MBS 32 F - Boor Fein - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektromagnetische boorstandaard
Merk	Fein
Model	MBS 32 F
Gebruik	Boren met gatenzaagkroonboormachines en spiraalboren, ruimen en tappen in magnetische materialen
Magnetische aantrekkingskracht	10 000 N (schatting)
Max. boordiameter (kroonboor) in staal	32 mm
Max. boordiameter (spiraalboor) in staal	16 mm (schatting)
Max. ruimdiameter in staal	M20 (schatting)
Totale slag	180 mm (schatting)
Hoogte van de standaard	350 mm (schatting)
Afmetingen van de elektromagnetische basis	200 x 100 mm (schatting)
Gewicht (zonder aandrijfmachine)	13 kg (schatting)
Voedingsspanning van de magneet	230 V ~ 50 Hz
Opgenomen vermogen van de magneet	50 W (schatting)
Max. opgenomen stroom van de aandrijfmachine	Afhankelijk van gebruikte machine (max. 16 A)
Aanbevolen elektrische beveiliging	Aardlekschakelaar 30 mA
Meegeleverde accessoires	Veiligheidsband, spaanderhaak, inbussleutel
Veiligheidssymbolen	Lees de handleiding, ontkoppelen vóór ingreep, draaiende delen niet aanraken
Onderhoud	Vervanging van de kabel door een erkende FEIN-servicewerkplaats; regelmatig de basis reinigen
Garantie	Volgens de wettelijke voorschriften van het land van verkoop
Beschermingsgraad	IP XX (niet gespecificeerd, gebruik in droge binnenruimten)

Veelgestelde vragen - MBS 32 F Fein

Welke soorten gereedschap kan ik gebruiken met de boorstandaard Fein MBS 32 F?

U kunt kroonboren en spiraalboren gebruiken voor het boren, evenals ruim- en tapgereedschap. Alleen door FEIN aanbevolen accessoires zijn toegestaan.

Hoe bevestig ik de boorstandaard op een metalen oppervlak?

Plaats de magnetische basis op een vlak, schoon en roestvrij oppervlak. Verwijder lagen verf of kit. Schakel de magneet in om de aantrekkingskracht te activeren. Gebruik voor niet-magnetische oppervlakken FEIN bevestigingsapparaten (zuigplaat, enz.).

Wat te doen als de aandrijfmachine niet start?

Controleer of de magnetische basis correct is geactiveerd en of de stroomsensor een goede bevestiging detecteert. De aandrijfmachine werkt alleen als de magneet aan staat en het oppervlak magnetisch is.

Hoe vervang ik het gereedschap (boor of kroonboor)?

Koppel eerst de stekker los van de voeding. Gebruik een sleutel om de bevestigingsmoer los te draaien. Vervang het gereedschap en zorg dat de messen niet beschadigd raken. Draai de moer stevig vast.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril, gehoorbescherming en een stofmasker. Gebruik de meegeleverde veiligheidsband bij werk op hoogte. Koppel het apparaat altijd los voordat u aanpassingen doet.

Hoe reinig ik de boorstandaard na gebruik?

Verwijder de spanen met een spaanderhaak (niet met uw handen). Reinig de magnetische basis met een droge doek. Voorkom dat koelmiddelen in de standaard binnendringen.

Wat te doen als het gereedschap vast komt te zitten in het materiaal?

Stop de aandrijfmachine. Draai het gereedschap voorzichtig tegen de klok in om het vrij te maken. Forceer niet.

Kan de standaard worden gebruikt op niet-magnetische materialen?

Ja, met speciale FEIN-accessoires zoals een zuigplaat of een buisboorsysteem. Deze accessoires zijn optioneel verkrijgbaar.

Hoe onderhoud ik de voedingskabel?

Controleer regelmatig of de kabel en stekker in perfecte staat zijn. Als deze vervangen moet worden, laat dit dan doen door een erkende FEIN-servicewerkplaats om veiligheidsredenen.

Wat is de garantie op het product?

De wettelijke garantie is van toepassing volgens het land van verkoop. FEIN biedt ook een aanvullende fabrieksgarantie. Bewaar het aankoopbewijs.

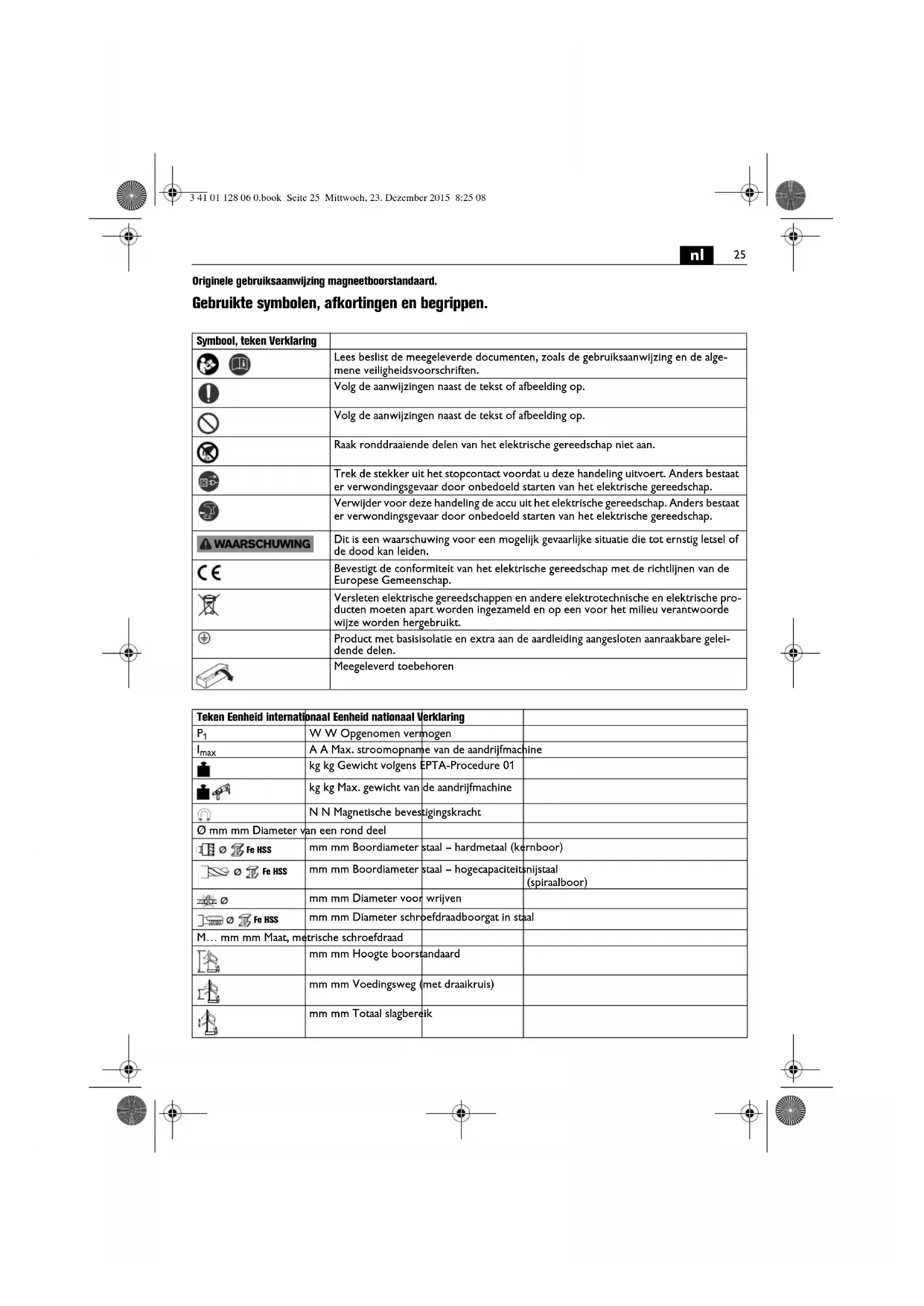

GEBRUIKSAANWIJZING MBS 32 F Fein

Originele gebruiksaanwijzing magneetboorstandaard.

Gebruikte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
		Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
		Volg de aanwijzingen naast de tekst of afbeelding op.
		Volg de aanwijzingen naast de tekst of afbeelding op.
[HASY]		Raak ronddraaiende delen van het elektrische gereedschap niet aan.
		Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
		Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
WAARSCHUWING		Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
		Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
		Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
m=		Product met basisisolatie en extra aan de aardleiding aangesloten aanraakbare geleidende delen.
		Meegeleverd toebehoren

WAARSCHUWING

Teken Eenheld internationaal Eenheld nationaal Verklaring
[BY28]	W W Opgenomen vermogen
[K02K]	A A Max. stroomopname van de aandrijfmachine
[0276]	kg kg Gewicht volgens EPTA-Procedure 01
	kg kg Max. gewicht van de aandrijfmachine
[26D4]	N N Magnetische bevestigingskracht
∅ mm mm Diameter van een rond deel
∅ Fe HSS	mm mm Boordiameter staal – hardmetaal (kernboor)
∅ Fe HSS	mm mm Boordiameter staal – hogecapaciteitsnijstaal(spiraalboor)
∅	mm mm Diameter voor wrijven
∅ Fe HSS	mm mm Diameter schroefdraadboorgat in staal
M... mm mm Maat, metrische schroefdraad
[7C02]	mm mm Hoogte boorstandaard
[H024]	mm mm Voedingsweg (met draakruis)
	mm mm Totaal slagbereik

nl

Teken Eenheid internationaal Eenheid nationaal Verklaring
	°	°	Zwenkbereik
	mm mm Instelbereik
I x b mm mm Afmetingen magneetvoetplaat
	mm mm d		1 = spanhalsdiameter aandrijfmachine
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidsvoorschriften en aanwijzingen die bij de magneetboorstandaard en het

elektrische gereedschap worden meegeleverd. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig lichamelijk letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Gebruik dit product niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften“ (documentnummer

3 41 30 054 06 1) grondig heeft gelezen en volledig heeft begrepen. Bewaar de documentatie voor later gebruik en geef deze mee wanneer u het product afgeeft of verkoopt.

Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van de magneetboorstandaard:

Magneetboorstandaard voor de opname van een aandrijf machine voor het boren met kernboren en volle boren, voor het wrijven en schroefdraadsnijden op materialen met magnetiseerbaar oppervlak met de door FEIN toegelaten inzetgereedschappen en toebehoren in tegen weersinvloeden beschermde omgeving.

Bijzondere veiligheidsvoorschriften.

Trek de stekker uit het stopcontact en/of verwijder de accu uit het elektrische gereedschap voordat u het gereedschap instelt of toebehoren vervangt. Onbedoeld starten van elektrische gereedschappen is de oorzaak van sommige ongevallen.

Bouw de magneetboorstandaard correct op voordat u het elektrische gereedschap monteert. Een juiste opbouw is van belang om het risico van ineenklappen te voorkomen.

Bevestig het elektrische gereedschap stabiel op de magneetboorstandaard voordat u deze gebruikt. Uitglijden van het elektrische gereedschap op de magneetboorstandaard kan tot verlies van de controle leiden.

Overbelast de magneetboorstandaard niet. Overbelasting van de magneetboorstandaard kan ertoe leiden dat deze kantelt.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Bevestig de magneetboorstandaard met de meegeleverde spanriem bij gevaar voor vallen, in het bijzonder bij werkzaamheden op een enige hoogte, aan verticale bouwelementen of boven het hoofd. De magnetische

bevestigingskracht blijft niet in stand als de stroom uitvalt of als de stekker uit het stopcontact wordt getrokken.

Voorkom het binnendringen van (koel-)vloeistof in de magneetboorstandaard, met name bij werkzaamheden aan muren en plafonds. Door binnendringende vloeistoffen ontstaat het gevaar van een elektrische schok.

Gebruik de magneetboorstandaard alleen als deze is aangesloten op een volgens de voorschriften geaard stopcontact. Gebruik alleen onbeschadigde aansluitkabels en geaarde verlengkabels die regelmatig worden nagezien.

Een niet doorgaande aardleiding kan tot een elektrische schok leiden.

Richt het elektrische gereedschap nooit op uzelf, andere personen of dieren. Er bestaat verwondingsgevaar door scherpe of hete inzetgereedschappen.

Er mogen geen plaatjes of symbolen op de magneetboorstandaard worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.

Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor de magneetboorstandaard is voorzien en geadviseerd. Het feit dat u het toebehoren aan de

magneetboorstandaard kunt bevestigen, waarborgt nog geen veilig gebruik.

Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.

Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.

Bedieningsvoorschriften.

WAARSCHUWING

Als een elektrisch gereedschap gemonteerd wordt dat niet voor het gebruik in de magneetboor-

standaard is voorzien, kan de magneetboorstandaard kan- telen.

Gebruik voor de aandrijfmachine een geschikte magneet- boorstandaard.

Let erop dat het opstellingsoppervlak voor de magneetvoet vlak, schoon en roestvrij is. Verwijder lak- en plamuurlagen.

Gebruik de magneetboorstandaard alleen met ingeschakelde magneetvoet.

Bij werkzaamheden aan niet-magnetiseerbare materialen moeten geschikte, als toebehoren verkrijgbare FEIN-bevestigingsvoorzieningen zoals een aanzuigplaat, een vacuumplaat of een pijpboorvoorziening worden gebruikt.

Bij werkzaamheden aan staalmateriaal met een materiaaldikte van minder dan 12 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt.

Sluit de aandrijfmachine alleen op het stopcontact aan de achterzijde van de magneetboorstandaard aan.

De magneetvoet wordt door een stroomsensor bewaakt. Als de magneetvoet defect is, loopt de aandrijfmachine niet.

Trek het inzetgereedschap alleen terwijl de motor loopt uit het boorgat.

Als het Inzetgereedschap in het materiaal blijft steken, stopt u de aandrijfmachine en draait u het inzetgereedschap tegen de richting van de wijzers van de klok voorzichtig naar buiten.

Verwijder na elke boorbewerking de spanen en indien nodig de uitgeboorde kern.

Raak de spanen niet met uw blote hand aan. Gebruik altijd een spanenhaak.

Beschadig bij het vervangen van het inzetgereedschap de snijkanten niet.

Verwijder bij het kernboren van gelaagd materiaal na elke doorboorde laag de kern en de spanen.

De aandrijfmachine mag met ingezet gereedschap niet vanzelf omlaag bewegen. Eventueel moet de zeskantmoer worden bijgedraaid. (Zie pagina 11)

Bij het verschuiven van de magneetboorstandaard met gemonteerde aandrijfmachine kan de eenheid kantelen als de magneet uitgeschakeld is. Zorg

ervoor dat de magneetboorstandaard indien nodig met een spanriem bevestigd is.

Onderhoud en klantenservice.

Als de aansluitkabel moet worden vervangen, dient dit te gebeuren door FEIN of bij een door FEIN erkende werkplaats, ter voorkoming van veiligheidsrisico's.

De volgende delen kunt u indien nodig zelf vervangen:

Inzetgereedschappen, spanenbescherming, draaikruis met hendel, aandrijfmachinehouder

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring.

Het is mogelijk dat er bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende voorschriften die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
