BEDIENUNGSANLEITUNG MBS 32 F Fein

3 41 01 128 06 0.book Seite 2 Mittwoch, 23. Dezember 2015 8:25 083

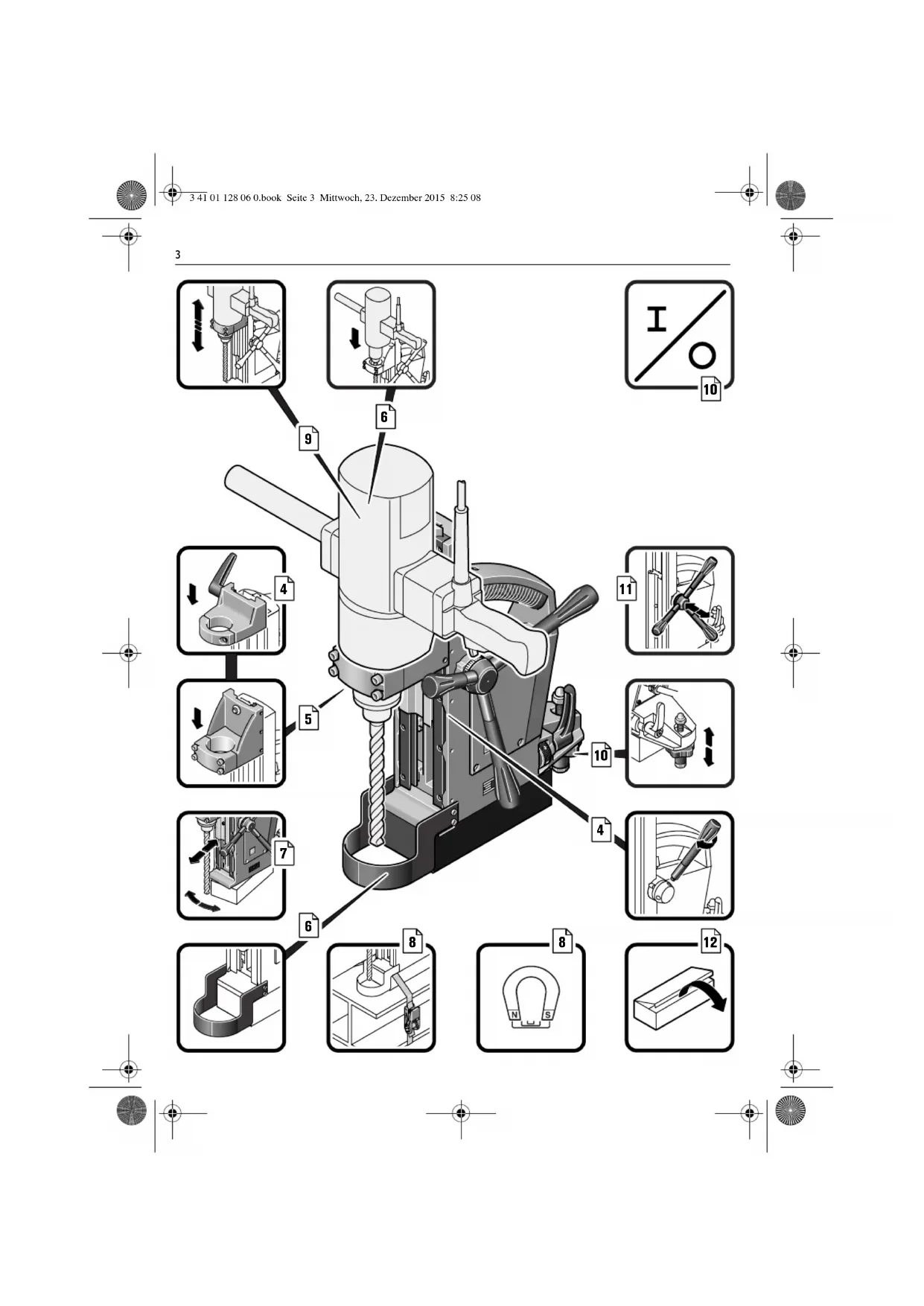

3 41 01 128 06 0.book Seite 3 Mittwoch, 23. Dezember 2015 8:25 084

3 41 01 128 06 0.book Seite 4 Mittwoch, 23. Dezember 2015 8:25 085 4 mm

3 41 01 128 06 0.book Seite 5 Mittwoch, 23. Dezember 2015 8:25 086

3 41 01 128 06 0.book Seite 6 Mittwoch, 23. Dezember 2015 8:25 087

3 41 01 128 06 0.book Seite 7 Mittwoch, 23. Dezember 2015 8:25 088 MBS16 MBS23 MBS23F MBS32F

3 41 01 128 06 0.book Seite 8 Mittwoch, 23. Dezember 2015 8:25 089

3 41 01 128 06 0.book Seite 9 Mittwoch, 23. Dezember 2015 8:25 0810

3 41 01 128 06 0.book Seite 10 Mittwoch, 23. Dezember 2015 8:25 0811 MBS23 MBS23F MBS32F

3 41 01 128 06 0.book Seite 11 Mittwoch, 23. Dezember 2015 8:25 0812 MBS16 MBS23 MBS23F MBS32F

3 41 01 128 06 0.book Seite 12 Mittwoch, 23. Dezember 2015 8:25 0813

Originalbetriebsanleitung Magnetbohrständer. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. Den Anweisungen im nebenstehenden Text oder Grafik folgen! Den Anweisungen im nebenstehenden Text oder Grafik folgen! Rotierende Teile des Elektrowerkzeugs nicht berühren. Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Ver- letzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Vor diesem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Ver- letzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzun- gen oder zum Tod führen kann. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. Erzeugnis mit Basisisolierung und zusätzlich an den Schutzleiter angeschlossenen berührbaren leitfähigen Teilen. Mitgeliefertes Zubehör Zeichen Einheit international Einheit national Erklärung

W W Leistungsaufnahme

max A A max. Stromaufnahme der Antriebsmaschine kg kg Gewicht entsprechend EPTA-Procedure 01 kg kg max. Gewicht der Antriebsmaschine N N Magnethaltekraft

mm mm Durchmesser eines runden Teils mm mm Bohrdurchmesser Stahl - Hartmetall (Kernboh- rer) mm mm Bohrdurchmesser Stahl - Hochleistungsschnitt- stahl (Spiralbohrer) mm mm Durchmesser für Aufreiben mm mm Durchmesser Gewindebohrung in Stahl M… mm mm Maß, metrisches Gewinde mm mm Höhe Bohrständer mm mm Vorschubweg (über Drehkreuz) mm mm Gesamter Hubbereich

Schwenkbereich WARNUNG Fe HSS Fe HSS Fe HSS

3 41 01 128 06 0.book Seite 13 Mittwoch, 23. Dezember 2015 8:25 0814

Zu Ihrer Sicherheit. Lesen Sie alle Sicherheitshinweise und Anweisungen die mit dem Magnetbohr- ständer oder dem Elektrowerkzeug geliefert wurden. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektri- schen Schlag, Brand und/oder schwere Verletzungen ver- ursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Verwenden Sie dieses Produkt nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“ (Schriften- nummer 3 41 30 054 06 1) gründlich gelesen und voll- ständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Produkts. Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen. Bestimmung des Magnetbohrständers: Magnetbohrständer zur Aufnahme einer Antriebsma- schine zum Bohren mit Kern- und Vollbohrern, zum Rei- ben und Gewindeschneiden auf Materialien mit magnetisierbarer Oberfläche mit den von FEIN zugelas- senen Einsatzwerkzeugen und Zubehör in wetterge- schützter Umgebung. Spezielle Sicherheitshinweise. Ziehen Sie den Stecker aus der Steckdose und/oder entfer- nen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln. Unbeabsichtigter Start von Elektrowerkzeugen ist die Ursache einiger Unfälle. Bauen Sie vor der Montage des Elektrowerkzeugs den Mag- netbohrständer richtig auf. Richtiger Zusammenbau ist wichtig, um das Risiko des Zusammenklappens zu ver- hindern. Befestigen Sie das Elektrowerkzeug sicher an dem Magnet- bohrständer, bevor Sie es benutzen. Ein Verrutschen des Elektrowerkzeugs auf den Magnetbohrständer kann zum Verlust der Kontrolle führen. Überlasten Sie den Magnetbohrständer nicht. Überlastung des Magnetbohrständers kann dazu führen, dass der Mag- netbohrständer umkippt. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Sichern Sie den Magnetbohrständer bei Absturzgefahr mit dem mitgelieferten Spanngurt, insbesondere bei Arbeiten in der Höhe, an senkrechten Bauelementen oder Überkopf. Bei Stromausfall oder Ziehen des Netzsteckers bleibt die Magnethaltekraft nicht erhalten. Verhindern Sie das Eindringen von (Kühl-)Flüssigkeiten in den Magnetbohrständer, insbesondere bei Arbeiten an Wänden und Decken. Durch eindringende Flüssigkeiten entsteht die Gefahr eines elektrischen Schlages. Betreiben Sie den Magnetbohrständer nur an vorschriftsge- mäßen Schutzkontaktsteckdosen. Verwenden Sie nur unbe- schädigte Anschlussleitungen und regelmäßig geprüfte Verlängerungsleitungen mit Schutzkontakt. Ein nicht durchgängiger Schutzleiter kann zu einem elektrischen Schlag führen. Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder heiße Einsatzwerkzeuge. Es ist verboten Schilder und Zeichen auf den Magnetbohr- ständer zu schrauben oder zu nieten. Eine beschädigte Iso- lierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder. Verwenden Sie kein Zubehör, das vom Hersteller nicht spe- ziell für Ihren Magnetbohrständer vorgesehen und empfoh- len wurde. Nur weil Sie das Zubehör an Ihrem Magnetbohrständer befestigen können, garantiert das keine sichere Verwendung. Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen. Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungs- fehlerstrom von 30 mA oder weniger. Bedienungshinweise. Wenn ein Elektrowerkzeug montiert wird, das nicht für die Verwendung in den Magnetbohrständer vorgesehen ist, kann der Magnetbohrständer umkippen. Verwenden Sie für Ihre Antriebsmaschine den nach Leis- tungsmerkmalen geeigneten Magnetbohrständer. Achten Sie darauf, dass die Aufstellfläche für den Magnet- fuß eben, sauber und rostfrei ist. Entfernen Sie Lack und Spachtelschichten. mm mm Justierbereich l x b mm mm Abmessungen Magnetfußplatte mm mm d

=Spannhalsdurchmesser Antriebsmaschine m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basis- und abgeleitete Einheiten aus dem Interna- tionalen Einheitensystem

Zeichen Einheit international Einheit national Erklärung WARNUNG WARNUNG

3 41 01 128 06 0.book Seite 14 Mittwoch, 23. Dezember 2015 8:25 0815

Verwenden Sie den Magnetbohrständer nur mit einge- schaltetem Magnetfuß. Bei Arbeiten an nicht magnetisierbaren Materialien müs- sen geeignete, als Zubehör erhältliche FEIN-Befesti- gungsvorrichtungen, wie z. B. Ansaugplatte, Vakuumplatte oder Rohrbohrvorrichtung, verwendet werden. Bei Arbeiten auch an Stahlmaterialien mit einer Material- stärke von weniger als 12 mm, muss zur Gewährleistung der Magnethaltekraft das Werkstück mit einer zusätzli- chen Stahlplatte verstärkt werden. Schließen Sie die Antriebsmaschine nur an die Steckdose an der Rückseite des Magnetbohrständers an. Der Magnetfuß wird durch einen Stromsensor über- wacht. Ist der Magnetfuß defekt, läuft die Antriebsma- schine nicht. Das Einsatzwerkzeug nur bei laufendem Motor aus dem Bohrloch herausziehen. Falls das Einsatzwerkzeug im Material stecken bleibt, stoppen Sie die Antriebsmaschine und drehen das Ein- satzwerkzeug gegen den Uhrzeigersinn vorsichtig her- aus. Entfernen Sie nach jedem Bohren die Späne und gegebe- nenfalls den ausgebohrten Kern. Fassen Sie die Späne nicht mit bloßer Hand an. Benutzen Sie immer einen Spänehaken. Beschädigen Sie beim Auswechseln des Einsatzwerk- zeugs nicht dessen Schneiden. Entfernen Sie beim Kernbohren von geschichtetem Material nach jeder durchbohrten Schicht den Kern und die Späne. Die Antriebsmaschine darf sich mit eingesetztem Werkzeug nicht selbsttätig nach unten bewegen, ggf. ist die Sechskantmutter nachzustellen. (siehe Seite 11) Beim Verschieben des Magnetbohrständers mit montierter Antriebsmaschine kann die Einheit bei ausgeschaltetem Magnet kippen. Sorgen Sie dafür, dass dabei der Magnetbohrständer gegebenenfalls mit einem Spanngurt gesichert ist. Instandhaltung und Kundendienst. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von FEIN oder einer FEIN-Vertragswerk- statt auszuführen, um Sicherheitsgefährdungen zu ver- meiden. Folgende Teile können Sie bei Bedarf selbst austauschen: Einsatzwerkzeuge, Späneschutz, Drehkreuz mit Hand- griffhebel, Antriebsmaschinen-Halterung Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestim- mungen entspricht. Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

3 41 01 128 06 0.book Seite 15 Mittwoch, 23. Dezember 2015 8:25 0816

3 41 01 128 06 0.book Seite 16 Mittwoch, 23. Dezember 2015 8:25 0817

3 41 01 128 06 0.book Seite 17 Mittwoch, 23. Dezember 2015 8:25 0818

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 19 Mittwoch, 23. Dezember 2015 8:25 0820

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 22 Mittwoch, 23. Dezember 2015 8:25 0823

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 25 Mittwoch, 23. Dezember 2015 8:25 0826

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 28 Mittwoch, 23. Dezember 2015 8:25 0829

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 31 Mittwoch, 23. Dezember 2015 8:25 0832

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 34 Mittwoch, 23. Dezember 2015 8:25 0835

W W Optagende effekt

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 37 Mittwoch, 23. Dezember 2015 8:25 0838

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 40 Mittwoch, 23. Dezember 2015 8:25 0841

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 43 Mittwoch, 23. Dezember 2015 8:25 0844

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 46 Mittwoch, 23. Dezember 2015 8:25 0847

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 49 Mittwoch, 23. Dezember 2015 8:25 0850

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 52 Mittwoch, 23. Dezember 2015 8:25 0853

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 55 Mittwoch, 23. Dezember 2015 8:25 0856

Fe HSS Fe HSS 3 41 01 128 06 0.book Seite 58 Mittwoch, 23. Dezember 2015 8:25 0859

Fe HSSFe HSS3 41 01 128 06 0.book Seite 61 Mittwoch, 23. Dezember 2015 8:25 0862

3 41 01 128 06 0.book Seite 62 Mittwoch, 23. Dezember 2015 8:25 0863

3 41 01 128 06 0.book Seite 66 Mittwoch, 23. Dezember 2015 8:25 08
