MBS 32 F - Vŕtačka Fein - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma MBS 32 F Fein vo formáte PDF.
| Typ produktu | Elektromagnetický vŕtací stojan |
| Značka | Fein |
| Model | MBS 32 F |
| Použitie | Vŕtanie pomocou jadrových vrtákov a špirálových vrtákov, vyhrubovanie a rezanie závitov v magnetických materiáloch |
| Magnetická prítlačná sila | 10 000 N (odhad) |
| Max. priemer vŕtania (jadrový vrták) v oceli | 32 mm |
| Max. priemer vŕtania (špirálový vrták) v oceli | 16 mm (odhad) |
| Max. priemer vyhrubovania v oceli | M20 (odhad) |
| Celkový zdvih | 180 mm (odhad) |
| Výška stojana | 350 mm (odhad) |
| Rozmery elektromagnetickej základne | 200 x 100 mm (odhad) |
| Hmotnosť (bez hnacej jednotky) | 13 kg (odhad) |
| Napájacie napätie magnetu | 230 V ~ 50 Hz |
| Príkon magnetu | 50 W (odhad) |
| Maximálny odber prúdu hnacej jednotky | Podľa použitej jednotky (max. 16 A) |
| Odporúčaná elektrická ochrana | Prúdový chránič 30 mA |
| Dodávané príslušenstvo | Bezpečnostný pás, hák na triesky, imbusový kľúč |
| Bezpečnostné symboly | Prečítajte si návod, pred zásahom odpojte, nedotýkajte sa rotujúcich častí |
| Údržba | Výmenu kábla vykonáva autorizovaný servis FEIN; pravidelne čistite základňu |
| Záruka | V súlade s právnymi predpismi krajiny uvedenia na trh |
| Stupeň krytia | IP XX (nešpecifikované, použitie v suchom vnútornom prostredí) |
Často kladené otázky - MBS 32 F Fein
Otázky používateľov k MBS 32 F Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod MBS 32 F - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. MBS 32 F značky Fein.
NÁVOD NA OBSLUHU MBS 32 F Fein

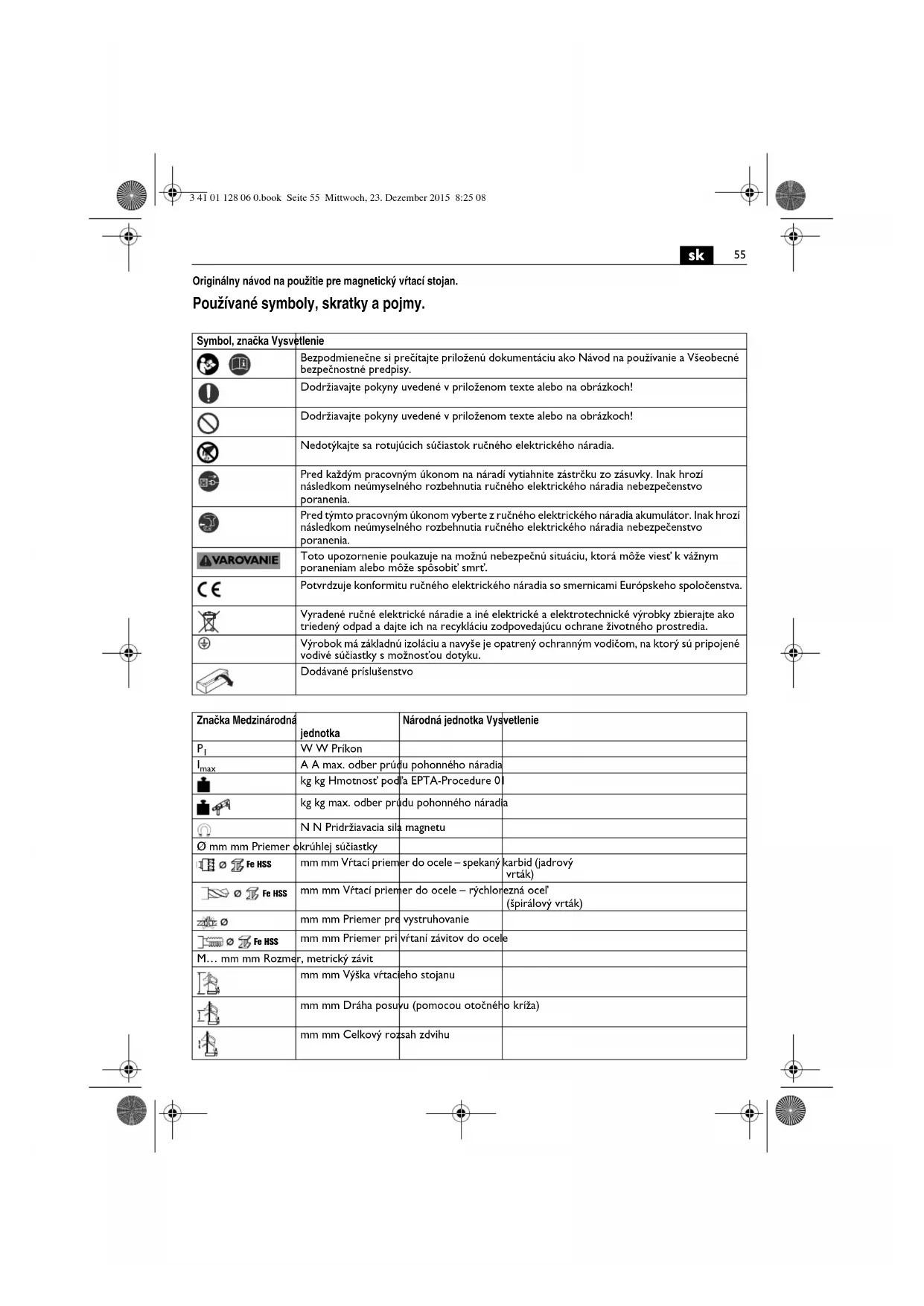

Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | |
| Bezpodmienečne si prečitajte priloženú dokumentáciu ako Návod na používanie a Všeobecné bezpečnostné predpisy. | |
| Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! | |
| Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! | |
| Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia. | |
| Pred každým pracovným úkonom na náradí vytiahnite zástrčku zo zásuvky. Inak hrozí následkom neůmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. | |
| Pred týmto pracovným úkonom vyberte z ručného elektrického náradia akumulátor. Inak hrozí následkom neůmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. | |
| VAROVANIE | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest' k vážnym poraneniam alebo môže spôsobit' smrt'. |
| CE | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. |
| Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. | |
| Výrobok má základnú izoláciu a navyše je opatrený ochranným vodičom, na ktorý sú pripojené vodivé súčiastky s možnosťou dotyku. | |
| Dodávané príslušenstvo | |
| Značka Medzinárodná | jednotka | Národná jednotka Vysvetlenie |
| P_1 | W W Príkon | |
| I_max | A A max. odber prúdu pohonného náradia | |
| kg kg Hmotnost' podľa EPTA-Procedure 0 | ||
| kg kg max. odber prúdu pohonného náradia | ||
| N N Pridržiavacia sila magnetu | ||
| ∅ mm mm Priemer okrúhlej súčiastky | ||
| mm mm Výtací priemer do ocele – spekaný | karbid (jadrový vrták) | |
| mm mm Výtací priemer do ocele – rýchlor | ezná ocel(špirálový vrták) | |
| mm mm Priemer pre vystruhovanie | ||
| mm mm Priemer pri výtani závitov do ocele | ||
| M... mm mm Rozmer, metrický závit | ||
| mm mm Výška výtacieho stojanu | ||
| mm mm Dráha posuvu (pomocou otočného kríža) | ||
| mm mm Celkový rozsah zdvihu | ||
56
sk
| Značka Medzinárodná | jednotka | Národná jednotka Vysvetlenie | |
 | ° | ° | Rozpätie otočenia |
 | mm mm Justovací (nastavovací) rozsah | ||
| I x b mm mm Rozmery platne magnetickej pätky | |||
 | mm mm d | 1 = Priemer upínacieho krčka pohonného náradia | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Základné a odvodené jednotky Medzinárodného systému jednotiek SI. | |
Prečítajte si všetky bezpečnostné pokyny a upozornenia, ktoré boli dodané s týmto magnetickým
stojanom alebo s ručným elektrickým náradím. Nedostatky pri dodržiavaní bezpečnostných pokynov a upozornení môžu mat' za následok zásah elektrickým prúdom, požiar a/alebo spôsobit' vážne poranenia osôb.
Uschovajte všetky Bezpečnostné pokyny a upozornenia na používanie v budúcnosti.
Nepoužívajte tento výrobok skôr, ako si dôkladne prečitate tento Návod na používanie ako aj
priložené „Všeobecné bezpečnostné pokynyd“ (spisové číslo 3 41 30 054 06 1) a skôr ako úplne porozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie používanie a v prípade odovzdania alebo predaja výrobku inej osobe ich odovzdajte spolu s výrobkom.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Magnetický vrtací stojan je určený na upevnenie pohonného náradia na vrtanie pomocou korunkových a plných špirálových vrtákov, na vystruhovanie a na rezanie závitov na materiáloch s magnetizovateľným povrchom s pracovnými nástrojmi a príslušenstvom, ktoré boli schválené firmou FEIN, v priestoroch chránených pred vplyvmi vonkajšieho podnebia a počasia.
Špeciálne bezpečnostné pokyny.
Skôr ako začnete vykonávať na ručnom elektrickom náradí nastavenia, alebo predtým, ako budete vymieňať príslušenstvo, vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo vyberte z ručného elektrického náradia akumulátor. Neúmyselné spustenie elektrického náradia býva zdrojom viacerých druhov úrazov.
Pred namontovaním elektrického náradia správne zložte a upevnite magnetický vrtaci stojan. Bezchybné zloženie a upevnenie je dôležité kvôli tomu, aby sa zabránilo nebezpečenstvu spadnutia.
Skôr ako začnete ručné elektrické náradie použivať, spořahlivo ho upevnite na magnetický vrtací stojan. Zošmyknutie ručného elektrického náradia na magnetickom vrtacom stojane môže zapričiniť stratu kontroly nad náradím.
Magnetický vrtací stojan nepreťažujte. Pret’aženie magnetického vrtacieho stojana môže spôsobit’ to, že sa magnetický vrtací stojan prevráti.
Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štit na celú tvár, štit na oči alebo ochranné okuliare. Pokial' je to primerané, používajte ochrannú dýchaciu masku, chráníče sluchu, pracovné rukavice alebo speciálnu zásteru, ktorá Vás uchrání pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.
Predovšetkým oči treba chránit' pred odletujúcimi cudzimi telieskami, ktoré vznikajú pri róznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovat' konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked' je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet' stratu sluchu.
V prípade možného ohrozenia pádom zabezpečte magnetický vřtací stojan dodávaným upínacím remeňom, predovšetkým pri práci vo výškach, na zvislých slavebných prv Koch alebo pri práci nad hlavou. V prípade vypadnutia dodávky elektrického prúdu alebo po vytiahnutí zástrčky zo zásuvky nezostane magnetická sila zachovaná.
Zabráňte vniknutiu kvapalín (chladiacich kvapalín) do magnetického vírtacieho stojana, predovšetkým pri prácach na stenách alebo stropoch. Kvapalina, ktorá vnikne do ručného elektrického náradia, predstavuje nebezpečenstvo zásahu elektrickým průdom.
Použivajte tento magnetický vrtací stojan len po pripojení na elektrickú zásuvku vybavenú podľa predpisov ochranným kontaktom. Nepoživajte poškodené prívodné šnúry a pravidelne kontrolujte predlžovacie šnúry s ochranným kontaktom. Nepriechodný ochranný vodič môže mat’ za následok zásah elektrickým prúdom.
Nesmerujte ručné elektrické náradie proti sebe samému, ani na iné osoby alebo na zvieratá. Hrozí nebezpečenstvo poranenia ostrými alebo horúcimi pracovnými nástrojmi. Je zakázané skrutkovať alebo nitovať na magnetický vrtací stojan akékol'vek štítky alebo značky. Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Použivajte samolepiace štítky.
Nepoužívajte žiadne také príslušenstvo, ktoré nebolo výrobcom určené a odporúčané špeciálne na používanie s Vaším magnetickým výtacím stojanom. Okolnosť, že príslušenstvo sa dá na Vašom magnetickom výtacom stojane upevnit, ešte neznamená, že to zaručuje jeho bezpečné používanie.
Ak chcete náradie používať, skontrolujte najprv, či nie je poškodená elektrická prívodná šnúra a zástrčka.
Odporúčanie: Používajte toto ručné elektrické náradie vždy iba cez ochranný spínač pri poruchových prúdoch (RCD) s kalkulovaným poruchovým prúdom 30 mA alebo
Ked' sa na magnetický vrtací stojan namontuje ručné elektrické náradie, ktoré nie je na používanie s
magnetickým vrtacím stojanom určené, môže sa magnetický vrtací stojan prevrátiť.
Používajte pre svoje pohonné náradie magnetický vrtací stojan, ktorý zodpovedá výkonovým parametrom náradia.
Dajte pozor na to, aby bola dosadacia plocha pätky magnetu rovná, čistá a bez hrdze. Odstráňte lak a vrstvy stierky.
Pri práci na materiáloch, ktoré sa nedajú zmagnetizovat', treba použit' vhodné upevňovacie zariadenia, ktoré ponúka firma FEIN ako príslušenstvo, napr. prisavnú platňu, vákuovú platňu alebo prípravok rúrové vírtanie.
Pri práci na ocel'ových materiáloch s hrúbkou materiálu pod 12 mm treba na zabezpečenie sily magnetického pridržiavania zosilnit' obrobok pomocou prídavnej ocel'ovej platne.
Pohonné náradie pripájajte len do zásuvky umiestnenej na zadnej strane magnetického stojana.
Pracovný nástroj vyt'ahujte z vrtného otvoru len pri bežiacom motore.
V takom prípade, ked' sa pracovný nástroj v materiálí zasekne, zastavte pohonné náradie a opatrne otáčajte pracovný nástroj proti smeru pohybu hodinových ručičiek.
Po každom vrtaní odstráňte triesky a v prípade potreby aj vyvítané jadro.
Pri jadrovom vítaní vrstveného materiálu odstráňte po každej prevrtanej vrstve jadro a triesky.
Pohonné náradie sa nesmie pohybovat's vloženým nástrojom samočinne smerom dole, v prípade potreby treba znova nastavit' šest'hrannú maticu. (pozri strana 11)
Pri presúvaní magnetického výtacieho stojana s namontovaným pohonným náradím sa môže táto jednotka pri vypnutom magnete prevrátit'.
Postarajte sa o to, aby bol magnetický výtací stojan v takom prípade zaistený pomocou upínacieho remeňa.
Ak je potrebná výmena prívodnej šnúry, musí ju vykonat' zmluvné servisné pracovisko firmy FEIN, aby sa zabránilo ohrozeniu bezpečnosti použivatel'a náradia.
V prípade potreby vymeňte nasledujúce súčiastky:
Pracovné nástroje, chránič proti odletujúcim trieskam, otočný kríž s pákovými rukovátami, držiak pohonného náradia
Zákonná záruka na produkt plati podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V základnej výbave Vášho ručného elektrického náradia sa môže nachádzat' len čast' príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednost', že tento produkt sa zhoduje s príslušnými normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
