产品类型	电磁钻孔底座
品牌	Fein
型号	MBS 32 F
用途	使用空心钻头和麻花钻钻孔，在磁性材料上进行镗孔和攻丝
磁吸力	10 000 N（估算）
最大钻孔直径（空心钻头）在钢中	32 mm
最大钻孔直径（麻花钻）在钢中	16 mm（估算）
最大镗孔直径在钢中	M20（估算）
总行程	180 mm（估算）
支架高度	350 mm（估算）
电磁底座尺寸	200 x 100 mm（估算）
重量（不含驱动电机）	13 kg（估算）
磁铁供电电压	230 V ~ 50 Hz
磁铁输入功率	50 W（估算）
驱动电机最大输入电流	取决于所用电机（最大 16 A）
推荐电气保护	30 mA 漏电保护断路器
附带附件	安全绳、切屑钩、内六角扳手
安全符号	阅读说明书，维修前断开电源，不要触碰旋转部件
维护	由 FEIN 授权维修中心更换电缆；定期清洁底座
保修	符合产品销售国的法律规定
防护等级	IP XX（未指定，用于干燥室内环境）

常见问题 - MBS 32 F Fein

我可以在Fein MBS 32 F钻孔底座上使用哪些类型的工具？

您可以使用空心钻头和麻花钻进行钻孔，以及镗孔和攻丝工具。只允许使用FEIN推荐的附件。

如何将钻孔底座固定在金属表面上？

将磁力底座放置在平坦、清洁且无锈蚀的表面上。去除清漆或腻子层。打开磁铁以激活吸附力。对于非磁性表面，请使用FEIN固定装置（如吸盘等）。

如果驱动电机无法启动怎么办？

检查磁力底座是否正确激活，以及电流传感器是否检测到良好固定。驱动电机仅在磁铁启动且表面为磁性材料时才能工作。

如何更换工作工具（钻头或空心钻头）？

首先拔下电源插头。使用扳手松开固定螺母。更换工具时注意不要损坏刀片。拧紧螺母。

有哪些基本安全注意事项？

佩戴安全眼镜、听力保护装置和防尘口罩。在高处作业时使用附带的安全绳。在进行任何调节前务必断开设备电源。

使用后如何清洁钻孔底座？

使用切屑钩清除切屑（不要用手）。用干布清洁磁力底座。避免冷却液渗入底座。

如果工作工具卡在材料中怎么办？

停止驱动电机。小心地逆时针转动工具将其取出。不要强行操作。

是否可以在非磁性材料上使用此底座？

可以，但需使用FEIN的特殊附件，如吸盘或管道钻孔装置。这些附件可选购。

如何维护电源线？

定期检查电缆和插头是否完好。如需更换，请由FEIN授权维修中心进行，以确保安全。

产品的保修期是多久？

法定保修根据销售国适用。FEIN还提供额外的制造商保修。请保留购买凭证。

用户手册 MBS 32 F Fein

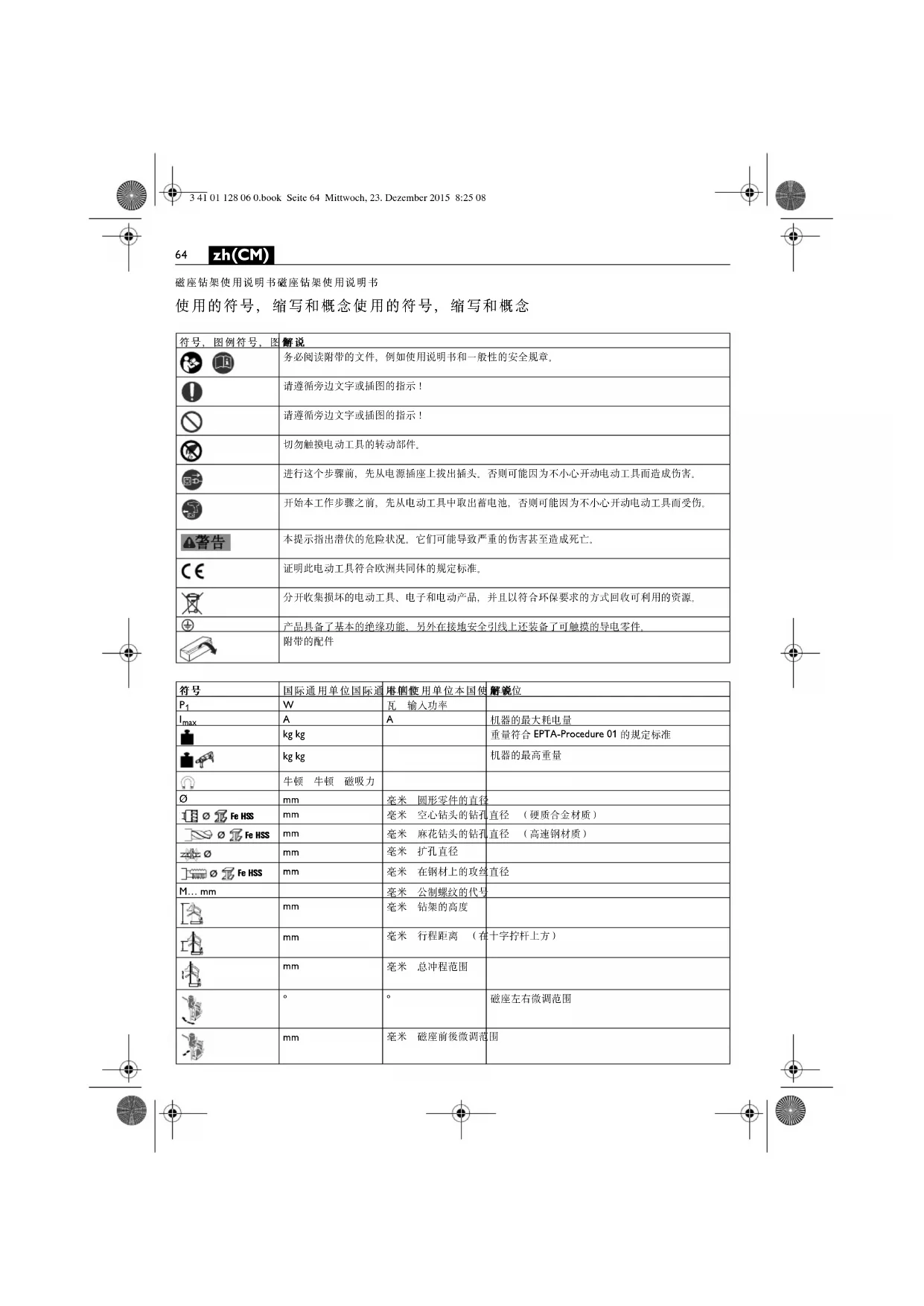

使用的符号，缩写和概念使用的符号，缩写和概念

符号,图例符号,图	解说
	务必阅读附带的文件,例如使用说明书和一般性的安全规章。
	请遵循旁边文字或插图的指示!
	请遵循旁边文字或插图的指示!
	切勿触摸电动工具的转动部件。
	进行这个步骤前,先从电源插座上拔出插头。否则可能因为不小心开动电动工具而造成伤害。
	开始本工作步骤之前,先从电动工具中取出蓄电池,否则可能因为不小心开动电动工具而受伤。
警告	本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。
CE	证明此电动工具符合欧洲共同体的规定标准。
	分开收集损坏的电动工具、电子和电动产品,并且以符合环保要求的方式回收可利用的资源。
⊕	产品具备了基本的绝缘功能,另外在接地安全引线上还装备了可触摸的导电零件。
	附带的配件

符号	国际通用单位国际通	库侧使用单位本国使	解锁位
P1	W	瓦 输入功率
Imax	A	A	机器的最大耗电量
	kg kg		重量符合 EPTA-Procedure 01 的规定标准
	kg kg		机器的最高重量
	牛顿 牛顿 磁吸力
∅	mm	毫米 圆形零件的直径
Fe HSS	mm	毫米 空心钻头的钻孔	直径 (硬质合金材质)
	mm	毫米 麻花钻头的钻孔	直径 (高速钢材质)
	mm	毫米 扩孔直径
	mm	毫米 在钢材上的攻丝	直径
M... mm		毫米 公制螺纹的代号
	mm	毫米 钻架的高度
	mm	毫米 行程距离 (在十字拧杆上方)
	mm	毫米 总冲程范围
	°	°	磁座左右微调范围
	mm	毫米 磁座前後微调范围

zh(CM)

符号	国际通用单位	本国使用单位	解说
长×宽	mm	毫米	磁性底座的尺寸
	mm	毫米	d_1 =机器的夹颈直径
	m,s,kg,A,mm,V,W,Hz,N,°C,dB, min,m/s^2	分,秒,公斤,安培,毫米,伏特,瓦,赫兹,牛顿,摄氏,分贝,分,米/平方秒	国际性单位系统SI中的标准单位和引用单位,

针对您的安全针对您的安全

阅读磁座钻架或电动工具附带的所有的安阅读全规章和指示。如规遵御指阅规章和指示，可

能遭受电击，产生火灾和/或造成严重伤害。妥善保存所善保有的安全规章和指示以便日後查阅示。有的安全规章和指

详细阅读并彻底了解本使用说明书和附带的“一般性安全规章”（书目4130054061）後，才可以使产品。妥善保存上述文件以方便日後查阅、赠送或贩卖品时，务必把这些文件转交给受赠者或买主。

同时也要注意本国相关的工作安全防范规章。

磁座钻架的用途：磁座钻架的用途：

本磁座钻架如果安装了 FEIN 指定的工具和附件，即可以在能够遮蔽风雨的工作场所使用。在本钻架上安装了机器后，便可以在可磁化的表面使用空心和实心钻头钻孔，以及进行粗锉和攻丝。

特殊安全规定特殊安全规定

调整机器的设定或更换附件之前，必须先从插座上拔出插头和内插头和蓄电池。或取出断电电动工具是造成某些意外的主因。

装上电动工具之前，要先正确地竖立好磁座钻架。正确地固定好钻架是很重要的，这样可以防止钻架崩塌。

使用电动工具之前，先将它牢牢地固定在磁座钻架上。如果钻架上的电动工具滑动了，会造成操作失控。

勿让磁座钻架超荷。如果磁座钻架过载了，钻架可能会翻倒。

戴上防护用品，根据适用情况，使用面罩、安全护目镜或安全眼镜。适用时，戴上防尘面具、听力保护器、手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。

如果磁座钻架有倾覆的危险，必须使用附带的固定带固定好磁座钻架。特别是在高处、在垂直面上或在头顶上的位置使用钻架时。

避免让（冷却）液体渗入磁座钻架中，特别是在墙上和天花板操作钻架时。如果液体渗入磁座钻架中，会有触电的危险。

磁座钻架只能连接在合格的接地插座上。只能使用完好的电线以及经过定期检查的接地延长线。不连续的地线可能造成触电。

不可以把电动工具对着自己、他人或动物。由於安装在电动工具上的钻具既尖锐又炙热，可能会造成伤害。

禁止使用螺丝或钉子在磁座钻架上固定铭牌和标签。如果绝缘系统被破坏，机器便丧失了防止电击的保护功能。

只能使用制造商特别针对磁座钻架而指定和推荐的附件，即使能够将其他的附件安装在磁座钻架上，也不能确保磁座钻架或电动工具附带的所有的安

使用机器前先检查电线和插座是否完好无缺。

我们的建议在拨作本电动工具时，务必要连接 30 mA 或小于 30 mA 额定剩馀电流的漏电断路器 (RCD).

操作指示.

在磁座钻架上安装了不合适的电动工具，在磁座钻架上安装了不合适的电磁座钻架可能会翻倒。

要根据电动工具选择功率特徵相符的磁座钻架。

磁性底座必须安装在平坦、乾净而且无锈的表面上，彻底清除加工物料表面的油漆和填料。

先开动磁座後才能够使用磁座钻架。

如果加工物料的表面无法吸附磁铁，可以考虑选用附件系列中的泛音 (Feln) 固定装备，例如：空吸板，真空板或空心钻装备。

工件（甚至钢板）的厚度如果少於12毫米(mm)，为了确保足够的磁附著力，必须在工件上加垫钢板。

即将安装在钻架上的机器只能连接到磁座钻架背面的插座上。

磁座由电流探测装备监控。如果磁座故障了，便无法开动安装在钻架上的机器。

在马达仍继续转动时，才可以从钻孔中拔出钻具。

如果安装在机器上的工具卡在工件中，要先关闭机器然後再朝着反时钟的方向，小心地拧转出工具。

钻孔後，基於所使用的钻具不同，要清除钻屑或钻芯。

不可以徒于清理废屑，必须借助废屑钩清除废物。更换工具时不可以损坏它的刀刃。

在多层物料上钻孔时，每钻穿一层物料便要马上清除废屑和岩芯。

在电动工具上安装了钻具之後，电动工具不可以自行下滑。必要时得再度拧紧六角螺母。（参考页数11）

在移动安装了机器的磁座钻架时，如果关闭了钻架的磁性，钻架可能会翻倒。

维修和顾客服务。

如果必须在机器上安装电线，得把安装的工作交给泛音(FEIN)或泛音(FEIN)授权的维修厂执行，如此才能够确保机器的安全性能。

您可以根据需要自行更换以下各零件：您可以根据需要自行更换以下各零件：安装工具，防废屑装置，十字拧杆，机器支撑架

zh(CM)

保修。

有关本产品的保修条件，请参考购买国的相关法律规定。此外泛音(FEIN)还提供了制造厂商的保修承诺。 在本使用说明书上提到的和标示的附件，并非全部包含在供货范围中。

合格说明合格说明

泛音 (FEIN) 公司单独保证，本产品符合本使用说明书末页上各规定要求的标准。

环境保护和废物处理环境保护和废物处理

使用符合环保要求的方式处理包装材料、旧的电动工具和附件。
