MBS 32 F - Vrtačka Fein - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma MBS 32 F Fein ve formátu PDF.
| Typ produktu | Elektromagnetický vrtací stojan |
| Značka | Fein |
| Model | MBS 32 F |
| Použití | Vrtání s vrtacími korunkami a spirálovými vrtáky, vystružování a řezání závitů do magnetických materiálů |
| Magnetická přítlačná síla | 10 000 N (odhad) |
| Max. průměr vrtání (vrtací korunka) v oceli | 32 mm |
| Max. průměr vrtání (spirálový vrták) v oceli | 16 mm (odhad) |
| Max. průměr vystružování v oceli | M20 (odhad) |
| Celkový zdvih | 180 mm (odhad) |
| Výška stojanu | 350 mm (odhad) |
| Rozměry elektromagnetické základny | 200 x 100 mm (odhad) |
| Hmotnost (bez hnacího stroje) | 13 kg (odhad) |
| Napájecí napětí magnetu | 230 V ~ 50 Hz |
| Příkon magnetu | 50 W (odhad) |
| Max. odebíraný proud hnacího stroje | Podle použitého stroje (max. 16 A) |
| Doporučená elektrická ochrana | Proudový chránič 30 mA |
| Dodávané příslušenství | Bezpečnostní popruh, hák na třísky, imbusový klíč |
| Bezpečnostní symboly | Přečtěte si návod, před zásahem odpojte, nedotýkejte se rotujících částí |
| Údržba | Výměna kabelu v autorizovaném servisu FEIN; pravidelně čistěte základnu |
| Záruka | V souladu s právními předpisy země uvedení na trh |
| Stupeň krytí | IP XX (nespecifikováno, použití v suchém vnitřním prostředí) |
Často kladené otázky - MBS 32 F Fein
Dotazy uživatelů ohledně MBS 32 F Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod MBS 32 F - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MBS 32 F značky Fein.

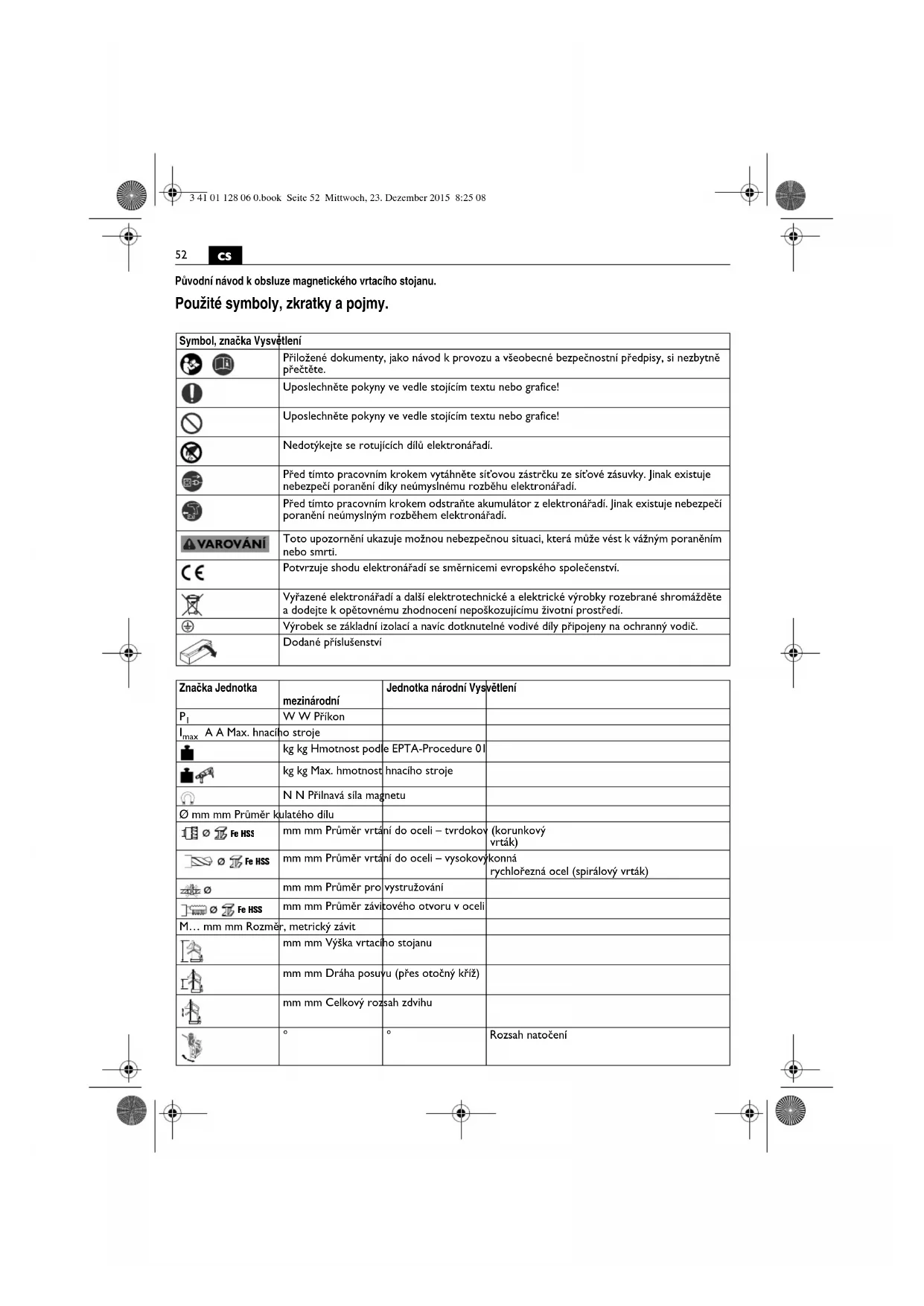

NÁVOD K OBSLUZE MBS 32 F Fein
Původní návod k obsluze magnetického vrtacího stojanu.
Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |
 | Přiložené dokumenty, jako návod k provozu a všeobecné bezpečnostní předpisy, si nezbytně přečtěte. |
 | Uposlechněte pokyny ve vedle stojicim textu nebo grafice! |
 | Uposlechněte pokyny ve vedle stojicim textu nebo grafice! |
 | Nedotýkejte se rotujících dílů elektronářadí. |
 | Před tímto pracovním krokem vytáhněte sít’ovou zástrčku ze sít’ové zásuvky. Jinak existuje nebezpečí poranění díky neúmyslnému rozběhu elektronářadí. |
 | Před tímto pracovním krokem odstraňte akumulátor z elektronářadí. Jinak existuje nebezpečí poranění neúmyslným rozběhem elektronářadí. |
 | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. |
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. |
 | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. |
| [6221] | Výrobek se základní izolací a navíc dotknutelné vodivé díly připojeny na ochranný vodič. |
 | Dodané příslušenství |
| Značka Jednotka | mezinárodní | Jednotka národní Vysvětlení | |
| P_I | W W Příkon | ||
| I_max A A Max. hnacího stroje | |||
| kg kg Hmotnost podle EPTA-Procedure 01 | |||
 | kg kg Max. hmotnost hnacího stroje | ||
| [aceol] | N N Přilnavá síla magnetu | ||
| kulatého dílu | |||
| mm mm Průměr vrtání do oceli – tvrdokov (korunkový vrták) | |||
 | mm mm Průměr vrtání do oceli – vysokovýkonná rychlořezná ocel (spirálový vrták) | ||
 | mm mm Průměr pro vystružování | ||
| mm mm Průměr závitového otvoru v oceli | |||
| M... mm mm Rozměr, metrický závit | |||
 | mm mm Výška vrtacího stojanu | ||
 | mm mm Dráha posuvu (přes otočný kříž) | ||
 | mm mm Celkový rozsah zdvihu | ||
 | ° | ° | Rozsah natočení |
| Značka Jednotka | mezinárodní | Jednotka národní Vysvětlení | |
 | mm mm Rozsah seřízení | ||
| I x b mm mm Rozměry desky magnetické paty | |||
 | mm mm d | 1 = průměr upínacího krku hnacího stroje | |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2 | Základní a odvozené jednotky z mezinárodnísoustavy jednotek SI. | |
Pro Vaši bezpečnost.
VAROVÁNÍ
Čtěte všechna bezpečnostní upozornění a pokyny, které byly dodány s magnetickým vrtacím
stojanem nebo elektronářadím. Zanedbání při dodržování bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.
Tento výrobek nepoužívejte, dokud si důkladně nepročtete a zcela neporozumíte tomuto návodu k obsluze a též přiloženým "Všeobecným
bezpečnostním upozorněním" (číslo spisu
3 41 30 054 06 1). Uvedené podklady uschovejte pro pozdější použití a předejte je při poskytnutí nebo prodeji výrobku.
Dbejte rovněž příslušných národních ustanovení ochrany při práci.
Určení magnetického vrtacího stojanu:
Magnetický vrtací stojan pro upnutí hnacího stroje k vrtání pomoci korunkových a plných vrtáků, k vystružování a k řezání závitů na materiálech s magnetizovatelným povrchem pomoci firmou FEIN schválených pracovních nástrojů a příslušenství v prostředí chráněném proti povětrnostním vlivům.
Speciální bezpečnostní předpisy.
Než provedete nastavení stroje nebo vyměníte díly příslušenství, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Neúmyslný start elektronářadí je příčinou některých úrazů.
Před namontováním elektronářadí správně smontujte magnetický vrtací stojan. Správné smontování je důležité, aby se zabránilo riziku zhroucení.
Dříve, než elektronářadí použijete, spolehlivě je upevněte na magnetický vrtací stojan. Sesmeknutí elektronářadí na magnetickém vrtacím stojanu může vést ke ztrátě kontroly.
Magnetický vrtací stojan nepřetěžujte. Přetížení magnetického vrtacího stojanu může vést k tomu, že se magnetický vrtací stojan překlopi.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástéru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež
vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.
Magnetický vrtací stojan při nebezpečí pádu zajistěte pomoci dodaného upinaciho popruhu, zejména při práci ve výškách, na kolmých stavebních prvících nebo nad hlavou. Pří výpadku proudu nebo vytažení síťové zástrčky nezůstane přidržovací síla magnetu zachována.
Zabraňte vniknutí kapalin (i chladicích) do magnetického vrtacího stojanu, zejména při práci na stěnách a stropech.
Od vniknutých kapalin existuje nebezpečí zásahu elektrickým proudem.
Magnetický vrtací stojan provozujte pouze na předpisům vyhovujících zásuvkách s ochranným kontaktem.
Používejte pouze nepoškozená přívodní el. vedení a pravidelně kontrolovaná prodlužovací vedení s ochranným kontaktem. Neprůchozí ochranný vodič může vést k zásahu elektrickým proudem.
Nesměrujte elektronářadí sami proti sobě, jiným osobám ani zvířatům. Existuje nebezpečí poraněni od ostrých nebo horkých pracovních nástrojů.
Je zakázáno na magnetický vrtací stojan šroubovat nebo nýtovat štítky a značky. Poškozená izolace neposkytuje žádnou ochranu proti zásahu elektrickým proudem. Použijte nalepovací štítky.
Nepouživejte žádné příslušenství, které nebylo výrobcem speciálně určeno a doporučeno pro Váš magnetický vrtací stojan. Jen to, že příslušenství můžete upevnit na Váš magnetický vrtací stojan, nezaručuje bezpečné použití.
Před uvedením do provozu zkontrolujte vedení sítové přípojky a sítovou zástrčku na poškození.
Doporučení: Elektronářadí provozujte vždy přes proudový chránič (RCD) s jmenovitým svodovým proudem 30 mA či méně.
Pokyny k obsluze.
VAROVÁNÍ
Namontuje-li se elektronářadí, jež není určeno pro použití v magnetickém vrtacím stojanu, může se magnetický vrtací stojan překlopit.
Pro Váš hnaci stroj použijte podle výkonových charakteristik vhodný magnetický vrtací stojan.
Dbejte na to, aby instalační plocha pro magnetickou patu byla rovná, čistá a bez rzi. Odstraňte lak a vrstvy tmelu.
Magnetický vrtaci stojan použivejte pouze se zapnutou magnetickou patou.
54
cs
Při práci na nezmagnetizovatelném povrchu musí být použity vhodné upevňovaci přípravky FEIN, jež jsou k dostání jako příslušenství, jako např. přísavková deska, vakuová deska nebo přípravek na vrtání trubek.
Při práci i na ocelových materiálech s tloušťkou materiálu menší než 12 mm musí být k zaručení přilnavé magnetické síly obrobek zesilen dodatečnou ocelovou deskou.
Hnací stroj připojujte pouze do zásuvky na zadní straně magnetického vrtacího stojanu.
Magnetická pata je hlídána proudovým senzorem. Je-li magnetická pata vadná, hnací stroj se nerozeběhne.
Pracovní nástroj vytahujte ven z vrtaného otvoru pouze s běžícím motorem.
Zůstane-li pracovní nástroj trčet v materiálu, zastavte hnací stroj a pracovní nástroj opatrně vytočte proti směru hodinových ručiček ven.
Po každém vrtáni odstraňte špony a případně vyvrtané jádro.
Spony neberte holou rukou. Vždy použijte hák na špony.
Při výměně pracovního nástroje nepoškod'te jeho bríty. Při korunkovém vrtání vrstvených materiálů odstraňte po každé provrtané vrstvě jádro a špony.
! Hnací stroj se nesmí s pracovním nástrojem samovolně pohybovat směrem dolů, případně seřid'te šestihrannou matici. (viz strana II)
Při posouvání magnetického vrtacího stojanu s namontovaným hnacím strojem se může jednotka při vypnutém magnetu převrhnout. Postarejte se o
to, aby prítom byl magnetický vrtací stojan prípadně zajištěn upínacim popruhem.
Údržba a servis.
Je-li nutná náhrada připojovacího kabelu, pak je to nutné nechat provést firmou FEIN nebo smluvním servisem FEIN, aby se zabránilo ohrožení bezpečnosti.
Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, ochranu proti šponám, otočný kříž s pákovými rukojet'mi, uchycení hnacího stroje
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl, který je popsán v tomto návodu k obsluze nebo ve zobrazeném příslušenství.
Prohlášení o shodě.
Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá dotyčným ustanovením uvedeným na poslední straně tohoto návodu k provozu.
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadi a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Originálny návod na použitie pre magnetický výtací stojan.
Pre Vašu bezpečnost.
VAROVANIE
Určenie magnetického vrtacieho stojanu:
Návod na používanie.
VAROVANIE
Používajte magnetický vrtací stojan iba so zapnutou pätkou magnetu.
Pätka magnetu je monitorovaná pomocou prúdového senzora. Ked'je pätka magnetu pokazená, motor pohonného náradia sa nerozbehne.
Nedotýkajte sa triesok holou rukou. Vždy použite hák na triesky.
Pri výmene pracovného nástroja dajte pozor na to, aby ste nepoškodili jeho rezné hrany.
