MBS 32 F - Pora Fein - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähkömagneettinen porausjalusta
Merkki	Fein
Malli	MBS 32 F
Käyttötarkoitus	Poraus ontto- ja kierukkaporilla, avartaminen ja kierteitys magneettisissa materiaaleissa
Magneetin vetovoima	10 000 N (arvio)
Maks. poraushalkaisija (onttopora) teräksessä	32 mm
Maks. poraushalkaisija (kierukkapora) teräksessä	16 mm (arvio)
Maks. avartushalkaisija teräksessä	M20 (arvio)
Kokonaisiskunpituus	180 mm (arvio)
Jalustan korkeus	350 mm (arvio)
Sähkömagneettisen pohjalevyn mitat	200 x 100 mm (arvio)
Paino (ilman käyttömoottoria)	13 kg (arvio)
Magneetin syöttöjännite	230 V ~ 50 Hz
Magneetin ottoteho	50 W (arvio)
Käyttömoottorin maks. ottovirta	Käytetyn koneen mukaan (maks. 16 A)
Suositeltu sähkösuojaus	Vikavirtakytkin 30 mA
Toimitetut lisätarvikkeet	Turvahihna, lastukoukku, kuusiokoloavain
Turvasymbolit	Lue ohjeet, irrota pistotulpasta ennen toimenpiteitä, älä koske pyöriviin osiin
Huolto	Johdon vaihto valtuutetussa FEIN-huollossa; puhdista pohjalevy säännöllisesti
Takuu	Noudattaa maan lakisääteisiä määräyksiä
Suojausluokka	IP XX (ei määritelty, käyttö kuivassa sisätilassa)

Usein kysytyt kysymykset - MBS 32 F Fein

Minkä tyyppisiä työkaluja voin käyttää Fein MBS 32 F -porausjalustan kanssa?

Voit käyttää onttoporia ja kierukkaporia poraukseen sekä avartamis- ja kierteitystyökaluja. Vain FEINin suosittelemat lisävarusteet ovat sallittuja.

Miten porausjalusta kiinnitetään metallipinnalle?

Aseta magneettinen pohjalevy tasaiselle, puhtaalle ja ruosteettomalle pinnalle. Poista maali- tai tiivistekerrokset. Kytke magneetti päälle aktivoidaksesi vetovoiman. Ei-magneettisille pinnoille käytä FEIN-kiinnityslaitteita (imukuppilevy jne.).

Mitä tehdä, jos käyttömoottori ei käynnisty?

Tarkista, että magneettinen pohjalevy on kytketty oikein ja virtatunnistin havaitsee hyvän kiinnityksen. Käyttömoottori toimii vain, jos magneetti on päällä ja pinta on magneettinen.

Miten työkalu (pora tai ontto) vaihdetaan?

Irrota ensin pistotulppa pistorasiasta. Avaa kiinnitysmutteri jakoavaimella. Vaihda työkalu varoen vahingoittamasta teriä. Kiristä mutteri tiukasti.

Mitkä ovat tärkeimmät turvatoimet?

Käytä suojalaseja, kuulosuojaimia ja hengityssuojainta. Käytä mukana toimitettua turvahihnaa korkealla työskennellessä. Irrota aina laite verkosta ennen säätöjä.

Miten porausjalusta puhdistetaan käytön jälkeen?

Poista lastut lastukoukulla (älä käytä käsiä). Puhdista magneettinen pohjalevy kuivalla liinalla. Vältä jäähdytysnesteiden pääsyä jalustaan.

Mitä tehdä, jos työkalu juuttuu materiaaliin?

Pysäytä käyttömoottori. Käännä työkalua varovasti vastapäivään irrottaaksesi sen. Älä käytä voimaa.

Voiko jalustaa käyttää ei-magneettisille materiaaleille?

Kyllä, erikoistarvikkeilla, kuten imukuppilevy tai putkenporauslaite. Nämä lisävarusteet ovat saatavana valinnaisina.

Miten virtajohtoa huolletaan?

Tarkista säännöllisesti, että johto ja pistotulppa ovat moitteettomassa kunnossa. Jos se on vaihdettava, anna vaihto valtuutetun FEIN-huollon tehtäväksi turvallisuussyistä.

Mikä on tuotteen takuu?

Lakisääteinen takuu on voimassa myyntimaan mukaan. FEIN tarjoaa myös valmistajan takuun. Säilytä ostotodistus.

KÄYTTÖOHJE MBS 32 F Fein

Alkuperäiset ohjeet - Magneettiporateline.

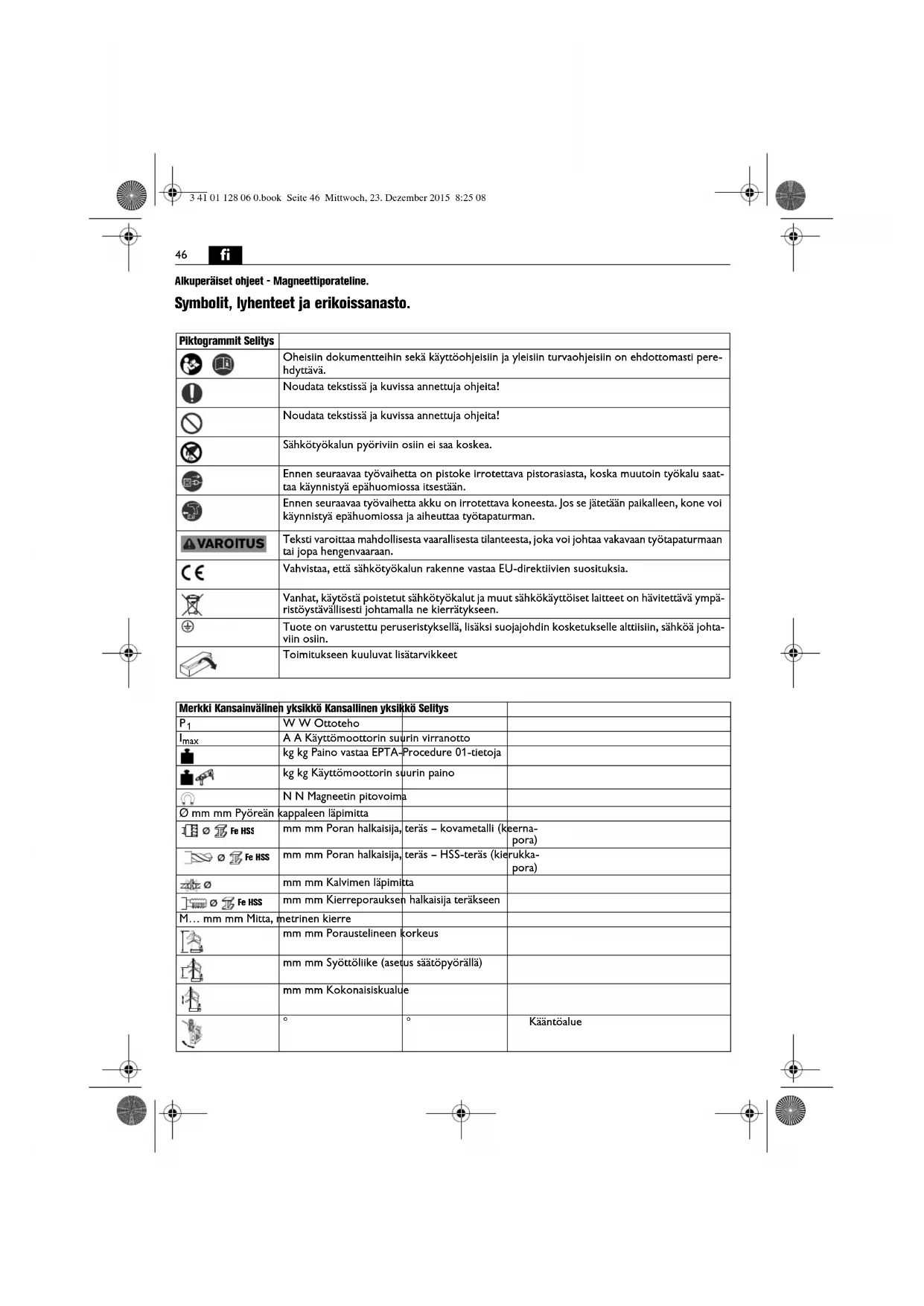

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Sellys
		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti pere- hdyttävä.
		Noudata tekstissä ja kuvissa annettuja ohjelta!
[TC22]		Noudata tekstissä ja kuvissa annettuja ohjelta!
		Sähkötyökalun pyöriviin osiin ei saa koskea.
		Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saat- taa käynnistyä epähuomiossa itsestään.
[KX0H]		Ennen seuraavaa työvaihetta akku on irrotettava koneesta. Jos se jätetään paikalleen, kone voi käynnistyä epähuomiossa ja aiheuttaa työtapaturman.
[TCBK]		Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
		Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävltettävä ympä- ristöystävällisesti johtamalla ne kierrätykseen.
[607]		Tuote on varustettu peruseristyksellä, lisäksi suojajohdin kosketukselle alttilsiin, sähköä johta- vilin osiln.
		Toimitukseen kuuluvat lisätarvikkeet

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
P_1	W W Ottoteho
I_max	A A Käyttömoottorin suurin virranotto
	kg kg Paino vastaa EPTA-Procedure 01-tietoja
	kg kg Käyttömoottorin suurin paino
	N N Magneetin pitovoima
[0 mm mm Puörein	kappaleen läpimitta
	mm mm Poran halkaisija, teräs - kovametalli (keerna-pora)
	mm mm Poran halkaisija, teräs - HSS-teräs (kierukka-pora)
	mm mm Kalvimen läpimitta
	mm mm Kierreporauksen halkaisija teräkseen
	metrinen kierre
	mm mm Poraustelineen korkeus
	mm mm Syöttöliike (asetus säätöpyörällä)
	mm mm Kokonaisiskualue
[WZW4]	°mm mm Säätöalue	°	Kääntöalue
I x b mm mm Magneettijalan mitat
	mm mm d		1 = sähkökoneen kiristyskaran halkaisija
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Kansanväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvasuositukset ja ohjeet, jotka toimitetaan magneettiporatelineen ja sähkötyökalun mukana. Mikäli

turvasuosituksia ja -ohjeita laiminlyödään, siitä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma. Sällytä kalkki turva- ja käyttöohjeet huolella vastalsuuden varalta.

Tämän tuotteen saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 054 06 1) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyselset dokumentit vastalsuuden varalta ja anna ne mukaan, mikkäll laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.

Magneettiporatelineen käyttökohde:

Tämä magneettiporateline, johon kiinnitetään itse sähkökone, on suunniteltu magnetisoituvien materiaalien poraukseen keerna- ja kierukkaporilla, kalvaukseen ja upotukseen sekä kierteiden leikkaukseen säältä suojatuissa tiloissa; koneessa saa käyttää alnoastaan FEINin hyväksymiä osia ja lisätarvikkeita.

Erityiset varotoimenpiteet.

Vedä pistoke irti pistorasiasta ja/tai ota akku irti koneesta, ennen kuin ryhdyt tekemään koneasetuksia tai valhtamaan koneeseen toisia lisätarvikkeita. Sähkötyökalun tahaton käynnistäminen on usein syynä tapaturmilin.

Magneettiporatellne on asennettava oikeln palkalleen, ennen kulin sähkötyökalu klinnitetään silhen. Osat on koottava oikein, niin vältetään niiden irtoamisen riski. Klinnitä sähkötyökalu magneettiporakoneeseen kunnolla, ennen kulin otat työkalun käyttöön. Jos sähkötyökalu pääsee luisumaan irti magneettiporatelineestä, työkalun hallinnan voi menettää.

Magneettiporatellnettä el pidä ylikuormittaa. Jos magneet- tiporateline ylikuormittuu, se voi kaatua.

Käytä henkilökohtalsia suojavarusteitta. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojalaseja. Jos mahdollista, käytä pölynaamarla, kuulonsuojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka saattavat syntyä erllalsessa käytössä. Pöly- tai hengityssuojanaamarelden täytyy suodattaa pois työstössä syntyvä pöly. Jos olet pitkään alttilna voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon.

Magneettiporateline on varmistettava putoamisen varalta toimitukseen kuuluvalla kiristinyvöllä varsinkin silloin, kun työstökohde on korkealla, pään yläpuolella tai pystysuorilla pinnoilla. Jos virta katkeaa tai kun pistoke vedetään irti, magneetti ei enää pidä.

jäähdytys- ja mulden nestelden pääsy magneettiporatellneeseen on estettävä varsinkin silloin, kun työkohde on selnässä tai katossa. Jos sisään pääsee nestettä, on olermassa sähköiskun vaara.

Magneettiporatellneen saa littää alnoataan määräysten mukaan suojamaadoitettuun pistorasiaan. Jos verkkojohto on viottunut, sitä ei saa käyttää, ja jatkojohtojen kunto (varusteena suojakosketin) on tarkastettava säännöllisesti. Jos suojajohdin puuttuu jostakin kaapelista, siitä voi olla seurauksena sähköisku.

Sähkökonetta el pidä suunnata suoraan Itseen elkä mulhin pälhin. Terävat tai kuumat työkalut volvat aiheuttaa tapaturman vaaran.

Magneettiporatellneeseen el missään tapauksessa saa kiinnittää kilpiä, tunnuksia tms. ruuvaamalla tai niittaamalla. Silloin sen eristys vioittuu eikä suojaa enää sähköiskuilta. Suositamme tarrakilinnitteisiä kilpiä.

Magneettiporatelineessä ei saa käyttää lisätarvikkeita, jotka eivät ole valmistajan hyväksymiä tai suosittamia. Vaikka tarvikeosa sopisikin magneettiporatelineeseen, se ei välttämättä ole turvallinen käyttää.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Suositus: Käytä sähkökoneen kanssa alna vilkavirtasuojakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.

Työstöohjeita.

VAROITUS

Mikäli magneettiporatelineeseen asennetaan sähkötyökalu, Joka el sovellu käytettäväksi sen kanssa, teline voi kaatua.

Katso aina, että sähkökone sopii teholukemiltaan juuri tämän kokoluokan magneettiporatelineeseen.

Alustan, johon magneettijalka kiinnitetään, on oltava puhdas ja ruosteeton. Maali ja pohjustusaineet on polistettava pinnalta.

Poratelineen magneettijalka on aina muistettava kytkeä päälle.

Jos kiinnitysalusta ei ole magnetisoituva, kiinnitysapuna on käytettävä FEIN-lisävarusteisiin sisältyviä osia, esim. imukuppi- tai tyhjiökiinnitysleveyä tai putkiporaustukea.

Jos teräksen materiaalivahvuus on alle 12 mm, työkappale on vahvistettava yllmääräisellä teräslevyllä, jotta magneetin pito on taattu.

fi

Sähkökoneen saa liittää ainoastaan magneettiporatelineen takapinnalla olevaan pistorasiaan.

Magneettijalkaa valvotaan virrantunnistimen välityksellä.

Jos magneettljalka on vioittunut, moottori el käynnisty.

Koneen on oltava käynnissä, kun vedät poranterän ulos reiästä.

Jos terä juuttuu porattavaan materiaalliin, sammuta kone ja kierrä poranterää varoen vastapäivään, kunnes sen voi ottaa irti.

Poista jokaisen porauskerran jälkeen aina lastujäte ja tarvittaessa myös keskiöpala.

Lastuihin ei pidä koskea paljain käsin, käytä apuna lastukoukkua.

Varo, etteivät leikkauspinnat vioitu työkalua vaihdettaessa.

Kun kerrosmateriaalia porataan keernaporalla, siitä on poistettava lastujäte ja keskiöpala kunkin kerroksen porauksen jälkeen.

! Kun sähkökoneeseen on kiinnitetty työkalu, se ei saa painua itsestään alaspäin, tarvittaessa kuusio-mutteria on kirstettävä. (ks. sivu 11)

Jos magneettiporatellinettä silrretään sähkökoneen ollessa vielä telineessä, osat voivat kaatua, kun virta on katkaistu magneettijalasta. Magneettiporateline on siirrettäessä paras varmistaa kiristinvyöllä, ettei se pääse kaatumaan.

Kunnossapito, huolto.

Jos sähkökoneen liitäntäkaapeli on uusittava, se on turvallisuussyistä annettava vaihtaa vain joko FEINilla tai valtuutetussa FEIN-sopimuskorjaamossa.

Seuraavat osat vol tarvittaessa vaihtaa ltse:

työkalut, lastusuoja, säätöpyörä ja kahvavipu, sähkökoneen pidike

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet elvät välttämättä kuulu sähkötyökalun tolmituslsältöön.

EU-vastaavuus.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä polstetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
