| Rodzaj produktu | Elektromagnetyczny stojak wiertarski |
| Marka | Fein |
| Model | MBS 32 F |
| Zastosowanie | Wiercenie koronkami diamentowymi i wiertłami krętymi, rozwiercanie i gwintowanie w materiałach magnetycznych |
| Siła przyciągania magnetycznego | 10 000 N (szacunkowo) |
| Maks. średnica wiercenia (koronka) w stali | 32 mm |
| Maks. średnica wiercenia (wiertło kręte) w stali | 16 mm (szacunkowo) |
| Maks. średnica rozwiercania w stali | M20 (szacunkowo) |
| Skok całkowity | 180 mm (szacunkowo) |
| Wysokość stojaka | 350 mm (szacunkowo) |
| Wymiary podstawy elektromagnetycznej | 200 x 100 mm (szacunkowo) |
| Waga (bez maszyny napędowej) | 13 kg (szacunkowo) |
| Napięcie zasilania magnesu | 230 V ~ 50 Hz |
| Pobór mocy magnesu | 50 W (szacunkowo) |
| Maks. prąd pobierany przez maszynę napędową | W zależności od używanej maszyny (maks. 16 A) |
| Zalecane zabezpieczenie elektryczne | Wyłącznik różnicowoprądowy 30 mA |
| Dołączone akcesoria | Pas bezpieczeństwa, hak do wiórów, klucz imbusowy |
| Symbole bezpieczeństwa | Przeczytaj instrukcję, odłącz przed ingerencją, nie dotykaj obracających się elementów |
| Konserwacja | Wymiana kabla w autoryzowanym warsztacie FEIN; regularne czyszczenie podstawy |
| Gwarancja | Zgodnie z przepisami prawnymi kraju wprowadzenia na rynek |
| Stopień ochrony | IP XX (nieokreślony, użytkowanie w suchym pomieszczeniu) |
Często zadawane pytania - MBS 32 F Fein
Pytania użytkowników dotyczące MBS 32 F Fein
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję MBS 32 F - Fein i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. MBS 32 F marki Fein.

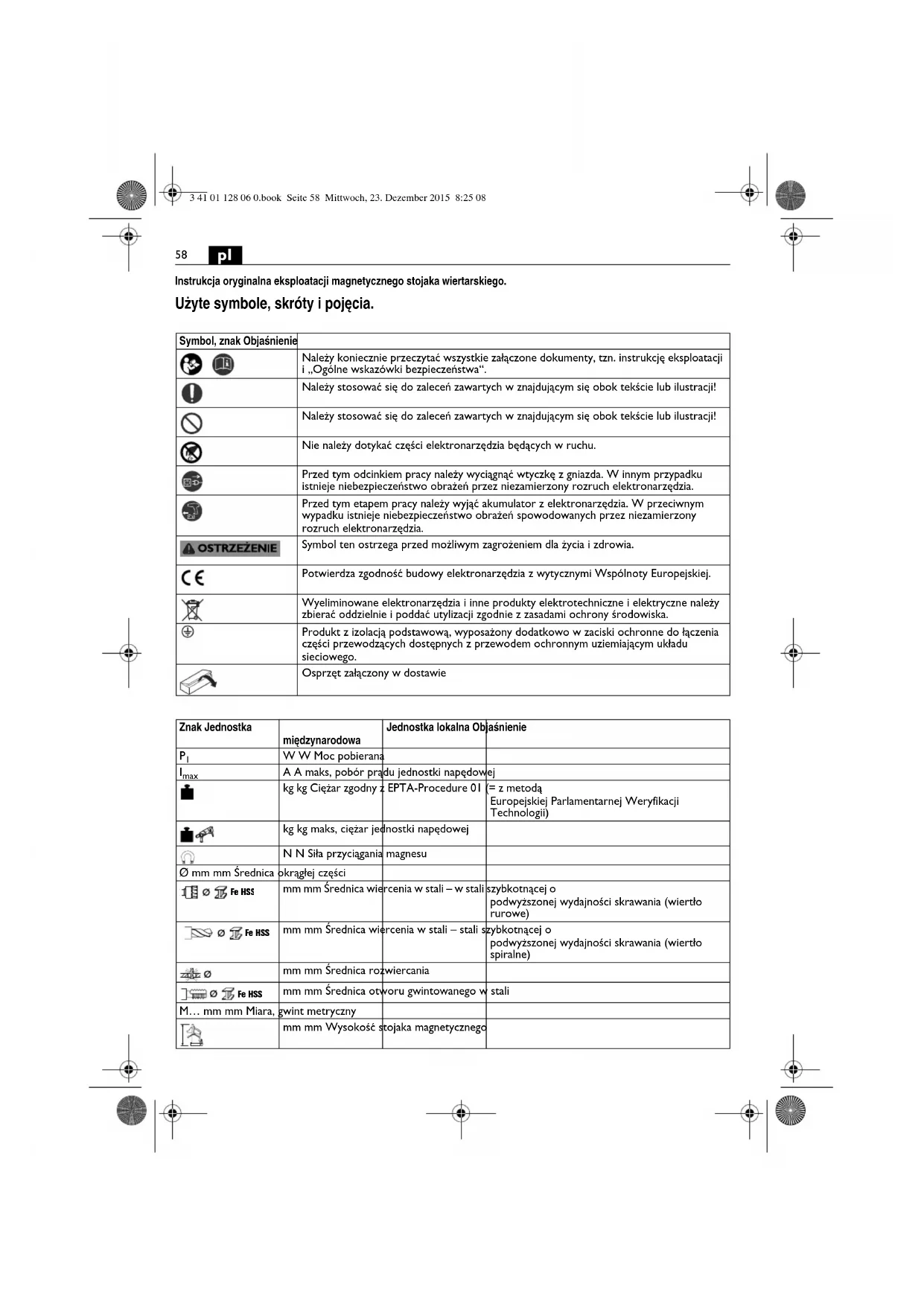

INSTRUKCJA OBSŁUGI MBS 32 F Fein
Instrukcja oryginalna eksploatacji magnetycznego stojaka wiertarskiego.
Użyte symbole, skróty i pojęcia.
| Symbol, znak Objasnienie | ||
 | Należy koniecznie przeczytać wszystkie załączone dokumenty, tzn. instrukcję eksploatacji i „Ogólne wskazówki bezpieczeństwa“. | |
 | Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub ilustracji! | |
 | Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub ilustracji! | |
 | Nie należy dotykać części elektronarzędzia będących w ruchu. | |
 | Przed tym odcinkiem pracy należy wyciągnąć wtyczkę z gniazda. W innym przypadku istnieje niebezpieczeństwo obrażeń przez niezamierzony rozruch elektronarzędzia. | |
| [CX08] | Przed tym etapem pracy należy wyjąć akumulator z elektronarzędzia. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń spowodowanych przez niezamierzony rozruch elektronarzędzia. | |
 | Symbol ten ostrzega przed możliwym zagrożeniem dla życia i zdrowia. | |
 | Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej. | |
 | Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska. | |
| [6420] | Produkt z izolacją podstawową, wyposażony dodatkowo w zaciski ochronne do łączenia części przewodzących dostępnych z przewodem ochronnym uziemiającym układu sieciowego. | |
 | Osprzęt załączony w dostawie | |
| Znak Jednostka | międzynarodowa | Jednostka lokalna Objąśnienie |
| P_1 | W W Moc pobierana | |
| I_max | A A maks, pobór prądu jednostki napędowej | |
| [0603] | kg kg Ciężar zgodny z EPTA-Procedure 01 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii) | |
| [070W] | kg kg maks, ciężar jednostki napędowej | |
| [0801] | N N Siła przyciągania magnesu | |
| [0901] | okrągłej części | |
| [1001] | mm mm Średnica wiercenia w stali – w stali szybkotnącej o podwyższonej wydajności skrawania (wiertło rurowe) | |
| [11114] | mm mm Średnica wiercenia w stali – stali szybkotnącej o podwyższonej wydajności skrawania (wiertło spiralne) | |
| [1201] | mm mm Średnica rozwiercania | |
| [1301] | mm mm Średnica otworu gwintowanego w stali | |
| [1401] | ||
| [1503] | mm mm Wysokość stojaka magnetycznego | |
| Znak Jednostka | międzynarodowa | Jednostka lokalna Objąśnienie | |
 | mm mm Droga posuwu (poprzez krzyżak obrotowy) | ||
 | mm mm Całkowity zakres skoku | ||
 | ° | °Zakres pracy | |
 | mm mm Zakres regulacji | ||
| I x b mm mm Wymiary stopki magnesu | |||
 | mm mm d | ||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI. | ||
Dla własnego bezpieczeństwa.
OSTRZEŻENIE
Należy w całości przeczytać wskazówki bezpieczeństwa oraz instrukcje, które zostały
dostarczone razem ze stojakiem magnetycznym lub z elektronarzędziem. Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.
Należy starannie przechowywać wszystkie instrukcje i wskazówki bezpieczeństwa dla dalszego zastosowania.
Nie należy używać niniejszego wyrobu przed uważnym przeczytaniem i zrozumieniem niniejszej instrukcji eksploatacji, jak również załączonych
"Ogólnych wskazówek bezpieczeństwa" (numer 3 41 30 054 06 1). Dokumenty te należy zachować na przyszłość do dalszych zastosowań i przekazać je oddając lub sprzedając wyrób.
Należy przestrzegać również właściwych przepisów bezpieczeństwa pracy dla danego kraju.
Zastosowanie stojaka magnetycznego:
Stojak magnetyczny służy do mocowania jednostki napędowej przeznaczonej do wiercenia koronką i wiertłem, do rozwiercania otworów i gwintowania materiałów o powierzchni magnetycznej, przy użyciu zatwierdzonych przez FEIN narzędzi roboczych i osprzętu oraz w odpowiednich warunkach atmosferycznych.
Szczególne przepisy bezpieczeństwa.
Przed dokonywaniem ustawień urządzenia lub wymianą akcesoriów należy wyciągnąć wtyk z gniazda sieciowego i/ lub wyjąć akumulator. Przypadkowy rozruch elektronarzędzia stanowi przyczynę wielu wypadków.
Przed montażem elektronarzędzia należy prawidłowo zmontować stojak magnetyczny. Właściwe zmontowanie jest niezbędne, aby uniknąć ryzyka złożenia się stojaka.
Przed rozpoczęciem użytkowania elektronarzędzia, należy je dobrze zamocować na stojaku magnetycznym.
Przesunięcie się elektronarzędzia na stojaku magnetycznym może spowodować utratę kontroli. Nie należy przeciązać stojaka magnetycznego.
Przeciążenie stojaka magnetycznego może spowodować jego przechylenie się.
Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, może doprowadzić do utraty słuchu.
Jeżeli stojak magnetyczny zagrożony jest upadkiem – w szczególności podczas prac wysokościowych, przy obróbce pionowych elementów budowlanych lub podczas pracy nad głową –, należy zabezpieczyć go załączonym w dostawie pasem mocującym. W razie przerwy w zasilaniu prądem, a także po wyciągnięciu wtyczki sieciowej z gniazda, siła przyciągania magnetycznego zanika. Należy unikać sytuacji, w których ciecze lub płyny (chłodzące) mogłyby przeniknąć do stojaka magnetycznego, w szczególności podczas prac naściennych i na suficie. Przenikająca woda może spowodować porażenie prądem.
Stojak magnetyczny należy użytkować tylko po przyłączeniu go do przepisowych gniazd ze stykiem ochronnym. Należy stosować jedynie nieuszkodzone przewody przyłączeniowe i regularnie kontrolowane przewody przedłużające z uziemieniem. Brak ciągłości w przewodzie uziemiającym może spowodować niebezpieczne dla życia porażenie prądem.
pl
Nie wolno kierować elektronarzędzia ani w swoim kierunku, ani w kierunku innych osób lub zwierząt. Istnieje niebezpieczeństwo skaleczenia przez ostre lub gorące narzędzia robocze.
Mocowanie na stojaku magnetycznym tabliczek lub znaków przy użyciu ćrub lub nitów jest surowo wzbronione.
Uszkodzona izolacja nie daje ochrony przed porażeniem prądem elektrycznym. Używać wolno jedynie naklejek. Nie należy używać osprzętu, który nie jest przewidziany i zalecany przez producenta specjalnie do tego stojaka magnetycznego. To, że osprzęt daje się przymocować do stojaka magnetycznego, nie gwarantuje bezpiecznego jego użycia.
Przed przystąpieniem do użytkowania elektronarzędzia należy sprawdzić przewód zasilania sieciowego i wtyczkę pod kątem uszkodzeń mechanicznych.
Zalecenie: Elektronarzędzie należy zawsze stosować przy równoczesnym użyciu wyłącznika różnicowoprådowego (RCD) o pomiarowym prądzie różnicowym wynoszącym 30 mA lub mniej.
Wskazówki dotyczące obsługi.
OSTRZEŻENIE
Zamontowanie na stojaku magnetycznym elektronarzędzia nieprzewidzianego do pracy z
danym stojakiem, może spowodować przechylenie się stojaka magnetycznego.
Jednostkę napędową należy użytkować tylko z takim stojakiem magnetycznym, który pasuje do parametrów tej maszyny.
Należy uważać na to, by powierzchnia ustawienia stopki magnetycznej była czysta i nie pokryta rdzą. Należy oddalić warstwy lakieru i masy szpachlowej.
Stojak magnetyczny wolno stosować wyłącznie z czynną stopą magnetyczną.
Do prac przy materiałach nie magnesujących należy używać zdatne, do nabycia jako osprzęt, urządzenia mocujące firmy FEIN, jak np. płyta zasysająca, płyta próżniowa lub przystawka do wiercenia rurowego.
Również do prac przy materiałach stalowych o grubości mniejszej niż 12 mm. W celu zagwarantowania magnetycznej siły mocującej przedmiot do obróbki musi być wzmocniony dodatkową płytą stalową.
Jednostkę napędową należy podłącać tylko do gniazdka znajdującego się z tyłu stojaka magnetycznego.
Stopa magnetyczna nadzorowana jest za pomocą czujnika elektrycznego. W przypadku uszkodzenia stopy magnetycznej, jednostka napędowa nie daje się uruchomić.
Narzędzie robocze można wyciągać z wierconego otworu tylko przy pracującym silniku.
Jeżeli narzędzie robocze zakleszczy się w obrabianym materiale, należy zatrzymać jednostkę napędową i wyjąć narzędzie robocze, obracając nim ostrożnie w kierunku przeciwnym do ruchu wskazówek zegara.
Po każdej obróbce należy usunąć z wiertła wióry i – w razie potrzeby – rdzeń wiertniczy.
Nie należy dotykać wiórów gołą ręką. Należy używać zawsze haczyka do wiórów.
Podczas wymiany narzędzia roboczego należy uważać, aby nie uszkodzić jego ostrzy.
Przy wierceniu rdzeniowym w materiale składającym z się z wielu warstw, należy po każdej przewierconej warstwie oddalić rdzeń i wióry.
Jednostka napędowa z osadzonym narzędziem roboczym nie powinna przesuwać się samoczynnie ku dołowi, a w przypadku, gdy ma to miejsce, należy podregulować nakrętkę sześciokątną. (zob. str. 11)
Podczas przesuwania stojaka magnetycznego z zamontowaną jednostką napędową (gdy magnes jest wyłączony), jednostka może się przewrócić. W takich sytuacjach należy zabezpieczać stojak magnetyczny pasem mocującym.
Konserwacja i serwisowanie.
W razie konieczności wymiany przewodu podłączeniowego, wymianę należy zlecić firmie FEIN lub jednej z autoryzowanych jednostek serwisowych firmy FEIN, w celu zachowania bezpieczeństwa pracy.
W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów:
Narzędzia robocze, ochrona przed opiłkami i wiórami, krzyżak obrotowy z dźwignią uchwytową, mocowanie jednostki napędowej
Rękojmia i gwarancja.
Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta.
W zakres dostawy nabytego elektronarzędzia może wchodzić tylko część ukazanego na rysunkach lub opisanego w instrukcji eksploatacji osprzętu.
Oświadczenie o zgodności.
Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacji.
Ochrona środowiska, usuwanie odpadów.
Opakowanie, zużyte elektronarzędzia i osprzęt należy dostarczyć do utylizacji zgodnie z przepisami z ochrony środowiska.
