GRIT GIC - Ponceuse Fein - Notice d'utilisation et mode d'emploi gratuit

Marque	Fein
Modèle	GRIT GIC
Type de produit	Module de ponçage de radius
Utilisation	Ponçage et polissage de tuyaux circulaires en acier, métal léger et ronds massifs
Diamètre de tube compatible	10 – 130 mm
Vitesse à vide	3000 tr/min
Niveau de pression acoustique (ponçage)	94 dB(A)
Niveau d'intensité acoustique (ponçage)	100,5 dB(A)
Alimentation	Raccordement au réseau triphasé via ponceuse à bande GI75/GI150
Longueur de bande abrasive	2000 mm (largeur 75 ou 150 mm selon GI75/GI150)
Système de refroidissement	Unité de refroidissement GXW avec pompe
Capacité du réservoir de refroidissement	30 – 35 litres
Matériaux compatibles	Acier, inoxydable, métal léger
Protection de sécurité	Arrêt d'urgence, protection oculaire, acoustique, anti-poussière
Entretien	Vidange et nettoyage du réservoir, nettoyage extérieur à l'air comprimé
Réparabilité	Réparation par professionnel, pièces de rechange sur www.fein.com
Garantie	Conforme à la réglementation légale
Certifications	CE, UKCA

FOIRE AUX QUESTIONS - GRIT GIC Fein

Comment monter le module GIC sur la ponceuse à bande GI75/GI150 ?

Retirez la fiche de la prise. Démontez l'écran protecteur, le support de ponçage, la boîte à copeaux et la vis étoile. Ouvrez le capot latéral, desserrez le dispositif de serrage et retirez la bande. Fermez le capot. Desserrez le levier de basculement et réglez la ponceuse horizontalement. Poussez le module contre la ponceuse, ajustez les perçages, fixez avec les pinces excentriques à l'aide de 4 vis, puis serrez le levier excentrique et le levier de serrage. Raccordez le câble d'alimentation à l'interrupteur de la ponceuse.

Quel type de bande abrasive utiliser ?

Utilisez une bande abrasive de 75 x 2000 mm ou 150 x 2000 mm selon le modèle de ponceuse (GI75 ou GI150). Le marquage du sens de rotation doit correspondre au sens de rotation de la machine.

Comment régler la distance entre la roue de freinage et la pièce ?

Desserrez le levier de serrage (21). Basculez l'unité d'entraînement vers l'arrière avec le levier (18). Placez la pièce à travailler. Basculez l'unité vers l'avant jusqu'à ce que la roue de freinage touche la pièce. Réglez un interstice de 1 mm (ouverture de fente 25). Serrez le levier de serrage (21).

Comment régler la pression de la roue de freinage ?

Utilisez la manivelle (22) : tournez dans le sens horaire pour augmenter la pression, antihoraire pour diminuer. Une pression trop élevée peut user prématurément la roue de freinage et la bande abrasive.

Comment utiliser le système de refroidissement ?

Remplissez le réservoir de 30-35 litres de produit de refroidissement. Ouvrez la vanne d'arrêt (28) pour régler le débit. Mettez la pompe en marche via l'interrupteur (30) en position '1'. Utilisez le système lors d'un enlèvement de matière important.

Que faire en cas d'urgence ?

Appuyez immédiatement sur la touche d'arrêt d'urgence rouge. La machine s'arrêtera au bout d'environ 50 secondes. Attendez l'arrêt complet avant toute intervention.

Comment nettoyer l'appareil après utilisation ?

Videz le réservoir du produit de refroidissement. Séparez le produit de refroidissement de la poussière métallique et éliminez-les. Nettoyez la cuve (15). Si nécessaire, débouchez le système d'écoulement. Nettoyez l'extérieur de l'appareil avec de l'air comprimé.

Quels équipements de protection porter ?

Portez une protection oculaire, une protection acoustique, un masque anti-poussière, des gants et un tablier. Évitez les vêtements amples, bijoux et cheveux longs.

Comment changer la bande abrasive ?

Débranchez la machine. Desserrez le dispositif de serrage (1). Retirez l'ancienne bande et placez la nouvelle en respectant le sens de rotation. Serrez le dispositif. Faites tourner la bande à la main pour centrer, puis effectuez un réglage fin en marche.

Où trouver des pièces de rechange ?

La liste des pièces de rechange est disponible sur le site www.fein.com. Pour les réparations, contactez le service après-vente FEIN ou un atelier agréé. Les câbles d'alimentation endommagés doivent être remplacés par des câbles spéciaux du SAV FEIN.

MODE D'EMPLOI GRIT GIC Fein

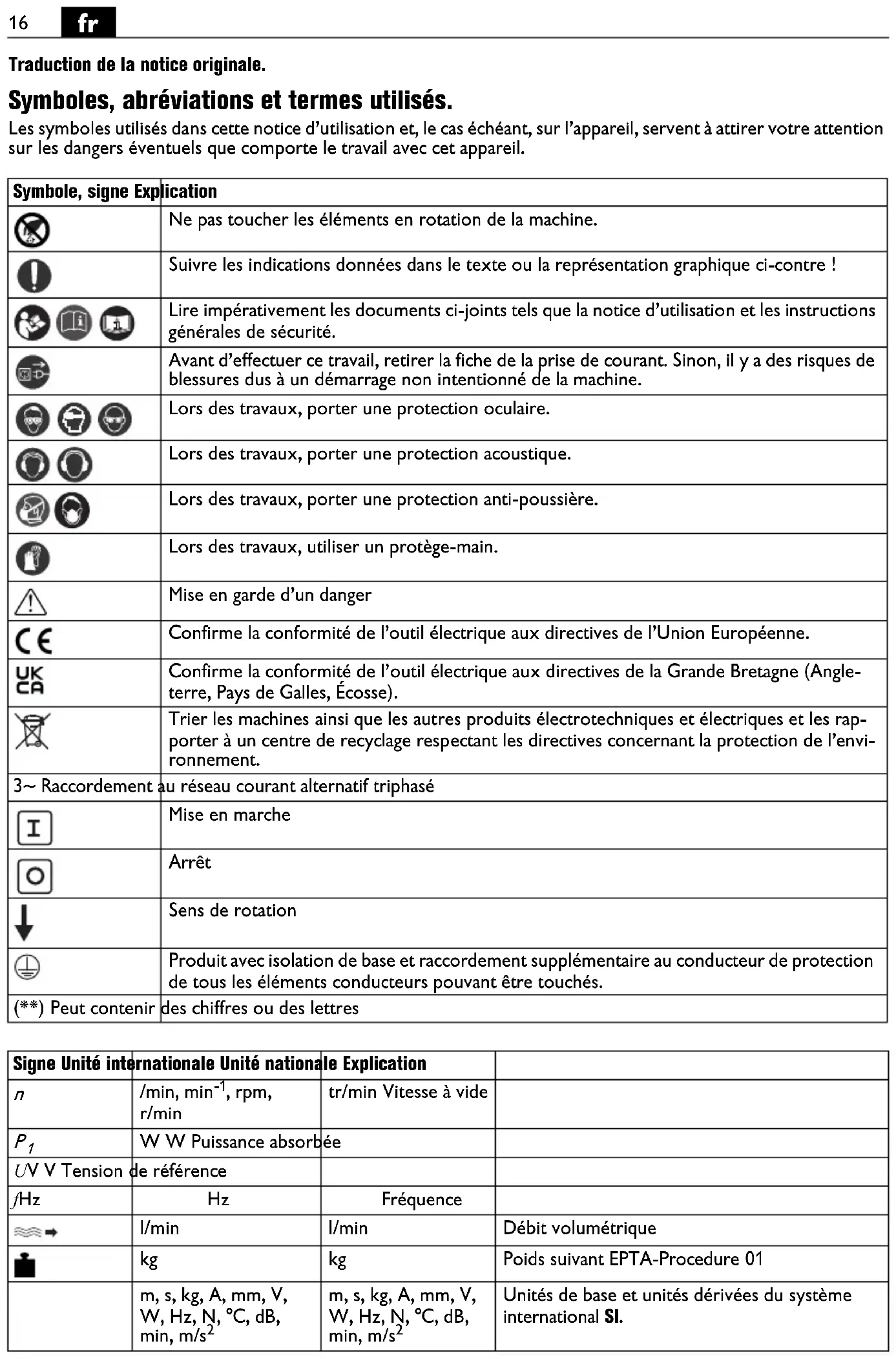

Symboles, abréviations et termes utilisés.

Les symboles utilisés dans cette notice d'utilisation et, le cas échéant, sur l'appareil, servent à attirer votre attention sur les dangers éventuels que comporte le travail avec cet appareil.

Symbole, signe Explication
	Ne pas toucher les éléments en rotation de la machine.
	Suivre les indications données dans le texte ou la représentation graphique ci-contre !
	Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité.
	Avant d’effectuer ce travail, retirer la fiche de la prise de courant. Sinon, il y a des risques de blessures dus à un démarrage non intentionné de la machine.
	Lors des travaux, porter une protection oculaire.
	Lors des travaux, porter une protection acoustique.
	Lors des travaux, porter une protection anti-poussière.
	Lors des travaux, utiliser un protège-main.
	Mise en garde d’un danger
	Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
UK	Confirme la conformité de l’outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse).
	Trier les machines ainsi que les autres produits électrotechniques et électriques et les rapporter à un centre de recyclage respectant les directives concernant la protection de l’environnement.
	accordement au réseau courant alternatif triphasé
	Mise en marche
	Arrêt
	Sens de rotation
	Produit avec isolation de base et raccordement supplémentaire au conducteur de protection de tous les éléments conducteurs pouvant être touchés.
(**) Peut contenir	des chiffres ou des lettres

Signe Unité internationale Unité nationale Explication
n	/min, min ^-1 , rpm,r/min	tr/min Vitesse à vide
P_1	W W Puissance absorbée
UV V Tension de référence
fHz	Hz	Fréquence
	l/min	l/min	Débit volumétrique
	kg	kg	Poids suivant EPTA-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Unités de base et unités dérivées du système international SI.

Pour votre sécurité.

Ne pas utiliser cette machine avant d'avoir soigneusement lu et complètement compris cette notice d'utilisation, y compris les figures, les spécifications et les règles de sécurité.

Tenir également compte des règlementations nationales de sécurité électrique et protection du travail en vigueur (en Allemagne : BGV A2, BGR 500).

Le non-respect des instructions de sécurité se trouvant dans la documentation mentionnée peut entraîner un choc électrique, un incendie et/ou de graves blessures. Bien garder cette notice d'utilisation en vue d'une utilisation ultérieure ; elle doit être jointe à l'appareil en cas de transmission ou de vente à une tierce personne.

Lire et respecter la notice de la ponceuse à bande GI75/GI150 qui doit être montée sur cet appareil.

N'utiliser que les dispositifs de fixation fournis avec l'appareil pour monter le dispositif de ponçage de radius sur la ponceuse à bande. Un montage incorrect peut provoquer le détachement du dispositif de ponçage de radius de la ponceuse à bande pendant l'opération de travail et provoquer ainsi de graves accidents.

Utilisation de la machine.

Le module de ponçage de radius GIC, en combinaison avec la ponceuse à bande GI75/GI150, est conçu exclusivement pour le ponçage et le polissage de tuyaux circulaires en acier, tuyaux en métal léger ainsi que de ronds en acier massif d'un diamètre de D = 10–130 mm à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.

L'unité de refroidissement GXWest conçue pour refroidir la pièce.

Instructions particulières de sécurité.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Ne pas porter des vêtements amples, des bijoux et attacher les cheveux longs lors du travail. Malgré les dispositifs de protection, des objets non fixés peuvent être happés par des pièces en mouvement et entraîner des blessures.

Avant de mettre l'appareil en service, assurez-vous qu'aucune pièce ne se trouve dans le dispositif de ponçage de radius. La pièce peut être éjectée et entraîner de graves accidents.

Ne jamais toucher la bande abrasive en rotation. Risque de blessures.

En cas de danger, toujours appuyer immédiatement sur la touche d'arrêt d'urgence. La machine s'arrête au bout de 50 secondes environ.

Nettoyer régulièrement les ouïes de ventilation du moteur. La ventilation du moteur aspire de la poussière dans le carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Seul un électricien professionnel a le droit de monter la fiche de l'appareil. Le conducteur de protection dans la prise du secteur doit être connecté à la mise à la terre du réseau électrique.

Pour les travaux d'entretien et de réparation, retirer la fiche de la prise de courant ! Le fait de mettre en marche la machine par mégarde peut entraîner de graves blessures.

Faire régulièrement contrôler la sécurité électrique de la machine conformément à la législation en vigueur.

Pour les machines non contrôlées, il y a risque de choc électrique !

Avant la première mise en service, contrôler le sens de rotation du moteur. Si c'est le mauvais sens de rotation, la pièce à travailler peut être projetée et causer des accidents. Seul un électricien professionnel a le droit d'inverser le sens de rotation.

Travailler toujours avec la plus grande vigilance et le plus grand soin, surtout lors de l'introduction et l'enlèvement du matériau. Lorsque votre vigilance diminue, vous risquez de vous blesser gravement.

La surface travaillée peut devenir très chaude. Ne pas la toucher de la main.

Attention lors des travaux de matériau court ou mince. Lors de l'introduction et l'enlèvement, vos mains peuvent être happées par la bande de ponçage ou la roue de freinage et être gravement blessées.

Pour les tuyaux d'une longueur importante et pour les matériaux ronds, nous recommandons l'utilisation du guidage de tuyaux GXIS-1/GXIS-2.

Attention après avoir éteint l'appareil. La machine s'arrête au bout de 50 secondes environ. N'effectuer des travaux de réglage et d'entretien que lorsque la bande de ponçage est à l'arrêt.

Émanation de poussières nocives

Lors du travail avec enlèvement de matière, des poussières pouvant être dangereuses sont générées. Toucher ou aspirer certaines poussières, par ex. d'amiante et de matériaux contenant de l'amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de laçures, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utilisez une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnels et veiller à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l'amiante qu'à des spécialistes.

Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans cer-

certaines conditions ou causer une explosion. Évitez une projection d'étincelles vers le bac de récupération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, videz à temps le bac de récupération des poussières et respectez les indications de travail du fabricant du matériau ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Vue générale.

1 Dispositif de serrage bande de ponçage (GI75/GI150) 2 Capot/butée (GI75/GI150) 3 Écran protecteur (GI75/GI150) 4 Vis étoile, boîte à copeaux (GI75/GI150) 5 Support de ponçage (GI75/GI150) 6 Boîte à copeaux (GI75/GI150) 7 Levier pour dispositif de basculement (GI75/GI150) 8 Protection latérale (GI75/GI150) 9 Pinces excentriques GIC 10 Levier excentrique 11 Vis d'assemblage 12 Moteur d'entraînement, roue de freinage 13 Levier de serrage, parallélisme de la roue de freinage 14 Douille de raccordement 15 Cuve avec conteneur 16 Poignée 17 Pieds réglables 18 Levier, positionner la roue de freinage sur la pièce 19 Roue de freinage 20 Levier de serrage 21 Levier de serrage, écartement roue de freinage 22 Manivelle, réglage de la pression 23 Vis, réglage de la glissière de guidage 24 Glissière de guidage 25 Ouverture de la fente 26 Levier de serrage 27 Tuyau flexible du produit de refroidissement avec buse 28 Vanne d'arrêt 29 Support magnétique 30 Interrupteur Marche/Arrêt, pompe du produit de refroidissement 31 Tuyau flexible de vidange, retour du produit de refroidissement 32 Réservoir du produit de refroidissement

Ponceuse à bande GI75/GI150.

Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.

Démonter l'écran protecteur (3).

Démonter le support de ponçage (5), la boîte à copeaux (6) et la vis étoile (4).

Ouvrir le capot latéral (8).

Desserrer le dispositif de serrage (1) et retirer la bande de ponçage.

Fermer le capot latéral.

Desserrer le levier du dispositif de basculement (7) et régler la ponceuse à bande le plus horizontalement possible.

Dispositif de ponçage de radius GIC.

Sortir l'appareil de l'emballage et monter les accessoires conformément aux descriptions se trouvant sur la feuille annexe.

Pousser le dispositif de ponçage de radius contre la ponceuse à bande et ajuster les perçages des vis (11).

Raccorder les deux appareils en fixant les deux pinces excentriques (9) à l'aide des 4 vis (11) puis les serrer à l'aide du levier excentrique (10). Serrer le levier de serrage (20) et la vis avec l'écrou.

Raccorder à cet effet le câble d'alimentation au point de raccordement de l'interrupteur de la ponceuse à bande GI75/GI150.

Unité du produit de refroidissement GXW (figures 3+4).

Placez le récipient sur la plaque de base du dispositif de ponçage de radius.

Remplir le récipient du produit de refroidissement d'environ 30–35 litres de produit de refroidissement.

Placer le capot avec l'unité de pompe sur le récipient et monter le tuyau flexible d'évacuation (31) sur la tubulure de raccordement sur la cuve (15).

Monter le tuyau du produit de refroidissement (27) sur le module de ponçage de tubes.

Le tuyau flexible du produit de refroidissement doit être monté de façon à ne pas pouvoir être happé par la roue de freinage ou par la pièce à travailler.

Enfoncer la fiche de l'unité de refroidissement dans la prise (14).

Montage/changement de la bande de ponçage.

Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.

Desserrer le dispositif de serrage (1) et introduire une bande de ponçage d'une longueur de 75 x 2000/150 x 2000 mm.

Le marquage du sens de rotation de la bande de ponçage doit coïncider avec le sens de rotation.

Serrer la bande de ponçage à l'aide du dispositif de serrage (1).

Bouger la bande de ponçage à la main et observer si elle se déplace vers la gauche ou vers la droite du rouleau de contact.

Sur la ponceuse à bande, régler le guidage de la roue d'entraînement de façon à bien centrer la bande de ponçage. L'ajustage précis s'effectue quand l'appareil est mis en marche.

Mettre brièvement en marche la ponceuse à bande.

Contrôler si le disque de contact tourne conformément au sens de la flèche.

Éteindre la ponceuse à bande.

Si le disque de contact tourne dans le sens opposé à la flèche, faire changer le sens de rotation du moteur par un spécialiste.

Réglage du rail de guidage (figures 3a+5).

Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.

Desserrer les deux vis (23) et régler la distance du rail de guidage vers la roue de freinage :

• Diamètre de tube 10–12 mm : Réglage conformément à la figure « 1 ».
• Diamètre de tube 10–130 mm : Réglage conformément à la figure « 2 ».

Resserrer les vis (23).

Réglage de la roue de freinage (figure 3)

Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.

Réglage du parallélisme.

Desserrer le levier de serrage (20) et, à l'aide de la poignée (16) régler la roue de freinage (19) de sorte à ce qu'elle tourne parallèlement au disque de contact, vu du haut. Ceci permet d'obtenir une pression de travail régulière et une surface homogène. Trouver le réglage optimal en effectuant des essais pratiques.

Régler l'inclinaison.

Desserrer le levier de serrage (20) et régler la roue de freinage (19) à l'aide de la vis étoile (19) de sorte à ce qu'elle soit légèrement inclinée vers la gauche par rapport à la pièce à travailler.

Plus la roue de freinage est inclinée, plus grande est la vitesse d'avance. Trouver le réglage optimal en effectuant des essais pratiques.

Réglage de la distance entre la roue de freinage, la pièce et le disque de contact.

Desserrer le levier de serrage (21).

Faire basculer l'unité d'entraînement vers l'arrière à l'aide du levier (18).

Monter la pièce à travailler.

Faire basculer l'unité d'entraînement vers l'avant de sorte que la roue de freinage soit en contact avec la pièce à travailler.

Régler l'interstice (25) de 1 mm.

Serrer le levier de serrage (21).

Réglage de la pression.

À l'aide de la manivelle (22), régler la pression de la roue de freinage sur la pièce à travailler.

• Rotation dans le sens des aiguilles d'une montre : pression élevée.
• Rotation dans le sens inverse des aiguilles d'une montre : pression faible.

Une pression trop élevée peut entraîner une usure accrue de la roue de freinage et de la bande de ponçage !

Mise en fonctionnement/arrêt.

Ne mettre en marche l'appareil qu'une fois tous les réglages nécessaires effectués. Aucune pièce ne doit se trouver dans l'appareil.

Enfoncez la fiche du dispositif de ponçage de radius dans la prise sur la ponceuse à bande.

Mise en marche :

Déverrouiller la touche d'arrêt d'urgence (15*) et la relever. Appuyer sur la touche « I » (19*).

Le dispositif de ponçage de radius est automatiquement mis en marche.

Contrôlez le sens de rotation de la roue de freinage. Seul un électricien professionnel a le droit d'inverser le sens de rotation du moteur.

Arrêt :

Déverrouiller la touche d'arrêt d'urgence (15).

Appuyer sur la touche « 0 » (19).

Le dispositif de ponçage de radius s'éteint ainsi automatiquement.

Une fois éteinte, la machine continue à tourner pendant 50 secondes environ.

(voir la notice d'utilisation de l'appareil)

Touche d'arrêt d'urgence.

Dans des situations dangereuses, appuyez sur la touche d'arrêt d'urgence rouge afin d'arrêter l'appareil.

Mise en marche/arrêt de la pompe du produit de refroidissement.

Mettre la touche en position « 1 ». Lors d’un enlèvement de matériau élevé, toujours mettre en marche la pompe du produit de refroidissement.

Porter des lunettes de sécurité.

Avant de commencer les travaux, s'assurer que tous les réglages décrits ci-haut ont été effectués et contrôlés correctement.

Ponçage de tuyaux (figures 5+6).

Faire basculer la roue de freinage vers l'arrière à l'aide du levier (18).

Enfoncer la pièce de 30 mm min. dans la fixation du matériau.

Ouvrir la soupape du produit de refroidissement (28). Régler la quantité du produit de refroidissement à l'aide de la vanne d'arrêt (28).

Faire basculer la roue de freinage de nouveau vers l'avant à l'aide du levier (18) de sorte que la pièce à travailler tourne en même temps et passe à travers l'appareil.

Tirer le levier (18) vers l'arrière quand la pièce se trouve encore à une longueur de 30 mm environ dans le guidage.

Sortir la pièce de l'appareil.

Si la vitesse d'avance est trop élevée ou trop basse, modifier l'inclinaison de la roue de freinage.

Marche à vide ponçage

Mesure réelle (A) du niveau de pression acoustique sur le lieu de travail L_pA (re 20 μPa), en décibel 83,5 94

Incertitude K_pA, en décibel 4 4

Mesure réelle (A) du niveau d'intensité acoustique pondéré L_wA (re 1 pW), en décibel 93,5 100,5

Incertitude K_wA, en décibel 2,5 2,5

Conditions de mise en service

Rotation (1/min) 3000 3000

Matériau	Acier
	- inoxydable
Dimension	Tube, diamètre
	- 42,4 mm
Bande abrasive	GRIT by Fein
	- 120R

REMARQUE : La somme de la valeur d'émission mesurée et de l'incertitude constitue la limite supérieure des valeurs qui peuvent apparaître pendant des mesurages.

Porter une protection acoustique !

Valeurs de mesure mesurées conformément à la norme correspondante du produit (voir la dernière page de la présente notice d'utilisation).

Travaux d'entretien et service après-vente.

Avant d'effectuer toute intervention sur la machine, retirer la fiche de la prise de courant.

Ne faire effectuer des réparations que par un spécialiste travaillant conformément aux réglementations en vigueur.

Pour des travaux de réparation, nous vous recommandons le service après-vente FEIN, l'atelier agréé FEIN ainsi que les représentants FEIN.

Si un câble d'alimentation de la machine est endommagé, il doit être remplacé par un câble d'alimentation spécialement préparé en vente auprès du service après-vente FEIN.

Vous trouverez la liste actuelle des pièces de rechange de cette machine sur le site Internet www.fein.com.

Travaux d'entretien quotidiens

Vider le récipient du produit de refroidissement. Séparer le produit de refroidissement et la poussière métallique et les éliminer.

Nettoyer la cuve (15). Si nécessaire, éliminer les blocages dans le système d'écoulement.

Nettoyer l'extérieur de l'appareil avec de l'air comprimé.

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec la machine.

Déclaration de conformité.

La Déclaration CE est uniquement valable pour les pays de l'Union européenne et de l'AELE (Association Européenne de Libre-Échange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.

La Déclaration UKCA est uniquement valable pour le marché britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché britannique. Une fois que le produit a été mis sur le marché britannique, le marquage CE cesse d'être valable.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Dossier technique auprès de :

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Protection de l'environnement, recyclage.

Rapporter les emballages, usagées et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.

Schémas de connexion.

Type GIC, Page 99

Type GIC2V, page 100

Type GXW, page 101

Type GXW2V, page 102
