GRIT GIC - Slipemaskin Fein - Gratis bruksanvisning og manual

Merke	Fein
Modell	GRIT GIC
Produkttype	Radiuspussemodul
Bruk	Pussing og polering av runde rør i stål, lettmetall og massive runder
Kompatibel rørdiameter	10 – 130 mm
Tomgangshastighet	3000 o/min
Lydtrykknivå (pussing)	94 dB(A)
Lydintensitetsnivå (pussing)	100,5 dB(A)
Strømforsyning	Tilkobling til trefaset nett via båndsliper GI75/GI150
Slipbåndlengde	2000 mm (bredde 75 eller 150 mm avhengig av GI75/GI150)
Kjølesystem	Kjøleenhet GXW med pumpe
Kjølevæskebeholderens kapasitet	30 – 35 liter
Kompatible materialer	Stål, rustfritt stål, lettmetall
Sikkerhetsbeskyttelse	Nødstopp, øyebeskyttelse, hørselsvern, støvbeskyttelse
Vedlikehold	Tømming og rengjøring av tanken, utvendig rengjøring med trykkluft
Reparasjonsevne	Reparasjon av fagperson, reservedeler på www.fein.com
Garanti	I henhold til gjeldende lovverk
Sertifiseringer	CE, UKCA

Ofte stilte spørsmål - GRIT GIC Fein

Hvordan montere GIC-modulen på båndsliperen GI75/GI150?

Trekk ut støpselet. Demonter beskyttelsesskjermen, slipeholderen, sponboksen og stjerneskruen. Åpne sidedekselet, løsne spennanordningen og fjern båndet. Lukk dekselet. Løsne vippespaken og still sliperen horisontalt. Skyv modulen mot sliperen, juster boringene, fest med eksentrikklemmer ved hjelp av 4 skruer, stram deretter eksentrikkspaken og spennspaken. Koble strømledningen til sliperens bryter.

Hvilken type slipbånd skal brukes?

Bruk et slipbånd på 75 x 2000 mm eller 150 x 2000 mm avhengig av slipemodell (GI75 eller GI150). Merkingen av rotasjonsretningen må samsvare med maskinens rotasjonsretning.

Hvordan justere avstanden mellom bremsehjulet og arbeidsstykket?

Løsne spennspaken (21). Vipp drivenheten bakover med spaken (18). Plasser arbeidsstykket. Vipp enheten fremover til bremsehjulet berører arbeidsstykket. Still inn et mellomrom på 1 mm (spalteåpning 25). Stram spennspaken (21).

Hvordan justere trykket på bremsehjulet?

Bruk sveiven (22): drei med klokken for å øke trykket, mot klokken for å redusere. For høyt trykk kan føre til for tidlig slitasje på bremsehjulet og slipbåndet.

Hvordan bruke kjølesystemet?

Fyll tanken med 30–35 liter kjølevæske. Åpne stengeventilen (28) for å justere strømningshastigheten. Start pumpen via bryteren (30) i posisjon '1'. Bruk systemet ved betydelig materialfjerning.

Hva gjør jeg i nødstilfelle?

Trykk umiddelbart på den røde nødstoppknappen. Maskinen stopper etter ca. 50 sekunder. Vent til fullstendig stopp før noen inngrep.

Hvordan rengjøre apparatet etter bruk?

Tøm tanken for kjølevæske. Separer kjølevæsken fra metallstøvet og kast dem. Rengjør karet (15). Om nødvendig, tette avløpssystemet. Rengjør apparatets utside med trykkluft.

Hvilket verneutstyr skal brukes?

Bruk øyevern, hørselsvern, støvmaske, hansker og forkle. Unngå løse klær, smykker og langt hår.

Hvordan skifte slipbånd?

Koble fra maskinen. Løsne spennanordningen (1). Fjern det gamle båndet og sett på det nye i henhold til rotasjonsretningen. Stram spennanordningen. Drei båndet manuelt for å sentrere, foreta deretter finjustering under drift.

Hvor finner jeg reservedeler?

Reservedelslisten er tilgjengelig på nettstedet www.fein.com. For reparasjoner, kontakt FEINs kundeservice eller et autorisert verksted. Skadede strømledninger må erstattes med spesialkabler fra FEINs kundeservice.

BRUKSANVISNING GRIT GIC Fein

Løsn armen til vippeanordningen (7) og stil båndpudseren ca. vandret.

Rundslibemodul GIC.

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

Oversettelse av den originale bruksanvisningen.

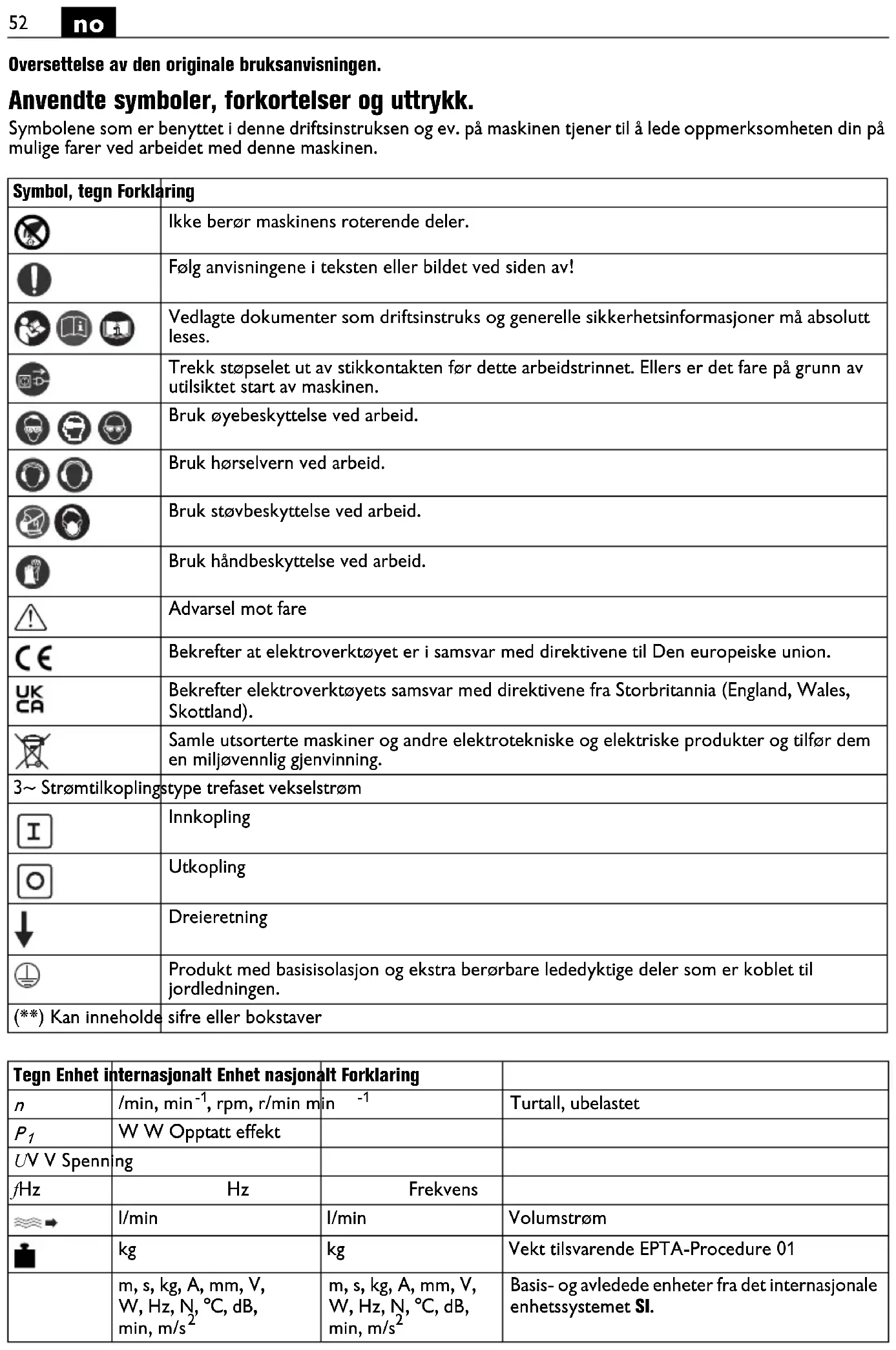

Anvendte symboler, forkortelser og uttrykk.

Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen.

Symbol, tegn Forklaring
	Ikke berør maskinens roterende deler.
	Følg anvisningene i teksten eller bildet ved siden av!
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
	Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av utilsiktet start av maskinen.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
[B7G3]	Bruk støvbeskyttelse ved arbeid.
	Bruk håndbeskyttelse ved arbeid.
	Advarsel mot fare
	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
	Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
	Samle utsorterte maskiner og andre elektrotekniske og elektriske produkter og tilfør dem en miljøvennlig gjenvinning.
3~ Strømtilkoplingstype trefaset vekselstrøm
	Innkopling
	Utkopling
[###]	Dreieretning
[DSK8]	Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordledningen.
(**) Kan inneholde	sifre eller bokstaver

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
n	/min, min ^-1 , rpm, r/min min	^-1	Turtall, ubelastet
P_1	W W Opptatt effekt
UV V Spenning
f_Hz	Hz	Frekvens
	l/min	l/min	Volumstrøm
	kg	kg	Vekt tilsvarende EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

Ikke bruk denne maskinen før du har lest grundig gjennom denne driftsinstruksen og har forstått denne fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.

Vær også oppmerksom på de relevante nasjonale bestemmelsene for elektrisk sikkerhet og arbeidervern (i Tyskland: BGV A2, BGR 500).

Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar denne driftsinstruksen for fremtidig bruk og overlever disse når du gir videre eller selger maskinen.

Bruk for montering av rundslipemodulen på båndslipemaskinen bare det medleverte festematerialet. Feilaktig montering kan medføre at rundslipemodulen løsner fra båndslipemaskinen under arbeidsprosesssen og forårsaker alvorlige ulykker.

Maskinen er bestemt for

Rundslipemodulen GIC i forbindelse med bändslipemaskinen GI75/GI150 skal utelukkende benyttes for sliping og polering av runde stålrør, lettmetallrør samt massivt rundstål med en diameter på D = 10–130 mm med innsatsverktøy og tilbehør godkjent av Fein i omgivelser beskyttet mot vær.

Kjølemiddelenheten GXW er bestemt for kjøling av arbeidsstykket.

Spesielle sikkerhetsinformasjoner.

Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.

Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beveger seg og føre til skader.

Sikre før innkoblingen at intet arbeidsstykke er satt inn i rundslipemodulen. Arbeidsstykket kan slynges ut og medføre alvorlige ulykker.

Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader.

Trykk i farlige situasjoner straks på nødstopp-tasten. Maskinen har en stopptid inntil 50 sekunder

Rengjør maskinens lufteåpninger regelmessig. Motorens blåser trekker støv inn i huset. Dette kan ved for stor opphopning av metallstøv forårsake elektrisk fare.

Maskinens støpsel må bare monteres av en elektriker. Jordlederen i stikkontakten skal være koplet til strøm- nettets beskyttelsesjording.

Trekk nettstøpselet ved vedikehold og istandsetting!

Hvis maskinen blir koplet inn utilsiktet kan dette medføre alvorlige skader.

La maskinens elektriske sikkerhet regelmessig kontrolleres iht. lovbestemmelsene. Ved ikke kontrollerte maskiner er det fare for elektrisk støt!

Kontroller før førstegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forårsake ulykker. Dreieretningen må bare omstilles av en elektriker.

Arbeid alltid med stor oppmerksomhet og omhu, spesielt når du fører inn og tar ut materialet. Ved avtagende oppmerksomhet kan hendene dine bli alvorlig skadet.

Forsiktig ved bearbeiding av kort eller tynt materiale. Når du fører inn eller tar ut kan hendene dine gripes av slipebåndet eller bremsehjulet og bli alvorlig skadet.

Ved lengre rør og rundt materiale anbefaler vi bruk av rørføringen GXIS-1/GXIS-2.

Forsiktig etter utkoblingen. Maskinen har en stopptid på inntil 50 sekunder. Foreta innstillings- og vedlike-holdsarbeider bare när slipebåndet står stille.

Håndtering av farlig støv

I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.

Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Med et øyekast.

1 Slipebånd-spenninnretning (GI75/GI150)
2 Deksel/anslag (GI75/GI150)
3 Gnistvern (GI75/GI150)
4 Stjerneskrue, sponkasse (GI75/GI150)
5 Slipeunderlag (GI75/GI150)
6 Sponkasse (GI75/GI150)
7 Spak for tippinnretning (GI75/GI150)
8 Sidedeksel (GI75/GI150)
9 Eksenterklemmer GIC
10 Eksenterspak
11 Monteringsskruer
12 Drivmotor, bremsehjul

13 Spennarm, bremmmsehjul parallelitet
14 Tilkoblingskontakt
15 Kar med container
16 Håndtak
17 Føtter
18 Spak, legge bremsehjul mot arbeidsstykke
19 Bremsehjul
20 Spennarm
21 Spennarm, bremsehjulavstand
22 Veiv, stille inn kontakttrykk
23 Skrue, innstilling styreskinne
24 Styreskinne
25 Spalteåpning
26 Spennarm
27 Kjølemiddelslange med dyse
28 Stengeventil
29 Magnetholder
30 På-/av-bryter kjølemiddelpumpe
31 Avløpsslange, kjølemiddel retur
32 Kjølemiddelbeholder

Monteringsanvisninger (Bildene 1–3).

Båndslipemaskin GI75/GI150.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Demonter gnistvernet (3).

Demonter slipeunderlaget (5), sponkassen (6) og stjernerattet (4).

Åpne sidedekselet (8).

Løsne spenninnretningen (1) og fjern slipebåndet. Lukk sidedekselet.

Løsne spaken for tippinnretningen (7) og still båndslipemaskinen omtrent vannrett.

Rundslipemodul GIC.

Ta maskinen ut av emballasjen og monter tilbehøret som beskrevet i vedlagt ark.

Skyv radieslipemodulen mot bändslipemaskinen og rett inn boringene for skruene (11).

Forbind de to maskinene ved å feste de to eksenterklemmene (9) med de 4 skruene (11) og trekk deretter med eksenterspaken (10) fast til. Trekk spennarmen (20) samt skruen med mutteren fast.

Still beholderen på bunnplaten til rundslipemodulen. Fyll kjølemiddelbeholderen med ca. 30–35 liter kjølemiddel.

Sett dekselet med pumpeenheten opp på beholderen og monter avløpsslangen (31) på tilkoblingsstussen på karet (15).

Monter kjølemiddelslangen (27) på rundslipemodulen.

Kjølemiddelslangen må monteres slik at den ikke kan gripes av bremsehjulet eller arbeidsstykket.

Sett støpselet til kjølemiddelenheten inn i stikkontakten (14).

Montering/utskifting av slipebåndet.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Løsne spenninnretningen (1) og legg inn et slipebånd med lengden 75 x 2000/150 x 2000 mm.

Merkingen av slipebåndets dreieretning må stemme overens med dreieretningen.

Stram slipebåndet med spenninnretningen (1).

Beveg slipebåndet med hånden og observer om det flyttes mot venstre eller mot høyre fra kontaktrullen.

Still på bändslipemaskinen føringen till drivhjulet inn slik at slipebåndet går i midten. Den eksakte justeringen skjer ved innkoblet maskin.

Slå bändslipemaskinen av igjen.

Innstilling av styreskinnen (Bildene 3A+5).

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Løsne de to skruene (23) og still inn avstanden mellom styreskinne og bremsehjul:

- Rørdiameter 10–12 mm: Innstilling iht. bilde «1». - Rørdiameter 10–130 mm: Innstilling iht. bilde «2».

Trekk skruene (23) fast igjen.

Innstilling av bremsehjulet (Bilde 3).

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Innstilling av parallelliteten.

Løsne spennarmen (20) og still bremsehjulet med håndtaket (16) slik inn at (19) det sett ovenfra går parallelt med kontaktskiven. Derved blir det oppnådd et jevnt kontakttrykk og ensartet slipebilde. Den optimale innstillingen må finnes frem til ved hjelp av praktiske forsøk.

Stille inn helning.

Løsne spennarmen (20) og still inn bremsehjulet (19) med stjerneskruen (19) slik at det i forhold til arbeidsstykket heller lett mot venstre.

Jo sterkere bremsehjulet er hellet, desto større blir fremføringshastigheten. Den optimale innstillingen må finnes frem til ved hjelp av praktiske forsøk.

Still inn avstand mellom bremsehjul, arbeidsstykke og kontaktrulle.

Løsne spennarmen (21).

Sving drivenheten med spaken (18) tilbake.

Legg inn arbeidsstykket som skal bearbeides.

Sving drivenheten fremover igjen, slik at bremsehjulet sitter godt mot arbeidsstykket.

Still inn spaltemålet (25) på 1 mm.

Trekk spennarmen (21) fast igjen.

Innstilling av kontakttrykket.

Still med veiven (22) inn kontakttrykket til bremsehju- let på arbeiddstykket:

• Dreining med urviseren: høyt kontakttrykk.
• Dreining mot urviseren: lavt kontakttrykk.

For høyt kontakttrykk kan føre til øket slitasje på bremsehjul og slipebånd!

Driftsinstrukser.

Inn- og utkobling.

Slå maskinen først på etter at alle nødvendige innstillinger er foretatt. Det må ikke være lagt noe arbeidsstykke inn i maskinen.

Sett støpselet til rundslipemodulen inn i stikkontakten på bändslipemaskinen.

Løsne nødstopp tast (15*) og slå den opp. Trykk på «I» (19*) tast.

Rundslipemodulen blir automatisk samtidig slått på.

Kontroller dreieretningen til bremsehjulet. Motorens dreieretning må bare omstilles av en elktriker.

Utkobling:

Fold opp nødstopp-tast (15 ^ ). Trykk på «0» (19 ^ ) tast.

Rundslipemodulen blir automatisk samtidig slått av.

Maskinen roterer fortsatt inntil ca. 50 sekunder. (* Finnes i maskinens driftsinstruks)

Nødstopp-tast.

Trykk i farlige situasjoner den røde nødstopp-tasten for å slå av maskinen.

Still bryteren i posisjon «1». Kjølemiddelpumpen må alltid være innkoblet ved høy vekksliping.

Bruk vernebriller.

Sikre før du begynner med arbeidet at alle innstillinger beskrevet ovenfor er gjennomført og kontrollert korrekt.

Sliping av rør (Bildene 5+6).

Sving bremsehjulet med spaken (18) tilbake.

Legg arbeidsstykket minst 30 mm inn i materialopptaket

Åpne kjølemiddelventilen (28). Reguler kjølemiddelmengden med stengeventilen (28).

Sving bremsehjulet med spaken (18) fremover igjen, slik at arbeidsstykket dreier med og går gjennom maskinen.

Trekk spaken (18) tilbake när arbeidsstykket enda ligger ca. 30 mm inn i føringen.

Ta arbeidsstykket ut av maskinen.

Ved for lav eller for høy fremføringshastighet skal helningen til bremsehjulet endres.

Støy-emisjonsverdier.

Tomgang Sliping

Målt A-bedømt emisjons-lyd-trykknivå på arbeidsplassen L_pA (re 20 Pa), i desibel 83,5 94

Usikkerhet K_pA i desibel 4 4

Målt A-bedømt lydeffektnivå L_wA (re 1 μPa), i desibel 93,5 100,5

Usikkerhet K_wA , i desibel 2,5 2,5

Driftsvilkår

Turtall (/min) 3000 3000

Materiale – rustfritt stål

Mål

Rør, diameter - 42,4 mm

Slipebånd

GRIT by Fein - 120R

MERKNAD: Summen av den målte emisjonsverdien og den tilhørende usikkerheten er den øvre grensen til verdiene som kan oppstå ved målinger.

Bruk hørselvern!

Måleverdier beregnet iht. passende produktstandard (se siste side i driftsinstruksen).

Vedlikehold og kundeservice.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

En reparasjon må kun utføres av en fagmann i samsvar med de gyldige forskriftene.

Til reparasjon anbefaler vi FEIN-kundeservice, FEIN-kontraktsverksted og FEIN-representanter.

Daglige vedlikeholdsarbeider

Tøm kjølemiddelbeholderen. Separer og deponer kjølemiddel og metallstøv.

Rengjør karet (15). Fjern eventuelt tilstoppinger i avløpssystemet.

Rengjør maskinen utenfra med trykkluft.

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Leveranseprogrammet til din maskin kan også bare innbefatte en del av det tilbehøret som er beskrevet i denne driftsinstruksen eller på bildene.

Samsvarserklæring.

CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.

UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske dokumenter hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Miljøvern, avfallshåndtering.

Emballasjer, utsorterte maskiner og tilbehør må leveres inn til miljøvennlig gjenvinning.

Koplingsskjemaer.

Type GIC Side 99

Type GIC2V Side 100

Type GXW Side 101

Type GXW2V Side 102

Rundslipningsenhet GIC.

Montering/byte av slipband.

In-/urkoppling av bandslipen/rundslipningsenheten.

GI75/GI150*

Inkoppling:

In-/urkoppling av kylmedelspumpen.
