GRIT GIC - τριβείο Fein - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Fein
Μοντέλο	GRIT GIC
Τύπος προϊόντος	Μονάδα λείανσης ακτίνας
Χρήση	Λείανση και στίλβωση κυκλικών σωλήνων από χάλυβα, ελαφρύ μέταλλο και συμπαγείς ράβδους
Συμβατή διάμετρος σωλήνα	10 – 130 mm
Ταχύτητα χωρίς φορτίο	3000 rpm
Στάθμη ηχητικής πίεσης (λείανση)	94 dB(A)
Στάθμη ηχητικής έντασης (λείανση)	100,5 dB(A)
Τροφοδοσία	Σύνδεση στο τριφασικό δίκτυο μέσω του ιμάντα τριβείου GI75/GI150
Μήκος λειαντικού ιμάντα	2000 mm (πλάτος 75 ή 150 mm ανάλογα με GI75/GI150)
Σύστημα ψύξης	Μονάδα ψύξης GXW με αντλία
Χωρητικότητα δεξαμενής ψύξης	30 – 35 λίτρα
Συμβατά υλικά	Χάλυβας, ανοξείδωτο, ελαφρύ μέταλλο
Προστασία ασφαλείας	Διακόπτης έκτακτης ανάγκης, προστασία ματιών, ακουστική προστασία, αντισκόνηση
Συντήρηση	Αποστράγγιση και καθαρισμός δεξαμενής, εξωτερικός καθαρισμός με πεπιεσμένο αέρα
Επισκευασιμότητα	Επισκευή από επαγγελματία, ανταλλακτικά στο www.fein.com
Εγγύηση	Σύμφωνα με τους νομικούς κανονισμούς
Πιστοποιήσεις	CE, UKCA

Συχνές ερωτήσεις - GRIT GIC Fein

Πώς να τοποθετήσω τη μονάδα GIC στον ιμάντα τριβείου GI75/GI150;

Αφαιρέστε το φις από την πρίζα. Αποσυναρμολογήστε την προστατευτική οθόνη, τη βάση λείανσης, το κουτί ροκανιδιών και τη βίδα αστεριού. Ανοίξτε το πλαϊνό κάλυμμα, χαλαρώστε τη διάταξη σύσφιξης και αφαιρέστε τον ιμάντα. Κλείστε το κάλυμμα. Χαλαρώστε τον μοχλό ανάκλισης και ρυθμίστε τον τριβέα οριζόντια. Σπρώξτε τη μονάδα προς τον τριβέα, ευθυγραμμίστε τις οπές, στερεώστε με τους έκκεντρους σφιγκτήρες χρησιμοποιώντας 4 βίδες, στη συνέχεια σφίξτε τον έκκεντρο μοχλό και τον μοχλό σύσφιξης. Συνδέστε το καλώδιο τροφοδοσίας στον διακόπτη του τριβέα.

Τι τύπο λειαντικού ιμάντα να χρησιμοποιήσω;

Χρησιμοποιήστε λειαντικό ιμάντα 75 x 2000 mm ή 150 x 2000 mm ανάλογα με το μοντέλο του τριβέα (GI75 ή GI150). Η σήμανση της φοράς περιστροφής πρέπει να αντιστοιχεί στη φορά περιστροφής της μηχανής.

Πώς να ρυθμίσω την απόσταση μεταξύ του τροχού πέδησης και του τεμαχίου;

Χαλαρώστε τον μοχλό σύσφιξης (21). Γυρίστε τη μονάδα κίνησης προς τα πίσω με τον μοχλό (18). Τοποθετήστε το τεμάχιο εργασίας. Γυρίστε τη μονάδα προς τα εμπρός μέχρι ο τροχός πέδησης να ακουμπήσει το τεμάχιο. Ρυθμίστε ένα διάκενο 1 mm (άνοιγμα σχισμής 25). Σφίξτε τον μοχλό σύσφιξης (21).

Πώς να ρυθμίσω την πίεση του τροχού πέδησης;

Χρησιμοποιήστε τον χειροτροχό (22): γυρίστε δεξιόστροφα για αύξηση της πίεσης, αριστερόστροφα για μείωση. Η υπερβολική πίεση μπορεί να προκαλέσει πρόωρη φθορά του τροχού πέδησης και του λειαντικού ιμάντα.

Πώς να χρησιμοποιήσω το σύστημα ψύξης;

Γεμίστε τη δεξαμενή με 30-35 λίτρα ψυκτικού. Ανοίξτε τη βαλβίδα διακοπής (28) για να ρυθμίσετε τη ροή. Ενεργοποιήστε την αντλία μέσω του διακόπτη (30) στη θέση '1'. Χρησιμοποιήστε το σύστημα κατά την αφαίρεση μεγάλης ποσότητας υλικού.

Τι να κάνω σε περίπτωση έκτακτης ανάγκης;

Πιέστε αμέσως το κόκκινο κουμπί διακοπής έκτακτης ανάγκης. Η μηχανή θα σταματήσει μετά από περίπου 50 δευτερόλεπτα. Περιμένετε την πλήρη ακινητοποίηση πριν από οποιαδήποτε επέμβαση.

Πώς να καθαρίσω τη συσκευή μετά τη χρήση;

Αδειάστε τη δεξαμενή του ψυκτικού. Διαχωρίστε το ψυκτικό από τη μεταλλική σκόνη και απορρίψτε τα. Καθαρίστε τη λεκάνη (15). Εάν χρειαστεί, ξεβουλώστε το σύστημα απορροής. Καθαρίστε το εξωτερικό της συσκευής με πεπιεσμένο αέρα.

Ποιον εξοπλισμό προστασίας να φορώ;

Φοράτε προστασία ματιών, ακουστική προστασία, μάσκα αντισκόνησης, γάντια και ποδιά. Αποφύγετε φαρδιά ρούχα, κοσμήματα και μακριά μαλλιά.

Πώς να αλλάξω τον λειαντικό ιμάντα;

Αποσυνδέστε τη μηχανή. Χαλαρώστε τη διάταξη σύσφιξης (1). Αφαιρέστε τον παλιό ιμάντα και τοποθετήστε τον νέο σεβόμενοι τη φορά περιστροφής. Σφίξτε τη διάταξη. Γυρίστε τον ιμάντα με το χέρι για κεντράρισμα και στη συνέχεια κάντε λεπτή ρύθμιση εν λειτουργία.

Πού μπορώ να βρω ανταλλακτικά;

Η λίστα ανταλλακτικών είναι διαθέσιμη στην ιστοσελίδα www.fein.com. Για επισκευές, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών FEIN ή ένα εξουσιοδοτημένο συνεργείο. Τα κατεστραμμένα καλώδια τροφοδοσίας πρέπει να αντικαθίστανται με ειδικά καλώδια από το τμήμα σέρβις FEIN.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GRIT GIC Fein

Μετάφραση των αυθεντικών οδηγιών λειτουργίας.

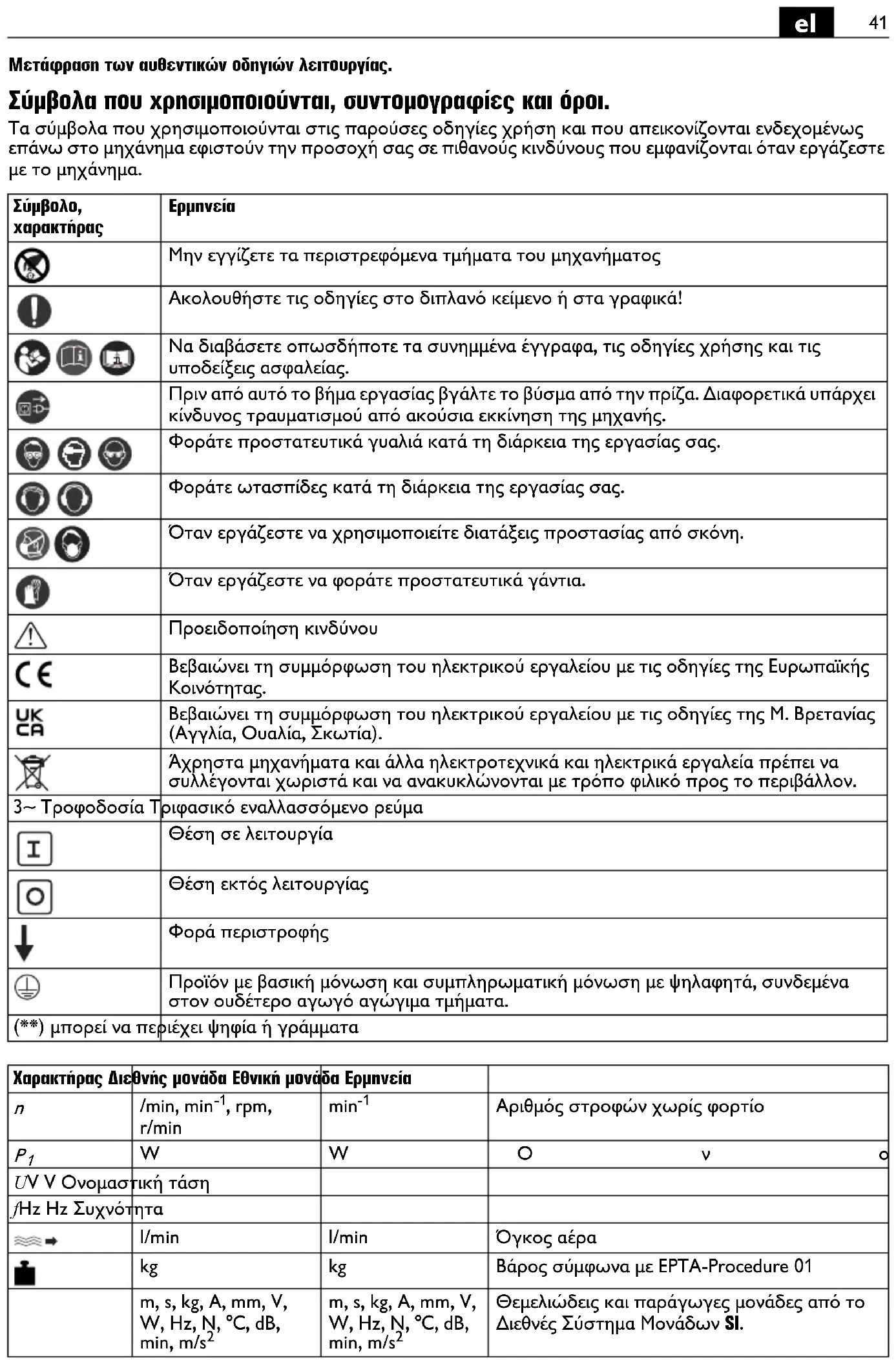

Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.

Τα σύμβολα που χρησιμοποιούνται στις παρούσες οδηγίες χρήση και που απεικονίζονται ενδεχομένως επάνω στο μηχάνημα εφιστούν την προσοχή σας σε πιθανούς κινδύνους που εμφανίζονται όταν εργάζεστε με το μηχάνημα.

Σύμβολο,харакτήρας		Ερμνεία
		Μην εγγίζετε τα περιστρεφόμενα τμήματα του μηχανήματος
		Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
		Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας.
		Πριν από αυτό το βήμα εργασίας βγάλτε το βύσμα από την πρίζα. Διαφορετικά υπάρχει κίνδυνος τραυματισμού από ακούσια εκκίνηση της μηχανής.
		Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας.
		Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας.
		Όταν εργάζεστε να χρησιμοποιείτε διατάξεις προστασίας από σκόνη.
		Όταν εργάζεστε να φοράτε προστατευτικά γάντια.
		Προειδοποίηση κινδύνου
		Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας.
		Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Ουαλία, Σκωτία).
		Άχρηστα μηχανήματα και άλλα ηλεκτροτεχνικά και ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
	ροφοδοσία Τριφασικό εναλλασσόμενο ρεύμα
		Θέση σε λειτουργία
		Θέση εκτός λειτουργίας
		Φορά περιστροφής
		Προϊόν με βασική μόνωση και συμπληρωματική μόνωση με ψηλαφητά, συνδεμένα στον ουδέτερο αγωγό αγώγιμα τμήματα.
	μπορεί να περιέχει ψηφία ή γράμματα

Χαρακτήρας Διεθνής μονάδα Εθνική μονάδα Ερμηνεία
n	/min, min ^-1 , rpm,r/min	min ^-1	Αριθμός στροφών χωρίς φορτίο
P_1	W	W	Ονο
UV V Ονομαστική τάση
fHz Hz Συχνότητα
	l/min	l/min	Όγκος αέρα
	kg	kg	Βάρος σύμφωνα με ΕΡΤΑ-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Θεμελιώδεις και παράγωγες μονάδες από τοΔιεθνές Σύστημα Μονάδων SI.

Για την ασφάλειά σας.

Μη χρησιμοποιήσετε αυτό το μηχάνημα πριν διαβάσετε με προσοχή και εννοήσετε τις παρούσες οδηγίες χρήσης συμπεριλαμβανόμενων των απεικονίσεων, των προδιαγραφών και των κανόνων ασφαλείας.

Να τηρείτε επίσης τις σχετικές εθνικές διατάξεις για την ηλεκτρική ασφάλεια και την εργασιακή ασφάλεια (στη Γερμανία: BGV A2, BGR 500).

Η μη τήρηση των υποδείξεων ασφαλείας στις αναφερόμενες τεκμηριώσεις μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς

Φυλάξετε προσεκτικά τις παρούσες οδηγίες χρήσης για κάθε ενδεχόμενη μελλοντική χρήση και να τις επισυνάπτετε στο μηχάνημα όταν το παραδώσετε σε τρίτους.

Διαβάστε και λάβετε υπόψη σας τις οδηγίες χρήσης του ταινιολειαντήρα GI75/GI150, που πρόκειται να τοποθετηθεί σε αυτό το νημα.

Για την τοποθέτηση της συσκευής λείανσης στρογγυλών στοιχείων στον ταινιολειαντήρα, χρησιμοποιποτε μόνο το υλικό στερέωσης που περιέχεται στην παράδοση. Μια ελλιπής συναρμολόγηση μπορεί να έχει ως συνέπεια την απόσπαση της συσκευής λείανσης στρογγυλών στοιχείων από τον ταινιολειαντήρα κατά την εργασία και την πρόκληση σοβαρών ατυχημάτων.

Προορισμός του μηχανήματος.

Η συσκευή λείανσης στρογγυλών στοιχείων GIC σε συνδυασμό με τον ταινιολειαντήρα GI75/GI150 χρησιμοποιείται αποκλειστικά για το τρόχισμα και γυάλισμα στρογγυλών χαλύβδινων σωλήνων, σωλήνων από ελαφρό μέταλλο καθώς και συμπαγών ράβδων 10–130 mm, χρησιμοποιώντας τα εγκεκριμένα από την Fein εργαλεία και ανταλλακτικά σε περιβάλλον προστατευμένο από τις καιρικές συνθήκες.

Η μονάδα ψυκτικού μέσου GXW προορίζεται για τη ψύξη του επεξεργαζόμενου τεμαχίου.

Ειδικές υποδείξεις ασφαλείας.

Na φοράτε πάντοτε τη δική σας, ατομική προστατευτική ενδυμασία. Να χρποιμοποιείτε επίσης, ανάλογα με την εκάστοτε εργασία που εκτελείτε, προστατευτικές μάσκες, προστατευτικές διατάξεις ματιών ή προστατευτικά γυαλιά. Αν χρειαστεί, φορέστε και μάσκα προστασίας από σκόνη, ωτασπίδες, προστατευτικά γάντια ή μια ειδική προστατευτική ποδία, που θα σας προστατεύει από τυχόν εκαφενδονιζόμενα λειαντικά σωματίδια ή θραύσματα υλικού. Τα μάτια πρέπει να προστατεύονται από τυχόν αιωρούμενα σωματίδια που μπορεί να δημιουργηθούν κατά την εκτέλεση των διάφορων εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φιλτράρουν τον αέρα και να συγκρατούν τη σκόνη που δημιουργείται κατά την εργασία. Σε περίπτωση που θα εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο μπορεί να απωλέσετε την ακοή σας.

Όταν εργάζεστε να μην φοράτε φαρδιά ρούχα, κοσμήματα και αν έχετε μακριά μαλλιά να μην τα αφίνετε λυτά. Χαλαρά αντικείμενα μπορούν, παρ' όλες τις προστατευτικές διατάξεις, να εμπλακούν στα περιστρεφόμενα εξαρτήματα και να προκαλέσουν έτσι τραυματισμούς.

Πριν ενεργοποιήσετε, βεβαιωθείτε ότι δεν είναι κανένα τεμάχιο επεξεργασίας τοποθετημένο στη συσκευή λείανσης στρογγυλών στοιχείων. Το τεμάχιο μπορεί εκσφενδονιστεί και να προκαλέσει σοβαρά ατυχήματα.

Μην αγγίξετε ποτέ.την κινούμενη ταινία. Κίνδυνος τραυματισμού.

Σε περιπτώσεις κινδύνου πατήστε αμέσως το πλίκτρο έκτακτης απενεργοποίησης. Το μηχάνημα εξακολουθεί να κινείται για 50 δευτερόλεπτα.

Na kαθαρίζετε τακτικά τις σχιομές αεριομού του μηχανήματος. Ο ανεμιστήρας του κινητήρα αναρροφά σκόνη. Αυτό μπορεί, σε περίπτωση, μεγάλης συσσώρευσης σκόνης να προκαλέσει ηλεκτρικούς κινδύνους.

Το φις του μηχανήματος πρέπει να συναρμολογηθεί μόνο από έναν ειδικό πλεκτρολόγο. Ο προστατευτικός αγωγός της πρίζας πρέπει να είναι συνδεδεμένος με την προστατευτική γείωση του ηλεκτρικού δικτύου.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία συντήρησης και επισκευής! Η ακούσια εκκίνηση του μηχανήματος μπορεί να οδηγήσεις σε σοβαρούς τραυματισμούς.

Να δίνετε το μηχάνημα τακτικά για έλεγχο της ασφαλούς λειτουργία του σύμφωνα με τις αντίστοικες νομικές διατάξεις. Μη ελεγμένα μηχανήματα μπορεί να προκαλέσουν σοβαρούς τραυματισμούς!

Πριν την πρώτη εκκίνηση βεβαιωθείτε ότι ο κινητήρας περιοτρέφεται κανονικά. Όταν ο κινητήρας περιοτρέφεται με εσφαλμένη φορά το υπό κατεργασία τεμάχιο μπορεί να εκσφενδονιστεί και να οδηγήσει σε ατυχήματα. Η φορά περιοτροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.

Εργάζεσθε πάντα με μεγάλη προσοχή και επιμέλεια, ιδίως κατά την εισαγωγή και εξαγωγή του υλικού. Αν χαλαρώσετε την προσοχή σας, μπορεί να τραυματιστείτε σοβαρά στα χέρια σας.

Η επιφάνεια που επεξεργάζεστε μπορεί να γίνει πολύ καυτή. Μην την αγγίζετε με το χέρι.

Προσοχή κατά την επεξεργασία κοντών ή λεπτών υλικών. Κατά την εισαγωγή και εξαγωγή μπορεί να εμπλακούν τα χέρια σας στην ταινία και να τραυματιστείτε σοβαρά.

Για σωλίνες μεγάλου μήκους και στρογγυλό υλικό σας συνιστούμε τη χρήση οδηγού σωλίνα GXIS-1/GXIS-2.

Προσοχή κατά την απενεργοποίποη. Το μηχάνημα εξακολουθεί να κινείται για 50 δευτερόλεπτα.

Ξεκινήστε τις εργασίες ρύθμισης και συντήρησης μόνο εφόσον είναι ακινητοποιημένη η λειαντική ταινία.

Αντιμετώπιση επικίνδυνων σκονών

Όταν αφαιρείτε υλικό μ' αυτό το εξάρτημα δημιουργείται σκόνη η οποία μπορεί να είναι επικίνδυνη.

Το άγγιγμα και η εισπνοή σκόνης από διάφορα υλικά, π. χ. από αμίαντο και αμιαντούχα υλικά, από μολυβδομπογιές, από μέταλλα κι από μερικά είδη ξύλων, από ορυκτά υλικά καθώς και το άγγιγμα και η εισπνοή σωματιδίων από πυριτικά άλατα υλικών που περιέχουν πετρώματα, διαλυτών χρωμάτων, ξυλοπροστατευτικών, Antifouling για θαλάσσια οχήματα, μπορεί να προκαλέσουν αλλεργικές αντιδράσεις και/ἡ ασθένειες των αναπνευστικών οδών, καρκίνο ή/και βλάβη της γεννητικότητας. Ο κίνδυνος από την εισπνοή σκόνης εξαρτάται από την εκάστοτε έκθεση σ' αυτήν. Να χρησιμοποιείτε αναρρόφηση κατάλληλη για την εκάστοτε δημιουργουμένη σκόνη, να φοράτε επίσης έναν κατάλληλο προσωπικό προστατευτικό εξοπλισμό και να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. Να αναθέτετε την κατεργασία αμιαντούχων υλικών πάντοτε σε ειδικώς εκπαιδευμένα άτομα.

Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα από λειαντική σκόνη και χημικές ουσίες μπορούν, υπό δυσμενείς συνθήκες, να autoanavφλεχθούν και να εκραγούν. Να αποφεύγετε τη δημιουργία σπινθηρισμού με φορά προς το δοχείο σκόνης καθώς και την υπερθέρμανση του ηλεκτρικού εργαλείου και των υπό λείανση αντικειμένων, να αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις υποδείξεις κατεργασίας του παραγωγού του υλικού καθώς και τις διατάξεις που ισχύουν στη χώρα σας για τα υπό κατεργασία υλικά.

Στα γρήγορα:

1 Ταινία τροχίσματος-Διάταξη σύσφιξης (GI75/GI150)

2 Κάλυμμα/Αναστολέας (GI75/GI150)

3 Φλογοπαγίδα (GI75/GI150)

4 Bída με αστεροειδή λαβή, κουτί γρεζιών (GI75/GI150)

5 Στήριγμα λείανσης (GI75/GI150)

6 Κουτί γρεζιών (GI75/GI150)

7 Μοχλός για διάταξη κλίσης (GI75/GI150)

8 Πλευρικό καπάκι (GI75/GI150)

9 Έκκεντροι σφιγκτήρες GIC

10 Έκκεντρος μοχλός

11 Bídeç συναρμολόγησης

12 Κινητήρια μηχανή, τροχός πέδησης

13 Μοχλός σύσφιξης, παραλληλότητα τροχού πέδησης

14 Υποδοχή σύνδεσης

15 Κάδος με κοντέινερ

16 Λαβή

17 Πέλματα

18 Μοχλός, τοποθέτηση τροχού πέδησης στο τεμάχιο επεξεργασίας

19 Τροχός πέδησης

20 Μοχλός σύσφιξης

21 Μοχλός σύσφιξης, απόσταση τροχού πέδησης

22 Μανιβέλα, ρύθμιση πίεσης

23 Bída, ρύθμιση páγας οδήγησης

24 Páya odýnynos

25 Άνοιγμα διάκενου

26 Μοχλός σύσφιξης

27 Σωλήνας ψυκτικού με ακροφύσιο

28 Βαλβίδα διακοπής

29 Μαγνητικός συγκρατητήρας

30 Διακόπτης ενεργ./απενεργ., αντλία ψυκτικού μέσου

31 Εύκαμπτος σωλήνας απορροής, επιστροφή ψυκτικού

32 Δοχείο ψυκτικού μέσου

Οδηγίες συναρμολόγησης (Εικόνες 1-3).

Ταινιολειαντήρας GI75/GI150.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Αποσυναρμολογήστε τη φλογοπαγίδα (3).

Αποσυναρμολογήστε το στήριγμα λείανσης (5), το κουτί γρεζιών (6) και τη βίδα με αστεροειδή λαβή (4).

Ανοίξτε το πλευρικό καπάκι (8).

Λύστε τη διάταξη σύσφιξης (1) και αφαιρέστε την ταινία τροχίσματος.

Κλείστε το πλευρικό καπάκι.

Χαλαρώστε τον μοχλό για την διάταξη κλίσης (7) και τοποθετήστε τον ταινιολειαντήρα σχεδόν οριζόντια.

Συσκευή λείανσης στρογγυλών στοιχείων GIC.

Βγάλτε το μηχάνημα από τη συσκευασία και συναρμολογήστε τα εξαρτήματα όπως περιγράφεται στο συνημμένο φύλλο.

Σπρώξτε τη συσκευή λείανσης στρογγυλών στοιχείων κόντρα στον ταινιολειαντήρα και ευθυγραμμίστε τις τρύπες για τις βίδες (11).

Ενώστε τα δύο μηχανήματα, στερεώνοντας τους δύο έκκεντρους σφιγκτήρες (9) με τις 4 βίδες (11) και σφίγγοντας έπειτα με τον έκκεντρο μοχλό (10). Σφίξτε τον μοχλό σύσφιξης (20) καθώς και τη βίδα με την πεταλούδα.

Συνδέστε το καλώδιο σύνδεσης στο σημείο σύνδεσης στον διακόπτη του ταινιολειαντήρα GI75/GI150.

Δοχείο ψυκτικού μέσου GXW (Εικόνες 3+4).

Τοποθετήστε το δοχείο στην πλάκα δαπέδου της συσκευής λείανσης στρογγυλών στοιχείων.

Γεμίστε το δοχείο ψυκτικού με περ. 30–35 λίτρα ψυκτικό μέσο.

Τοποθετήστε το καπάκι με την μονάδα αντλίας πάνω στο δοχείο και συναρμολογήστε το λάστιχο εκροής (31) στο στόμιο σύνδεσης του κάδου (15).

Τοποθετήστε το λάστιχο ψυκτικού (27) στη συσκευή λείανσης στρογγυλών στοιχείων.

Ο σωλήνας ψυκτικού πρέπει να είναι έτοι τοποθετημένος, ώστε να μην μπορεί να παρασυρθεί από τον τροχό πέδησης ή το τεμάχιο επεξεργασίας.

Τοποθετήστε το βύσμα της μονάδας ψυκτικού στην πρίζα (14).

Συναρμολόγηση/Αντικατάσταση λειαντικής ταινίας.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Χαλαρώστε τη διάταξη σύσφιξης (1) και τοποθετήστε μια λειαντική ταινία με μήκος 75 x 2000/150 x 2000 mm.

Η ένδειξη κατεύθυνσης κίνησης της λειαντικής ταινίας πρέπει να ταυτίζεται με τη φορά περιστροφής.

Σφίξτε την λειαντική ταινία με τη διάταξη σύσφιξης (1).

Κινήστε τη λειαντική ταινία με το χέρι και ελέγξτε μήπως ξεφεύγει αριστερά ή δεξιά από τον κύλινδρο επαφής.

Ρυθμίστε την οδήγηση του τροχού μετάδοσης κίνησης στον ταινιολειαντήρα κατά τέτοιο τρόπο, ώστε η ταινία να κινείται στη μέση. Η ακριβής ευθυγράμμιση επιτυγχάνεται με ενεργοποιημένο το μηχάνημα.

Ενεργοποιήστε τον ταινιολειαντήρα μόνο για λίγο.

Ελέγξτε αν ο δίσκος επαφής περιστρέφεται σύμφωνα με την κατεύθυνση του βέλους.

Απενεργοποιήστε πάλι τον ταινιολειαντήρα.

Σε περίπτωση που ο δίσκος επαφής περιστρέφεται αντίθετα από την κατεύθυνον του βέλους, πρέπει να αλλαχθεί η κατεύθυνον περιστροφής του κινητήρα από έναν αρμόδιο ειδικό.

Ρύθμιση της ράβδου οδήγποης (Εικόνες 3Α+5).

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Λύστε τις δύο βίδες (23) και ρυθμίστε την απόσταση της ράβδου οδήγησης από τον τροχό πέδησης:

- Διάμετρος σωλήνα 10–12 mm: Ρύθμιση σύμφωνα με την εικόνα «1».

- Διάμετρος σωλήνα 10–130 mm: Ρύθμιση σύμφωνα με την εικόνα «2».

Σφίξτε πάλι τις βίδες (23).

Ρύθμιση τροχού πέδησης (Εικόνα 3).

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Ρύθμιση παραλληλότητας.

Λύστε το μοχλό σύσφιξης (20) και ρυθμίστε με τη λαβή (16) τον τροχό πέδησης (19) με τέτοιο τρόπο, ώστε βλέποντάς τον από πάνω να κινείται παράλληλα προς τον δίσκο επαφής. Έτσι επιτυγχάνεται ομοιόμορφη πίεση και ομοιόμορφη εικόνα λείανσης. Η ιδανική ρύθμιση διαπιστώνεται με δοκιμή στην πράξη.

Ρύθμιση της κλίσης.

Λύστε τον μοχλό σύσφιξης (20) και ρυθμίστε τον τροχό πέδησης (19) με τη βίδα με αστεροειδή λαβή (19) με τέτοιο τρόπο, ώστε το τεμάχιο που επεξεργάζεστε να κλίνει ελαφρώς αριστερά.

Όσο περισσότερη κλίση έχει ο τροχός πέδησης, τόσο μεγαλύτερη η ταχύτητα πρόωσης. Η ιδανική ρύθμιση διαπιστώνεται με δοκιμή στην πράξη.

Ρύθμιον της απόστασης μεταξύ τροχού πέδησης, επεξεργαζόμενου τεμαχίου και κυλίνδρου επαφής.

Λύστε τον μοχλό σύσφιξης (21).

Κινήστε τη μονάδα οδήγησης με τον μοχλό (18) προς τα πίσω.

Τοποθετήστε το προς επεξεργασία τεμάχιο.

Κινήστε τη μονάδα οδήγησης πάλι προς τα εμπρός, έτσι ώστε ο τροχός πέδησης να ακουμπά στο τεμάχιο.

Ρυθμίστε το πλάτος διάκενου (25) σε 1 mm.

Σφίξτε πάλι τον μοχλό (21).

Ρύθμιση της πίεσης.

Ρυθμίστε με τον μοχλό (22) την πίεση επαφής του τροχού πέδησης στο τεμάχιο:

• Περιστροφή προς τα δεξιά: μεγάλη πίεση.
• Περιστροφή προς τα αριστερά: χαμηλή πίεση.

Η υπερβολικά υψηλή πίεση μπορεί να επιφέρει μεγαλύτερη φθορά στον τροχό πέδησης και στη λειαντική ταινία!

Οδηγίες λειτουργίες.

Θέση σε λειτουργία κι εκτός λειτουργίας.

Ενεργοποιήστε το μηχάνημα μόνο αφού πρώτα εκτελέσετε όλες τις απαραίτητες ρυθμίσεις. Δεν πρέπει να υπάρχει τοποθετημένο τεμάχιο για επεξεργασία στη μηχανή.

Τοποθετήστε το βύσμα της μονάδας της συσκευής λείανσης στρογγυλών στοιχείων στην πρίζα που βρίσκεται στον ταινιολειαντήρα.

Ενεργοποίηση/Απενεργοποίηση ταινιολειαντήρα/ συσκευής λείανσης στρογγυλών στοικείων. GI75/GI150\*

Ενεργοποίηση:

Απασφαλίστε και σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (15*). Πιέστε το πλήκτρο «Ι» (19*).

Η συσκευή λείανοης στρογγυλών στοιχείων ενεργοποιείται μαζί αυτόματα.

Ελέγξτε τη φορά περιστροφής του τροχού πέδησης. Η φορά περιστροφής του κινητήρα επιτρέπεται να αλλαχθεί μόνο από ειδικό πλεκτρολόγο.

Απενεργοποίηση:

Σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (15*). Πιέστε το πλήκτρο «0» (19*).

Η συσκευή λείανσης στρογγυλών στοιχείων απενεργοποιείται μαζί αυτόματα.

Το μηχάνημα συνεχίζει να κινείται για 50

δευτερόλεπτα μετά τη θέση του σε λειτουργία.

(* θα το βρείτε στις οδηγίες λειτουργίας του μηχανήματος)

Πλήκτρο έκτακτης απενεργοποίησης.

Σε περιπτώσεις κινδύνου πιέστε το κόκκινο πλήκτρο έκτακτης απενεργοποίησης για να απενεργοποιήσετε το μηχάνημα.

Ενεργοποίηση/Απενεργοποίηση αντλίας ψυκτικού.

Ρυθμίστε το διακόπτη στη θέση «1». Η αντλία ψυκτικού πρέπει να είναι πάντα ενεργοποιημένη σταν γίνεται μεγάλη αφαίρεση υλικού.

Φοράτε προστατευτικά γυαλιά.

Πριν από την έναρξη της εργασίας βεβαιωθείτε ότι έχουν διεξαχθεί σωστά και έχουν ελεγχθεί όλες οι περιγραφόμενες ρυθμίσεις.

Λείανση σωλήνων (Εικόνες 5+6).

Κινήστε τον τροχό πέδησης με τον μοχλό (18) προς τα πίσω.

Τοποθετήστε το τεμάχιο επεξεργασίας τουλάχιστον 30 mm μέσα στην υποδοχή υλικού.

Ανοίξτε τη βαλβίδα ψυκτικού μέσου (28). Ρυθμίστε την ποσότητα ψυκτικού με τη βαλβίδα διακοπής (28).

Κινήστε τον τροχό πέδησης με τον μοχλό (18) πάλι προς τα εμπρός, έτσι ώστε το επεξεργαζόμενο τεμάχιο να περιστρέφεται μαζί και να προχωρεί μέσα στο μηχάνημα.

Τραβήξτε τον μοχλό (18) προς τα πίσω, όταν το τεμάχιο βρίσκεται ακόμα 30 mm μέσα στην οδήγηση.

Βγάλτε το τεμάχιο από το μηχάνημα.

Σε περίπτωση πολύ υψηλής ή μικρής ταχύτητας πρόωσης, πρέπει να αλλάξετε την κλίση του τροχού πέδησης.

Θόρυβοι Τιμές εκπομπής.

Χωρίς φορτίο

Λείανον

Στάθμη ακουστικής

πίεσης μετρημένη

σύμφωνα με την καμπύλη

Α στη θέση εργασίας L_pA

(δεξ. 20 μPa), σε ντεσιμπέλ 83,5 94

Ανασφάλεια K_

σε ντεσιμπέλ 4 4

Στάθμη ακουστικής

ισχύος μετρημένη

σύμφωνα με την καμπύλη

A L_wA ( 1 pW),

ντεσιμπέλ 93,5 100,5

Ανασφάλεια K_wA , σε

ντεσιμπέλ 2,5 2,5

Συνθήκες λειτουργίας

Αριθ. στροφών (/min) 3000 3000

Υλικό

ανοξείδωτος - χάλυβας

Διαστάσεις

Σωλήνας, διάμετρος 42,4 mm

Taivía λείανσης

GRIT by Fein - 120R

ΠΑΡΑΤΗΡΗΣΗ: Το άθροισμα που απορρέει από τη μετρηθείσα τιμή καθώς και η αντίστοιχη ανασφάλεια αποτελούν το ανώτατο όριο των τιμών που μπορεί να εμφανιστούν κατά τη διεξαγωγή των μετρήσεων.

Φοράτε ωτασπίδες!

Υπολογισμός τιμών μέτρησης σύμφωνα με το πρότυπο προϊόντος (βλέπε τελευταία σελίδα αυτών των οδηγιων λειτουργίας).

Συντήρηση και Service.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Η συντήρηση/Η επισκευή επιτρέπεται επιτρέπεται να διεξαχθεί μόνο από έναν ειδικό τεχνίτη/μια ειδική τεχνίτρια.

Για τη συντήρηση/την επισκευή σας συνιστάμε το Service της FEIN, τα εξουσιοδοτημένα συνεργεία της FEIN και τις συμβαλλόμενες αντιπροσωπείες της FEIN.

Εάν υπάρχει φθορά στο καλώδιο σύνδεσης του μηχανήματος, πρέπει αυτό να αντικατασταθεί από ειδικά κατασκευασμένο αγωγό σύνδεσης που θα προμηθευτείτε από το σέρβις πελατών της FEIN.

Τον τρέχοντα πίνακα ανταλλακτικών θα τον βρείτε στο διαδίκτυο στη σελίδα www.fein.com.

Καθημερινές εργασίες συντήρησης

Αδειάζετε το δοχείο ψυκτικού. Διαχωρίζετε και απορρίπτετε το ψυκτικό και τη μεταλλική σκόνη. Καθαρίζετε τη λεκάνη (15). Αποκαταστήστε τυχόν εμφράξεις στο σύστημα απορροής.

Καθαρίζετε το μηχάνημα από έξω με πεπιεσμένο αέρα.

Εγγύνοη.

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN.

Στη συσκευασία του μηχανήματός σας μπορεί να περιέχεται μόνο ένα τμήμα των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες χρήσης.

Δήλωση συμμόρφωσης.

Η δήλωση συμμόριφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας EZΕΣ (Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της ΕΕ ή της EZΕΣ. Μετά τη διάθεση του προϊόντος στην αγορά της ΕΕ, το σήμα UKCA παύει να ισχύει. Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει.

Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.

Τεχνικά έγγραφα από:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Προστασία του περιβάλλοντος, απόσυροη.

Οι συσκευασίες, όπως και τα άχρηστα μηχανήματα και εξαρτήματα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Διαγράμματα σύνδεσης.

Τύπος GIC Σελίδα 99

Τύπος GIC2V Σελίδα 100

Τύπος GXW Σελίδα 101

Τύπος GXW2V Σελίδα 102
