GRIT GIC - Slipmaskin Fein - Gratis bruksanvisning och manual

Märke	Fein
Modell	GRIT GIC
Produkttyp	Radius slipmodul
Användning	Slipning och polering av cirkulära rör av stål, lättmetall och massiv rundstång
Kompatibel rördiameter	10 – 130 mm
Tomgångshastighet	3000 varv/min
Ljudtrycksnivå (slipning)	94 dB(A)
Ljudintensitetsnivå (slipning)	100,5 dB(A)
Strömförsörjning	Anslutning till trefasnät via bandslipmaskin GI75/GI150
Slipbandslängd	2000 mm (bredd 75 eller 150 mm beroende på GI75/GI150)
Kylsystem	Kylenhet GXW med pump
Kyltankens kapacitet	30 – 35 liter
Kompatibla material	Stål, rostfritt stål, lättmetall
Säkerhetsskydd	Nödstopp, ögonskydd, hörselskydd, dammfilter
Underhåll	Tömning och rengöring av tanken, utvändig rengöring med tryckluft
Reparerbarhet	Reparation av fackman, reservdelar på www.fein.com
Garanti	Enligt lagstadgade bestämmelser
Certifieringar	CE, UKCA

Vanliga frågor - GRIT GIC Fein

Hur monterar jag GIC-modulen på bandslipmaskinen GI75/GI150?

Dra ur kontakten. Demontera skyddsskärmen, slipstödet, spånlådan och stjärnskruven. Öppna sidokåpan, lossa spännanordningen och ta bort bandet. Stäng kåpan. Lossa tippspaken och ställ slipmaskinen horisontellt. Tryck modulen mot slipmaskinen, justera hålen, fäst med excenterklämmor med 4 skruvar, dra sedan åt excenterspaken och spännspaken. Anslut strömkabeln till slipmaskinens strömbrytare.

Vilken typ av slipband ska jag använda?

Använd ett slipband på 75 x 2000 mm eller 150 x 2000 mm beroende på slipmaskinsmodell (GI75 eller GI150). Märkningen av rotationsriktningen måste överensstämma med maskinens rotationsriktning.

Hur justerar jag avståndet mellan bromshjulet och arbetsstycket?

Lossa spännspaken (21). Tippa drivenheten bakåt med spaken (18). Placera arbetsstycket. Tippa enheten framåt tills bromshjulet nuddar arbetsstycket. Ställ in ett mellanrum på 1 mm (spaltöppning 25). Dra åt spännspaken (21).

Hur justerar jag bromshjulets tryck?

Använd veven (22): vrid medurs för att öka trycket, moturs för att minska. För högt tryck kan orsaka för tidigt slitage på bromshjulet och slipbandet.

Hur använder jag kylsystemet?

Fyll tanken med 30-35 liter kylvätska. Öppna avstängningsventilen (28) för att ställa in flödet. Starta pumpen via strömbrytaren (30) i läge '1'. Använd systemet vid stor materialavverkning.

Vad gör jag i en nödsituation?

Tryck omedelbart på den röda nödstoppsknappen. Maskinen stannar efter cirka 50 sekunder. Vänta tills maskinen stannat helt innan du ingriper.

Hur rengör jag apparaten efter användning?

Töm tanken på kylvätska. Separera kylvätskan från metallstoftet och avfallshantera dem. Rengör behållaren (15). Vid behov, rensa avloppssystemet. Rengör apparatens utsida med tryckluft.

Vilken skyddsutrustning ska jag bära?

Bär ögonskydd, hörselskydd, dammfilter, handskar och förkläde. Undvik lösa kläder, smycken och långt hår.

Hur byter jag slipband?

Koppla bort maskinen. Lossa spännanordningen (1). Ta bort det gamla bandet och placera det nya i enlighet med rotationsriktningen. Dra åt spännanordningen. Vrid bandet för hand för att centrera, gör sedan finjustering när maskinen är igång.

Var hittar jag reservdelar?

Reservdelslistan finns på www.fein.com. För reparationer, kontakta FEINs kundservice eller en auktoriserad verkstad. Skadade strömkablar måste bytas mot specialkablar från FEINs service.

BRUKSANVISNING GRIT GIC Fein

Slå bändslipemaskinen bare kort på. Kontroller om kontaktskiven dreies tilsvarende pilretningen.

Hvis kontaktskiven dreier mot pilretningen, skal motorens dreieretning omstilles av en fagmann.

Slå bändslipemaskinen/rundslipemodulen på/av. GI75/GI150\*

Innkobling:

Översättning av bruksanvisning i original.

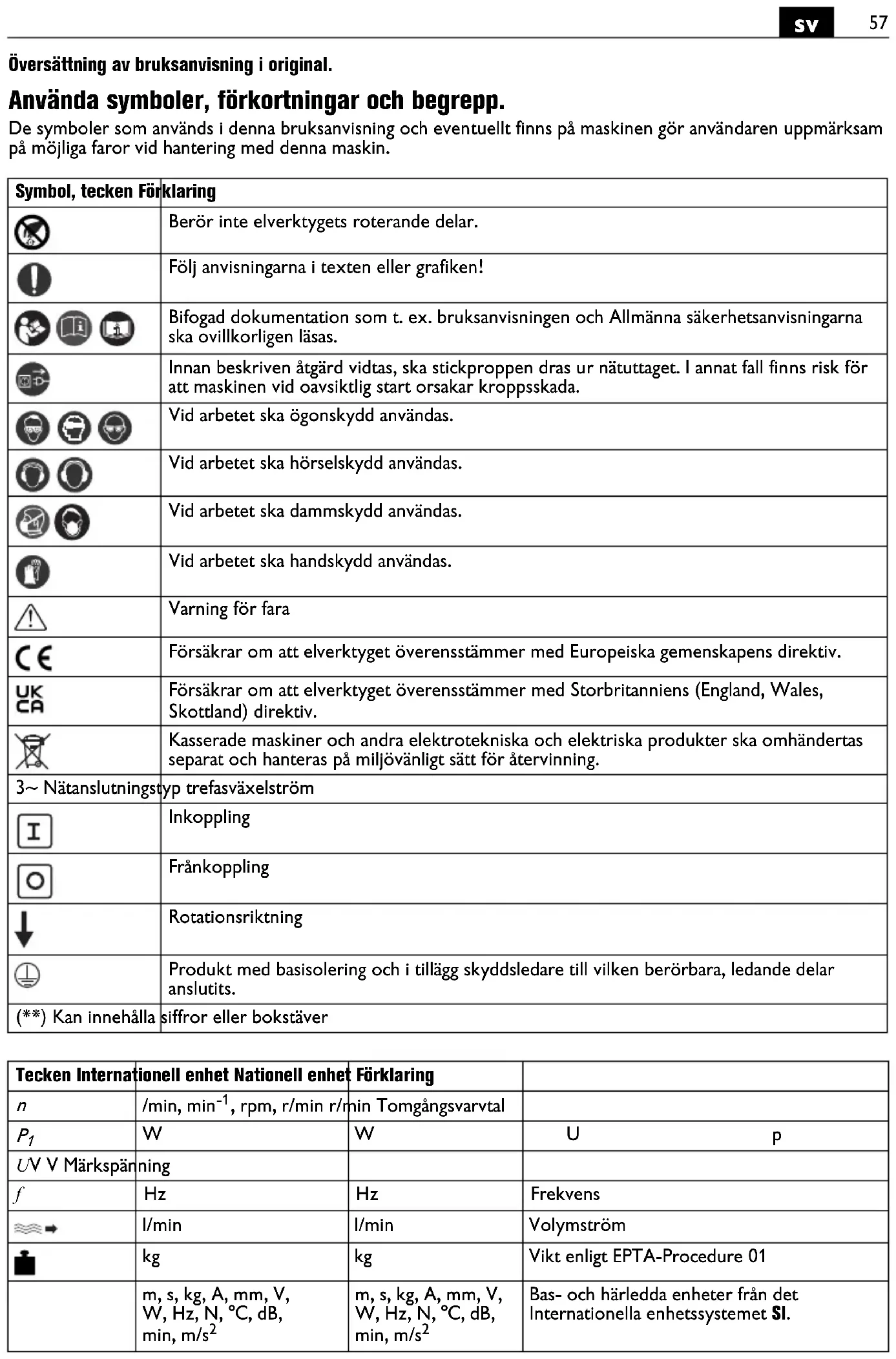

Använda symboler, förkortningar och begrepp.

De symboler som används i denna bruksanvisning och eventuellt finns på maskinen gör användaren uppmärksam på möjliga faror vid hantering med denna maskin.

Symbol, tecken Förklaring
		Berör inte elverktygets roterande delar.
		Följ anvisningarna i texten eller grafiken!
		Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
		Innan beskriven åtgärd vidtas, ska stickpropen dras ur nätuttaget. I annat fall finns risk för att maskinen vid oavsiktlig start orsakar kroppsskada.
		Vid arbetet ska ögonskydd användas.
		Vid arbetet ska hörselskydd användas.
		Vid arbetet ska dammskydd användas.
		Vid arbetet ska handskydd användas.
		Varning för fara
		Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
		Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
		Kasserade maskiner och andra elektrotekniska och elektriska produkter ska omhändertas separat och hanteras på miljövänligt sätt för återvinning.
3~ Nätanslutningstyp trefasväxelström
		Inkoppling
		Fränkoppling
		Rotationsriktning
		Produkt med basisolering och i tillägg skyddsledare till vilken berörbara, ledande delar anslutits.
(**) Kan innehålla siffror eller bokstäver

Tecken Internationell enhet Nationell enhet Förklaring
n	/min, min ^-1 , rpm, r/min r/min Tomgångsvarvtal
P_1	W	W	U p
UV V Märkspänning
f	Hz	Hz	Frekvens
	l/min	l/min	Volymström
	kg	kg	Vikt enligt EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

Använd inte maskinen innan du noggrant läst denna bruksanvisning och fullständigt förstått alla anvisningar inklusive figurer, specifikationer och säkerhetsregler.

Beakta även tillämpliga nationella bestämmelser för elektrisk säkerhet och arbetarskydd (i Tyskland: BGV A2, BGR 500).

Ignoreras säkerhetsanvisningarna i nämnda underlag finns risk för elektrisk chock, brand och/eller allvarlig personskada.

Denna bruksanvisning bör förvaras för senare bruk och bifogas maskinen vid försäljning eller överlåtelse.

Läs och beakta bruksanvisningen för bandslipen GI75/GI150 som ska monteras på denna maskin.

För montering av rundslipningsenheten på bandslipen använd endast medföljande fästelement. En felaktig montering kan leda till att rundslipningsenheten under arbetet lossar från bandslipen och sedan orsakar allvarliga olyckor.

Maskinens användning

Rundslipningsenheten GIC i kombination med bandslipen GI75/GI150 får uteslutande användas för finslipning av rörändor vars diameter D = 10–130 mm med av Fein godkända insatsverktyg och tillbehör i väderskyddad omgivning.

Kylmedelsenheten GXW är avsedd för kylning av arbetsstycket.

Speciella säkerhetsanvisningar.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Undvik under arbetet löst hängande kläder, smycken eller långt öppet hår. Löst hängande föremål kan oaktat skyddsanordningarna dras in av rörliga delar och sedan leda till personskada.

Kontrollera före påkoppling att inget arbetsstycke ligger kvar i rundslipningsenheten. Arbetsstycket kan slungas ut och leda till allvarliga olyckor.

Berör inte roterande slipband. Risk för person-skada.

Tryck vid farlig situation genast på nödstoppsfrånkopplaren. Efter frånkoppling fortsätter maskinen att gå upp till 50 sekunder.

Rengör regelbundet maskinens ventilationsöppningar. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Endast en elektriker får montera maskinens stickkontakt. Skyddsledaren i nätuttaget måste vara ansluten till elnätets skyddsjordning.

Dra ut stickproppen innan service eller reparation utförs! En oavsiktligt påkopplad maskin kan leda till allvarlig personskada.

Låt maskinens elektriska säkerhet regelbundet kontrolleras enligt tillämpliga lagbestämmelser. En okontrollerad maskin kan orsaka en elstöt!

Kontrollera motorns rotationsriktning före första driftstarten. Fel rotationsriktning kan leda till att arbetsstycket slungas ut och orsaka olycka. Endast en elektriker får koppla om rotationsriktningen.

Arbeta alltid med full uppmärksamhet och omsorg speciellt vid insättning och uttagning av materialet. Om du ger efter på uppmärksamheten finns risk för att händerna allvarligt skadas.

Ytan som bearbetas kan bli mycket het. Berör inte ytan med handen.

Var försiktig vid bearbetning av kort och tunt material. Vid insättning och uttagning finns risk för att händerna grips av slipbandet eller bromshjulet och skadas.

Vid längre rör och runt material rekommenderar vi användning av rörgejd GXIS-1/GXIS-2.

Var försiktig efter frånkoppling. Efter frånkoppling fortsätter maskinen att gå upp till 50 sekunder. Utför inställningar och servicearbeten endast när slipbandet står stilla.

Hantering av hälsovådligt damm

Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.

Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.

Översikt.

1 Slipbandets spännanordning (GI75/GI150)
2 Skydd/anslag (GI75/GI150)
3 Gnistskydd (GI75/GI150)
4 Stjärnskruv för spänlådan (GI75/GI150)
5 Slipstöd (GI75/GI150)
6 Spänlåda (GI75/GI150)
7 Spak för tippanordning (GI75/GI150)
8 Sidolock (GI75/GI150)
9 Excenterklämmor GIC
10 Excenterspak
11 Montageskruvar

12 Drivmotor för bromshjul
13 Spännspak för bromshjulsparallellitet
14 Anslutningsdon
15 Kar med container
16 Handtag
17 Ställbara ben
18 Spak, lägger an bromshjulet mot arbetsstycket
19 Bromshjul
20 Spännarm
21 Spännspak för bromshjulsavständ
22 Vev för inställning av anliggningstryck
23 Skruv för inställning av styrskena
24 Styrskena
25 Spaltöppning
26 Spännspak
27 Kylmedelsslang med munstycke
28 Spärrventil
29 Magnethållare
30 Strömställare för kylmedelspump
31 Avtappningsslang för kylvätskans avtappning
32 Kylvätskebehållare

Monteringsanvisningar (Figurer 1–3).

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Ta bort gnistskyddet (3).

Ta bort slipstödet (5), spånlådan (6) och stjärngreppsskruven (4).

Öppna sidolocket (8).

Lossa spännanordningen (1) och ta bort slipbandet.

Stäng sidolocket.

Lossa spaken för tippanordningen (7) och ställ upp bandslipen nära nog vågrätt.

Ta verktyget ur förpackningen och montera tillbehöret enligt beskrivning i bilagan.

Skjut rundslipningsenheten mot bandslipen och rikta in skruvhålen (11).

Koppla samman båda maskinerna genom att med de 4 skruvarna (11) fästa båda excenterklämmorna (9) och sedan dra fast excenterspaken (10). Dra med muttern fast spännspaken (20) och skruven.

Anslut matarkabeln till kontakten på bandslipens GI75/GI150 strömställare.

Kylmedelenhet GXW (Figurer 3+4).

Ställ upp behållaren på rundslipningsenhetens golvplatta.

Fyll kylmedelsbehållaren med ca 30–35 liter kylmedel. Lägg upp locket med pumpenheten på behållaren och montera utloppsslangen (31) på karets (15) anslutningsstuts.

Montera kylmedelsslangen (27) på rundslipningsenheten.

Kylmedelsslangen ska vara monterad så att den inte berörs av bromshjulet eller arbetsstycket.

Anslut kylmedelenhetens stickkontakt till stickuttaget (14).

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Lossa spännanordningen (1) och lägg upp ett slipband med måtten 75 x 2000/150 x 2000 mm.

Slipbandets utmärkta löpriktning måste stämma överens med rotationsriktningen.

Spänn slipbandet med spännanordningen (1).

Rotera slipbandet för hand och kontrollera att det på kontaktrullen varken löper åt vänster eller höger.

Ställ in drivhjulets styrning på bandslipen så att slipbandet löper centriskt. Exakt justering ska ske på inkopplad maskin.

Koppla helt kort på bandslipen. Kontrollera att kontaktskivan roterar i pilens riktning.

Koppla åter från bandslipen.

Om kontaktskivan roterar i motsatt riktning till pilen måste en elektriker koppla om motorns rotationsriktning.

Ställ in styrskenan (Figurer 3A+5).

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Lossa båda skruvarna (23) och ställ in avståndet mellan styrskenan och bromshjulet:

• Rördiameter 10–12 mm: Inställning enligt bild "1".
• Rördiameter 10–130 mm: Inställning enligt bild "2".

Dra åter fast skruvarna (23).

Inställning av bromshjulet (Figur 3).

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

Inställning av parallellitet.

Lossa spännspaken (20) och ställ med handtaget (16) in bromshjulet (19) så att det uppifrån sett löper parallellt med kontaktskivan. Härvid uppnås ett jämnt anliggningstryck och likformigt slipresultat. Den bästa inställningen kan du endast prova dig fram till genom praktiska försök.

Inställning av lutningen.

Lossa spännspaken (20) och ställ in bromshjulet (19) med stjärnvredsskruven (19) mot arbetsstycket så att det lutar en aning åt vänster.

Ju större bromshjulets lutning är, desto större blir matningshastigheten. Den bästa inställningen kan du endast prova dig fram till genom praktiska försök.

Ställ in avståndet mellan bromshjulet, arbetsstycket och kontaktrullen.

Lossa spännspaken (21).

Sväng drivenheten tillbaka med spaken (18).

Sätt in arbetsstycket.

Sväng drivenheten åter framåt så att bromshjulet ligger an mot arbetsstycket.

Ställ in spaltmättet (25) på 1 mm.

Dra åter fast spännspaken (21).

Ställ in anliggningstrycket.

Ställ med veven (22) in bromshjulets anliggningstryck mot arbetsstycket:

• Vridning medurs: högre anliggningstryck.
• Vridning moturs: mindre anliggningstryck.

Ett för högt anliggningstryck kan medföra ökat slitage på bromshjulet och slipbandet!

Bruksanvisningar.

In- och urkoppling.

Koppla på maskinen först sedan alla inställningar gjorts. Ett arbetsstycke får inte finnas i maskinen.

Anslut rundslipningsenhetens stickkontakt till stickutta-get på bandslipen.

Lås upp nödstopp-knappen (15*) och fäll upp den. Tryck på knappen "I" (19*).

Rundslipningsenhet startar automatiskt.

Kontrollera bromshjulets rotationsriktning.

Endast en elektriker får koppla om motorns rotationsriktning.

Frånkoppling:

Fäll upp nödstopp-knappen (15 ^ ). Tryck på knapp "0" (19 ^ ).

Rundslipningsenheten kopplas automatiskt från.

Efter frånkoppling fortsätter maskinen att gå ca 50 s.

Tryck vid en farlig situation den röda nödstopp-knappen för att stänga av maskinen.

Ställ strömställaren i läget "1". Kylmedelspumpen måste alltid vara påkopplad för hög nedslipningsgrad.

Använd skyddsglasögon.

Kontrollera innan arbetet påbörjas att alla ovan beskrivna inställningar har utförts korrekt och kontrollerats.

Slipning av rör (Bilder 5+6).

Sväng med spaken (18) tillbaka bromshjulet.

Skjut in arbetsstycket minst 30 mm i materialfästet.

Öppna kylmedelsventilen (28). Reglera kylmedelsmängden med spärrventilen (28).

Sväng med spaken (18) bromshjulet åter framåt så att arbetsstycket roterar och löper genom maskinen.

Dra spaken (18) tillbaka när arbetsstycket ännu stöds ca 30 mm i gejden.

Ta arbetsstycket ur maskinen.

Vid för hög eller för låg matningshastighet måste bromshjulets lutning förändras.

Bulleremissionsvärden

Tomgång Slipning

Uppmätt A-vägd emissions-

ljudtrycksnivå vid arbetsplatsen

L_pA (re 20 μPa) i decibel 83,5 94

Onoggrannhet K_pA , i decibel 4 4

Uppmätt A-vägd ljudtrycksnivå

L_wA (re 1 pW) i decibel 93,5 100,5

Onoggrannhet K_pA , i decibel 2,5 2,5

Driftsvillkor

Varvtal (/min) 3000 3000

Material – rostfritt stål

Dimension

Rör, diameter

- 42,4 mm

Slipband

GRIT by Fein

- 120R

ANMÄRKNING: Summan av uppmätt emissionsvärde och tillhörande onoggrannhet bildar övre gränsen för de värden som kan uppstå vid mätningar.

Använd hörselskydd!

Mätvärdena har tagits fram enligt tillämplig produkt-norm (se bruksanvisningens sista sida).

Underhåll och kundservice.

Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen.

En reparation får endast utföras av en yrkesarbetare enligt tillämpliga föreskrifter.

För reparation rekommenderar vi FEIN-kundservice, FEIN-märkesverkstad och FEIN-representationer.

När maskinens nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kundservicen tillhandahåller.

Den aktuella reservdelslistan för denna produkt hittar du i Internet på adress www.fein.com.

Dagliga underhållsåtgärder

Töm kylmedelsbehållaren. Skilj åt och disponera kylmedlet och metalldammet.

Rengör karet (15). Åtgärda eventuell tilltäppning i utloppssystemet.

Rengör maskinen utvändigt med tryckluft.

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av maskinen kan vissa delar saknas av de tillbehör som beskrivs eller visas i denna bruksanvisning.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Miljöskydd, avfallshantering.

Förpackning, skrotade maskiner och tillbehör ska hanteras på miljövänligt sätt.

Kopplingsschema.

Typ GIC sida 99

Typ GIC2V sida 100

Typ GXW sida 101

Typ GXW2V sida 102
