GRIT GIC - Schuurmachine Fein - Gratis gebruiksaanwijzing en handleiding

Merk	Fein
Model	GRIT GIC
Producttype	Radius schuurmodule
Gebruik	Schuren en polijsten van ronde buizen in staal, lichtmetaal en massieve ronde staven
Compatibele buisdiameter	10 – 130 mm
Onbelaste snelheid	3000 t/min
Geluidsdrukniveau (schuren)	94 dB(A)
Geluidsvermogensniveau (schuren)	100,5 dB(A)
Voeding	Aansluiting op driefasennet via bandschuurmachine GI75/GI150
Lengte schuurband	2000 mm (breedte 75 of 150 mm afhankelijk van GI75/GI150)
Koelsysteem	Koelunit GXW met pomp
Inhoud koelvloeistoftank	30 – 35 liter
Geschikte materialen	Staal, roestvrij staal, lichtmetaal
Veiligheidsbescherming	Noodstop, oogbescherming, gehoorbescherming, stofmasker
Onderhoud	Tank legen en reinigen, uitwendige reiniging met perslucht
Repareerbaarheid	Reparatie door vakman, reserveonderdelen op www.fein.com
Garantie	Conform wettelijke voorschriften
Certificeringen	CE, UKCA

Veelgestelde vragen - GRIT GIC Fein

Hoe monteer ik de GIC-module op de bandschuurmachine GI75/GI150 ?

Trek de stekker uit het stopcontact. Verwijder het beschermscherm, de schuursteun, de spanenkast en de stervormige schroef. Open het zijdeksel, draai de klembevestiging los en verwijder de band. Sluit het deksel. Draai de kantelhendel los en stel de schuurmachine horizontaal. Duw de module tegen de schuurmachine, pas de gaten aan, bevestig met de excentrische klemmen met behulp van 4 schroeven, draai vervolgens de excentrische hendel en de klemhendel vast. Sluit de stroomkabel aan op de schakelaar van de schuurmachine.

Welk type schuurband moet ik gebruiken?

Gebruik een schuurband van 75 x 2000 mm of 150 x 2000 mm, afhankelijk van het schuurmachinemodel (GI75 of GI150). De markering van de draairichting moet overeenkomen met de draairichting van de machine.

Hoe stel ik de afstand tussen het remwiel en het werkstuk in?

Draai de klemhendel (21) los. Kantel de aandrijfeenheid naar achteren met de hendel (18). Plaats het werkstuk. Kantel de eenheid naar voren totdat het remwiel het werkstuk raakt. Stel een tussenruimte van 1 mm in (spleetopening 25). Draai de klemhendel (21) vast.

Hoe stel ik de druk van het remwiel in?

Gebruik de zwengel (22): draai met de klok mee om de druk te verhogen, tegen de klok in om te verlagen. Een te hoge druk kan het remwiel en de schuurband voortijdig doen verslijten.

Hoe gebruik ik het koelsysteem?

Vul de tank met 30-35 liter koelvloeistof. Open de afsluitkraan (28) om de stroomsnelheid in te stellen. Schakel de pomp in via de schakelaar (30) op stand '1'. Gebruik het systeem bij aanzienlijke materiaalafname.

Wat te doen bij een noodgeval?

Druk onmiddellijk op de rode noodstopknop. De machine stopt na ongeveer 50 seconden. Wacht tot volledige stilstand voordat u ingrijpt.

Hoe reinig ik het apparaat na gebruik?

Maak de tank van de koelvloeistof leeg. Scheid de koelvloeistof van het metaalstof en verwijder ze. Reinig de tank (15). Ontstop indien nodig het afvoersysteem. Reinig de buitenkant van het apparaat met perslucht.

Welke beschermingsmiddelen moet ik dragen?

Draag oogbescherming, gehoorbescherming, een stofmasker, handschoenen en een schort. Vermijd losse kleding, sieraden en lang haar.

Hoe vervang ik de schuurband?

Koppel de machine los van de stroom. Draai de klembevestiging (1) los. Verwijder de oude band en plaats de nieuwe met inachtneming van de draairichting. Draai de bevestiging vast. Laat de band met de hand draaien om te centreren, voer vervolgens een fijnafstelling tijdens het draaien uit.

Waar vind ik reserveonderdelen?

De lijst met reserveonderdelen is beschikbaar op de website www.fein.com. Neem voor reparaties contact op met de klantenservice van FEIN of een erkende werkplaats. Beschadigde stroomkabels moeten worden vervangen door speciale kabels van de technische dienst van FEIN.

GEBRUIKSAANWIJZING GRIT GIC Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

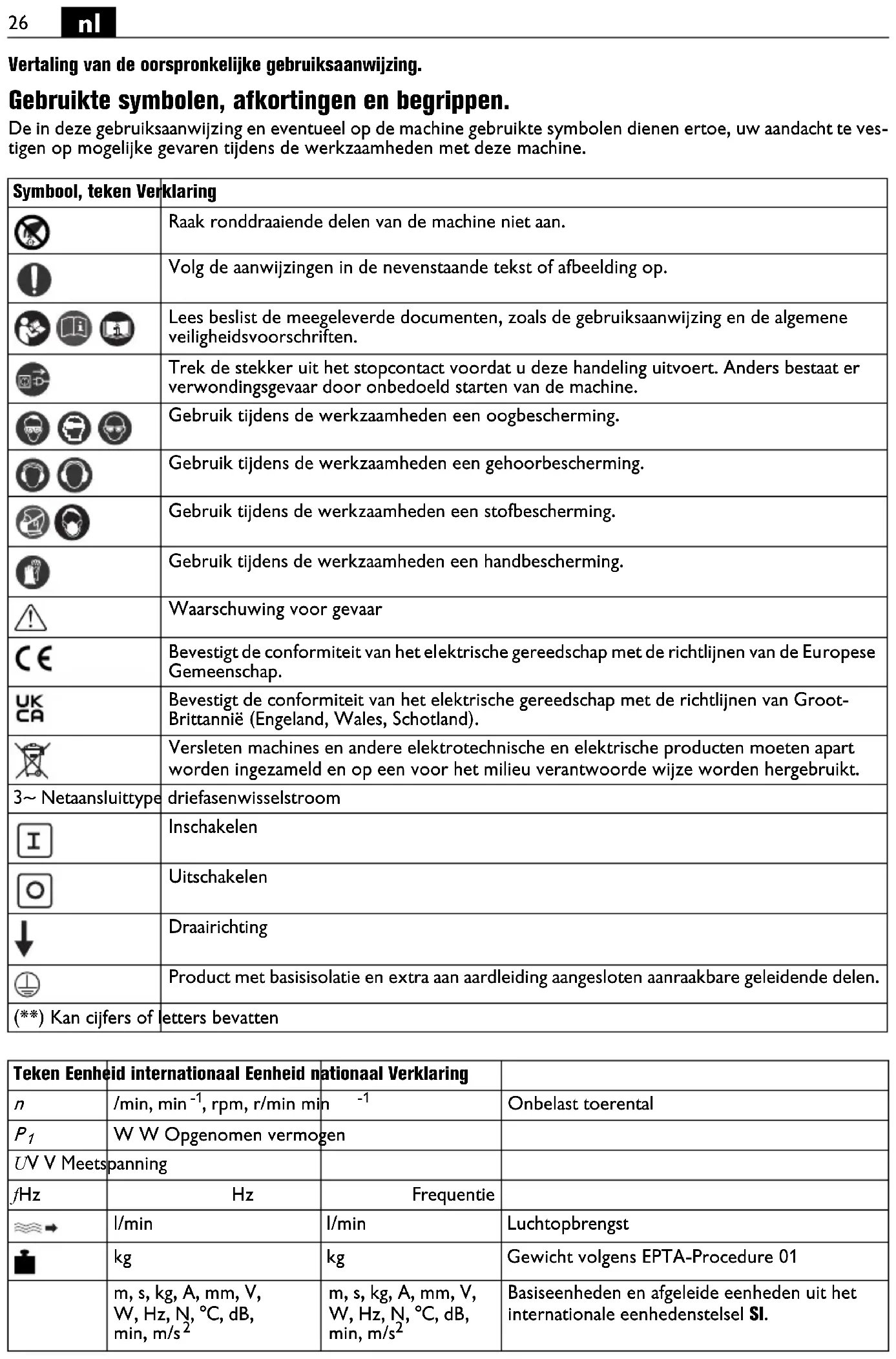

Gebruikte symbolen, afkortingen en begrippen.

De in deze gebruiksaanwijzing en eventueel op de machine gebruikte symbolen dienen ertoe, uw aandacht te vestigen op mogelijke gevaren tijdens de werkzaamheden met deze machine.

Symbool, teken Verklaring
	Raak ronddraaiende delen van de machine niet aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van de machine.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Gebruik tijdens de werkzaamheden een gehoorbescherming.
	Gebruik tijdens de werkzaamheden een stofbescherming.
	Gebruik tijdens de werkzaamheden een handbescherming.
	Waarschuwing voor gevaar
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
	Versleten machines en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
3~ Netaansluittype	driefasenwisselstroom
	Inschakelen
	Uitschakelen
	Draairichting
[8D25]	Product met basisisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen.
(**) Kan cijfers of letters bevatten

Teken Eenheid internationaal Eenheid nationaal Verklaring
n	/min, min ^-1 , rpm, r/min min	^-1	Onbelast toerental
P_1	W W Opgenomen vermogen
UV V Meetspanning
f/Hz	Hz	Frequentie
	l/min	l/min	Luchtopbrengst
	kg	kg	Gewicht volgens EPTA-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

Gebruik deze machine niet voordat u deze gebruiksaanwijzing grondig hebt gelezen en volledig hebt begrepen, inclusief de afbeeldingen, specificaties en veiligheidsregels.

Neem ook de geldende nationale voorschriften voor elektrische veiligheid en de wettelijke maatregelen ter bescherming van de werknemer in acht (in Duitsland: BGV A2 en BGR 500).

Het niet in acht nemen van de veiligheidsvoorschriften in de genoemde documentatie kan tot een elektrische schok, brand en/of ernstig letsel leiden.

Bewaar de gebruiksaanwijzing voor later gebruik en geef deze door aan de volgende gebruiker of eigenaar van de machine.

Lees de gebruiksaanwijzing van de bandschuur-machine GI75/GI150, die op deze machine moet worden gemonteerd, en neem het gelezene in acht.

Gebruik voor de montage van de rondschuurvoorziening op de bandschuurmachine uitsluitend het meegeleverde bevestigingsmateriaal. Een foutieve montage kan ertoe leiden dat de rondschuurvoorziening tijdens de werkzaamheden van de bandschuurmachine losraakt en ernstige ongevallen veroorzaakt.

Bestemming van de machine.

De rondschuurvoorziening GIC in combinatie met bandschuurmachine GI75/GI150 is uitsluitend te gebruiken voor het schuren en polijsten van ronde stalen pijpen, lichtmetalen pijpen en massief rondstaal met een diameter van D = 10–130 mm met de door Fein toegelaten inzetgereedschappen en toebehoren in een tegen weersinvloeden beschermde omgeving. De koelmiddeleenheid GXW is bestemd voor de koeling van het werkstuk.

Bijzondere veiligheidsvoorschriften.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Draag bij de werkzaamheden geen losse kleding of sieraden en draag lang haar niet los. Losse voorwerpen kunnen ondanks de veiligheidsvoorzieningen door bewegende delen worden meegenomen en tot verwondingen leiden.

Controleer voor het inschakelen dat er geen werkstuk in de rondschuurvoorziening ligt. Het werkstuk kan naar buiten worden geslingerd en dit kan tot ernstige ongevallen leiden.

Raak nooit de lopende schuurband aan. Er bestaat verwondingsgevaar.

Druk in gevaarlijke situaties onmiddellijk op de veiligheidsuitschakelknop. De machine loopt maximaal 50 seconden uit.

Reinig regelmatig de ventilatieopeningen van de machine. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

De stekker van de machine mag alleen door een vakman voor elektriciteit worden gemonteerd. De aardaansluiting in het stopcontact moet met de veiligheidsaarding van het stroomnet verbonden zijn.

Trek bij onderhoud en reparaties de stekker uit het stopcontact. Als de machine onbedoeld wordt ingeschakeld, kan dit tot ernstig letsel leiden.

Laat de elektrische veiligheid van de machine overeenkomstig de wettelijke bepalingen regelmatig controleren. Bij machines die niet worden nagezien, bestaat het gevaar van een elektrische schok.

Controleer voor de eerste ingebruikneming de draairichting van de motor. Bij een verkeerde draairichting kan het werkstuk worden weggeslingerd en ongevallen veroorzaken. De draairichting mag alleen worden omgekeerd door een vakman voor elektriciteit.

Werk altijd met grote aandacht en zorgvuldigheid, in het bijzonder bij het invoeren en uitnemen van het materiaal. Als uw aandacht verslapt, kunnen uw handen ernstig gewond raken.

Het bewerkte oppervlak kan zeer heet worden. Raak het niet met uw hand aan.

Voorzichtig bij het bewerken van kort of dun materiaal. Bij het invoeren of uitnemen kunnen uw handen door de schuurband of het remwiel worden meegenomen en ernstig gewond raken.

Bij lange pijpen en rond materiaal adviseren we het gebruik van de pijpgeleiding GXIS-1/GXIS-2.

Voorzichtig na het uitschakelen. De machine loopt nog maximaal 50 seconden uit. Voer instel- en onderhoudswerkzaamheden alleen uit als de schuurband stil staat.

Omgang met gevaarlijke stoffen

Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materialen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman.

Houtstof en lichtmetaalstof, hete mengsels van schuurstof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewerken materialen in acht.

In één oogopslag.

1 Spanvoorziening voor schuurband (GI75/GI150)
2 Afdekking en aanslag (GI75/GI150)
3 Vonkenbescherming (GI75/GI150)
4 Kruisknop spanenbak (GI75/GI150)
5 Schuursteun (GI75/GI150)
6 Spanenbak (GI75/GI150)
7 Hendel voor kantelvoorziening (GI75/GI150)
8 Zijdeksel (GI75/GI150)
9 Excenterklemmen GIC
10 Excenterhendel
11 Montagebouten
12 Aandrijfmotor remwiel
13 Spanhéndel voor remwielparallelliteit
14 Aansluitbus
15 Kuip met container
16 Greep
17 Stelvoeten
18 Hendel, remwiel tegen werkstuk plaatsen
19 Remwiel
20 Spanhendel
21 Spanhendel voor remwielafstand
22 Zwengel voor instelling aandrukkracht
23 Bouten voor instelling geleidingsrail
24 Geleidingsrail
25 Spleetopening
26 Spanhendel
27 Koelmiddelslang met sproeier
28 Afsluiter
29 Magneethouder
30 Aan/uit-schakelaar koelmiddelpomp
31 Afvoerslang, koelmiddelretour
32 Koelmiddelreservoir

Montagevoorschriften (afbeeldingen 1–3).

Bandschuurmachine GI75/GI150.

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Demonteer de vonkenbescherming (3).

Demonteer de schuursteun (5), de spanenbak (6) en de kruisknop (4).

Open het zijdeksel (8).

Draai de spanvoorziening (1) los en verwijder de schuurband.

Sluit het zijdeksel.

Draai de hendel voor de kantelvoorziening (7) los en stel de bandschuurmachine ongeveer horizontaal.

Rondschuurvoorziening GIC.

Neem het apparaat uit de verpakking en monteer het toebehoren zoals in de bijlage beschreven.

Duw de rondschuurvoorziening tegen de bandschuurmachine en breng de boorgaten op één lijn met de bouten (11).

Verbind beide machines door de beide excenterklemmen (9) met de 4 bouten (11) te bevestigen en vervolgens met de excenterhendel (10) vast te draaien. Draai de spanhendel (20) en de bout met de moer vast.

Sluit de stroomkabel op het aansluitpunt van de schakelaar op de bandschuurmachine GI75/GI150 aan.

Koelmiddeleenheid GXW (afbeeldingen 3+4).

Plaats de tank op de bodemplaat van de rondschuur- voorziening.

Vul het koelmiddelreservoir met ca. 30–35 liter koelmiddel.

Zet de deksel met de pompeenheid op de tank en mon- teer de afvoerslang (31) op het aansluitstuk van de kuip (15).

Monteer de koelmiddelslang (27) op de rondschuur- voorziening.

De koelmiddelslang moet zo zijn gemonteerd dat deze niet door het remwiel of werkstuk kan worden meegenomen.

Steek de stekker van de koelmiddeleenheid in het stopcontact (14).

Schuurband monteren of vervangen.

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Draai de spanvoorziening (1) los en breng een schuurband met een lengte van 75 x 2000/150 x 2000 mm aan.

De markering van de looprichting van de schuurband moet overeenkomen met de draairichting.

Span de schuurband met de spanvoorziening (1).

Beweeg de schuurband met uw hand en kijk of deze links of rechts van de contactrol wegloopt.

Stel op de bandschuurmachine de geleiding van het aan-drijfwiel zodanig in dat de schuurband in het midden loopt. De nauwkeurige instelling vindt plaats wanneer de machine ingeschakeld is.

Schakel de bandschuurmachine kort in. Controleer of de contactschijf in de richting van de pijl draait.

Schakel de bandschuurmachine weer uit.

Als de contactschijf tegen de richting van de pijl draait, moet de draairichting van de motor door een vakman worden omgekeerd.

Geleidingsrail instellen (afbeeldingen 3A+5).

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Draai de beide bouten (23) los en stel de afstand van de geleidingsrail tot het remwiel in:

• Pijpdiameter 10–12 mm: Instelling volgens afbeelding „1”.
• Pijpdiameter 10–130 mm: Instelling volgens afbeelding „2”.

Draai de bouten (23) weer vast.

Remwiel instellen (afbeelding 3).

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Parallelliteit instellen.

Maak de spanhendel (20) los en stel met de greep (16) het remwiel (19) zo in dat het van boven gezien parallel aan de contactschijf loopt. Daardoor worden een gelijkmatige aandrukkeracht en een gelijkvormig schuurbeeld bereikt. De optimale instelling moet proefondervindelijk worden bepaald.

Helling instellen.

Draai de spanhendel (20) en stel het remwiel (19) met de kruisknop (19) zo in dat het ten opzichte van het werkstuk licht naar links neigt.

Hoe sterker het remwiel helt, hoe groter de voedingssnelheid wordt. De optimale instelling moet proefondervindelijk worden bepaald.

Afstand tussen remwiel, werkstuk en contactrol instellen.

Maak de spanhendel (21) los.
Draai de aandrijfeenheid met de hendel (18) terug.
Plaats het te bewerken werkstuk.
Draai de aandrijfeenheid weer naar voren zodat het remwiel tegen het werkstuk ligt.
Stel de spleetmaat (25) op 1 mm in.
Draai de spanhendel (21) weer vast.

Aandrukkracht instellen.

Stel met de zwengel (22) de aandrukkeracht van het remwiel op het werkstuk in:

• Met de wijzer van de klok mee draaien: grote aan-drukkracht.
• Draaien tegen de wijzers van de klok in: geringe aandrukkracht.

Een te hoge aandrukkracht kan tot verhoogde slijtage van remwiel en schuurband leiden!

Gebruiksvoorschriften.

In- en uitschakelen.

Schakel de machine pas weer in nadat alle vereiste instellingen zijn uitgevoerd. Er mag geen werkstuk in de machine zijn geplaatst.

Steek de stekker van de rondschuurvoorziening in het stopcontact van de bandschuurmachine.

Bandschuurmachine en rondschuurvoorziening in- en uitschakelen.

GI75/GI150\*

Inschakelen:

Ontgrendel de veiligheidsuitschakelknop (15*) en klap deze omhoog. Toets „I” (19*) indrukken.

De rondschuurvoorziening wordt automatisch mee ingeschakeld.

Controleer de draairichting van het remwiel. De draairichting van de motor mag alleen door een elektromonteur worden omgekeerd.

Uitschakelen:

Veiligheidsuitschakelknop (15*) omhoogklappen.

Toets „0” (19*) indrukken.

De rondschuurvoorziening wordt automatisch mee uitgeschakeld.

De machine loopt na het uitschakelen ca. 50 seconden uit.

(* in de gebruiksaanwijzing van de machine te vinden)

Veiligheidsuitschakelknop.

Druk in gevaarlijke situaties op de rode nooduitschakelknop om de machine uit te schakelen.

Koelmiddelpomp in- en uitschakelen.

Zet de schakelaar in stand „1”. De koelmiddelpomp moet bij een grote schuurafname altijd ingeschakeld zijn.

Draag een veiligheidsbril.

Verzeker u er voor het begin van de werkzaamheden van dat alle hiervoor beschreven instellingen correct uitgevoerd en gecontroleerd zijn.

Pijpen schuren (afbeeldingen 5+6).

Zwenk het remwiel met de hendel (18) terug.

Leg het werkstuk minstens 30 mm in de materiaalopname.

Open het koelmiddelventiel (28). Regel de koelmiddelhoeveelheid met het afsluitventiel (28).

Draai het remwiel met de hendel (18) weer naar voren, zodat het werkstuk mee draait en door de machine loopt.

Trek de hendel (18) terug als het werkstuk nog ca. 30 mm in de geleiding ligt.

Neem het werkstuk uit de machine.

Bij een te hoge of te lage voedingssnelheid moet de helling van het remwiel worden gewijzigd.

Geluidsemissiewaarden.

Onbelast lopen Schuren

Gemeten A-gewogen emissiegeluidsdrukni-veau op de werkplek L_pA (re 20 μPa), in decibel 83,5 94

Onzekerheid K_pA , in decibel 4 4

Gemeten A-gewogen geluidsvermogenniveau L_wA (re 1 pW), in decibel 93,5 100,5

Onzekerheid K_wA , in decibel 2,5 2,5

Bedrijfscondities

Toerental (per minuut) 3000 3000

Materiaal -Roestvrij staal

Afmeting Buis, diame- - ter 42,4 mm

OPMERKING: De som van gemeten emissiewaarde en bijbehorende onzekerheid vormt de bovengrens van de waarden die bij metingen kunnen optreden.

Gehoorbescherming gebruiken!

Meetwaarden bepaald volgens de in aanmerking komende productnorm (zie de laatste pagina van deze gebruiksaanwijzing).

Onderhoud en klantenservice.

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Reparaties mogen alleen door een vakman volgens de geldende voorschriften worden uitge-

Voor reparatiewerkzaamheden adviseren wij de FEIN-klantenservice, de bij FEIN aangesloten werkplaatsen en de FEIN-vertegenwoordigingen.

Als de aansluitkabel van de machine beschadigd is, moet deze worden vervangen door een speciaal daarvoor bestemde aansluitkabel, verkrijgbaar bij de FEIN-klantenservice.

De actuele onderdelenlijst van deze machine vindt u op www.fein.com.

Dagelijks onderhoud

Maak de koelmiddeltank leeg. Verwijder koelmiddel en metaalstof en voer het af.

Reinig de kuip (15). Verwijder eventuele verstoppingen in het afvoersysteem.

Reinig de buitenzijde van de machine met perslucht.

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij de machine slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten machines en toebehoren op een voor het milieu verantwoorde wijze af.

Aansluitschakelschema's.

Type GIC Pagina 99

Type GIC2V Pagina 100

Type GXW Pagina 101

Type GXW2V Pagina 102
