GRIT GIC - 砂光机 Fein - 免费用户手册
免费查找设备手册 GRIT GIC Fein PDF格式.
| 品牌 | Fein |
| 型号 | GRIT GIC |
| 产品类型 | 半径打磨模块 |
| 用途 | 打磨和抛光钢管、轻金属管及实心圆管 |
| 兼容管径 | 10 – 130 mm |
| 空载转速 | 3000 转/分钟 |
| 声压级（打磨） | 94 dB(A) |
| 声功率级（打磨） | 100.5 dB(A) |
| 电源 | 通过GI75/GI150砂带机连接到三相电源 |
| 砂带长度 | 2000 mm（宽度75或150 mm，取决于GI75/GI150） |
| 冷却系统 | 带泵的GXW冷却装置 |
| 冷却水箱容量 | 30 – 35 升 |
| 兼容材料 | 钢、不锈钢、轻金属 |
| 安全保护 | 紧急停止、眼部防护、听力防护、防尘 |
| 维护 | 排空并清洁水箱，用压缩空气清洁外部 |
| 可维修性 | 由专业人员进行维修，备件见www.fein.com |
| 保修 | 符合法律规定 |
| 认证 | CE, UKCA |
常见问题 - GRIT GIC Fein
用户关于以下问题的提问 GRIT GIC Fein
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 砂光机 免费PDF格式！查找您的手册 GRIT GIC - Fein 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GRIT GIC 品牌 Fein.
用户手册 GRIT GIC Fein

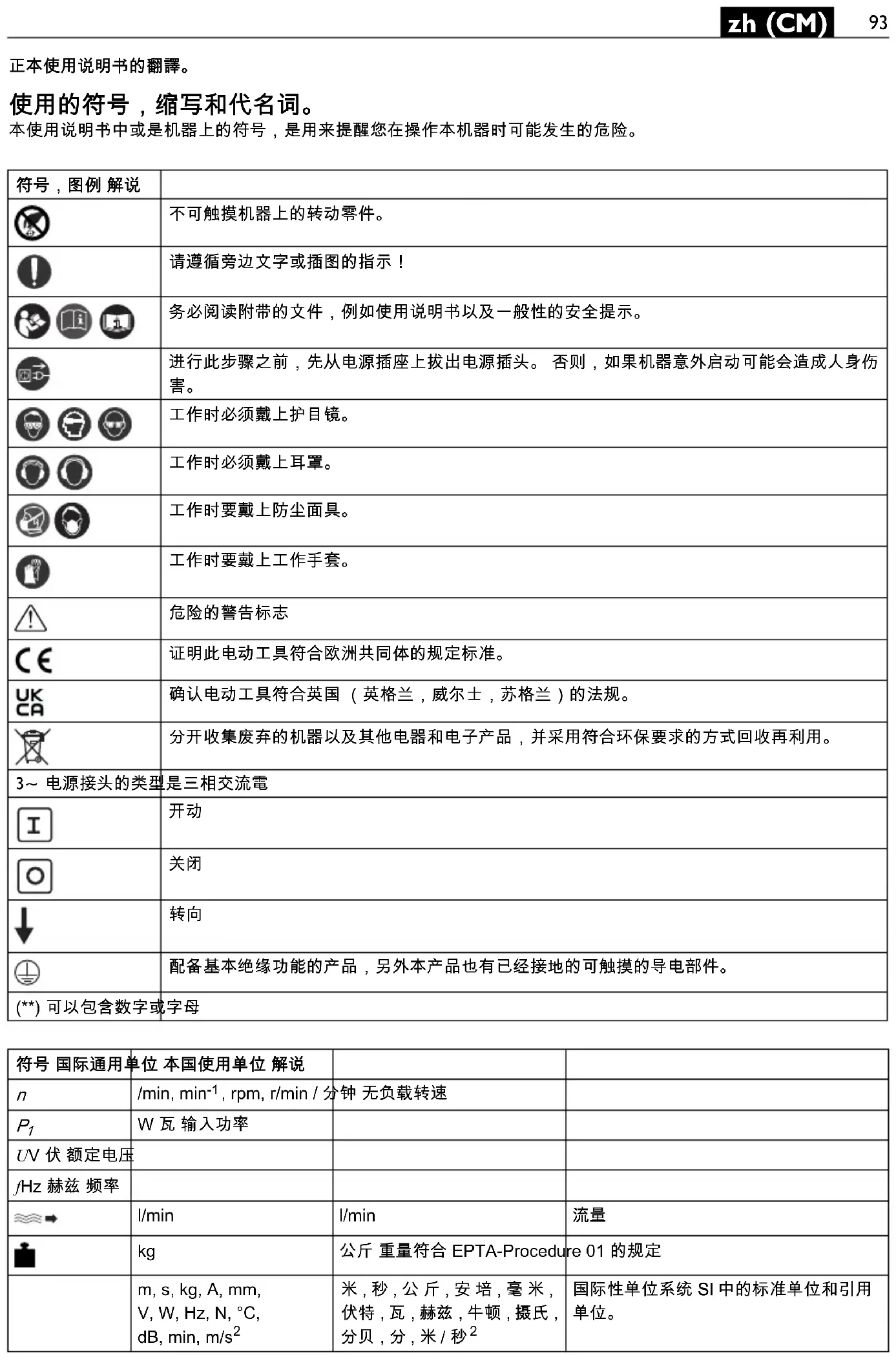

本使用说明书中或是机器上的符号，是用来提醒您在操作本机器时可能发生的危险。
| 符号,图例解说 | |
 | 不可触摸机器上的转动零件。 |
 | 请遵循旁边文字或插图的指示! |
 | 务必阅读附带的文件,例如使用说明书以及一般性的安全提示。 |
 | 进行此步骤之前,先从电源插座上拔出电源插头。否则,如果机器意外启动可能会造成人身伤害。 |
 | 工作时必须戴上护目镜。 |
 | 工作时必须戴上耳罩。 |
 | 工作时要戴上防尘面具。 |
 | 工作时要戴上工作手套。 |
 | 危险的警告标志 |
 | 证明此电动工具符合欧洲共同体的规定标准。 |
 | 确认电动工具符合英国(英格兰,威尔士,苏格兰)的法规。 |
 | 分开收集废弃的机器以及其他电器和电子产品,并采用符合环保要求的方式回收再利用。 |
| 3~电源接头的类型是三相交流電 | |
 | 开动 |
 | 关闭 |
 | 转向 |
 | 配备基本绝缘功能的产品,另外本产品也有已经接地的可触摸的导电部件。 |
| (**)可以包含数字或字母 | |
| 符号 国际通用 | 单位 本国使用单位 解说 | ||
| n | /min, min ^-1 , rpm, r/min / 分钟 无负载转速 | ||
| P_1 | W 瓦 输入功率 | ||
| UV 伏额定电压 | |||
| fHz 赫兹 频率 | |||
| l/min | l/min | 流量 | |
| kg | 公斤 重量符合 EPTA-Procedure 01 的规定 | ||
| m, s, kg, A, mm,V, W, Hz, N, °C,dB, min, m/s ^2 | 米, 秒, 公斤, 安培, 毫米,伏特, 瓦, 赫兹, 牛顿, 摄氏,分贝, 分, 米/秒 ^2 | 国际性单位系统 SI 中的标准单位和引用单位。 | |
有关您的安全。
尚未测底阅读并完全了解本使用说明书（包括图片，规格和安全规则等），不可以操作本机器。
此外，还要注意各国关于电气安全和工作意外防护的法规（在德国是：BGV A2，BGR500）。
忽略了上述文件中的安全提示，可能会导致触电，火灾和 / 或严重伤害。
保存好本使用说明书以方便日后查阅。赠送或出售机器时，也要转交本说明书。
请阅读并遵守即将被安装在本机器上的砂带研磨机GI75/GI150的使用说明。
将圆柱磨削装置安装到砂带研磨机上时，只能使用附带的固定材料。错误的安装可能会导致圆柱磨削装置在运行中途从砂带研磨机上脱落，并导致严重事故。
机器的用途。
本机器如果安装了 FEIN 许可的安装件和附件，便可以在能够遮蔽风雨的工作场所操作。圆柱磨削装置 GIC 必须配合砂带研磨机 GI75/GI150 一起使用，并且仅适用于研磨和抛光圆钢管，轻金属管以及直径 D = 10-130 毫米的实心圆钢管。
冷却液剂 GXW 用于冷却工件。
特殊的安全指示。
戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。
工作时不可以穿着宽松的衣物，不可以戴首饰并且要绑好长发。即使已经穿戴好保护装备，松动的物件仍然可能被卷入转动的机件中并造成伤害。
开机前先确认，圆柱磨削装置中没有放置任何工件。工件可能被甩出，并造成严重事故。
请勿触摸正在运行的砂带。有受伤的危险。
在危险情况下，请立即按下安全关闭按钮。按下按钮后机器还会继续运转达 50 秒。
定期清洁电动工具的通风孔，发动机的风扇会把灰尘吸入机壳中。机器内部如果过度囤积金属尘，会有触电的危险。
机器的插头只能由专业电工安装。电源插座的接地线必须连接到电源的保护接地装置上。
维护和修理时，必须拔出电源插头！如果不小心开动机器，可能会造成严重的伤害。
请遵循有关法规，定期检查机器电子装备的安全性。未定期检查机器，可能有触电的危险。
第一次操作前，先检查发动机的旋转方向。如果发动机转向错误，工件可能被机器抛出，并造成意外。发动机的转向，只能交给专业电工调整。
以提高警觉和小心留意的方式工作，特别是在插入和移除材料时。如果注意力减弱了，您的手可能会严重受伤。
加工过的表面会变得非常热。不要用手触摸它。
加工短或薄材料时要小心。在插入和取出材料时，您的手可能会被砂带或制动轮钩住并受重伤。
针对较长的管子和圆形材料，我们建议您使用圆管导引GXIS-1/GXIS-2。
关机后要小心。机器还会继续运行长达 50 秒。仅在砂带静止时才能进行调整和维护工作。
处理对身体有危害的废尘
使用本机器时可能会产生有害健康的废尘。
接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可能出现过敏现象和/或造成呼吸道疾病，癌症以及影响生殖能力。吸入废尘后的致病可能性，需视曝露在危尘中的程度而定。操作机器时必须使用合适而且合格的吸尘装备，以及佩戴个人的防护装备，另外也要保持工作场所的良好通风状况。加工含石棉工件的工作必须交给专业人员执行。木尘和轻建材尘，研磨热尘和化学材料的混合物，都可能在特定状况下产生自燃或者造成爆炸。避免让火花喷向集尘箱。防止电动工具和被研磨物过热。定时清倒集尘箱。注意工件制造商所提出的有关加工时的注意事项，而且要兼顾贵国有关加工该工件的法规。
一览。
1 砂带 - 固定装置 (GI75/GI150)
2 盖 / 挡板 (GI75/GI150)
3 火花挡板 (GI75/GI150)
4 星状旋钮，废屑收集盒 (GI75/GI150)
5 研磨台 (GI75/GI150)
6 废屑收集盒 (GI75/GI150)
7 针对倾斜装置的提杆 (GI75/GI150)
8 侧面盖 (GI75/GI150)
9 偏心夹 GIC
10 偏心提杆
11 安装螺丝
12 传动马达，制动轮
13 收紧杆，制动轮平行性
14 连接座
15 箱桶
16 握柄
17 调平脚
18杆，将制动轮靠在工件上
19 制动轮
20 收紧杆
21 收紧杆，制动轮距离
22 曲柄，调整下压力
23 螺丝，调整导轨
24 导轨
25 间隙孔
26 收紧杆
27 带喷嘴的冷却剂软管
28 截止阀
29 磁力架
30 起 / 停开关，冷却液泵
31 排放软管，冷却液回流
32 冷却液容器
安装指示 (图 1-3).
砂带研磨机 GI75/GI150.
在机器上进行任何维修工作之前，一定要先拔出电源插头。
拆下火花挡板 (3)。
拆下研磨台 (5)，废屑收集盒 (6) 和星状握柄螺丝 (4)。
打开侧盖(8)。
松开固定装置 (1) 并拿出砂带。
关闭侧盖。
放松倾斜装置的杆(7)并把砂带研磨机调整在水平位置。
圆柱磨削装置 GIC.
从包装中取出设备并按照说明书的指示组装附件。
把圆柱磨削装置顶在砂带研磨机上并对准螺丝(11)的孔。
连接两部机器，首先要固定好偏心夹(9)，此时得借助4个螺丝(11)来固定，紧接着再以偏心提杆(10)拧紧。收紧杆(20)并且使用螺母固定好螺丝。
把电源线连接到砂带研磨机 GI75/GI150 开关的连接点上。
冷却剂单元 GXW (图 3+4)。
将容器放在圆柱磨削装置的底板上。
用大约 30-35 公升的冷却剂填充冷却剂容器。
将配备了泵的盖子装在容器上，并把排放软管(31)安装在桶(15)的连接头。
把冷却剂软管 (27) 安装在圆柱磨削装置上。
安装冷却剂软管时请留意，软管不能被制动轮或工件钩住。
将冷却剂单元的插头插入插座(14)。
砂带安装 / 更换.
在机器上进行任何维修工作之前，一定要先拔出电源插头。
松开固定装置 (1) 并装入尺寸 75 × 2000/150 × 2000 毫米的砂带。
砂带的转向标记必须与旋转方向一致。
用固定装置夹紧砂带 (1)。
用手移动砂带并观察它是否朝接触轮的左侧或右侧偏移。
调整砂带研磨机上传动轮的导向，让砂带在中间运行。在机器运行中校准才能获得精确的结果。
短暂地启动砂带研磨机。检查接触轮是否朝着箭头方向旋转。
再度关闭砂带研磨机。
如果接触轮的转向和箭头方向相反，必须由专业人员调整马达的转向。
调整导引轨 (图 3A+5).
在机器上进行任何维修工作之前，一定要先拔出电源插头。
拧松两个螺丝 (23) 并调整导引轨到制动轮的距离：
- 管直径 10–12 毫米：调整方式参考图 "1"。
- 管直径 10-130 毫米：调整方式参考图 "2"。
再度拧紧螺丝 (23)。
调整制动轮 (图 3).
在机器上进行任何维修工作之前，一定要先拔出电源插头。
调整平行性.
拧松收紧杆(20)并借助柄(16)调整制动轮(19)，必须调整到从上面可以看见制动轮与接触轮平行运转。如此才能有均匀的下压力以及平均一致的研磨结果。必须经由实际操作来确定最佳的设定方式。
调整倾斜度.
拧松收紧杆 (20) 并调整制动轮 (19)，此时要使用星状旋钮 (19) 调整，让制动轮相对于工件略微向左倾斜。
制动轮越倾斜，推进的速度越快。必须经由实际操作来确定最佳的设定方式。
调整制动轮，工件和接触轮之间的距离。
拧松收紧杆 (21)。
使用杆 (18) 摆回传动装置。
放入即将加工的工件。
再度向前摆动传动装置，让制动轮靠在工件上。
将间隙 (25) 调整为 1 毫米。
再度拧紧收紧杆(21)。
调整下压力.
使用曲柄 (22) 调整传动轮施加在工件上的下压力：
- 顺着时针的转向拧转：较大的下压力。
- 逆着时针的转向拧转：较小的下压力。
下压力过高，会加剧制动轮和砂带的磨损！
操作说明。
开动和关闭.
在完成所有必要的设定之后，才开动机器。机器中不能放入任何工件。
把圆柱磨削装置的插头插入砂带研磨机的插座中。
砂带研磨机 / 圆柱磨削装置开动 / 关闭 .
GI75/GI150*
开动：
解锁安全关闭按钮 (15*) 并将其掀开。按下按键 "I" (19*)。
圆柱磨削装置会自动被连带启动。
检查制动轮的转向。只有专业电工才能改变马达的转向。
关闭：
掀开安全关闭按钮 (15*)。按下按键 "0" (19*)。
圆柱磨削装置会自动被连带关闭。
关机后，机器还会继续转动约 50 秒。
(*可在机器的使用说明书中找到)
安全关闭按钮
发生危险情况时，可以按下红色安全关闭按钮来关闭机器。
打开 / 关闭冷却剂泵 .
把开关切换到 "1" 位置。从事高研磨量的工作时，必须始终开启冷却剂泵。
佩戴护目镜。
开始工作之前，先确认是否已经正确执行并检查了上述所有的设定。
研磨管材（图 5+6）.
使用杆 (18) 摆回制动轮。
将至少 30 毫米的工件放在进料口。
打开冷却剂阀 (28)。使用截止阀 (28) 调节冷却剂的量。
再度借助杆 (18) 向前摆动制动轮，让工件跟着转动并穿过机器。
当还有约 30 毫米的工件残留在导引中时，即要拉回杆 (18)。
从机器中拿出工件。
如果推进速度过高或过低，则需要改变制动轮的倾斜度。
噪音 - 排放值。
无负载旋转研磨
在工作场所测得的 A- 加权声
压排放水平 L_pA (re 20 μPa),
单位分贝 83.5 94
不确定系数 K_pA ，单位分贝44
测得的 A- 加权声功率水平
L_wA (re 1 pW), 单位分贝 93.5 100.5
不确定系数 K_WA ，单位分贝2.52.5
操作状况
| 转速(/分) | 3000 | 3000 |
| 物料 | - | 不锈钢 |
| 尺寸 | 管,直径42.4 | |
| - | 毫米 | |
| 砂带 | GRIT by Fein | |
| - | 120R | |
请注意：测量所得的辐射值总和以及它们的不确定系数，都是在测量过程中的测量值上限。
戴上护耳罩！
测量值是根据相关的产品标准所测得（请参阅本使用说明的最后一页）。
维修和顾客服务。
在机器上进行任何维修工作之前，一定要先拔出电源插头。
修理机器的工作只能交给专业电工执行，修理时务必遵循相关的法规。
本公司建议您把机器交给 FEIN 客户服务中心，FEIN 特约维修厂或 FEIN 的代理商维修。
如果机器的电源线损坏了，则必须更换 FEIN 客户服务中心提供的本机专用电源线。
在以下网址：www.fein.com，可以找到这款机器目前的备件列表。
日常维护
清空冷却剂容器。分离并处理冷却剂和金属粉尘。
清洁桶(15)。必要时，得清除排放系统中的堵塞物。
用压缩空气清洁机器的外部。
保修。
有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。
您机器的供货范围，可能只涵盖本使用说明书中描述或说明的部分附件。
合格说明。
CE 声明 仅对欧盟和 EFTA（欧洲自由贸易联盟）的国家，及针对欧盟或 EFTA 市场的产品有效。当产品在欧盟市场流通后，UKCA（英国合格评定标志）商标即失效。
UKCA 声明 仅适用于英国市场（英格兰，威尔士和苏格兰），及适用于针对英国市场的产品。一旦产品进入英国市场，CE 标志便失效。
FEIN 公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。
技术性文件存放在：
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
环境保护和废物处理。
以符合环保要求的方式回收包装，废旧机器和配件。

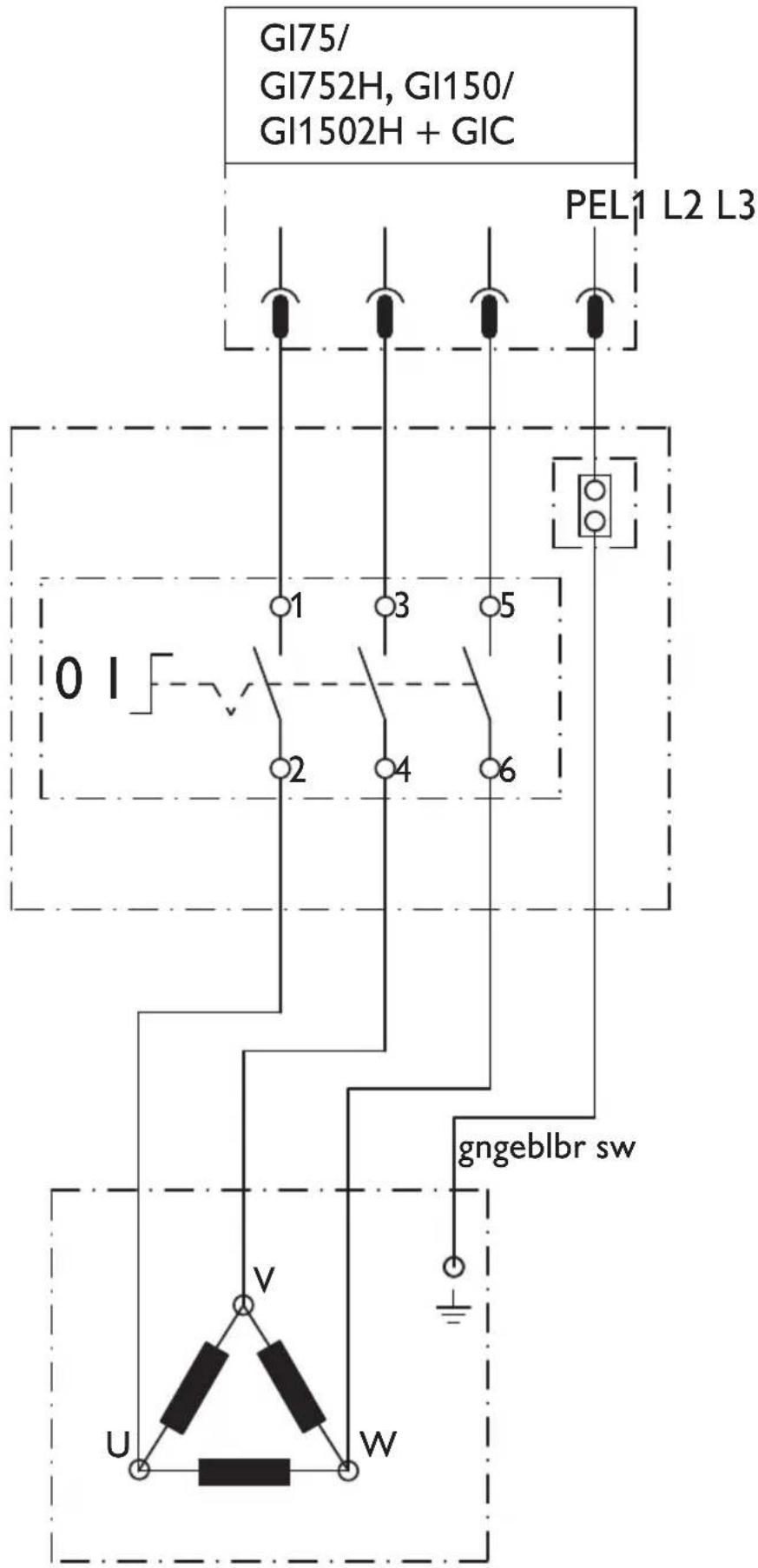

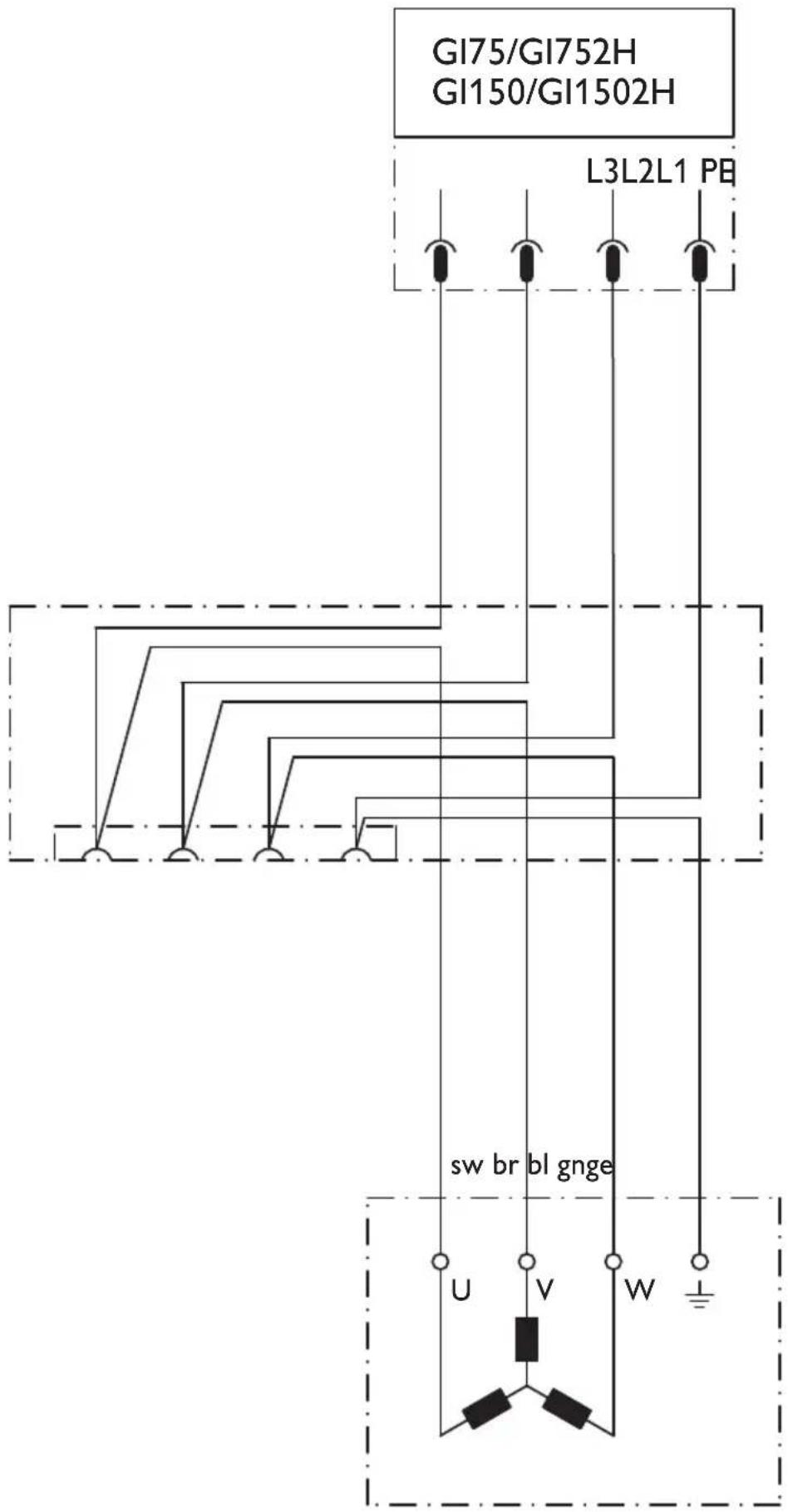

接线电路图。
机型GIC页数99
机型 GIC2V 页数 100
机型 GXW 页数 101
机型 GXW2V 页数 102
- 根据《中国电子信息产品污染控制管理办法》要求
| 有害物质Hazardous substance | ||||||
| 部件名称Component name | 铅(Pb) | 汞(Hg)镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 电子配件Electronics (PCB, switch, wiring etc.) | x | o | x | o | o | o |
| 发动机Motor | x | o | o | o | o | o |
| 电源线Power cord | x | o | o | o | o | o |
| 基础零件Fastener elements | x | o | o | o | o | o |
| 金属零件Metal parts | x | o | o | o | o | o |
| 电源Power supplies | x | o | o | o | o | o |
| 铜管件Brass parts | x | o | o | o | o | o |
| 铝件Aluminium parts | x | o | o | o | o | o |
| 本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O: The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572X: the content of such hazardous substance in a certain homogeneous material of such component is beyond the limit required by GB/T 26572 | ||||||
