GRIT GIC - Schleifmaschine Fein - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts GRIT GIC Fein als PDF.
| Marke | Fein |
| Modell | GRIT GIC |
| Produkttyp | Radius-Schleifmodul |
| Verwendung | Schleifen und Polieren von runden Stahlrohren, Leichtmetall und Vollrunden |
| Kompatibler Rohrdurchmesser | 10 – 130 mm |
| Leerlaufdrehzahl | 3000 U/min |
| Schalldruckpegel (Schleifen) | 94 dB(A) |
| Schallintensitätspegel (Schleifen) | 100,5 dB(A) |
| Stromversorgung | Anschluss an Drehstromnetz über Bandschleifer GI75/GI150 |
| Schleifbandlänge | 2000 mm (Breite 75 oder 150 mm je nach GI75/GI150) |
| Kühlsystem | Kühleinheit GXW mit Pumpe |
| Kühlmittelbehälterkapazität | 30 – 35 Liter |
| Kompatible Materialien | Stahl, Edelstahl, Leichtmetall |
| Sicherheitsschutz | Not-Aus, Augenschutz, Gehörschutz, Staubschutz |
| Wartung | Entleeren und Reinigen des Tanks, Außenreinigung mit Druckluft |
| Reparierbarkeit | Reparatur durch Fachpersonal, Ersatzteile auf www.fein.com |
| Garantie | Entspricht den gesetzlichen Bestimmungen |
| Zertifizierungen | CE, UKCA |
Häufig gestellte Fragen - GRIT GIC Fein
Benutzerfragen zu GRIT GIC Fein
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schleifmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch GRIT GIC - Fein und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GRIT GIC von der Marke Fein.

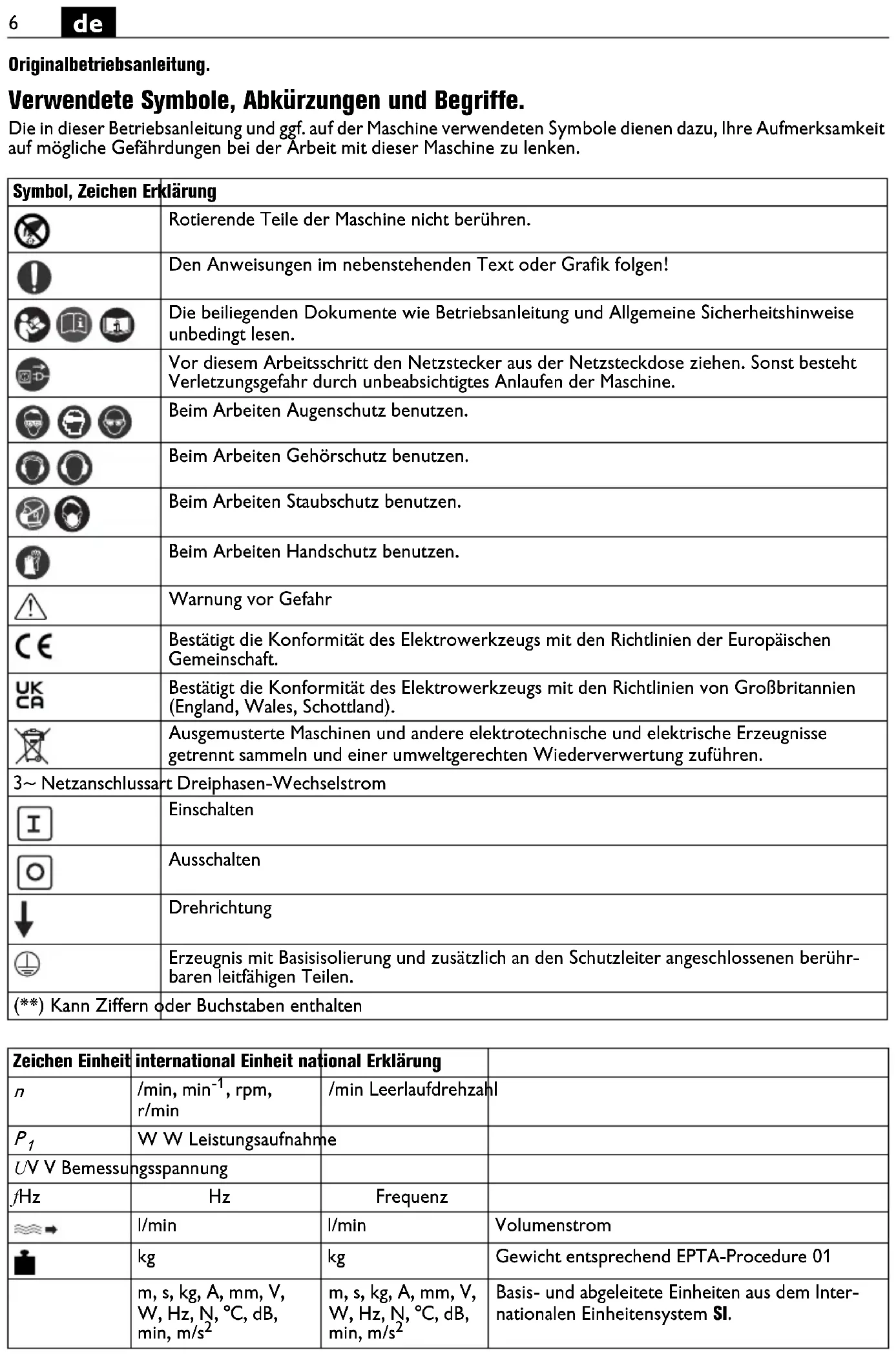

BEDIENUNGSANLEITUNG GRIT GIC Fein
Originalbetriebsanleitung.
Verwendete Symbole, Abkürzungen und Begriffe.
Die in dieser Betriebsanleitung und ggf. auf der Maschine verwendeten Symbole dienen dazu, Ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit dieser Maschine zu lenken.
| Symbol, Zeichen Erklärung | ||
 | Rotierende Teile der Maschine nicht berühren. | |
 | Den Anweisungen im nebenstehenden Text oder Grafik folgen! | |
 |   | Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. |
 | Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine. | |
 | [SZTW]  | Beim Arbeiten Augenschutz benutzen. |
 |  | Beim Arbeiten Gehörschutz benutzen. |
 |  | Beim Arbeiten Staubschutz benutzen. |
 | Beim Arbeiten Handschutz benutzen. | |
 | Warnung vor Gefahr | |
 | Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. | |
 | Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland). | |
 | Ausgemusterte Maschinen und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. | |
 | letzanschlussart Dreiphasen-Wechselstrom | |
 | Einschalten | |
 | Ausschalten | |
 | Drehrichtung | |
 | Erzeugnis mit Basisolierung und zusätzlich an den Schutzleiter angeschlossenen berührbaren leitfähigen Teilen. | |
| (**) Kann Ziffern oder Buchstaben enthalten | ||
| Zeichen Einheit | international Einheit national Erklärung | ||
| n | /min, min ^-1 , rpm,r/min | /min Leerlaufdrehzahl | |
| P_1 | W W Leistungsaufnahme | ||
| UV V Bemessungsspannung | |||
| f/Hz | Hz | Frequenz | |
| l/min | l/min | Volumenstrom | |
| kg | kg | Gewicht entsprechend EPTA-Procedure 01 | |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI. | |
Zu Ihrer Sicherheit.
Verwenden Sie diese Maschine nicht, bevor Sie diese Betriebsanleitung gründlich gelesen und vollständig verstanden haben, einschließlich der Abbildungen, Spezifikationen und Sicherheitsre-
Beachten Sie ebenso die einschlägigen nationalen Bestimmungen für elektrische Sicherheit und Arbeits-schutz (in Deutschland: BGV A2, BGR 500).
Die Nichtbeachtung der Sicherheitshinweise in der genannten Dokumentation kann zum elektrischen Schlag, Brand und/oder einer ernsten Verletzung führen.
Diese Betriebsanleitung zum späteren Gebrauch aufbewahren und bei einer Weitergabe oder Veräußerung der Maschine überreichen.
Lesen und beachten Sie die Betriebsanleitung des Bandschleifers GI75/GI150, der an diese Maschine montiert werden soll.
Verwenden Sie zur Montage der Rundschleifvorrichtung am Bandschleifer nur das mitgelieferte Befestigungsmaterial. Eine fehlerhafte Montage kann dazu führen, dass sich die Rundschleifvorrichtung während des Arbeitsvorganges vom Bandschleifer löst und schwere Unfälle verursacht.
Bestimmung der Maschine.
Die Rundschleifvorrichtung GIC in Verbindung mit Bandschleifer GI75/GI150 ist ausschließlich für das Schleifen und Polieren von runden Stahlrohren, Leichtmetallrohren sowie massivem Rundstahl mit einem Durchmesser von D = 10–130 mm mit dem von Fein zugelassenen Einsatzwerkzeugen und Zubehör in wettergeschützter Umgebung verwendbar.
Die Kühlmittteleinheit GXW ist bestimmt zur Kühlung des Werkstückes.
Spezielle Sicherheitshinweise.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
Tragen Sie beim Arbeiten keine lose Kleidung, Schmuck oder offene, lange Haare. Lose Gegenstände können trotz Schutzvorrichtungen von sich bewegenden Teilen erfasst werden und zu Verletzungen führen.
Stellen Sie vor dem Einschalten sicher, dass kein Werkstück in die Rundschleifvorrichtung eingelegt ist. Das Werkstück kann herausgeschleudert werden und zu schweren Unfällen führen.
Berühren Sie niemals das laufende Schleifband. Es besteht Verletzungsgefahr.
Drücken Sie in Gefahrensituationen sofort die Sicherheits-Aus-Taste. Die Maschine läuft bis zu 50 Sekunden nach.
Reinigen Sie regelmäßig die Lüftungsöffnungen der Maschine. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.
Der Stecker der Maschine darf nur von einem Elektrofachmann montiert werden. Der Schutzleiter in der Netzsteckdose muss mit der Schutzerdung des Stromnetzes verbunden sein.
Bei Wartung und Instandsetzung den Netzstecker ziehen! Wird die Maschine unbeabsichtigt eingeschaltet, kann dies zu schweren Verletzungen führen.
Lassen Sie die elektrische Sicherheit der Maschine den gesetzlichen Bestimmungen entsprechend regelmäßig überprüfen. Bei nicht geprüften Maschinen besteht die Gefahr eines elektrischen Schlags!
Prüfen Sie vor der ersten Inbetriebnahme die Drehrichtung des Motors. Bei falscher Drehrichtung kann das Werkstück weggeschleudert werden und Unfälle verursachen. Die Drehrichtung darf nur von einem Elektrofachmann umgestellt werden.
Arbeiten Sie stets mit hoher Aufmerksamkeit und Sorgfalt, besonders beim Einführen und Herausnehmen des Materials. Bei nachlassender Aufmerksamkeit können Ihre Hände schwer verletzt werden.
Die bearbeitete Fläche kann sehr heiß werden. Berühren Sie diese nicht mit der Hand.
Vorsicht beim Bearbeiten von kurzem oder dünnen Material. Beim Einführen und Herausnehmen können Ihre Hände vom Schleifband oder Bremsrad erfasst und schwer verletzt werden.
Bei längeren Rohren und Rundmaterial empfehlen wir die Verwendung der Rohrführung GXIS-1/GXIS-2.
Vorsicht nach dem Ausschalten. Die Maschine läuft noch bis zu 50 Sekunden nach. Nehmen Sie Einstell- und Wartungsarbeiten nur bei stillstehendem Schleifband vor.
Umgang mit gefährdenden Stäuben
Bei Werkstoff abtragenden Arbeitsvorgängen mit diesem Werkzeug entstehen Stäube, die gefährlich sein können.
Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie persönliche Schutzausrüstungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten.
Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine
Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.
Auf einen Blick.
1 Schleifband-Spannvorrichtung (GI75/GI150)
2 Abdeckung/Anschlag (GI75/GI150)
3 Funkenschutz (GI75/GI150)
4 Sterndrehschraube, Spänekasten (GI75/GI150)
5 Schleifauflage (GI75/GI150)
6 Spänekasten (GI75/GI150)
7 Hebel für Kippvorrichtung (GI75/GI150)
8 Seitendeckel (GI75/GI150)
9 Exzenterklemmen GIC
10 Exzenterhebel
11 Montageschrauben
12 Antriebsmotor, Bremsrad
13 Spannhebel, Bremsradparallelität
14 Anschlussbuchse
15 Wanne mit Container
16 Griff
17 Stellfüße
18 Hebel, Bremsrad an Werkstück anlegen
19 Bremsrad
20 Spannhebel
21 Spannhebel, Bremsradabstand
22 Kurbel, Anpressdruck einstellen
23 Schraube, Einstellung Leitschiene
24 Leitschiene
25 Spaltöffnung
26 Spannhebel
27 Kühlmittelschlauch mit Düse
28 Absperrventil
29 Magnethalter
30 Ein-/Ausschalter, Kühlmittelpumpe
31 Ablaufschlauch, Kühlmittelrücklauf
32 Kühlmittelbehälter
Montageanweisungen (Bilder 1-3).
Bandschleifer GI75/GI150.
Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.
Demontieren Sie den Funkenschutz (3).
Demontieren Sie die Schleifauflage (5), den Spänekasten (6) und die Sterngriffschraube (4).
Öffnen Sie den Seitendeckel (8).
Lösen Sie die Spannvorrichtung (1) und entfernen Sie das Schleifband.
Schließen Sie den Seitendeckel.
Lösen Sie den Hebel für die Kippeinrichtung (7) und stellen Sie den Bandschleifer ungefähr waagrecht.
Rundschleifvorrichtung GIC.
Nehmen Sie das Gerät aus der Verpackung und montieren Sie das Zubehör, wie im Beilageblatt beschrieben.
Schieben Sie die Rundschleifvorrichtung gegen den Bandschleifer und richten Sie die Bohrungen der Schrauben (11) aus.
Verbinden Sie beide Maschinen, indem Sie die beiden Exzenterklemmen (9) mit den 4 Schrauben (11) befestigen und anschließend mit dem Exzenterhebel (10) festziehen. Ziehen Sie den Spannhebel (20) sowie die Schraube mit der Mutter fest.
Schließen Sie das Zuleitungskabel an den Anschlusspunkt am Schalter des Bandschleifers GI75/GI150 an.
Kühlmitteleinheit GXW (Bilder 3+4).
Stellen Sie den Behälter auf die Bodenplatte der Rundschleifvorrichtung.
Füllen Sie den Kühlmittelbehälter mit ca. 30–35 Liter Kühlmittel auf.
Setzen Sie den Deckel mit der Pumpeneinheit auf den Behälter auf und montieren Sie den Ablaufschlauch (31) am Anschlussstutzen an der Wanne (15).
Montieren Sie den Kühlmittelschlauch (27) an der Rundschleifvorrichtung.
Der Kühlmittelschlauch muss so montiert sein, dass er nicht vom Bremsrad oder Werkstück erfasst werden kann.
Stecken Sie den Stecker der Kühlmitteleinheit in die Steckdose (14).
Schleifband montieren/wechseln.
Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.
Lösen Sie die Spannvorrichtung (1) und legen Sie ein Schleifband mit der Länge 75 x 2000/150 x 2000 mm ein.
Die Laufrichtungskennzeichnung des Schleif- bandes muss mit der Drehrichtung übereinstim- men.
Spannen Sie das Schleifband mit der Spannvorrichtung (1).
Bewegen Sie das Schleifband mit der Hand und beobachten Sie, ob es nach links oder rechts von der Kontaktrolle auswandert.
Stellen Sie am Bandschleifer die Führung des Antriebsrades so ein, dass das Schleifband mittig läuft. Die exakte Justierung erfolgt bei eingeschalteter Maschine. Schalten Sie den Bandschleifer kurz ein. Überprüfen Sie, ob sich die Kontaktscheibe entsprechend der Pfeilrichtung dreht.
Schalten Sie den Bandschleifer wieder aus.
Wenn die Kontaktscheibe entgegen der Pfeilrichtung dreht, muss die Drehrichtung des Motors von einem Fachmann umgestellt werden.
Führungsschiene einstellen (Bilder 3A+5).
Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.
Lösen Sie die beiden Schrauben (23) und stellen Sie den Abstand der Führungsschiene zum Bremsrad ein:
- Rohrdurchmesser 10–12 mm: Einstellung gemäß Bild „1“.
- Rohrdürchmesser 10–130 mm: Einstellung gemäß Bild „2“.
Ziehen Sie die Schrauben (23) wieder fest.
Bremsrad einstellen (Bild 3).
Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.
Parallelität einstellen.
Lösen Sie den Spannhebel (20) und stellen Sie mit dem Griff (16) das Bremsrad (19) so ein, dass es von oben gesehen parallel zur Kontaktscheibe läuft. Dadurch wird ein gleichmäßiger Anpressdruck und gleichförmiges Schliffbild erreicht. Die optimale Einstellung muss durch praktischen Versuch ermittelt werden.
Neigung einstellen.
Lösen Sie den Spannhebel (20) und stellen Sie das Bremsrad (19) mit der Sterndrehschraube (19) so ein, dass es in Bezug auf das Werkstück leicht nach links geneigt ist.
Je stärker das Bremsrad geneigt ist, desto größer wird die Vorschubgeschwindigkeit. Die optimale Einstellung muss durch praktischen Versuch ermittelt werden.
Abstand zwischen Bremsrad, Werkstück und Kontaktrolle einstellen.
Lösen Sie den Spannhebel (21).
Schwenken Sie die Antriebseinheit mit dem Hebel (18) zurück.
Legen Sie das zu bearbeitende Werkstück ein.
Schwenken Sie die Antriebseinheit wieder nach vorne, so dass das Bremsrad am Werkstück anliegt.
Stellen Sie das Spaltmaß (25) von 1 mm ein.
Ziehen Sie den Spannhebel (21) wieder fest.
Anpressdruck einstellen.
Stellen Sie mit der Kurbel (22) den Anpressdruck des Bremsrades auf das Werkstück ein:
- Drehung im Uhrzeigersinn: großer Anpressdruck.
- Drehung gegen den Uhrzeigersinn: geringer Anpressdruck.
Ein zu hoher Anpressdruck kann zu erhöhtem Verschleiß von Bremsrad und Schleifband führen!
Betriebsanweisungen.
Ein- und Ausschalten.
Schalten Sie die Maschine erst ein, nachdem alle erforderlichen Einstellungen vorgenommen wurden. Es darf kein Werkstück in der Maschine eingelegt sein.
Stecken Sie den Stecker der Rundschleifvorrichtung in die Steckdose am Bandschleifer.
Bandschleifer/Rundschleifvorrichtung ein-/ausschalten.
GI75/GI150\*
Einschalten:
Sicherheits-Aus-Taste (15*) entriegeln und aufklappen. Taste „I“ (19*) drücken.
Die Rundschleifvorrichtung wird automatisch mit eingeschaltet.
Überprüfen Sie die Drehrichtung des Bremsrades. Die Drehrichtung des Motors darf nur von einem Elektrofachmann umgestellt werden.
Ausschalten:
Sicherheits-Aus-Taste (15*) aufklappen. Taste „0“ (19*) drücken.
Die Rundschleifvorrichtung wird automatisch mit ausgeschaltet.
Die Maschine läuft nach dem Ausschalten ca. 50 sek. nach.
(* in der Betriebsanleiung der Maschine zu finden)
Sicherheits-Aus-Taste.
Drücken Sie in Gefahrensituationen die rote Sicherheits-Aus-Taste um die Maschine auszuschalten.
Kühlmittelpumpe ein-/ausschalten.
Stellen Sie den Schalter in Position „1“. Die Kühlmittelpumpe muss bei hohem Schleifabtrag immer eingeschaltet sein.
Schutzbrille tragen.
Stellen Sie vor dem Arbeitsbeginn sicher, dass alle zuvor beschriebenen Einstellungen korrekt durchgeführt und überprüft worden sind.
Rohre schleifen (Bilder 5+6).
Schwenken Sie das Bremsrad mit dem Hebel (18) zurück.
Legen Sie das Werkstück mindestens 30 mm in die Materialaufnahme ein.
Öffnen Sie das Kühlmittelventil (28). Regulieren Sie die Kühlmittelmenge mit dem Absperrventil (28).
Schwenken Sie das Bremsrad mit dem Hebel (18) wieder nach vorne, so dass sich das Werkstück mitdreht und durch die Maschine läuft.
Ziehen Sie den Hebel (18) zurück, wenn das Werkstück noch ca. 30 mm in der Führung aufliegt.
Nehmen Sie das Werkstück aus der Maschine.
Bei zu hoher oder zu geringer Vorschubgeschwindigkeit muss die Neigung des Bremsrades geändert werden.
Geräusch-Emissionswerte.
Leerlauf Schleifen
Gemessener A-bewerteter Emissions-Schalldruckpegel am Arbeitsplatz L_pA (re 20 μPa), in Dezibel 83,5 94
Unsicherheit K_pA , in Dezibel 4 4
Gemessener A-bewerteter Schallleistungspegel L_WA (re 1 pW), in Dezibel 93,5 100,5
Unsicherheit K_wA , in Dezibel 2,5 2,5
Betriebsbedingungen
| Drehzahl (/min) 3000 | 3000 | |
| Material | rostfreier | |
| - | Stahl | |
| Abmessung | Rohr, Durchmesser 42,4 mm | |
| - | ||
| Schleifband | GRIT by Fein | |
| - | 120R |
ANMERKUNG: Die Summe aus gemessenem Emissionswert und zugehöriger Unsicherheit stellt die obere Grenze der Werte dar, die bei Messungen auftreten können.
Gehörschutz benutzen!
Messwerte ermittelt nach zutreffender Produktnorm (siehe die letzte Seite dieser Betriebsanleitung).
Instandhaltung und Kundendienst.
Ziehen Sie vor allen Arbeiten an der Maschine den Netzstecker aus der Steckdose.
Eine Instandsetzung darf nur durch eine Fachkraft nach den gültigen Vorschriften durchgeführt werden.
Zur Instandsetzung empfehlen wir den FEIN-Kunden-dienst, die FEIN-Vertragswerkstätte und die FEIN-Ver-tretungen.
Wenn die Anschlussleitung der Maschine beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhältlich ist.
Die aktuelle Ersatzteilliste dieser Maschine finden Sie im Internet unter www.fein.com.
Tägliche Wartungsarbeiten
Entleeren Sie den Kühlmittelbehälter. Trennen und entsorgen Sie Kühlmittel und Metallstaub.
Reinigen Sie die Wanne (15). Beseitigen Sie ggf. Verstopfungen im Ablaufsystem.
Reinigen Sie die Maschine außen mit Druckluft.
Gewährleistung und Garantie.
Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihrer Maschine kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.
Konformitätserklärung.
Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.
Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.
Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.
Technische Unterlagen bei:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Umweltschutz, Entsorgung.
Verpackungen, ausgemusterte Maschinen und Zubehör einer umweltgerechten Wiederverwertung zuführen.
Anschlussschaltbilder.
Typ GIC Seite 99
Typ GIC2V Seite 100
Typ GXW Seite 101
Typ GXW2V Seite 102
Bremsehjul indstilles (Fig. 3).
(* hittas i driftinstruktionen)
Nödstopp-knapp.
Typ GXW2V strana 102
Typ GIC2V Strana 100
Typ GXW Strana 101
Typ GXW2V Strana 102
Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.
Schwäbisch Gmünd-Bargau, 18.03.2022
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
www.fein.com
Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.
Schwäbisch Gmünd-Bargau, 18.03.2022
