GRIT GIC - Slibemaskine Fein - Gratis brugsanvisning og manual

Mærke	Fein
Model	GRIT GIC
Produkttype	Radslibemodul
Anvendelse	Slibning og polering af runde rør i stål, letmetal og massive rundstænger
Kompatibel rørdiameter	10 – 130 mm
Tomgangshastighed	3000 o/min
Lydtryksniveau (slibning)	94 dB(A)
Lydintensitetsniveau (slibning)	100,5 dB(A)
Strømforsyning	Tilslutning til trefaset net via båndsliber GI75/GI150
Slibebåndslængde	2000 mm (bredde 75 eller 150 mm afhængigt af GI75/GI150)
Kølesystem	Køleenhed GXW med pumpe
Kølevæskebeholderkapacitet	30 – 35 liter
Kompatible materialer	Stål, rustfrit stål, letmetal
Sikkerhedsbeskyttelse	Nødstop, øjenbeskyttelse, høreværn, støvbeskyttelse
Vedligeholdelse	Tømning og rengøring af beholderen, udvendig rengøring med trykluft
Reparerbarhed	Reparation af fagperson, reservedele på www.fein.com
Garanti	I overensstemmelse med lovgivningen
Certificeringer	CE, UKCA

Ofte stillede spørgsmål - GRIT GIC Fein

Hvordan monteres GIC-modulet på båndsliberen GI75/GI150?

Træk stikket ud. Afmonter beskyttelsesskærm, slibestøtte, spånkasse og stjerneskrue. Åbn sidedækslet, løsn spændeanordningen og fjern båndet. Luk dækslet. Løsn vippehåndtaget og indstil sliberen vandret. Skub modulet mod sliberen, juster boringerne, fastgør med excenterspænderne ved hjælp af 4 skruer, stram derefter excenterhåndtaget og spændehåndtaget. Tilslut strømkablet til sliberens afbryder.

Hvilken type slibebånd skal bruges?

Brug et slibebånd på 75 x 2000 mm eller 150 x 2000 mm afhængigt af slibermodellen (GI75 eller GI150). Markeringen af rotationsretningen skal svare til maskinens rotationsretning.

Hvordan justeres afstanden mellem bremsehjulet og emnet?

Løsn spændehåndtaget (21). Vip drivaggregatet tilbage med håndtaget (18). Placer emnet. Vip aggregatet fremad, indtil bremsehjulet rører emnet. Juster en afstand på 1 mm (spalteåbning 25). Spænd spændehåndtaget (21).

Hvordan justeres trykket på bremsehjulet?

Brug håndsvinget (22): Drej med uret for at øge trykket, mod uret for at mindske. For højt tryk kan forårsage for tidligt slid på bremsehjulet og slibebåndet.

Hvordan bruges kølesystemet?

Fyld beholderen med 30-35 liter kølevæske. Åbn afspærringsventilen (28) for at justere flowet. Tænd pumpen via afbryderen (30) i position '1'. Brug systemet ved betydelig materialefjernelse.

Hvad gør man i nødstilfælde?

Tryk straks på den røde nødstopknap. Maskinen stopper efter ca. 50 sekunder. Vent på fuldstændig stop før indgreb.

Hvordan rengøres apparatet efter brug?

Tøm beholderen for kølevæske. Adskil kølevæsken fra metalstøv og bortskaf dem. Rengør tanken (15). Om nødvendigt, rens afløbssystemet. Rengør apparatets yderside med trykluft.

Hvilket beskyttelsesudstyr skal bæres?

Bær øjenbeskyttelse, høreværn, støvmaske, handsker og forklæde. Undgå løstsiddende tøj, smykker og langt hår.

Hvordan skiftes slibebåndet?

Afbryd maskinen. Løsn spændeanordningen (1). Fjern det gamle bånd og sæt det nye på i overensstemmelse med rotationsretningen. Spænd anordningen. Drej båndet i hånden for at centrere, foretag derefter finjustering under drift.

Hvor findes reservedele?

Listen over reservedele findes på www.fein.com. For reparationer kontakt FEIN kundeservice eller et autoriseret værksted. Beskadigede strømkabler skal udskiftes med specielle kabler fra FEIN service.

BRUGSANVISNING GRIT GIC Fein

Oversættelse af den originale betjeningsvejledning.

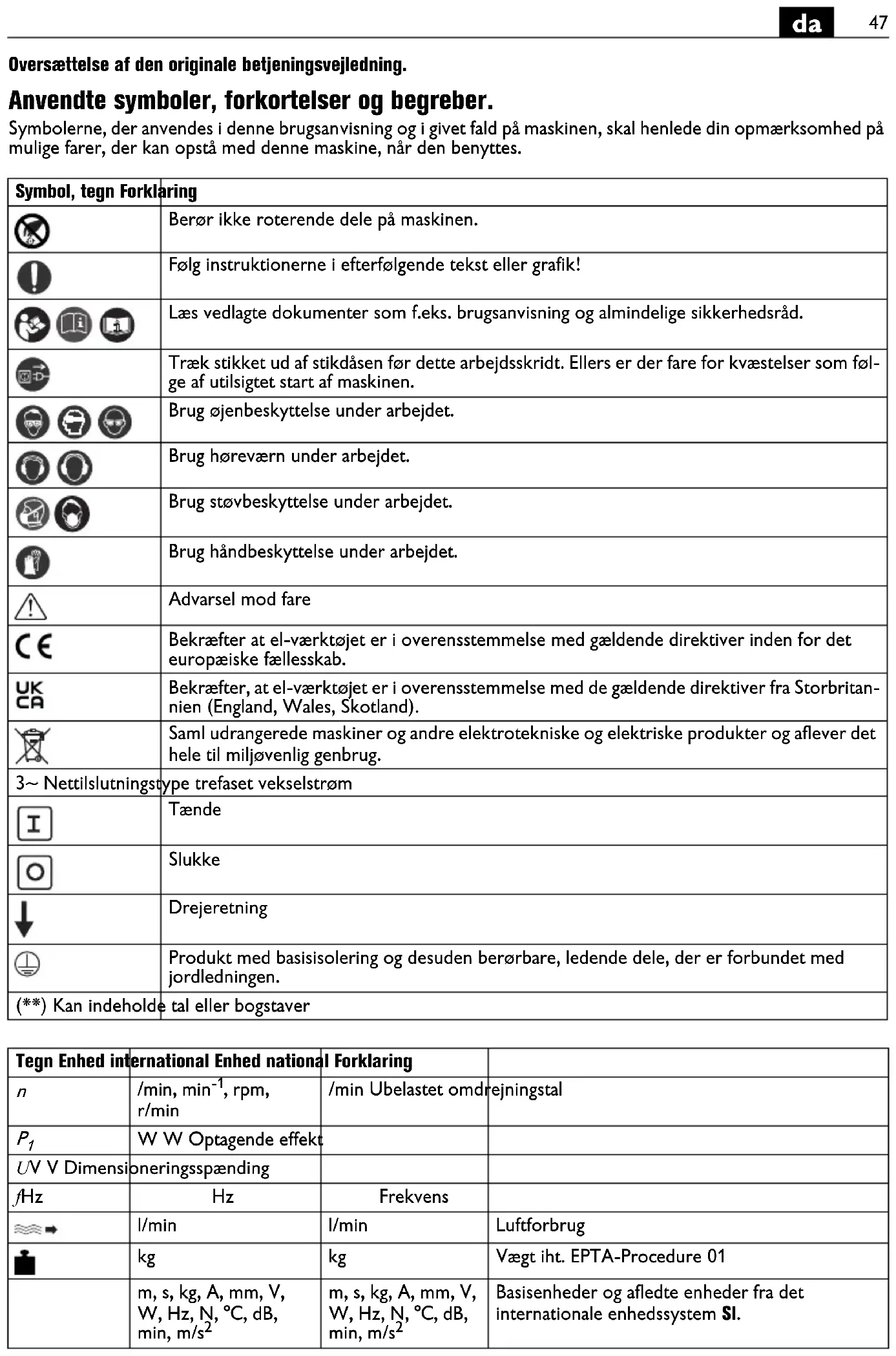

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anvendes i denne brugsanvisning og i givet fald på maskinen, skal henlede din opmærksomhed på mulige farer, der kan opstå med denne maskine, når den benyttes.

Symbol, tegn Forklaring
		Berør ikke roterende dele på maskinen.
		Følg instruktionerne i efterfølgende tekst eller grafik!
		Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
		Træk stikket ud af stikdåsen før dette arbejdsskridt. Ellers er der fare for kvæstelser som følge af utilsigtet start af maskinen.
		Brug øjenbeskyttelse under arbejdet.
		Brug høreværn under arbejdet.
		Brug støvbeskyttelse under arbejdet.
		Brug håndbeskyttelse under arbejdet.
		Advarsel mod fare
		Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
		Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
		Saml udrangerede maskiner og andre elektrotekniske og elektriske produkter og aflever det hele til miljøvenlig genbrug.
	Jettilslutningstype trefaset vekselstrøm
		Tænde
		Slukke
		Drejeretning
		Produkt med basisisolering og desuden berørbare, ledende dele, der er forbundet med jordledningen.
	Kan indeholde tal eller bogstaver

Tegn Enhed international Enhed national Forklaring
n	/min, min ^-1 , rpm,r/min	/min Ubelastet omdrejningstal
P_1	W W Optagende effekt
UV V Dimensioningsspænding
f_Hz	Hz	Frekvens
	l/min	l/min	Luftforbrug
	kg	kg	Vægt iht. EPTA-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

Anvend ikke denne maskine, før du har læst hele denne driftsvejledning nøje, inkl. illustrationer, specifikationer og sikkerhedsregler.

Læs og overhold ligeledes de gældende, nationale bestemmelser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.

En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar denne driftsvejledning til senere brug og sørg for, at den følger med maskinen, hvis den videregives eller sælges til en ny ejer.

Læs og overhold brugsanvisningen til båndpudseren GI75/GI150, der skal monteres på denne maskine.

Rundslibemodulet må kun monteres på båndpudseren med det medleverede fastgørelsesmateriale. Forkert montering kan medføre, at rundslibemodulet løsner sig fra båndpudseren under arbejdet, hvilket kan føre til alvorlige uheld.

Bestemmelse af maskinen.

Rundslibemodulet GIC kan i forbindelse med båndpudseren GI75/GI150 udelukkende bruges til at slide og polere runde stålrør, lette metalrør samt massivt rundstål med en diameter på D = 10–130 mm med det af Fein godkendte indsatsværktøj og tilbehør i vejrbeskyttede omgivelser.

Kølemiddelenheden GXW er beregnet til at køle emnet.

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Bær ikke løstsiddende tøj, smykker eller åbent, langt hår under arbejdet. Løse genstande kan fanges af dele, der bevæger sig, og føre til kvæstelser, selv om beskyttelsesanordninger er monteret.

Kontrollér før tænding, at der ikke er lagt noget emne ind i rundslibemodulet. Emnet kan slynges ud og føre til alvorlige uheld.

Berør aldrig slibebåndet, när det er i gang. Fare for personskade.

Tryk straks på sikkerheds-stop-tasten i farlige situationer. Maskinen har et efterløb på op til 50 sekunder.

Rengør ventilationsåbningerne på maskinen med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Maskinens stik må kun monteres af en autoriseret elektriker. Jordledningen i netstikdåsen skal være forbundet med strømnettets jordforbindelse.

Træk stikket ud, før vedligeholdelse og istandsættelse finder sted! En utilsigtet tænding af maskinen kan føre til alvorlige kvæstelser.

Få maskinens elektriske sikkerhed kontrolleret iht. de lovmæssige bestemmelser med regelmæssige mellemrum. Ikke kontrollerede maskiner er forbundet med fare for elektrisk stød!

Kontrollér motorens drejeretning før første ibrugtagning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan føre til uheld. Drejeretningen må kun omstilles af en autoriseret elektriker.

Arbejd altid meget opmærksomt og nøje, især når materialet føres ind og tages ud. Uopmærksomhed kan føre til alvorlige kvæstelser af hænderne.

Den bearbejdede flade kan blive meget varm. Berør den ikke med hånden.

Pas på når kort eller tyndt materiale skal bearbejdes. Når materialet føres ind og tages ud, kan dine hænder blive fanget og alvorligt kvæstet af slibebåndet eller bremsehjulet.

Til længere rør og rundt materiale anbefales det at bruge rørføringen GXIS-1/GXIS-2.

Pas på efter slukning. Maskinen har et efterløb på op til 50 sekunder. Foretag kun indstillings- og vedligeholdelsesarbejde, när slibebåndet står stille.

Håndtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt.

Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk.

Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Med et blik.

1 Slibebånd-spændeanordning (GI75/GI150)
2 Afdækning/anslag (GI75/GI150)
3 Gnistværn (GI75/GI150)
4 Stjernedrejeskrue, spånekasse (GI75/GI150)
5 Slibeunderlag (GI75/GI150)
6 Spånbeholder (GI75/GI150)
7 Arm til vippeanordning (GI75/GI150)
8 Sidedæksel (GI75/GI150)
9 Exzenterklemmer GIC
10 Excenterarm
11 Monteringsskruer
12 Drevmotor, bremsehjul
13 Spændearm, bremsehjulparallelitet
14 Tilslutningsbøsning
15 Kar med container
16 Greb
17 Stillefødder
18 Arm, bremsehjul lægges an på emne
19 Bremsehjul
20 Spændearm
21 Spændearm bremsehjulsafstand
22 Håndsving, modtryk indstilles
23 Skrue, indstilling, styreskinne
24 Savsværd
25 Spalteåbning
26 Spændearm
27 Kølemiddelslange med dyse
28 Afspærringsventil
29 Magnetholder
30 Start-stop-kontakt, kølemiddelpumpe
31 Afløbsslange, kølemiddelretur
32 Kølemiddelbeholder

Montage (fig. 1-3).

Båndpudser GI75/GI150.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Afmontér gnistværnet (3).

Afmontér slibeunderlaget (5), spånekassen (6) og stjernegrebskruen (4).

Äbn sidelåget (8).

Løsn spændeanordningen (1) og fjern slibebåndet. Luk sidelåget.

Tag maskinen ud af emballagen og montér tilbehøret iht. beskrivelsen i det indlagte tillæg.

Skub rundslibemodulet mod båndpudseren og justér hullerne til skruerne (11).

Forbind de to maskiner ved at fastgøre de to excenterklemmer (9) med de 4 skruer (11) og så spænde spænde det hele med excenterarmen (10). Spænd spændearmen (20) samt skruen med møtrikken.

Tilslut kablet til tilslutningspunktet på kontakten til bändpudseren GI75/GI150.

Kølemiddelenhed GXW (billeder 3+4).

Stil beholderen på rundslibemodulets bundplade.

Fyld kølemiddelbeholderen med ca. 30–35 liger kølemiddel.

Anbring låget med pumpeenheden på beholderen og montér afløbsslangen (31) på tilslutningsstudsen på karret (15).

Montér kølemiddelslangen (27) på rundslibemodulet.

Kølemiddelslangen skal være monteret på en sådan måde, at den ikke kan fanges af hverken bremsehjul eller emne.

Sæt stikket fra kølemiddelenheden i stikdåsen (14).

Slibebånd monteres/skiftes.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Løsn spændeanordningen (1) og læg slibebåndet med længden 75 x 2000/150 x 2000 mm i.

Slibebändets løberetningsmærkning skal stemme overens med drejeretningen.

Spænd slibebåndet med spændeanordningen (1).

Bevæg slibebåndet med hånden og hold øje med, om det vandrer ud til højre eller venstre i forhold til kontaktrullen.

Indstil drivhjulets styreenhed på båndpudseren, så slibebåndet løber i midten. Den nøjagtige justering gennemføres, när maskinen er slukket.

Tænd kort for båndpudseren. Kontrollér, at kontaktski- ven drejer sig i pilens retning.

Sluk for bändpudseren igen.

Drejer kontaktskiven imod pilens retning, skal motorens drejeretning omstilles af en fagmand.

Styreskinne indstilles (fig. 3A+5).

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Løsn de to skruer (23) og indstil afstanden mellem styreskinnen og bremsehjulet:

- Rørdiameter 10–12 mm: Indstilling iht. fig. „1“.

- Rørdiameter 10–130 mm: Indstilling iht. fig. „2“.

Spænd skruerne (23) fast igen.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Indstilling af parallelitet.

Løsn spændearmen (20) og indstil med grebet (16) bremsehjulet (19), så det kører parallelt med kontaktskiven, når det ses oppefra. Derved opnås et ensartet tryk og et jævnt slibebillede. Den optimale indstilling opnås bedst ved at prøve sig frem.

Hældning indstilles.

Løsn spændearmen (20) og indstil bremsehjulet (19) med stjernedrejeskruen (19), så det hælder en smule til venstre i forhold til emnet.

Jo stærkere bremsehjulet hældes, desto større er fremføringshastigheden. Den optimale indstilling opnås bedst ved at prøve sig frem.

Indstil afstanden mellem bremsehjul, emne og kontaktrulle.

Løsn spændearmen (21).

Sving drivenheden tilbage med armen (18).

Læs det emne, der skal bearbejdes, i.

Sving drivenheden frem igen, så bremsehjulet ligger op ad emnet.

Indstil spaltemålet (25) på 1 mm.

Spænd spændearmen (21) fast igen.

Modtryk indstilles.

Brug håndsvinget (22) til at indstille bremsehjulets modtryk mod emnet:

• Drejning til højre: stort modtryk.
• Drejning til venstre: lille modtryk.

Et for højt modtryk kan føre til øget slid af bremsehjul og slibebånd!

Driftsinstruktioner.

Tænd og sluk.

Tænd først for maskinen, når alle nødvendige indstillinger er blevet foretaget. Der må ikke være lagt noget emne ind i maskinen.

Sæt stikket fra rundslibemodulet i stikdåsen på bänd-pudseren.

Båndpudser/rundslibemodul tændes/slukkes. GI75/GI150\*

Tænde:

Oplås sikkerheds-stop-tasten (15*) og klap den op. Tryk på tasten „I“ (19*).

Rundslibemodulet tændes herved automatisk.

Kontrollér bremsehjulets drejeretning. Motorens drejeretning må kun omstilles af en autoriseret elektriker.

Slukke:

Klap sikkerheds-stop-tasten (15*) op. Tast „0“ (19*).

Rundslibemodulet slukkes herved automatisk.

Maskinen har et efterløb på ca. 50 sek., när den slukkes.

(* findes i maskinens betjeningsvejledning)

Sikkerheds-stop-tast.

Tryk i farlige situationer på den røde sikkerheds-stopast for at slukke for maskinen.

Kølemiddelpumpe tændes/slukkes.

Stil kontakten på „1“. Kølemiddelpumpen skal altid være tændt under stor materialeafslibning.

Bær sikkerhedsbriller.

Sikre før arbejdsstart, at alle tidligere beskrevede indstillinger er blevet gennemført og kontrolleret korrekt.

Rør slibes (fig. 5+6).

Sving bremsehjulet tilbage med armen (18).

Læg emnet mindst 30 mm ind i materialeholderen.

Åbn kølemiddelventilen (28). Regulér kølemiddelmængden med afspærringsventilen (28).

Sving bremsehjulet fremad igen med armen (18), så emnet drejer med og løber igennem maskinen.

Træk armen (18) tilbage, när emnet ligger ca. 30 mm i føringen.

Tag emnet ud af maskinen.

Er fremføringshastigheden for høj eller lav, skal bremsehjulets hældning ændres.

Støj-emissionsværdier.

Ubelastet Slibning

Målt A-vurderet emissions-

lydtrykniveau på arbejdsplad-

sen L_pA (re 20 μPa), i decibel 83,5 94

Usikkerhed K_pA , i decibel 4 4

Målt A-vurderet lydeffektni-

veau L_wA (re 1 pW), i decibel 93,5 100,5

Usikkerhed K_WA , i decibel 2,5 2,5

Driftsbetingelser

Omdrejningstal (/min) 3000 3000

Materiale – rustfrit stål

Mål

Rør, diameter - 42,4 mm

Slibebånd

GRIT by Fein - 120R

ANMÆRKNING: Summen af målt emissionsværdi og tilhørende usikkerhed udgør den øverste grænse for de værdier, der kan optræde under målearbejdet.

Brug høreværn!

Måleværdier er beregnet efter passende produktstandard (se sidste side i denne driftsvejledning).

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Istandsættelsesarbejde må kun gennemføres af en faguddannet iht. gældende forskrifter.

Vi anbefaler, at få maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEIN repræsentationer.

Er maskinens tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der fås hos FEIN kundeservicen.

Den aktuelle reservedelsliste til denne maskine findes under www.fein.com.

Dagligt vedligeholdelsesarbejde

Tøm kølemiddelbeholderen. Skil kølemiddel og metalstøv og bortskaf det.

Rengør karret (15). Afhjælp i givet fald tilstopninger i afløbssystemet.

Rengør den udvendige side af maskinen med trykluft.

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisningen.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.

Tilslutningsdiagrammer.

Type GIC side 99

Type GIC2V side 100

Type GXW side 101

Type GXW2V side 102

Les og ta hensyn til driftsinstruksen for bändslipemaskinen GI75/GI150 som skal monteres på denne maskinen.

Den bearbeidede overflaten kan bli meget varm. Ikke berør denne med hånden.

Koble tilførselskabelen til tilkopblingspunktet på bändslipemaskinens bryter GI75/GI150.

Kjølemiddelenhet GXW (bildene 3+4).

Hvis tilkoplingsledningen til maskinen er skadet, må den skiftes ut med en spesielt preparert tilkoplingsledning som kan fås hos FEIN-kundeservice.

Den aktuelle reservedelslisten for denne maskinen finner du på internettet under www.fein.com.
