compactON 3000 - Pompe EHEIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe pour aquarium
Usage prévu	Intérieur, aquarium domestique
Emplacement	À l'intérieur ou à l'extérieur de l'aquarium
Profondeur d'immersion maximale	1 m
Température maximale de l'eau	35 °C
Alimentation électrique	Secteur (tension nominale non spécifiée)
Classe de protection	II
Indice de protection IP	IP68 (protection contre l'immersion permanente)
Débit	Réglable via régulateur de puissance intégré
Raccordement tuyau	Raccord adaptable (coupe à la longueur souhaitée)
Fixation	Ventouses pour fixation au fond ou à la paroi
Couvercle de pompe extérieur	Fourni pour utilisation à l'extérieur de l'aquarium
Nettoyage	À l'eau courante, sans produits agressifs ni lave-vaisselle
Maintenance	Nettoyage périodique de la roue et du régulateur
Sécurité	Protection contre les courants de fuite (30 mA max)
Protection thermique	Disjoncteur thermique intégré
Pièces détachées	Disponibles (voir page 131 de la notice)
Réparabilité	Service agréé EHEIM uniquement
Stockage	À l'abri du gel après nettoyage
Utilisateurs autorisés	Adultes et enfants à partir de 8 ans sous surveillance

FOIRE AUX QUESTIONS - compactON 3000 EHEIM

Quels types d'aquariums conviennent à la pompe Eheim compactON 3000 ?

La pompe est conçue pour une utilisation aquariophile domestique, en intérieur. Elle peut être placée à l'intérieur ou à l'extérieur de l'aquarium.

Quelle est la profondeur d'immersion maximale ?

La profondeur d'immersion maximale est de 1 mètre.

Comment régler le débit de la pompe ?

Utilisez le régulateur de puissance intégré sur le couvercle de pompe pour ajuster le débit d'eau.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord la tension secteur et le câble d'alimentation. Assurez-vous que la fiche est bien branchée. Si la roue est bloquée, nettoyez la pompe. Si le disjoncteur thermique s'est déclenché, débranchez l'appareil et attendez environ une heure avant de le rebrancher.

Comment nettoyer la pompe ?

Débranchez l'appareil du secteur. Retirez la pompe de l'aquarium, démontez le couvercle et la roue de pompe. Nettoyez tous les composants sous l'eau courante sans utiliser de produits agressifs ni de lave-vaisselle. Remontez dans l'ordre inverse.

Peut-on utiliser la pompe à l'extérieur de l'aquarium ?

Oui, le couvercle de pompe pour utilisation extérieure est fourni. Il permet de raccorder un tuyau d'arrivée. Assurez-vous de fixer la pompe sur une surface stable.

Quelles sont les consignes de sécurité importantes ?

Utilisez un dispositif de protection contre les courants de fuite de 30 mA maximum. Débranchez toujours tous les appareils avant maintenance. Protégez les prises de l'humidité. Ne laissez pas les enfants jouer avec l'appareil.

Que faire si le débit est insuffisant ?

Nettoyez le régulateur de puissance s'il est encrassé. Si le problème persiste, contactez le service EHEIM.

Quels sont les accessoires inclus ?

La pompe est livrée avec un couvercle de pompe, des ventouses pour fixation, et un raccord de tuyau adaptable.

Comment stocker la pompe lorsqu'elle n'est pas utilisée ?

Retirez la pompe de l'aquarium, nettoyez-la, puis conservez-la dans un endroit à l'abri du gel.

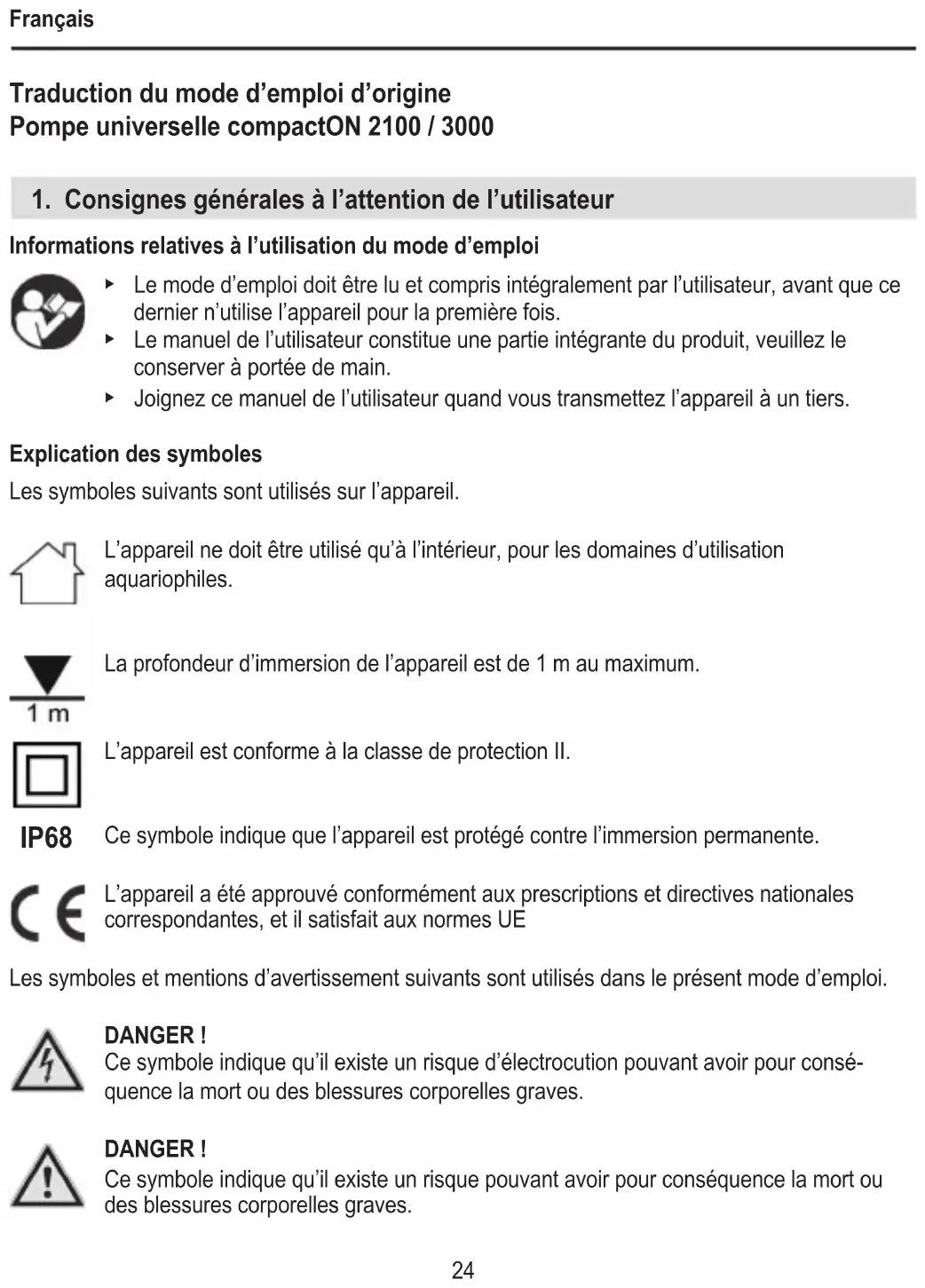

MODE D'EMPLOI compactON 3000 EHEIM

Informations relatives à l'utilisation du mode d'emploi

Le mode d'emploi doit être lu et compris intégralement par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois. Le manuel de l'utilisateur constitue une partie intégrante du produit, veuillez le conserver à portée de main. Joignez ce manuel de l'utilisateur quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont utilisés sur l'appareil.

L'appareil ne doit être utilisé qu'à l'intérieur, pour les domaines d'utilisation aquariophiles.

La profondeur d'immersion de l'appareil est de 1 m au maximum.

L'appareil est conforme à la classe de protection II.

IP68

Ce symbole indique que l'appareil est protégé contre l'immersion permanente.

L'appareil a été approuvé conformément aux prescriptions et directives nationales correspondantes, et il satisfait aux normes UE.

Les symboles et mentions d'avertissement suivants sont utilisés dans le présent mode d'emploi.

DANGER!

Ce symbole indique qu'il existe un risque d'électrocution pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

DANGER!

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

Avertissement !

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence des blessures corporelles moyennes à légères, ou bien des conséquences pour la santé.

Attention!

Ce symbole indique un risque de dégâts matériels.

Conseils et informations utiles.

Convention de présentation

Renvoi à une illustration, ici à la figure A

Vous êtes invité(e) à exécuter une action.

2. Domaine d'application

L'appareil et toutes les pièces fournies sont destinés à être utilisés dans le domaine privé et ils ont été conçus exclusivement :

• pour les domaines d'utilisation aquariophiles • pour l'intérieur
• En respectant les caractéristiques techniques

Les restrictions suivantes s'appliquent à l'appareil :

• Ne pas utiliser à des fins commerciales ou industrielles
• La température de l'eau ne doit pas dépasser 35°C

3. Consignes de sécurité

Cet appareil peut présenter des dangers pour les personnes et les biens s'il n'est pas utilisé correctement ou conformément aux fins pour lesquelles il a été conçu ou encore si les consignes de sécurité ne sont pas respectées.

Pour votre sécurité

- Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant

des capacités physiques, sensorielles ou mentales réduites, ou encore des personnes manquant d'expérience et/ou de connaissances, si ces personnes sont surveillées ou que des informations leur ont été données quant à la façon d'utiliser l'appareil en toute sécurité et si elles ont compris les dangers résultant de l'utilisation de l'appareil. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, à moins qu'ils ne soient surveillés.

- Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil et, en particulier, le câble secteur et la fiche sont intacts.

- Les réparations doivent être réalisées par un service agréé par EHEIM.

- Il n'est pas possible de remplacer le câble secteur de cet appareil. L'appareil doit être mis au rebut lorsque le câble est endommagé.

• Exécutez uniquement les travaux décrits dans ce manuel.
• Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

- L'appareil doit être sécurisé moyennant un dispositif de protection contre les courants de fuite de 30 mA maximum. Veuillez vous adresser à un électricien agréé si vous avez des questions ou en cas d'un problème.

- En cas de fuite d'eau ou de déclenchement du dispositif de protection contre les courants de fuite, débranchez immédiatement du secteur tous les appareils de l'aquarium.

- En règle générale, quand ils ne sont pas utilisés, débranchez du secteur tous les appareils de l'aquarium avant de monter ou démonter des pièces et avant tous travaux de nettoyage ou de maintenance.

- Protégez la prise et la fiche secteur de l'humidité. Nous conseillons de former une boucle avec le câble secteur, afin d'empêcher que

de l'eau ne coule le long du câble et s'infiltre dans la prise.

- Les données électriques de l'appareil doivent correspondre aux données du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.

Raccordement du tuyau

1. À l'aide d'une scie, raccourcissez le raccord pour le ramener au diamètre de votre tuyau (☒A).
2. Vissez le raccord sur la pompe.
3. Raccordez votre tuyau au raccord.

Monter les ventouses

1. Vissez les ventouses dans les orifices du corps de moteur (☒B).

Conseil : Humidifiez les ventouses à l'eau pour faciliter le montage.

Monter le couvercle de pompe pour utilisation à l'extérieur

La pompe peut être mise en place à l'intérieur et à l'extérieur de l'aquarium. Le couvercle de pompe ③ pour utilisation à l'extérieur permet par exemple de raccorder un tuyau d'arrivée.

1. Desserrez et retirez les deux vis de fixation latérales ① (☒C).
2. Tirez vers l'avant le couvercle de pompe ② avec régulateur de puissance intégré pour le faire sortir du corps de moteur.
3. Enfoncez le couvercle de pompe ③ dans le corps de moteur (☒D).
4. Vissez à fond le couvercle de pompe avec la bague de fermeture (☒E).

• Veillez à ce que les becs du couvercle de pompe engrènent dans les évidements du corps de moteur. ▶ Veillez à ce que la roue de pompe soit montée avec les deux manchons d'axe ④ (☒I). ▶ Veillez à ce que la bague de fermeture se mette en prise.
• Vissez l'embout d'aspiration dans le couvercle de pompe.
• Raccordez votre tuyau à l'embout d'aspiration.
• Vous pouvez remonter le couvercle de pompe, avec régulateur de puissance intégré, en procédant dans le sens inverse du démontage.

Attention ! dommage matériel.

La pompe ne doit pas fonctionner à sec.

Mettre en marche/arrêter la pompe

1. À l'intérieur de l'aquarium : Fixez l'appareil au-dessous du niveau d'eau, sur le fond, ou sur la paroi intérieure de votre aquarium (☒F). Observez toujours la profondeur d'immersion maximale (voir les spécifications techniques). À l'extérieur de l'aquarium : Fixez l'appareil sur une surface stable, à l'extérieur de votre aquarium (☒G).
2. Insérez la fiche secteur dans la prise secteur. ATTENTION : La pompe se met immédiatement en marche !
3. Pour l'arrêter, retirez la fiche secteur de la prise murale.

Régler le débit

1. Tournez le régulateur de puissance pour régler le débit d'eau (☒H).

DANGER ! Choc électrique!

En règle générale, avant tous travaux de maintenance, débranchez tous les appareils du secteur.

Attention ! dommage matériel.

N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage. Les composants de l'appareil ne résistent pas au lave-vaisselle ! Ne nettoyez pas l'appareil ou ses éléments dans le lave-vaisselle.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les sections suivantes. Une maintenance périodique prolonge le cycle de vie et assure le bon fonctionnement de l'appareil pendant une longue période.

Nettoyer la pompe

1. Retirez la pompe de l'aquarium.
2. Desserrez et retirez les deux vis de fixation latérales ① (☒C).
3. Tirez le couvercle de pompe ② vers l'avant pour le faire sortir du corps de moteur.
4. Retirez la roue de pompe ⑤ du corps de moteur (☒I).
5. Nettoyez tous les composants sous l'eau courante.
6. Remontez la pompe en procédant dans l'ordre inverse du démontage.

Attention ! choc électrique !

- Retirez la fiche secteur de la prise murale avant le dépannage.

Défaillance Cause possible Solution

La pompe ne démarre pas	Aucune tension secteur	► Vérifiez la tension secteur► Vérifiez le câble d'alimentation
La pompe ne fonctionne pas	La fiche secteur n'est pas insé-rée dans la prise murale	► Insérez la fiche secteur dans la prise murale.
	La roue de la pompe est bloquée	► Nettoyez la pompe
	Le disjoncteur thermique a été activé.	1. Retirez la fiche secteur de la prise murale, patientez pour que la pompe puisse se refroidir.2. Réinsérez la fiche secteur dans la prise murale au bout d'une heure environ.
Capacité insuffisante de la pompe	Le régulateur de puissance est encrassé	► Nettoyez le régulateur de puissance

Pour les autres anomalies, veuillez-vous adresser au Service EHEIM.

Stockage

1. Retirez l'appareil de l'aquarium.
2. Nettoyez l'appareil
3. Conservez l'appareil à un endroit à l'abri du gel.

Pour éliminer/détruire l'appareil, respectez les prescriptions légales en vigueur. Informations relatives à l'élimination des appareils électriques et électroniques au sein de l'Union Européenne :

Au sein de la Communauté Européenne, l'élimination/la destruction des appareils électriques est réglementée par des règlements nationaux basés sur la directive UE 2012/19/UE relative aux appareils électroniques usagés (WEEE (Déchets d'équipements électriques et électroniques)). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux. L'emballage du produit est composé de matériaux recyclables. Éliminez ces matériaux de manière non polluante et faites-les parvenir à un point de recyclage.

9. Pièces de rechange

Voir page 131.
