compactON 3000 - Pompa EHEIM - Bezpłatna instrukcja obsługi

Typ produktu	Pompa do akwarium
Przeznaczenie	Wewnątrz, akwarium domowe
Miejsce instalacji	Wewnątrz lub na zewnątrz akwarium
Maksymalna głębokość zanurzenia	1 m
Maksymalna temperatura wody	35 °C
Zasilanie elektryczne	Sieć (napięcie znamionowe nieokreślone)
Klasa ochronności	II
Stopień ochrony IP	IP68 (ochrona przed stałym zanurzeniem)
Przepływ	Regulowany za pomocą wbudowanego regulatora mocy
Podłączenie węża	Łącznik regulowany (przyciąć do żądanej długości)
Mocowanie	Przyssawki do mocowania na dnie lub ścianie
Zewnętrzna pokrywa pompy	Dostarczona do użytku na zewnątrz akwarium
Czyszczenie	Pod bieżącą wodą, bez agresywnych środków i zmywarki
Konserwacja	Okresowe czyszczenie wirnika i regulatora
Bezpieczeństwo	Ochrona przed prądami upływowymi (max 30 mA)
Zabezpieczenie termiczne	Wbudowany wyłącznik termiczny
Części zamienne	Dostępne (patrz strona 131 instrukcji)
Możliwość naprawy	Tylko autoryzowany serwis EHEIM
Przechowywanie	Chronić przed mrozem po czyszczeniu
Dozwoleni użytkownicy	Dorośli i dzieci od 8 lat pod nadzorem

Często zadawane pytania - compactON 3000 EHEIM

Jakie typy akwariów nadają się do pompy Eheim compactON 3000?

Pompa jest przeznaczona do domowego użytku akwarystycznego, wewnątrz. Może być umieszczona wewnątrz lub na zewnątrz akwarium.

Jaka jest maksymalna głębokość zanurzenia?

Maksymalna głębokość zanurzenia wynosi 1 metr.

Jak wyregulować przepływ pompy?

Użyj wbudowanego regulatora mocy na pokrywie pompy, aby dostosować przepływ wody.

Co zrobić, jeśli pompa nie uruchamia się?

Najpierw sprawdź napięcie sieciowe i przewód zasilający. Upewnij się, że wtyczka jest prawidłowo podłączona. Jeśli wirnik jest zablokowany, wyczyść pompę. Jeśli wyłącznik termiczny zadziałał, odłącz urządzenie i odczekaj około godziny przed ponownym podłączeniem.

Jak wyczyścić pompę?

Odłącz urządzenie od sieci. Wyjmij pompę z akwarium, zdejmij pokrywę i wirnik. Wyczyść wszystkie elementy pod bieżącą wodą bez użycia agresywnych środków ani zmywarki. Złóż w odwrotnej kolejności.

Czy można używać pompy na zewnątrz akwarium?

Tak, dostarczona jest pokrywa pompy do użytku zewnętrznego. Umożliwia podłączenie węża doprowadzającego. Upewnij się, że pompa jest przymocowana do stabilnej powierzchni.

Jakie są ważne wskazówki bezpieczeństwa?

Używaj urządzenia ochronnego przed prądami upływowymi o maksymalnym prądzie 30 mA. Zawsze odłączaj wszystkie urządzenia przed konserwacją. Chroń gniazdka przed wilgocią. Nie pozwalaj dzieciom bawić się urządzeniem.

Co zrobić, jeśli przepływ jest niewystarczający?

Wyczyść regulator mocy, jeśli jest zabrudzony. Jeśli problem nie ustąpi, skontaktuj się z serwisem EHEIM.

Jakie akcesoria są w zestawie?

Pompa jest dostarczana z pokrywą pompy, przyssawkami do mocowania oraz regulowanym łącznikiem węża.

Jak przechowywać pompę, gdy nie jest używana?

Wyjmij pompę z akwarium, wyczyść ją, a następnie przechowuj w miejscu chronionym przed mrozem.

INSTRUKCJA OBSŁUGI compactON 3000 EHEIM

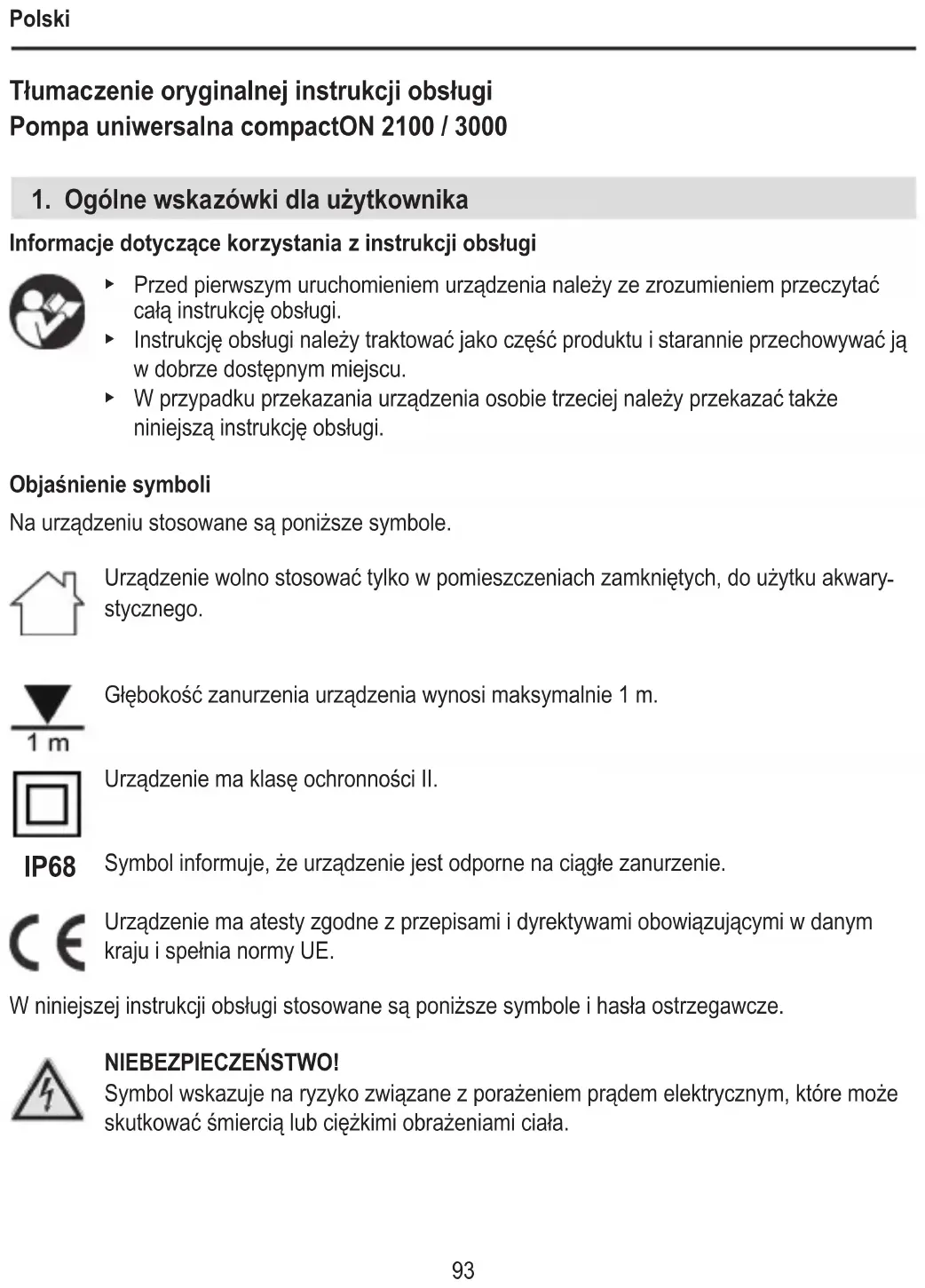

Tłumaczenie oryginalnej instrukcji obsługi Pompa uniwersalna compactON 2100 / 3000

1. Ogólne wskazówki dla użytkownika

Informacje dotyczące korzystania z instrukcji obsługi

• Przed pierwszym uruchomieniem urządzenia należy ze zrozumieniem przeczytać całą instrukcję obsługi.
  Instrukcję obsługi należy traktować jako część produktu i starannie przechowywać ją w dobrze dostępnym miejscu.
  W przypadku przekazania urządzenia osobie trzeciej należy przekazać także niniejszą instrukcję obsługi.

Objaśnienie symboli

Na urządzeniu stosowane są poniższe symbole.

Urządzenie wolno stosować tylko w pomieszczeniach zamkniętych, do użytku akwarystycznego.

Głębokość zanurzenia urządzenia wynosi maksymalnie 1 m.

Urządzenie ma klasę ochronności II.

IP68

Symbol informuje, że urządzenie jest odporne na ciągłe zanurzenie.

Urządzenie ma atesty zgodne z przepisami i dyrektywami obowiązującymi w danym kraju i spełnia normy UE.

W niniejszej instrukcji obsługi stosowane są poniższe symbole i hasła ostrzegawcze.

NIEBEZPIECZEŃSTWO!

Symbol wskazuje na ryzyko związane z porażeniem prądem elektrycznym, które może skutkować śmiercią lub ciężkimi obrażeniami ciała.

NIEBEZPIECZEŃSTWO!

Symbol wskazuje na ryzyko, które może skutkować śmierci lub ciężkimi obrażeniami ciała.

OSTRZEŻENIE!

Symbol wskazuje na ryzyko, które może skutkować lekkimi lub średnimi obrażeniami ciała lub stanowić zagrożenie dla zdrowia.

ZACHOWAĆ OSTROŻNOŚĆ!

Symbol wskazuje na ryzyko szkód materialnych.

Wskazówka zawierająca przydatne informacje i rady.

Rodzaje oznaczeń

☒A Odnośnik do rysunku, tutaj odnośnik do rysunku A.

Wezwanie do podjęcia działania.

2. Zakres zastosowania

Urządzenie i wszystkie części zawarte w zakresie dostawy są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie w następujących okolicznościach:

· do celów akwarystycznych,
- w pomieszczeniach zamkniętych,
- przy przestrzeganiu danych technicznych.

Eksploatacja urządzenia objęta jest następującymi ograniczeniami:

• Nie może ono służyć do celów zarobkowych ani przemysłowych.
• Temperatura wody nie może przekraczać 35°C.

3. Wskazówki dot. bezpieczeństwa

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem bądź jeśli wskazówki dotyczące bezpieczeństwa nie będą przestrzegane.

Zasady bezpieczeństwa

- Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz wyka-zujące brak doświadczenia i/lub wiedzy pod warunkiem, że dzieci/osoby te będą nadzo-rowane lub zostaną pouczone w zakresie bezpiecznego użytkowania urządzenia oraz zrozumieją wynikające z tego zagrożenia.

Dzieci nie mogą bawić się urządzeniem.

Czyszczenie oraz konserwacja leżące w gestii użytkownika nie mogą być przeprowadzane przez dzieci, chyba że pod nadzorem osoby dorosłej.

- Przed rozpoczęciem użytkowania przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie, a zwłaszcza przewód sieciowy i wtyczka, nie są uszkodzone.

- Naprawy mogą być wykonywane wyłącznie przez serwis EHEIM.

- Nie wolno wymieniać przewodu sieciowego tego urządzenia. W przypadku uszkodzenia przewodu urządzenie należy zezłomować.

• Wykonywać wyłącznie prace opisane w niniejszej instrukcji.
• Stosować wyłącznie oryginalne części zamienne i akcesoria przeznaczone do tego urządzenia.

- Urządzenie musi być zabezpieczone za pomocą wyłącznika różnicowoprądowego o znamionowym prądzie uszkodzeniowym maksymalnie 30 mA. W razie pytań lub problemów należy zwrócić się do wykwalifikowanego elektryka.

- W razie przecieku wody lub uruchomienia wyłącznika różnicowoprądowego należy natychmiast odłączyć od sieci elektrycznej wszystkie urządzenia znajdujące się w akwarium.

- Zasadniczo należy odłącać od sieci elektrycznej wszystkie urządzenia znajdujące się w akwarium w następujących sytuacjach: gdy

nie są one używane, przed ich zamontowaniem lub wymontowaniem oraz przed wszystkimi pracami związanymi z czyszczeniem lub konserwacją.

• Chronić gniazdo wtykowe i wtyk sieciowy przed wilgocią. Zaleca się utworzenie z przewodu sieciowego pętli, po której będzie skapywać woda, co zapobiegnie przedostawaniu się wody po przewodzie do gniazda wtykowego.
• Parametry elektryczne urządzenia muszą być zgodne z parametrami sieci elektrycznej. Parametry te można znaleźć na tabliczce znamionowej, opakowaniu lub w niniejszej instrukcji.

4. Uruchamianie

Podłączanie węża

1. Przy użyciu piły skrócić wtyczkę przyłączeniową do średnicy węża (☒ A).
2. Przykręcić wtyczkę przyłączeniową do pompy.
3. Połączyć wąż z wtyczką przyłączeniową.

Montaż drenów

1. Wkręcić przyssawki w otwory korpusu silnika (☒ B).

Wskazówka: Nawilżyć przyssawki wodą w celu ułatwienia montażu.

Montaż pokrywy pompy do zastosowań zewnętrznych

Możliwe jest stosowanie pompy wewnątrz i na zewnątrz akwarium. Pokrywa pompy ③ do zastosowań zewnętrznych umożliwia np. podłączanie węża doprowadzającego.

1. Odkręcić i zdjąć dwie boczne śruby mocujące ① (☒ C).
2. Odciągnąć pokrywę pompy ② ze zintegrowanym regulatorem mocy do przodu, od korpusu silnika.
3. Wcisnąć pokrywę pompy ③do korpusu silnika (☒ D).
4. Przykręcić pokrywę pompy przy użyciu pierścienia zamykającego (☒ E).

Zwrócić uwagę na to, aby wypustki znajdujące się na pokrywie pompy weszły w otwory w korpusie silnika.
Zwrócić uwagę na to, aby wirnik pompy był zmontowany całkowicie z obiema końcówkami osiowymi ④ (☒ I).
- Zwrócić uwagę na to, aby pierścień zamykający zatrzasnął się.

1. Wkręcić króciec wlotowy w pokrywę pompy.
2. Połączyć wąż z króścem wlotowym.
3. Można ponownie zamontować pokrywę pompy ze zintegrowanym regulatorem mocy w odwrotnej kolejności.

5. Obsługa

ZACHOWAĆ OSTROŻNOŚĆ! Uszkodzenia rzeczowe.

Pompa nie może pracować na sucho.

Włączanie/wyłączanie pompy

1. W akwarium: zamocować urządzenie pod powierzchnią wody na dnie lub na ścian-ce wewnętrznej akwarium (☒ F). Przestrzegać maksymalnej głębokości zanurzenia (patrz dane techniczne).
   Poza akwarium: zamocować urządzenie na stabilnej powierzchni poza akwarium (☒ G).
2. Podłączyć wtyk sieciowy do gniazda sieciowego. Uwaga: Pompa uruchomi się od razu!
3. Wyjąć wtyk sieciowy z gniazda sieciowego, aby wyłączyć urządzenie.

Regulacja przepływu

1. Obrócić regulator mocy, aby ustawić przepływ wody (☒ H).

6. Konserwacja

NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym!

- Przed pracami konserwacyjnymi należy zawsze odłączać wszystkie urządzenia od sieci elektrycznej.

ZACHOWAĆ OSTROŻNOŚĆ! Uszkodzenia rzeczowe.

- Do czyszczenia nie stosować żadnych twardych przedmiotów ani agresywnych środków czyszczących.

- Elementy urządzenia nie nadają się do mycia w zmywarce! Urządzenia oraz jego elementów nie wolno myć w zmywarce.

W dalszej części opisano prace konserwacyjne, które są wymagane w celu zapewnienia optymalnej i bezawaryjnej eksploatacji. Regularne wykonywanie prac konserwacyjnych przedłuża żywotność i zapewnia prawidłowe działanie urządzenia przez długi czas.

Czyszczenie pompy

1. Wyjąć pompę z akwarium.
2. Odkręcić i zdjąć dwie boczne śruby mocujące ① (× C).
3. Odciągnąć pokrywę pompy ② do przodu, od korpusu silnika.
4. Wyjąć wirnik pompy ⑤ z korpusu silnika (☒ I).
5. Wyczyścić wszystkie komponenty pod bieżącą wodą.
6. Ponownie zamontować pompę, wykonując czynności demontażowe w odwrotnej kolejności.

7. Usuwanie usterek

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem usuwania usterek wyjąć wtyk sieciowy.

Usterka Możliwa przyczyna Sposób usunięcia

Pompa nie uruchamia się	Brak napięcia sieciowego	► Sprawdzić napięcie sieciowe► Sprawdzić przewód zasilający
Pompa nie tłoczy Wtyk sieciowy nie jest pod łączony		► Podłączyć wtyk sieciowy do gniazda sieciowego
		Zablokowany wirnik pompy► Wyczyścić pompę
Pompa nie tłoczy Zadział termiczny wyłącznik zabezpieczający		1. Odłączyć wtyk sieciowy i zacze-kać na ochłodzenie pompy2. Po upływie ok. godziny po-nownie podłączyć wtyk sieciowy
Pompa tłoczy niewys - tarczająco	Regulator mocy jest zanie- czyszczony	► Wyczyścić regulator mocy

W przypadku pozostałych usterek skontaktować się z serwisem EHEIM.

8. Zakończenie użytkowania i utylizacja

Przechowywanie

1. Wyjąć urządzenie z akwarium.
2. Wyczyścić urządzenie.
3. Przechowywać urządzenie w miejscu nienarażonym na występowanie ujemnych temperatur.

Utylizacja

Podczas utylizacji urządzenia należy przestrzegać obowiązujących przepisów prawnych. Informacja dotycząca utylizacji urządzeń elektrycznych i elektronicznych we Wspólnocie Europejskiej:

Na terenie Wspólnoty Europejskiej obowiązują przepisy krajowe dotyczące utylizacji urządzeń zasilanych elektrycznie, które oparte są na dyrektywie UE 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zgodnie z nimi niniejszego urządzenia nie wolno wyrzucać do odpadów komunalnych ani domowych. Urządzenie jest bezpłatnie odbierane w komunalnych punktach zbiórki lub przez zakłady utylizacji odpadów. Opakowanie produktu składa się z materiałów, które można poddać recyklingowi. Materiały te należy zutylizować w ekologiczny sposób i oddać do ponownego przetworzenia.

9. Części zamienne

Patrz strona 131.
