compactON 3000 - Pumpe EHEIM - Kostenlose Bedienungsanleitung

Produkttyp	Aquarienpumpe
Verwendungszweck	Innenbereich, Hausaquarium
Standort	Innerhalb oder außerhalb des Aquariums
Maximale Eintauchtiefe	1 m
Maximale Wassertemperatur	35 °C
Stromversorgung	Netzstrom (Nennspannung nicht angegeben)
Schutzklasse	II
Schutzart IP	IP68 (Schutz gegen dauerndes Untertauchen)
Durchfluss	Einstellbar über integrierten Leistungsregler
Schlauchanschluss	Anpassbarer Anschluss (auf gewünschte Länge zuschneidbar)
Befestigung	Saugnäpfe zur Befestigung am Boden oder an der Wand
Außenpumpendeckel	Für den Einsatz außerhalb des Aquariums mitgeliefert
Reinigung	Mit fließendem Wasser, ohne aggressive Reinigungsmittel oder Geschirrspüler
Wartung	Regelmäßige Reinigung des Laufrads und des Reglers
Sicherheit	Schutz gegen Fehlerströme (max. 30 mA)
Thermoschutz	Integrierter thermischer Überlastschutz
Ersatzteile	Erhältlich (siehe Seite 131 der Anleitung)
Reparaturfähigkeit	Nur durch autorisierten EHEIM-Kundendienst
Lagerung	Frostgeschützt nach der Reinigung
Autorisierte Benutzer	Erwachsene und Kinder ab 8 Jahren unter Aufsicht

Häufig gestellte Fragen - compactON 3000 EHEIM

Welche Aquarientypen sind für die Eheim compactON 3000 Pumpe geeignet?

Die Pumpe ist für die heimische Aquariennutzung im Innenbereich konzipiert. Sie kann innerhalb oder außerhalb des Aquariums platziert werden.

Wie hoch ist die maximale Eintauchtiefe?

Die maximale Eintauchtiefe beträgt 1 Meter.

Wie stelle ich den Durchfluss der Pumpe ein?

Verwenden Sie den integrierten Leistungsregler am Pumpendeckel, um den Wasserdurchfluss einzustellen.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zuerst die Netzspannung und das Netzkabel. Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn das Laufrad blockiert ist, reinigen Sie die Pumpe. Wenn der thermische Überlastschutz ausgelöst hat, ziehen Sie den Netzstecker und warten Sie etwa eine Stunde, bevor Sie ihn wieder einstecken.

Wie reinige ich die Pumpe?

Trennen Sie das Gerät vom Netz. Entnehmen Sie die Pumpe aus dem Aquarium, demontieren Sie den Deckel und das Laufrad. Reinigen Sie alle Teile unter fließendem Wasser ohne aggressive Reinigungsmittel oder Geschirrspüler. Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Kann die Pumpe außerhalb des Aquariums verwendet werden?

Ja, der Außenpumpendeckel wird mitgeliefert. Er ermöglicht den Anschluss eines Zulaufschlauchs. Stellen Sie sicher, dass die Pumpe auf einer stabilen Oberfläche befestigt ist.

Welche Sicherheitshinweise sind wichtig?

Verwenden Sie eine Fehlerstrom-Schutzeinrichtung mit max. 30 mA. Trennen Sie vor Wartungsarbeiten immer alle Geräte vom Netz. Schützen Sie Steckdosen vor Feuchtigkeit. Lassen Sie Kinder nicht mit dem Gerät spielen.

Was tun, wenn der Durchfluss zu gering ist?

Reinigen Sie den Leistungsregler, wenn er verschmutzt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den EHEIM-Kundendienst.

Welches Zubehör ist im Lieferumfang enthalten?

Die Pumpe wird mit einem Pumpendeckel, Saugnäpfen zur Befestigung und einem anpassbaren Schlauchanschluss geliefert.

Wie lagere ich die Pumpe, wenn sie nicht verwendet wird?

Entnehmen Sie die Pumpe aus dem Aquarium, reinigen Sie sie und bewahren Sie sie an einem frostgeschützten Ort auf.

BEDIENUNGSANLEITUNG compactON 3000 EHEIM

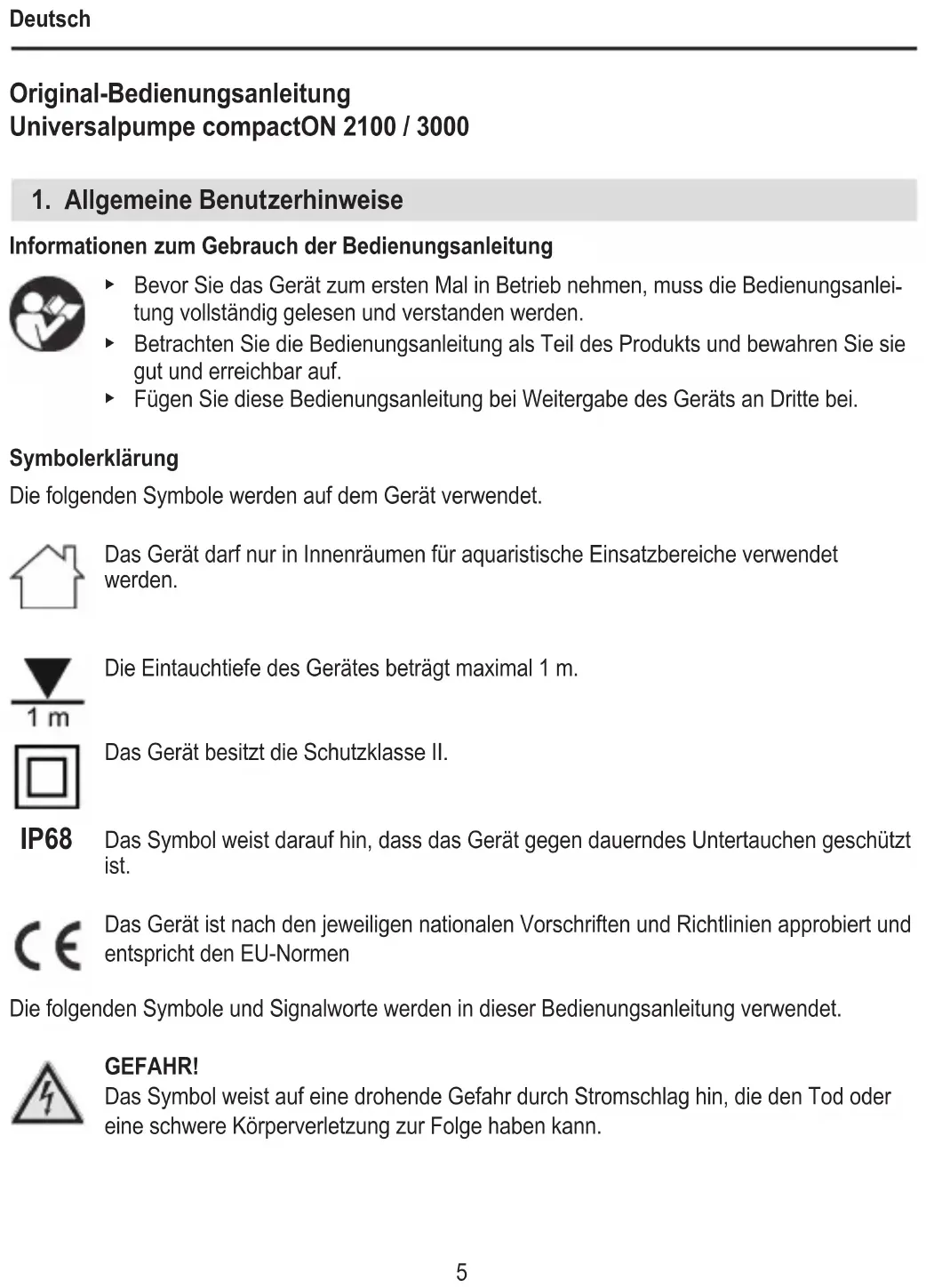

Original-Bedienungsanleitung Universalpumpe compactON 2100 / 3000

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
  ▶ Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet.

Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

Die Eintauchtiefe des Gerätes beträgt maximal 1 m.

Das Gerät besitzt die Schutzklasse II.

IP68

Das Symbol weist darauf hin, dass das Gerät gegen dauerndes Untertauchen geschützt ist.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention

☒A Verweis auf eine Abbildung, hier Verweis auf Abbildung A

▶ Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• für aquaristische Zwecke
• in Innenräumen
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
  • die Wassertemperatur darf 35°C nicht überschreiten

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.
• Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.
• Das Netzkabel dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.

• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Das Gerät muss über eine Fehlerstrom-Schutz einrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

- Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer Wasserleckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslöst.

- Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

- Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfiehlt sich mit dem Netz-kabel eine Tropfschlaufe zu bilden, die verhin-

dert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt.

• Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

4. Inbetriebnahme

Schlauch anschließen

1. Kürzen Sie mit einer Säge das Anschlussstück auf den Durchmesser Ihres Schlauches (☒A).
2. Schrauben Sie das Anschlussstück auf die Pumpe.
3. Verbinden Sie Ihren Schlauch mit dem Anschlussstück.

Sauger montieren

1. Drehen Sie die Sauger in die Öffnungen des Motorkörpers (☒B).

Tipp: Befeuchten Sie die Sauger mit Wasser zur einfacheren Montage.

Pumpendeckel für externen Einsatz montieren

Die Pumpe kann innerhalb und außerhalb des Aquariums eingesetzt werden. Der Pumpendeckel ③ für den externen Einsatz erlaubt z.B. den Anschluss eines Einlauf-schlauches.

1. Lösen und entfernen Sie die zwei seitlichen Befestigungsschauben ① (☒C).
2. Ziehen Sie den Pumpendeckel ② mit integriertem Leistungsregler nach vorne vom Motorkörper ab.
3. Drücken Sie den Pumpendeckel ③ in den Motorkörper (☒D).
4. Schrauben Sie den Pumpendeckel mit dem Verschlussring fest (☒E).

• Achten Sie darauf, dass die Nasen am Pumpendeckel in die Aussparungen im Motorkörper greifen.
• Achten Sie darauf, dass das Pumpenrad komplett mit den beiden Achstüllen ④ (☒I) montiert ist.

• Achten Sie darauf, dass der Verschlussring einrastet.

• Schrauben Sie den Einlaufstutzen in den Pumpendeckel.

• Verbinden Sie Ihren Schlauch mit dem Einlaufstutzen.

• Den Pumpendeckel mit integriertem Leistungsregler können Sie wieder in umgekehrter Reihenfolge montieren.

5. Bedienung

VORSICHT! Sachbeschädigung.

Die Pumpe darf nicht trocken laufen.

Pumpe ein-/ausschalten

1. Innerhalb des Aquariums: Befestigen Sie das Gerät unterhalb des Wasserspiegels am Boden oder an der Innenwand Ihres Aquariums (☒F). Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).
   Außerhalb des Aquariums: Befestigen Sie das Gerät auf einer stabilen Oberfläche außerhalb Ihres Aquariums (☒G).
2. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!
3. Ziehen Sie zum Ausschalten den Netzstecker aus der Netzsteckdose.

Durchfluss regeln

1. Drehen Sie den Leistungsregler um den Wasserdurchfluss einzustellen (☒H).

6. Wartung

GEFAHR! Stromschlag!

▶ Trennen Sie grundsätzlich vor Wartungsarbeiten alle Geräte vom Stromnetz.

VORSICHT! Sachbeschädigung.

• Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.
  Die Gerätekomponenten sind nicht spülmaschinenbeständig! Reinigen Sie das Gerät bzw. Geräteteile nicht in der Spülmaschine.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Geräts.

Pumpe reinigen

1. Nehmen Sie die Pumpe aus dem Aquarium.
2. Lösen und entfernen Sie die zwei seitlichen Befestigungsschauben ① (☒C).
3. Ziehen Sie den Pumpendeckel ② nach vorne vom Motorkörper ab.
4. Ziehen Sie das Pumpenrad ⑤ aus dem Motorkörper (☒I).
5. Reinigen Sie alle Komponenten unter fließendem Wasser.
6. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

7. Beheben von Störungen

Achtung! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

Pumpe läuft nicht an	Netzspannung fehlt	Überprüfen Sie die Netz-spannungKontrollieren Sie die Zuleitung
Pumpe fördert nicht	Netzstecker ist nicht einge steckt	Stecken Sie den Netzstecker in die Netzsteckdose
	Pumpenrad ist blockiert	Reinigen Sie die Pumpe
	Thermischer Schutzschalter ist aktiviert	Ziehen Sie den Netzstecker und lassen Sie die Pumpe abkühlen.Stecken Sie nach ca. einer Stunde den Netzstecker wieder ein.
Pumpe fördert unge-nügend	Leistungsregler ist verschmutzt	Reinigen Sie den Leistungs-regler

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

8. Außerbetriebnahme und Entsorgung

Lagern

1. Nehmen Sie das Gerät aus dem Aquarium.
2. Reinigen Sie das Gerät
3. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft:

Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

9. Ersatzteile

Siehe Seite 131.

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
