compactON 3000 - Pompa EHEIM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa per acquario
Utilizzo previsto	Interno, acquario domestico
Posizione	All'interno o all'esterno dell'acquario
Profondità di immersione massima	1 m
Temperatura massima dell'acqua	35 °C
Alimentazione elettrica	Rete (tensione nominale non specificata)
Classe di protezione	II
Grado di protezione IP	IP68 (protezione contro l'immersione permanente)
Portata	Regolabile tramite regolatore di potenza integrato
Collegamento tubo	Raccordo adattabile (tagliato alla lunghezza desiderata)
Fissaggio	Ventose per fissaggio sul fondo o sulla parete
Copertura pompa esterna	Fornito per uso all'esterno dell'acquario
Pulizia	In acqua corrente, senza prodotti aggressivi né lavastoviglie
Manutenzione	Pulizia periodica della girante e del regolatore
Sicurezza	Protezione contro le correnti di fuga (30 mA max)
Protezione termica	Interruttore termico integrato
Pezzi di ricambio	Disponibili (vedere pagina 131 del manuale)
Riparabilità	Solo servizio autorizzato EHEIM
Conservazione	Al riparo dal gelo dopo la pulizia
Utenti autorizzati	Adulti e bambini a partire da 8 anni sotto supervisione

Domande frequenti - compactON 3000 EHEIM

Quali tipi di acquari sono adatti alla pompa Eheim compactON 3000?

La pompa è progettata per un uso acquariofilo domestico, in interni. Può essere posizionata all'interno o all'esterno dell'acquario.

Qual è la profondità di immersione massima?

La profondità di immersione massima è di 1 metro.

Come regolare la portata della pompa?

Utilizzare il regolatore di potenza integrato sul coperchio della pompa per regolare la portata dell'acqua.

Cosa fare se la pompa non si avvia?

Controllare prima la tensione di rete e il cavo di alimentazione. Assicurarsi che la spina sia ben inserita. Se la girante è bloccata, pulire la pompa. Se l'interruttore termico è scattato, scollegare l'apparecchio e attendere circa un'ora prima di ricollegarlo.

Come pulire la pompa?

Scollegare l'apparecchio dalla rete. Rimuovere la pompa dall'acquario, smontare il coperchio e la girante. Pulire tutti i componenti sotto acqua corrente senza usare prodotti aggressivi né lavastoviglie. Rimontare in ordine inverso.

Si può usare la pompa all'esterno dell'acquario?

Sì, il coperchio della pompa per uso esterno è fornito. Consente di collegare un tubo di ingresso. Assicurarsi di fissare la pompa su una superficie stabile.

Quali sono le istruzioni di sicurezza importanti?

Utilizzare un dispositivo di protezione contro le correnti di fuga da 30 mA massimo. Scollegare sempre tutti gli apparecchi prima della manutenzione. Proteggere le prese dall'umidità. Non lasciare che i bambini giochino con l'apparecchio.

Cosa fare se la portata è insufficiente?

Pulire il regolatore di potenza se è sporco. Se il problema persiste, contattare il servizio EHEIM.

Quali sono gli accessori inclusi?

La pompa viene fornita con un coperchio della pompa, delle ventose per il fissaggio e un raccordo per tubo adattabile.

Come conservare la pompa quando non viene utilizzata?

Rimuovere la pompa dall'acquario, pulirla, quindi conservarla in un luogo al riparo dal gelo.

MANUALE UTENTE compactON 3000 EHEIM

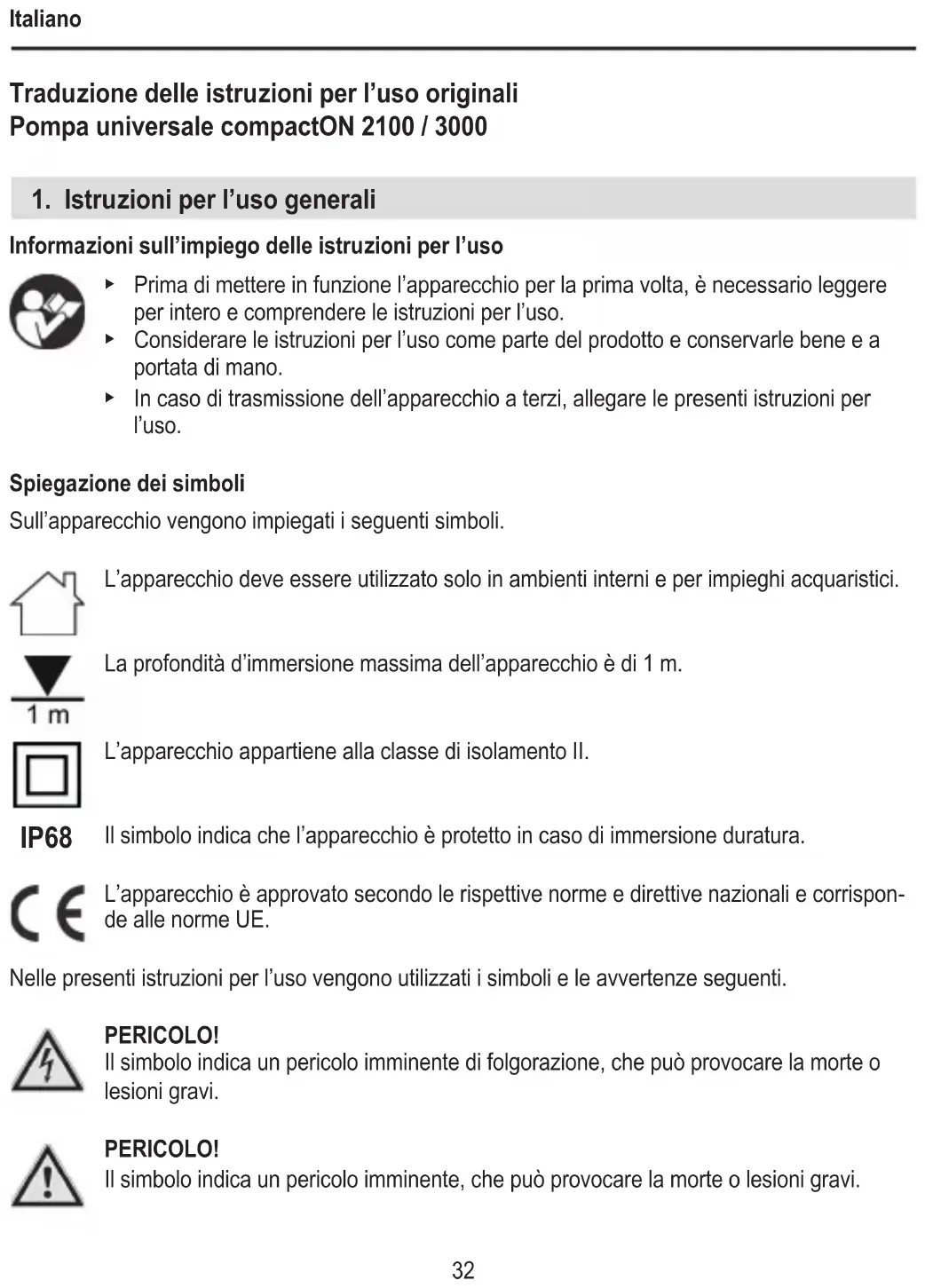

Traduzione delle istruzioni per l'uso originali

Pompa universale compactON 2100 / 3000

1. Istruzioni per l'uso generali

Informazioni sull'impiego delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli.

L'apparecchio deve essere utilizzato solo in ambienti interni e per impieghi acquaristici.

La profondità d'immersione massima dell'apparecchio è di 1 m.

L'apparecchio appartiene alla classe di isolamento II.

IP68

Il simbolo indica che l'apparecchio è protetto in caso di immersione duratura.

L'apparecchio è approvato secondo le rispettive norme e direttive nazionali e corrisponde alle norme UE.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti.

PERICOLO!

Il simbolo indica un pericolo imminente di folgorazione, che può provocare la morte o lesioni gravi.

PERICOLO!

Il simbolo indica un pericolo imminente, che può provocare la morte o lesioni gravi.

AVVISO!

Il simbolo indica un pericolo imminente, che può provocare danni fisici di media o lieve entità o costituire un rischio per la salute.

CAUTELA!

Il simbolo avverte del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Convenzioni di rappresentazione

A

Rimando a una figura, qui rimando alla figura A

Viene richiesta un'azione da parte vostra.

2. Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

· per scopi acquaristici
- in ambienti interni
· nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzarlo per scopi commerciali o industriali
- La temperatura dell'acqua non può superare i 35 °C

3. Avvertenze di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente

o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, tuttavia a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

- Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo elettrico e la spina, non siano danneggiati.

- Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.

- Non è possibile sostituire il cavo di rete alla rete di questo apparecchio. In caso di danneg-

giamento del cavo, l'apparecchio non potrà più essere utilizzato.

• Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
• Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.

- L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA. Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.

- Staccare immediatamente tutti gli apparecchi nell'acquario dalla rete elettrica in caso di perdita d'acqua o se interviene l'interruttore differenziale.

- Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare componenti e prima di tutti i lavori di pulizia e di manutenzione.

- Proteggere la presa elettrica e la spina dall'u-midità. Si consiglia di formare con il cavo elettrico un giro per impedire che l'acqua che scorre lungo il cavo possa entrare nella presa.

- I dati elettrici dell'apparecchio devono corri spondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.

4. Messa in funzione

Collegare il tubo flessibile

1. Con una sega, accorciare il connettore al diametro del proprio tubo flessibile (☒A).
2. Avvitare il connettore sulla pompa.
3. Collegare il tubo flessibile con il connettore.

Montare le ventose

1. Applicare le ventose ai fori sul blocco motore facendole ruotare (☒B).

Suggerimento: inumidire le ventose con acqua per semplificarne il montaggio.

Montare il coperchio della pompa per l'utilizzo esterno

La pompa può essere utilizzata sia all'interno che all'esterno dell'acquario. Il coperchio della pompa ③ per utilizzo esterno consente ad es. di collegare un tubo di alimentazione.

1. Allentare e rimuovere le due viti di fissaggio laterali ① (☒C).
2. Staccare il coperchio della pompa ② con regolatore di potenza integrato dal blocco motore spingendolo in avanti.
3. Premere il coperchio della pompa ③ sul blocco motore (☒D).
4. Avvitare il coperchio della pompa saldamente con l'anello di chiusura (☒E).

• Assicurarsi che le linguette sul coperchio della pompa scattino in posizione negli incavi del blocco motore.
• Prestare attenzione che il girante della pompa sia montato completamente, utilizzando entrambi i beccucci dell'asse ④ (☒I).

• Assicurarsi che l'anello di chiusura scatti in posizione.

• Applicare il manicotto d'ingresso al coperchio della pompa.

• Collegare il tubo flessibile al manicotto d'ingresso.

• Rimontare nell'ordine inverso il coperchio della pompa con il regolatore di potenza integrato.

5. Funzionamento

CAUTELA! Danni materiali.

La pompa non deve funzionare a vuoto.

Accendere/spegnere la pompa

1. All'interno dell'acquario: fissare l'apparecchio al suolo sotto il livello dell'acqua o alla parete interna del proprio acquario (☒F). Fare attenzione alla massima profondità d'immersione (vedi Dati tecnici).
   All'esterno dell'acquario: fissare l'apparecchio ad una superficie stabile all'esterno dell'acquario (☒G).
2. Inserire la spina nella presa elettrica. Attenzione: la pompa si avvia immediata- mente!
3. Estrarre la spina dalla presa elettrica per spegnere.

Regolare la portata

1. Ruotare il regolatore di potenza per impostare la portata d'acqua (☒H).

6. Manutenzione

PERICOLO! Scossa elettrica!

- Per principio, scollegare tutti gli apparecchi dalla rete elettrica prima di effettuare lavori di manutenzione.

CAUTELA! Danni materiali.

Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.
I componenti dell'apparecchio non sono lavabili in lavastoviglie. Non pulire l'apparecchio e/o parti dell'apparecchio nella lavastoviglie.

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funzionamento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento dell'apparecchio per stagni per un lungo periodo.

Pulire la pompa

1. Togliere la pompa dall'acquario.
2. Allentare e rimuovere le due viti di fissaggio laterali ① (☒C).
3. Staccare il coperchio della pompa ② dal blocco motore spingendolo in avanti.
4. Estrarre la girante della pompa ⑤ dal blocco motore (☒I).
5. Pulire tutti i componenti sotto acqua corrente.
6. Rimontare la pompa nell'ordine inverso.

7. Eliminazione di guasti

Attenzione! Scossa elettrica!

- Prima dell'eliminazione di guasti, tirare la spina.

Guasto Possibile causa Rimedio

La pompa non si avvia	Manca la tensione di rete	► Verificare la tensione di rete► Controllare la linea di alimentazione
La pompa non convoglia	La spina non è inserita	► Inserire la spina nella presa elettrica
	Il girante della pompa è bloccato	► Pulire la pompa
	L'interruttore magnetotermico è attivato	1. Staccare la spina e far raffreddare la pompa.2. Dopo circa un'ora, reinserire la spina.
La pompa convoglia in modo insufficiente	Il regolatore di potenza è sporco	► Pulire il regolatore di potenza

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

8. Messa fuori servizio e smaltimento

Immagazzinamento

1. Togliere l'apparecchio dall'acquario.
2. Pulire l'apparecchio
3. Immagazzinare l'apparecchio in un luogo protetto dal gelo.

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge. Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea:

All'interno dell'Unione Europea, lo smaltimento di apparecchi elettrici viene stabilito da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche

ed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

9. Pezzi di ricambio

Vedi a pagina 131.
