compactON 3000 - насос EHEIM - Бесплатное руководство пользователя

Тип продукта	Аквариумный насос
Назначение	Внутренний, домашний аквариум
Расположение	Внутри или снаружи аквариума
Максимальная глубина погружения	1 м
Максимальная температура воды	35 °C
Электропитание	От сети (номинальное напряжение не указано)
Класс защиты	II
Степень защиты IP	IP68 (защита от постоянного погружения)
Расход	Регулируется встроенным регулятором мощности
Подключение шланга	Универсальное соединение (обрезается до нужной длины)
Крепление	Присоски для крепления ко дну или стенке
Внешняя крышка насоса	Поставляется для использования снаружи аквариума
Очистка	Проточной водой, без агрессивных средств и посудомоечной машины
Техническое обслуживание	Периодическая очистка рабочего колеса и регулятора
Безопасность	Защита от токов утечки (макс. 30 мА)
Тепловая защита	Встроенный тепловой выключатель
Запасные части	Доступны (см. стр. 131 руководства)
Ремонтопригодность	Только авторизованный сервисный центр EHEIM
Хранение	В защищенном от мороза месте после очистки
Допустимые пользователи	Взрослые и дети от 8 лет под наблюдением

Часто задаваемые вопросы - compactON 3000 EHEIM

Какие типы аквариумов подходят для насоса Eheim compactON 3000?

Насос предназначен для домашнего аквариумного использования в помещении. Его можно размещать внутри или снаружи аквариума.

Какова максимальная глубина погружения?

Максимальная глубина погружения составляет 1 метр.

Как регулировать расход насоса?

Используйте встроенный регулятор мощности на крышке насоса для регулировки расхода воды.

Что делать, если насос не запускается?

Сначала проверьте сетевое напряжение и кабель питания. Убедитесь, что вилка плотно вставлена. Если рабочее колесо заблокировано, очистите насос. Если сработал тепловой выключатель, отключите прибор от сети и подождите около часа, прежде чем снова включить.

Как чистить насос?

Отключите прибор от сети. Снимите насос с аквариума, разберите крышку и рабочее колесо. Промойте все компоненты проточной водой без использования агрессивных средств или посудомоечной машины. Соберите в обратном порядке.

Можно ли использовать насос снаружи аквариума?

Да, крышка насоса для наружного использования входит в комплект. Она позволяет подключить впускной шланг. Убедитесь, что насос установлен на устойчивой поверхности.

Каковы важные правила безопасности?

Используйте устройство защиты от токов утечки с максимальным током 30 мА. Перед обслуживанием всегда отключайте все приборы. Защищайте розетки от влаги. Не позволяйте детям играть с прибором.

Что делать, если расход недостаточен?

Очистите регулятор мощности, если он загрязнен. Если проблема не устранена, обратитесь в сервисный центр EHEIM.

Какие аксессуары входят в комплект?

Насос поставляется с крышкой насоса, присосками для крепления и универсальным соединением шланга.

Как хранить насос, когда он не используется?

Снимите насос с аквариума, очистите его, затем храните в месте, защищенном от мороза.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ compactON 3000 EHEIM

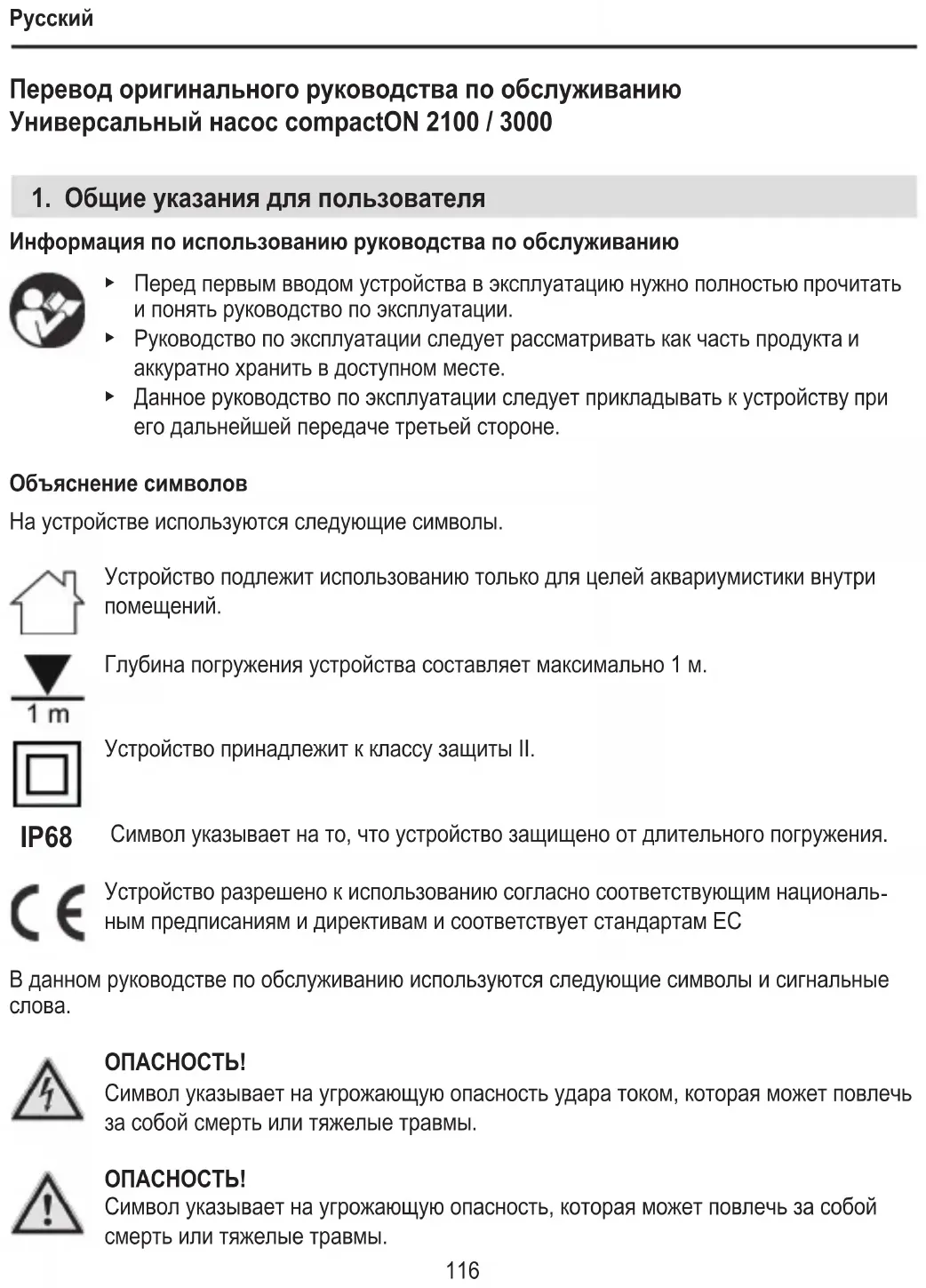

Перевод оригинального руководства по обслуживанию Универсальный насос compactON 2100 / 3000

1. Общие указания для пользователя

Информация по использованию руководства по обслуживанию

▶ Перед первым вводом устройства в эксплуатацию нужно полностью прочитать и понять руководство по эксплуатации.
Руководство по эксплуатации следует рассматривать как часть продукта и аккуратно хранить в доступном месте.
- Данное руководство по эксплуатации следует прикладывать к устройству при его дальнейшей передаче третьей стороне.

Объяснение символов

На устройстве используются следующие символы.

Устройство подлежит использованию только для целей аквариумистики внутри помещений.

Глубина погружения устройства составляет максимально 1 м.

Устройство принадлежит к классу защиты II.

IP68

Символ указывает на то, что устройство защищено от длительного погружения.

Устройство разрешено к использованию согласно соответствующим национальным предписаниям и директивам и соответствует стандартам ЕС

В данном руководстве по обслуживанию используются следующие символы и сигнальные слова.

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность удара током, которая может повлечь за собой смерть или тяжелые травмы.

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность, которая может повлечь за собой смерть или тяжелые травмы.

ПРЕДУПРЕЖДЕНИЕ!

Символ указывает на угрожающую опасность, которая может повлечь за собой травмы легкой и средней тяжести или риск для здоровья.

ОСТОРОЖНО!

Символ указывает на опасность материального ущерба.

Указание с полезной информацией и советами.

Принципы отображения

☒A Ссылка на изображение, здесь ссылка на рисунок А

Указание на выполнение действия.

2. Область применения

Устройство и все детали, входящие в комплект поставки, предусмотрены для применения в частной сфере и могут использоваться исключительно:

· для акваристических целей
• в камерах;
- при соблюдении технических данных.

Для устройства действуют следующие ограничения:

• не использовать для промышленных или производственных целей
• температура воды не должна превышать 35 °C

3. Указания по технике безопасности

От этого устройства могут исходить опасности для людей и имущества, если оно используется ненадлежащим образом и не по назначению, или если не соблюдаются указания по технике безопасности.

Для вашей безопасности

- Данное устройство может быть использовано детьми старше 8 лет и лицами с

недостаточными физическими, сенсор- ными или умственными способностями, а также недостаточным опытом или знани- ями только под наблюдением ответствен- ных лиц или же в том случае, если им были разъяснены правила безопасного обращения с устройством и они осозна- ли опасности, исходящие от устройства.

Нельзя допускать, чтобы дети играли с устройством. Очистку и пользовательское техобслуживание запрещается выполнять детям, за исключением случаев, когда они находятся под надзором.

- Перед использованием проведите визуальную проверку, чтобы убедиться, что устройство не повреждено, особенно это касается сетевого кабеля питания и вилки.

- Ремонт разрешается выполнять исключительно специалистам сервисной службы ЕНЕИМ.

- Сетевой кабель данного устройства замене не подлежит. При повреждении кабеля устройство следует утилизировать.

• Выполняйте только те работы, которые описаны в данном руководстве.
• Используйте только оригинальные запае ные части и принадлежности для устройства.

• Устройство должно быть защищено автоматическим выключателем дифференциальной защиты с расчетным током утечки максимум 30 мА. При возникновении вопросов и проблем обратитесь к специалистам-электрикам.
• При утечке воды или при срабатывании автоматического выключателя дифференциальной защиты необходимо сразу же отсоединить все устройства в аквариуме от сети.
• Обязательно отсоединяйте все устройства от электросети, если они не используются,

перед монтажом или демонтажем деталей или перед всеми работами по очистке и техобслуживанию.

- Защитите розетку и вилку сетевого кабеля от попадания влажности. Рекомендуется делать на сетевом кабеле питания петлю, которая препятствует тому, чтобы вода, стекающая по кабелю, попадала в розетку.

- Электрические характеристики устройства должны соответствовать характеристикам электросети. Эти характеристики указаны на фирменной табличке, упаковке или в настоящем руководстве.

4. Ввод в эксплуатацию

Подключение шланга

1. С помощью пилы укоротите соединительный патрубок до диаметра шланга (☒A).
2. Привинтите соединительный элемент к насосу.
3. Соедините свой шланг с соединительным элементом.

Монтаж всасывающих патрубков

1. Ввинтите всасывающие патрубки в отверстия корпуса двигателя (☒В).

Совет: Для облегчения монтажа смочите всасывающие патрубки водой.

Монтаж крышки насоса для наружного использования

Насос можно устанавливать внутри и снаружи аквариума. Крышка насоса ③ для наружного использования допускает, например, подключение впускного шланга.

1. Ослабьте и удалите два боковых крепежных винта ① (☒C).
2. Снимите крышку насоса ② с встроенным регулятором мощности с корпуса двигателя движением вперед.
3. Прижмите крышку насоса ③ к корпусу двигателя (☒D).
4. Привинтите крышку насоса с запорным кольцом (☒E).

• Во время сборки следите за тем, чтобы выступы на насосе попадали в выемки в корпусе двигателя.
  ▶ Обратите внимание на то, чтобы крыльчатка насоса была полностью смонтирована с обеими осевыми втулками ④ (☒I).
  ▶ Обратите внимание на то, чтобы запорное кольцо было зафиксировано.

• Ввинтите в крышку насоса впускной патрубок.

• Соедините свой шланг с впускным патрубком.
• Теперь можно снова смонтировать крышку насоса с встроенным регулятором мощности, действуя в обратной последовательности.

5. Управление

ОСТОРОЖНО! Материальный ущерб.

Работа насоса всухую запрещена

Включение/выключение насоса

1. Монтаж внутри аквариума: Закрепите устройство ниже уровня воды на днище или на внутренней стенке своего аквариума (☒F). Следите за максимальной глубиной погружения (см. «Технические характеристики»).
   Монтаж снаружи аквариума: Закрепите устройство на устойчивой поверхности снаружи своего аквариума (☒G).
2. Вставьте вилку сетевого кабеля в розетку. Внимание: Насос запускается сразу!
3. Для выключения отсоедините вилку сетевого кабеля от розетки.

Регулировка расхода

1. Поверните регулятор мощности, чтобы настроить расход воды (☒H).

6. Техническое обслуживание

ОПАСНОСТЬ! Опасность удара током!

- Обязательно перед выполнением работ по техобслуживанию отсоедините все устройства от электросети.

ОСТОРОЖНО! Материальный ущерб.

• Не используйте для очистки жесткие предметы или агрессивные чистящие средства.
• Не допускается мыть компоненты устройства в моечных машинах! Не мойте устройство или его детали в моечной машине.

В следующих разделах описаны работы по техническому обслуживанию, необходимые для обеспечения оптимальной и бесперебойной работы. Регулярное техническое обслуживание продлевает срок службы и гарантирует длительный период работы устройства.

Чистка насоса

1. Извлеките насос из аквариума.
2. Ослабьте и удалите два боковых крепежных винта ① (☒C).
3. Снимите крышку насоса ② с корпуса двигателя движением вперед.
4. Выньте крыльчатку насоса ⑤ из корпуса двигателя (☒I).
5. Промойте все компоненты под проточной водой.
6. Снова выполните монтаж насоса в обратной последовательности.

7. Устранение неисправностей

Внимание! Опасность удара током!

▶ Перед устранением неисправностей отключить вилку сетевого кабеля от электросети.

Неисправность Возможная причина Способ устранения

Насос не запускается	Нет сетевого напряжения	▸ Проверить сетевое напряжение▸ Проверить питающий кабель
Насос не подает Вилка сетевого кабеля не подсоединена к розетке		▸ Вставьте вилку сетевого кабеля в розетку
Насос не подает Крыльчатка насоса заблокирована		► Очистите насос
	Активирован термический защитный выключатель	1. Отсоедините вилку сетевого кабеля от электросети и дайте насосу остыть.2. Приблизительно через час снова подключите вилку сетевого кабеля к электросети.
Недостаточная подача насоса	Регулятор мощности загрязнен	► Очистите регулятор мощности

При прочих неисправностях обратитесь в сервисную службу ЕНЕІМ.

8. Вывод из эксплуатации и утилизация

Хранение

1. Извлеките устройство из аквариума.
2. Очистите устройство
3. Храните устройство в месте, защищенном от морозов.

Утилизация

В случае утилизации устройства соблюдайте соответствующие правовые предписания. Информация об утилизации электрических и электронных приборов в Европейском Союзе:

В Европейском Союзе утилизация устройств с электроприводом регламентируется национальными правилами, которые основываются на Директиве ЕС 2012/19/EC об отслуживших электронных приборах (WEEE). Поэтому устройство нельзя утилизировать вместе с бытовыми отходами. Устройство бесплатно принимается пунктами сбора коммунальных служб или пунктами сбора вторсырья. Упаковка состоит из пригодных для переработки и вторичного использования материалов. Ее следует утилизировать допустимыми с экологической точки зрения способами и направлять на переработку.

9. Запасные детали

См. стр. 131.
