MANUAL DE USUARIO compactON 3000 EHEIM

Manual de instrucciones

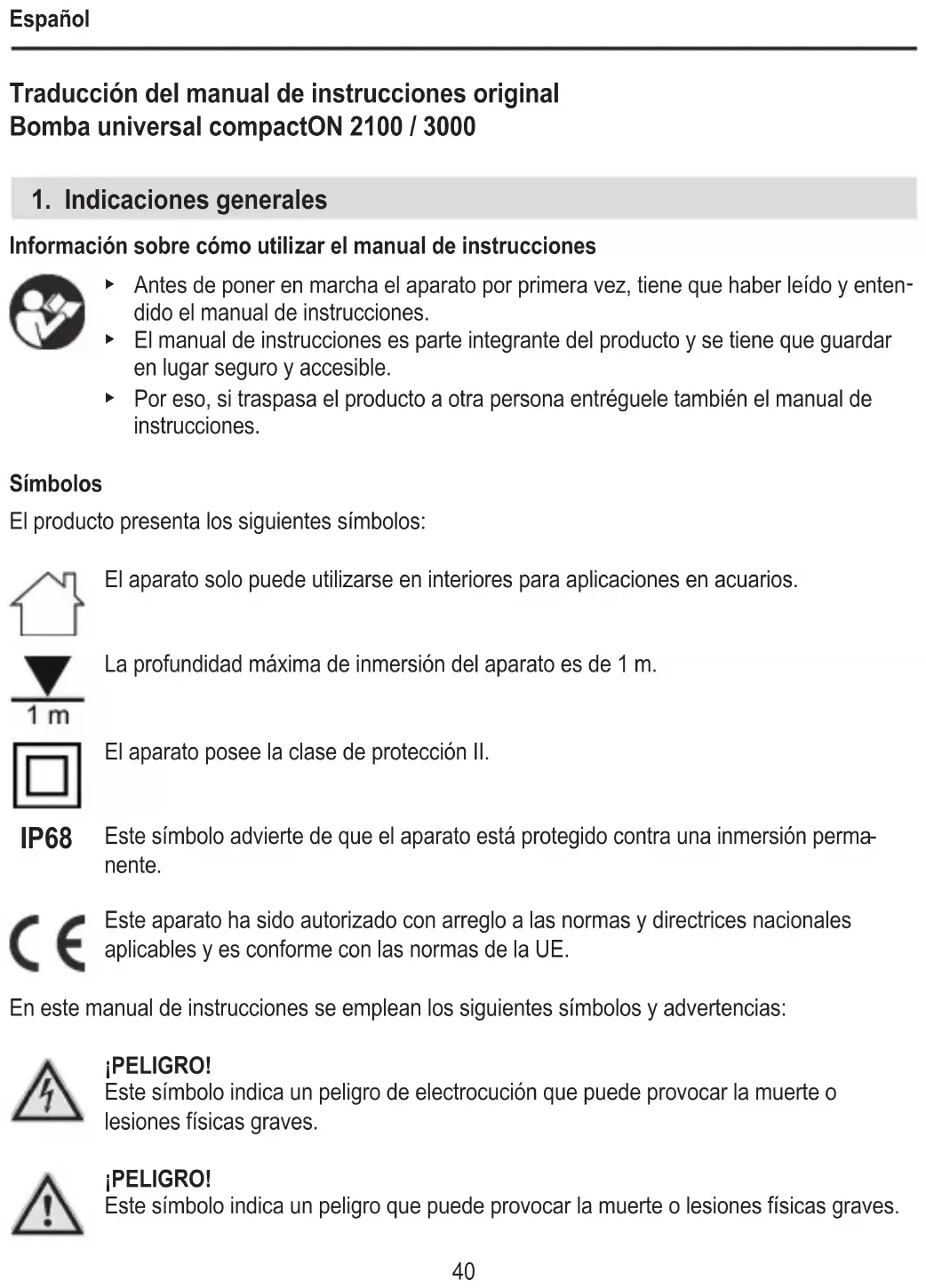

Traducción del manual de instrucciones original Bomba universal compactON 2100 / 3000

1. Indicaciones generales

Información sobre cómo utilizar el manual de instrucciones ▶ Antes de poner en marcha el aparato por primera vez, tiene que haber leído y enten

dido el manual de instrucciones. ▶ El manual de instrucciones es parte integrante del producto y se tiene que guardar en lugar seguro y accesible. ▶ Por eso, si traspasa el producto a otra persona entréguele también el manual de instrucciones. Símbolos El producto presenta los siguientes símbolos: El aparato solo puede utilizarse en interiores para aplicaciones en acuarios. La profundidad máxima de inmersión del aparato es de 1 m. El aparato posee la clase de protección II. Este símbolo advierte de que el aparato está protegido contra una inmersión perma

nente. Este aparato ha sido autorizado con arreglo a las normas y directrices nacionales aplicables y es conforme con las normas de la UE. En este manual de instrucciones se emplean los siguientes símbolos y advertencias: ¡PELIGRO! Este símbolo indica un peligro de electrocución que puede provocar la muerte o lesiones físicas graves. ¡PELIGRO! Este símbolo indica un peligro que puede provocar la muerte o lesiones físicas graves. IP68Español

¡AVISO! Este símbolo indica un peligro que puede ocasionar lesiones físicas de gravedad media-leve o un riesgo para la salud. ¡PRECAUCIÓN! Este símbolo indica que existe peligro de daños materiales. Este símbolo señala información y recomendaciones útiles. Presentación de las indicaciones Este símbolo remite a 󰘰guras, aquí la Figura A. Este símbolo insta a realizar una acción.

2. Ámbito de aplicación

El aparato y los componentes contenidos en el volumen de suministro están diseñados para su uso en el ámbito privado y solo pueden utilizarse: ‧ para 󰘰nes de acuario ‧ En espacios interiores ‧ En cumplimiento de lo especi󰘰cado en los datos técnicos Sobre el aparato rigen las siguientes restricciones: ‧ No apto para su uso industrial o comercial ‧ La temperatura del agua no puede ser superior a 35°C

3. Indicaciones de seguridad

Este aparato puede conllevar peligro para las personas y las cosas si se utiliza de forma inde- bida o no conforme con su 󰘰nalidad de uso o si no se respetan las indicaciones de seguridad. ⌦AEspañol

Para su seguridad ‧ Este aparato también puede ser utilizado por niños a partir de 8 años y por personas con disminución de sus facultades físicas, senso- riales o psíquicas o por personas inexpertas, siempre y cuando lo hagan bajo supervisión o se les haya instruido sobre la manipula- ción segura del aparato y sobre sus posibles riesgos. No deje que los niños jueguen con el aparato. La limpieza y el mantenimiento del aparato no pueden ser realizados por niños, a menos que lo hagan bajo supervisión. ‧ Antes de poner en marcha el aparato realice un examen visual para asegurarse de que no presenta daños, en especial el cable de red y el enchufe. ‧ Las reparaciones solo las puede llevar a cabo un servicio técnico o󰘰cial de EHEIM. ‧ El cable de red del aparato no se puede cam- biar por otro. Si el cable se daña, se tiene que desechar el aparato.Español

‧ Realice solo los trabajos descritos en este manual. ‧ Utilice únicamente accesorios y recambios originales para el aparato. ‧ El aparato tiene que estar protegido mediante un dispositivo de protección diferencial con una sensibilidad nominal de 30 mA como máximo. Si tiene cualquier problema o pre- gunta póngase en contacto con un técnico electricista. ‧ Desconecte inmediatamente de la corriente todos los aparatos del acuario en caso de fuga de agua o de disparo del dispositivo de protección diferencial. ‧ Desconecte de la corriente todos los apara

tos del acuario cuando no los utilice, antes de montar o desmontar algún componente y antes de realizar cualquier trabajo de limpieza y mantenimiento. ‧ Proteja los enchufes y tomas de corriente de la humedad. Se recomienda hacer un lazoEspañol

antigoteo en el cable para evitar que pueda resbalar agua por el cable y penetrar en la toma de corriente. ‧ Los datos eléctricos del aparato tienen que coincidir con los datos de la red eléctrica. Encontrará estos datos en la placa de carac- terísticas, en el embalaje o en este manual de instrucciones.

1. Corte con una sierra la pieza de conexión para ajustarla al diámetro de su manguera

2. Atornille la pieza de conexión a la bomba.

3. Conecte la manguera con la pieza de conexión.

Montaje de los aspiradores

1. Gire los aspiradores en las aberturas del cuerpo del motor (⌦B).

Consejo: Humedezca los aspiradores con agua para facilitar el montaje. Montaje de la tapa de la bomba para uso en el exterior La bomba se puede utilizar dentro y fuera del acuario. La tapa de la bomba

para uso externo permite conectar una manguera de entrada, por ejemplo.

1. A󰘱oje y retire los dos tornillos de 󰘰jación laterales

2. Retire hacia delante la tapa de la bomba

con el regulador de potencia integrado del cuerpo del motor.

3. Coloque a presión la tapa de la bomba

en el cuerpo del motor (⌦D).

4. Fije la tapa de la bomba con el anillo de cierre (⌦E).Español

▶ Asegúrese de que los salientes de la tapa de la bomba encajan en las muescas del cuerpo del motor. ▶ Asegúrese de que el rodete de la bomba está montado completamente con los dos manguitos del eje

(⌦I). ▶ Asegúrese de que el anillo de cierre encaja.

5. Enrosque el racor de entrada en la tapa de la bomba.

6. Conecte la manguera con el racor de entrada.

7. Puede volver a montar la tapa de la bomba con el regulador de potencia integrado

siguiendo los pasos descritos en orden inverso.

¡PRECAUCIÓN! Riesgo de daños materiales. La bomba no puede funcionar en seco. Conexión/desconexión de la bomba

1. Dentro del acuario: Fije el aparato por debajo del nivel del agua en el fondo o

en la pared interior del acuario (⌦F). Tenga en cuenta la profundidad máxima de inmersión (ver datos técnicos). Fuera del acuario: Fije el aparato sobre una super󰘰cie estable fuera del acuario (⌦G).

2. Inserte el enchufe en la toma de corriente. Atención: ¡La bomba se pone inmedia-

3. Para desconectar, extraiga el enchufe de la toma de corriente.

Regulación del caudal

1. Gire el regulador de potencia para ajustar el caudal de agua (⌦H).

¡PELIGRO! ¡Peligro de electrocución! ▶ Todos los aparatos deben desconectarse de la corriente antes de realizar cualquier trabajo de mantenimiento. ¡PRECAUCIÓN! Riesgo de daños materiales. ▶ No utilice productos de limpieza agresivos ni objetos duros para realizar las labores de limpieza. ▶ ¡Los componentes del producto no son aptos para lavavajillas! No lave el aparato ni sus componentes en un lavavajillas.Español

En los siguientes apartados se describen los trabajos de mantenimiento necesarios para garantizar un funcionamiento óptimo y sin incidencias del aparato. Un manteni- miento adecuado alarga la vida útil del aparato y garantiza su correcto funcionamiento durante mucho tiempo. Limpieza de la bomba

1. Saque la bomba del acuario.

2. A󰘱oje y retire los dos tornillos de 󰘰jación laterales

3. Retire hacia delante la tapa de la bomba

del cuerpo del motor.

del cuerpo del motor (⌦I).

5. Limpie todos los componentes con abundante agua corriente.

6. Vuelva a montar la bomba siguiendo los pasos descritos en orden inverso.

7. Subsanación de fallos

¡Atención! ¡Peligro de electrocución! ▶ Antes de subsanar ningún fallo extraiga el enchufe de red. Fallo Posible causa Solución La bomba no se pone en marcha No hay tensión de red ▶ Compruebe la tensión de red ▶ Compruebe el cable de red La bomba no bombea El enchufe no está insertado en la toma de corriente ▶ Inserte correctamente el enchu

fe en la toma de corriente El rodete de bomba está bloqueado ▶ Limpie la bomba El interruptor de protección térmico está activado

1. Extraiga el enchufe de la toma

de corriente y deje que la bomba se enfríe.

2. Después de aprox. 1 hora

vuelva a insertar el enchufe. La bomba no bombea lo su󰄈ciente El regulador de potencia está sucio ▶ Limpie el regulador de potencia Si se produce cualquier otro fallo póngase en contacto con el servicio técnico de EHEIM.Español

8. Puesta fuera de servicio y eliminación de residuos

1. Extraiga el aparato del acuario.

2. Limpie el aparato.

3. Guarde el aparato en un lugar protegido de las heladas.

Eliminación de residuos Si desecha el aparato tenga en cuenta las disposiciones legales aplicables sobre eliminación de residuos. Información sobre la eliminación de aparatos eléctricos y electrónicos en la Comunidad Europea: Dentro de la Comunidad Europea la eliminación de aparatos eléctricos está regulada por normativas nacionales que se basan en la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos. El aparato no puede, por tanto, desecharse con la basura doméstica, sino que tiene que llevarse a un punto de recogida de residuos o de reciclaje municipal. El embalaje del producto está compuesto de materiales reciclables, que deben desecharse y reciclarse de forma respetuosa con el medio ambiente.
