Typ produktu	Čerpadlo pro akvárium
Zamýšlené použití	Vnitřní, domácí akvárium
Umístění	Uvnitř nebo vně akvária
Maximální hloubka ponoření	1 m
Maximální teplota vody	35 °C
Elektrické napájení	Síť (jmenovité napětí neuvedeno)
Třída ochrany	II
Stupeň krytí IP	IP68 (ochrana proti trvalému ponoření)
Průtok	Nastavitelný pomocí integrovaného regulátoru výkonu
Připojení hadice	Adaptabilní připojení (střih na požadovanou délku)
Upevnění	Přísavky pro upevnění na dno nebo stěnu
Vnější kryt čerpadla	Dodáváno pro použití vně akvária
Čištění	Tekoucí vodou, bez agresivních prostředků a myčky nádobí
Údržba	Pravidelné čištění oběžného kola a regulátoru
Bezpečnost	Ochrana proti svodovým proudům (max. 30 mA)
Tepelná ochrana	Integrovaný tepelný jistič
Náhradní díly	K dispozici (viz strana 131 návodu)
Opravitelnost	Pouze autorizovaný servis EHEIM
Skladování	Chránit před mrazem po vyčištění
Oprávnění uživatelé	Dospělí a děti od 8 let pod dohledem

Často kladené otázky - compactON 3000 EHEIM

Jaké typy akvárií jsou vhodné pro čerpadlo Eheim compactON 3000?

Čerpadlo je určeno pro domácí akvaristické použití, v interiéru. Lze jej umístit dovnitř nebo vně akvária.

Jaká je maximální hloubka ponoření?

Maximální hloubka ponoření je 1 metr.

Jak nastavit průtok čerpadla?

Pomocí integrovaného regulátoru výkonu na krytu čerpadla nastavte průtok vody.

Co dělat, když čerpadlo nenastartuje?

Nejprve zkontrolujte síťové napětí a napájecí kabel. Ujistěte se, že je zástrčka správně zapojena. Pokud je oběžné kolo zablokované, vyčistěte čerpadlo. Pokud se aktivoval tepelný jistič, odpojte zařízení a počkejte přibližně jednu hodinu, než jej znovu zapojíte.

Jak vyčistit čerpadlo?

Odpojte zařízení od sítě. Vyjměte čerpadlo z akvária, demontujte kryt a oběžné kolo. Vyčistěte všechny součásti pod tekoucí vodou bez použití agresivních prostředků a myčky nádobí. Složte v opačném pořadí.

Lze čerpadlo použít mimo akvárium?

Ano, je dodáván vnější kryt čerpadla pro použití vně akvária. Umožňuje připojení přívodní hadice. Ujistěte se, že je čerpadlo upevněno na stabilním povrchu.

Jaké jsou důležité bezpečnostní pokyny?

Použijte ochranné zařízení proti svodovým proudům s maximálním proudem 30 mA. Před údržbou vždy odpojte všechna zařízení. Chraňte zásuvky před vlhkostí. Nedovolte dětem hrát si se zařízením.

Co dělat, pokud je průtok nedostatečný?

Vyčistěte regulátor výkonu, pokud je znečištěný. Pokud problém přetrvává, kontaktujte servis EHEIM.

Jaké příslušenství je součástí balení?

Čerpadlo je dodáváno s krytem čerpadla, přísavkami pro upevnění a adaptabilním připojením hadice.

Jak skladovat čerpadlo, když se nepoužívá?

Vyjměte čerpadlo z akvária, vyčistěte jej a skladujte na místě chráněném před mrazem.

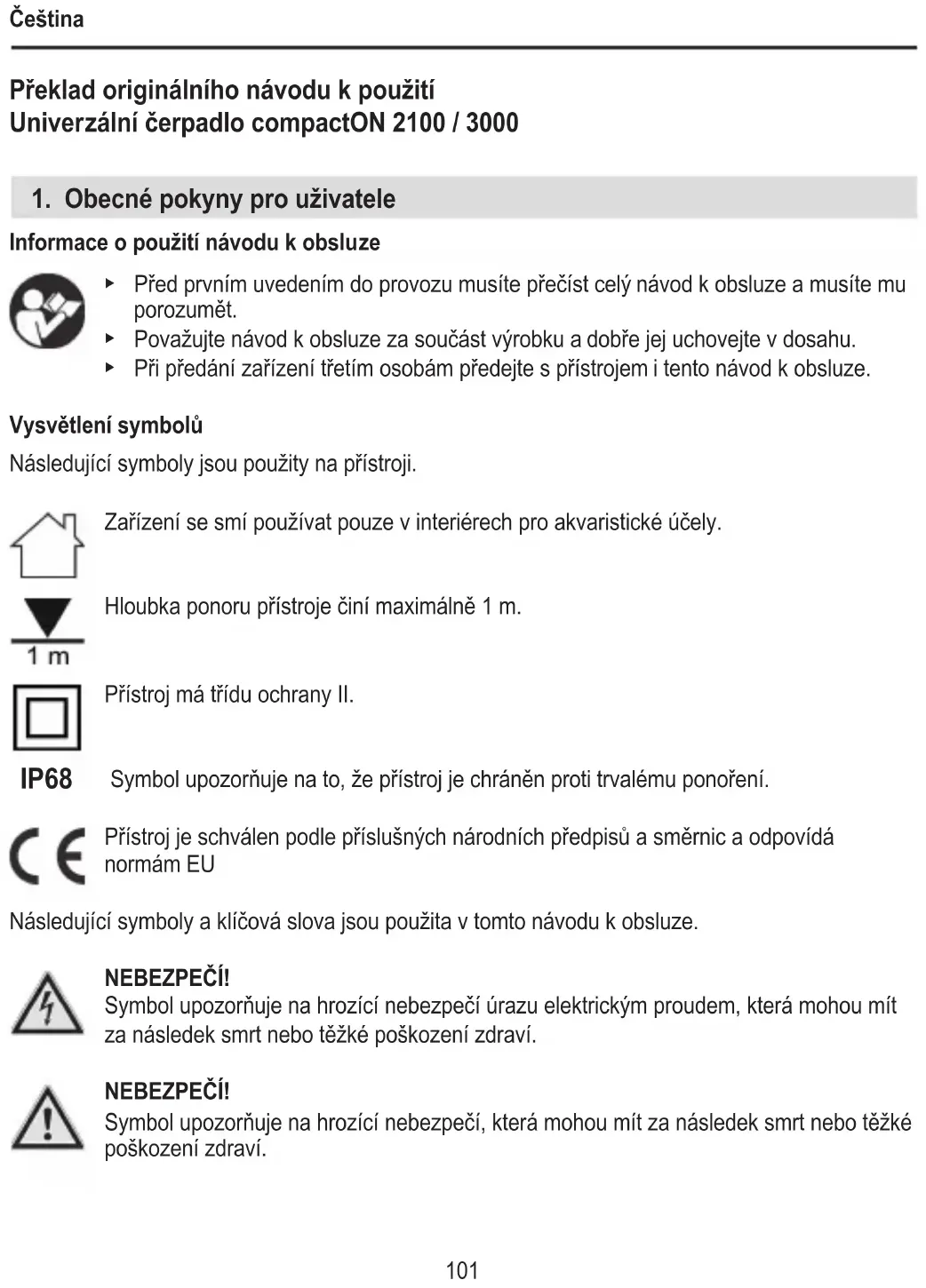

NÁVOD K OBSLUZE compactON 3000 EHEIM

Překlad originálního návodu k použití Univerzální čerpadlo compactON 2100 / 3000

1. Obecné pokyny pro uživatele

Informace o použití návodu k obsluze

• Před prvním uvedením do provozu musíte přečíst celý návod k obsluze a musíte mu porozumět.
  Považujte návod k obsluze za součást výrobku a dobře jej uchovejte v dosahu.
  Při předání zařízení třetím osobám předejte s přístrojem i tento návod k obsluze.

Vysvětlení symbolů

Následující symboly jsou použity na přístroji.

Zařízení se smí používat pouze v interiérech pro akvaristické účely.

Hloubka ponoru přístroje činí maximálně 1 m.

Přístroj má třídu ochrany II.

IP68

Symbol upozorňuje na to, že přístroj je chráněn proti trvalému ponoření.

Přístroj je schválen podle příslušných národních předpisů a směrnic a odpovídá normám EU

Následující symboly a klíčová slova jsou použita v tomto návodu k obsluze.

NEBEZPEČÍ!

Symbol upozorňuje na hrozící nebezpečí úrazu elektrickým proudem, která mohou mít za následek smrt nebo těžké poškození zdraví.

NEBEZPEČÍ!

Symbol upozorňuje na hrozící nebezpečí, která mohou mít za následek smrt nebo těžké poškození zdraví.

VAROVÁNÍ!

Symbol upozorňuje na hrozící nebezpečí, která mohou mít za následek středně těžké až lehké poškození zdraví nebo ohrožení zdraví.

POZOR!

Symbol upozorňuje na nebezpečí věcných škod.

Pokyn s užitečnými informacemi a tipy.

Konvence zobrazení

☒A Odkaz na vyobrazení, zde odkaz na vyobrazení A

Výzva k provedení činnosti.

2. Oblast použití

Přístroj a všechny části, které jsou součástí dodání, jsou určeny pro soukromé využití a smí se používat výhradně:

· pro akvaristické účely
· v interiérech
- při dodržení technických údajů

Pro přístroj platí následující omezení:

· nepoužívejte jej pro komerční nebo průmyslové účely
- teplota vody nesmí překročit 35°C

3. Bezpečnostní pokyny

Pokud se přístroj používá neodborně, případně v rozporu s účelem použití nebo jsou zanedbá- ny bezpečnostní pokyny, může přístroj představovat riziko poškození života a zdraví i riziko věcných škod.

Pro Vaši bezpečnost

- Tento přístroj smějí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a/nebo znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečím, která z jeho použití plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

- Před použitím proved'te vizuální kontrolu a ujistěte se, že přístroj, a zejména síťový kabel a zástrčka, nejsou poškozeny.

- Opravy smí provádět výhradně autorizovaný servis EHEIM.

- Sít'ový kabel tohoto přístroje není možné nahradit. Při poškození kabelu se přístroj musí vyřadit k likvidaci.

- Provádějte pouze takové práce, které jsou popsány v tomto návodu k použití.

- Používejte pouze originální náhradní díly a příslušenství k přístroji.

- Přístroj musí být jištěn proudovým chráničem se jmenovitým reziduálním proudem maximálně 30 mA. V případě dotazů nebo problémů se obrat’te na kvalifikované elektrikáře.

- Při prosakování vody, příp. pokud reagují proudové chrániče ihned odpojte všechny přístroje v akváriu od elektrické sítě

- V zásadě odpojujte všechny přístroje v akváriu od elektrické sítě, pokud se nepoužívají, před jejich demontáží nebo montáží a před každým čištěním a údržbovými pracemi.

- Chraňte zásuvku a síťovou zástrčku před vlhkostí. Je doporučeno vytvořit ze síťového kabelu smyčku na odkapávání, která by zabránila, aby se voda dostala po kabelu do zásuvky.

- Elektrické údaje přístroje se musí shodovat s údaji elektrické sítě. Tyto údaje naleznete na typovém štítku, obalu nebo v tomto návodu.

4. Uvedení do provozu

Připojení hadičky

1. Zkrat'te pilou propojovací kus na průměr Vaší hadičky (☒A).
2. Našroubujte propojovací kus na čerpadlo.
3. Připojte Vaši hadičku na propojovací kus.

Montáž přísavek

1. Otáčením připevněte přísavky k otvorům na těle motoru (☒B).

Tip: Pro snadnější montáž navlhčete přísavky vodou.

Montáž víka čerpadla pro externí použití

Čerpadlo je možné používat v akváriu i mimo něj. Víko čerpadla③ pro externí použití umožňuje např. připojení přívodní hadice.

1. Uvolněte a odstraňte dva postranní spojovací šrouby ① (☒C).
2. Stáhněte víko čerpadla ② s integrovaným regulátorem výkonu dopředu z těla motoru.
3. Zatlačte víko čerpadla ③ do těla motoru (☒D).
4. Pevně přišroubujte víko čerpadla uzavíracím kroužkem (☒E).

Dbejte na to, aby výstupky na víku čerpadla sahaly do prohlubní na těle motoru.
Dbejte na to, aby bylo kolo čerpadla namontováno kompletně s oběma hrdly hřídele ④ (☒I).
▶ Dbejte na to, aby uzavírací kroužek zapadl.
5. Zašroubujte prívodní hrdlo do víka čerpadla.
6. Připojte Vaši hadičku na přívodní hrdlo.
7. Můžete opět v opačném pořadí připevnit víko čerpadla s integrovaným regulátorem výkonu.

5. Obsluha

POZOR! Nebezpečí věcných škod.

Čerpadlo nesmí běžet nasucho.

Vypnutí/zapnutí čerpadla

1. V akváriu: Připevněte přístroj pod vodní hladinou na dno, nebo na vnitřní stranu Vašeho akvária (☒F). Dbejte na dodržení maximální hloubky ponoru (viz technické údaje).

Mimo akvárium: Upevněte přístroj na stabilní povrch mimo Vaše akvárium (☒G).

1. Sítovou zástrčku zasuňte do zásuvky. Pozor: Čerpadlo se ihned zapne!
2. Pro vypnutí vytáhněte sít'ovou zástrčku ze zásuvky.

Regulování průtoku

1. Otáčejte regulátorem výkonu pro nastavení průtoku vody (☒H).

6. Údržba

NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem!

Zásadně odpojujte všechny přístroje před údržbovými pracemi z elektrické sítě.

POZOR! Nebezpečí věcných škod.

K čištění nepoužívejte žádné tvrdé předměty nebo agresivní čisticí prostředky.
Části přístroje nejsou odolné pro myčky nádobí! Nečistěte přístroj, příp. části přístroje v myčce.

V následujících kapitolách jsou popsány údržbové práce, které jsou nutné pro optimální provoz bez poruch. Pravidelná údržba prodlužuje životnost výrobku a zajišťuje funkčnost přístroje na dlouhou dobu.

Čištění čerpadla

1. Vyjměte čerpadlo z akvária.
2. Uvolněte a odstraňte dva postranní spojovací šrouby ① (☒C).
3. Stáhněte víko čerpadla ② dopředu z těla motoru.
4. Vytáhněte kolo čerpadla ⑤ z těla motoru (☒I).
5. Vyčistěte všechny součásti pod tekoucí vodou.
6. Čerpadlo znovu sestavte v opačném pořadí.

7. Odstraňování poruch

Pozor! Nebezpečí úrazu elektrickým proudem!

▶ Před odstraňováním poruchy vytáhněte zástrčku ze sítě.

Porucha Možná příčina Řešení

Čerpadlo nestartuje	Chybí sít'ové napětí	► Zkontrolujte sít'ové napětí► Zkontrolujte přívod
Čerpadlo nečerpá	Sít'ová zástrčka není zasunuta	► Zastrčte zástrčku do sít'ového zdroje
	Kolo čerpadla je zablokováno	► Vyčistěte čerpadlo
	Je aktivován ochranný tepelný spínač	1. Vytáhněte sít'ovou zástrčku a nechte čerpadlo vychladnout.2. Přibližně po hodině znovu zasuňte sít'ovou zástrčku.
Čerpadlo nedostatečně čerpá	Regulátor výkonu je znečištěn	► Vyčistěte regulátor výkonu

Při jiných poruchách se prosím obrat'te na servis EHEIM.

8. Vyřazení z provozu a likvidace

Skladování

1. Vyjměte přístroj z akvária.
2. Přístroj vyčistěte
3. Uskladněte přístroj na nemrznoucím místě.

Likvidace

V případě likvidace přístroje dbejte na příslušná zákonná ustanovení. Informace o likvi daci elektrických a elektronických přístrojů v ES:

V rámci Evropského společenství se likvidace přístrojů s elektrickým pohonem řídí národními ustanoveními, která jsou založena na směrnici EU 2012/19/EU o použitých elektronických přístrojích (WEEE). Podle tohoto ustanovení nesmíte přístroj likvidovat spolu s komunálním nebo domovním odpadem. Přístroj zdarma odevzdejte do komunální sběrny odpadu nebo do sběrného dvora. Balení produktu se skládá z recyklovatelných materiálů. Likvidujte je ekologicky a recyklujte je.

9. Náhradní díly

Viz strana 131.
