compactON 3000 - Szivattyú EHEIM - Ingyenes használati útmutató

Termék típusa	Akváriumi szivattyú
Rendeltetésszerű használat	Beltéri, háztartási akvárium
Elhelyezés	Az akváriumon belül vagy kívül
Maximális merülési mélység	1 m
Maximális vízhőmérséklet	35 °C
Elektromos táplálás	Hálózat (névleges feszültség nincs megadva)
Védelmi osztály	II
IP védettségi fokozat	IP68 (védelem állandó merülés ellen)
Áramlási sebesség	Beépített teljesítményszabályzóval állítható
Tömlőcsatlakozás	Adaptálható csatlakozó (kívánt hosszra vágható)
Rögzítés	Tapadókorongok az aljzathoz vagy falhoz rögzítéshez
Külső szivattyúfedél	Az akváriumon kívüli használathoz mellékelve
Tisztítás	Folyóvízzel, agresszív tisztítószerek és mosogatógép nélkül
Karbantartás	A járókerék és a szabályzó időszakos tisztítása
Biztonság	Szivárgóáram-védelem (max. 30 mA)
Hővédelem	Beépített hőkioldó
Pótalkatrészek	Elérhetők (lásd a használati utasítás 131. oldalát)
Javíthatóság	Csak EHEIM által jóváhagyott szerviz
Tárolás	Tisztítás után fagymentes helyen
Engedélyezett felhasználók	Felnőttek 8 évesnél idősebb gyermekek felügyelet mellett

Gyakran ismételt kérdések - compactON 3000 EHEIM

Milyen akváriumtípusokhoz alkalmas az Eheim compactON 3000 szivattyú?

A szivattyú háztartási akváriumi használatra készült, beltérben. Az akváriumon belül vagy kívül is elhelyezhető.

Mi a maximális merülési mélység?

A maximális merülési mélység 1 méter.

Hogyan állítható be a szivattyú áramlási sebessége?

Használja a szivattyúfedélen lévő beépített teljesítményszabályzót a víz áramlásának beállításához.

Mit tegyek, ha a szivattyú nem indul el?

Először ellenőrizze a hálózati feszültséget és a tápkábelt. Győződjön meg róla, hogy a dugó jól be van dugva. Ha a járókerék elakadt, tisztítsa meg a szivattyút. Ha a hőkioldó lekapcsolt, húzza ki a készüléket, és várjon körülbelül egy órát, mielőtt újra csatlakoztatja.

Hogyan kell tisztítani a szivattyút?

Húzza ki a készüléket a hálózatból. Vegye ki a szivattyút az akváriumból, szerelje le a fedelet és a járókereket. Tisztítsa meg az összes alkatrészt folyóvíz alatt, agresszív tisztítószerek és mosogatógép használata nélkül. Szerelje össze fordított sorrendben.

Használható a szivattyú az akváriumon kívül?

Igen, a külső használatra szánt szivattyúfedél mellékelve van. Lehetővé teszi a bemeneti tömlő csatlakoztatását. Győződjön meg arról, hogy a szivattyút stabil felületre rögzítette.

Melyek a fontos biztonsági előírások?

Használjon maximálisan 30 mA-es szivárgóáram-védőkapcsolót. Karbantartás előtt mindig húzza ki az összes készüléket. Védje a csatlakozóaljzatokat a nedvességtől. Ne hagyja, hogy gyermekek játsszanak a készülékkel.

Mit tegyek, ha az áramlási sebesség elégtelen?

Tisztítsa meg a teljesítményszabályzót, ha eltömődött. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az EHEIM szervizzel.

Milyen tartozékok tartoznak a csomaghoz?

A szivattyúhoz szivattyúfedél, tapadókorongok a rögzítéshez, és egy adaptálható tömlőcsatlakozó tartozik.

Hogyan tároljam a szivattyút használaton kívül?

Vegye ki a szivattyút az akváriumból, tisztítsa meg, majd tárolja fagymentes helyen.

HASZNÁLATI ÚTMUTATÓ compactON 3000 EHEIM

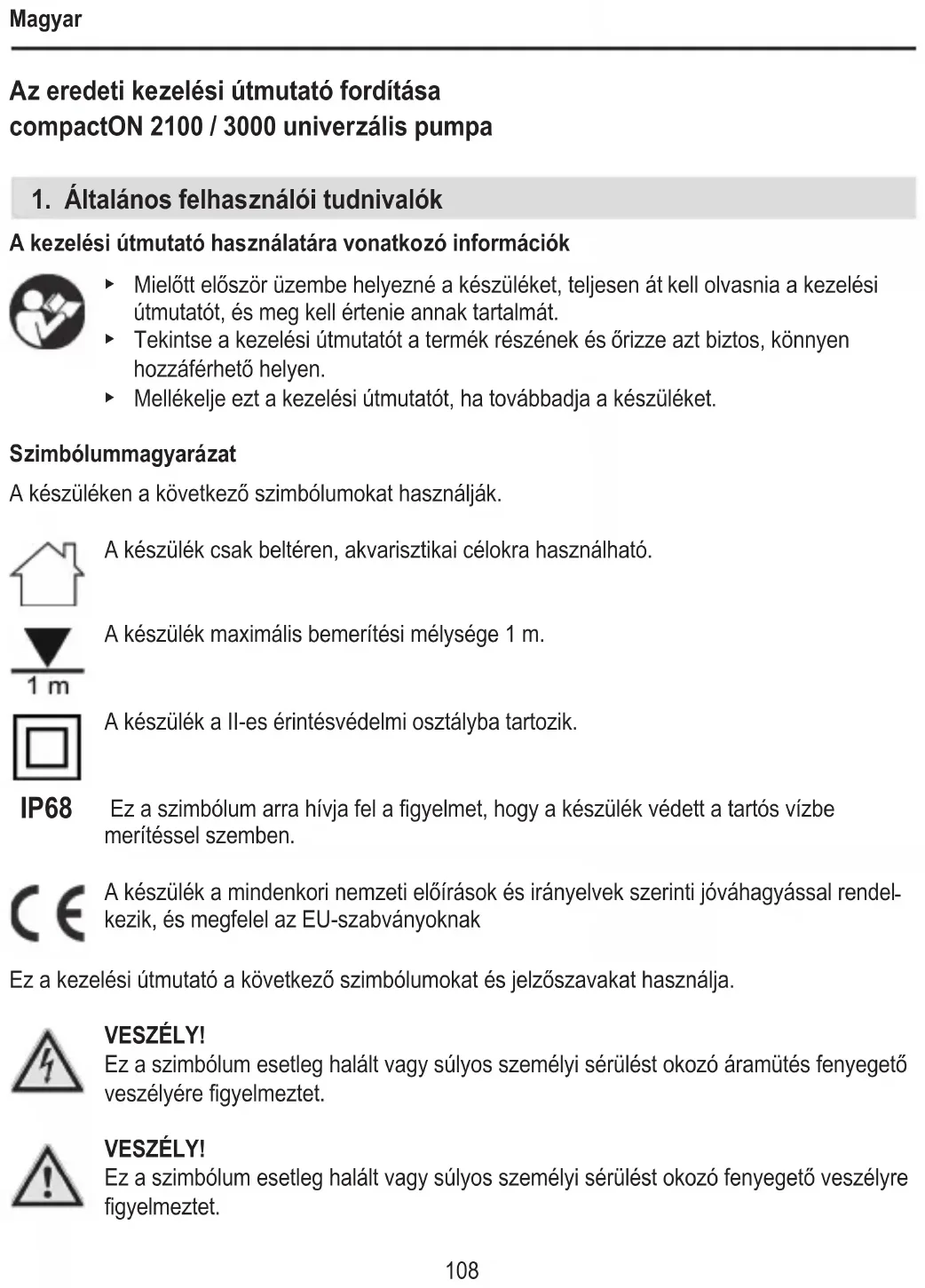

Az eredeti kezelési útmutató fordítása compactON 2100 / 3000 univerzális pumpa

1. Általános felhasználói tudnivalók

A kezelési útmutató használatára vonatkozó információk

Mielött először üzembe helyezné a készüléket, teljesen át kell olvasnia a kezelési útmutatót, és meg kell értenie annak tartalmát.
Tekintse a kezelési útmutatót a termék részének és örizze azt biztos, könnyen hozzáférhető helyen.
▶ Mellékelje ezt a kezelési útmutatót, ha továbbadja a készüléket.

Szimbólummagyarázat

A készüléken a következő szimbólumokat használják.

A készülék csak beltéren, akvarisztikai célokra használható.

A készülék maximális bemerítési mélysége 1 m.

A készülék a II-es érintésvédelmi osztályba tartozik.

IP68

Ez a szimbólum arra hívja fel a figyelmet, hogy a készülék védett a tartós vízbe merítéssel szemben.

A készülék a mindenkori nemzeti előírások és irányelvek szerinti jóváhagyással rendelkezik, és megfelel az EU-szabványoknak

Ez a kezelési útmutató a következő szimbólumokat és jelzőszavakat használja.

VESZÉLY!

Ez a szimbólum esetleg halált vagy súlyos személyi sérülést okozó áramütés fenyegető veszélyére figyelmeztet.

VESZÉLY!

Ez a szimbólum esetleg halált vagy súlyos személyi sérülést okozó fenyegető veszélyre figyelmeztet.

VIGYÁZAT!

Ez a szimbólum esetleg könnyű vagy közepes személyi sérülést vagy egészségügyi kockázatot okozó fenyegető veszélyre figyelmeztet.

FIGYELEM!

Ez a szimbólum anyagi kár veszélyére figyelmeztet.

Hasznos információkat és ötleteket tartalmazó tudnivaló.

Egyezményes ábrázolás

☒A Hivatkozás ábrára, itt az „A” ábrára

Felszólítás cselekvésre.

2. Alkalmazási terület

A készülék és a vele szállított összes tartozék magáncélú használatra való, kizárólag az alábbiak szerint használhatók:

• akvarisztikai célokra
• beltéren
• a müszaki adatok betartásával

A készülékre a következő korlátozások érvényesek:

• kisipari vagy ipari célokra nem használható
• a vízhőmérséklet nem haladhatja meg a 35 °C-ot

3. Biztonsági tudnivalók

A készülék veszélyt jelenthet az emberekre és anyagi javakra nézve, amennyiben szakszerűtlen, ill. nem rendeltetésszerűen használják vagy ha figyelmen kívül hagyják a biztonsági tudnivalókat.

Az Önök biztonsága érdekében

- Ezt a készüléket abban az esetben használ-hatják 8 éves vagy annál idősebb gyerekek, továbbá korlátozott testi, érzékszervi vagy mentális képességekkel rendelkező, ill. kellő tapasztalattal és/vagy tudással nem rendelkező személyek, ha eközben felügyelet alatt állnak, illetve a készülék biztonságos használatát illetően oktatásban részesültek, és tisztában vannak az abból eredő veszélyekkel. A készülék nem játék – ne engedje, hogy a gyermekek játsszanak vele. A tisztítást és a felhasználói karbantartást gyermekek csak felügyelet mellett végezhetik.

- Használat előtt szemrevételezéssel ellenőrizze, hogy a készülék, és különösen a hálózati csatlakozókábel és csatlakozódugó sérülésmentes-e.

• Javítást kizárólag EHEIM szerviz végezhet.
• A készülék hálózati csatlakozókábele nem cserélhető. A kábel sérülése esetén a készüléket ki kell cserélni.

• Csak a jelen útmutatóban leírt munkákat végezze el.
• A készülékhez kizárólag eredeti pótalkatrésze ket és tartozékokat használjon.

- A készüléket legfeljebb 30 mA névleges hiba áramú hibaáram-védőkapcsolóval (FI-relé) kell biztosítani. Kérdések vagy problémák esetén forduljon villamossági szakemberhez.

- Vízszivárgás esetén, ill. ha kiold a hibaáram-védőkapcsoló, az akváriumban található összes készüléket azonnal válassza le a villamoshálózatról.

- Alapszabály, hogy az akváriumban található összes készüléket válassza le a villamoshálózatról, amikor nem használja őket, mielőtt alkatrészt szerelne be- vagy ki, és minden tisztítási és karbantartási munka előtt.

- A csatlakozóaljzatot és a hálózati csatlakozó dugót óvja a nedvességtől. Ajánlott a hálózati csatlakozókábellel cseppentőhurkot képezni, ezzel megakadályozható, hogy a kábelen

esetleg lefolyó víz a csatlakozóaljzatba kerül- jön.

- A készülék villamossági adatainak egyezniük kell a villamoshálózat adataival. Az adatok megtalálhatók a típustáblán, a csomagoláson vagy ebben az útmutatóban.

4. Beüzemelés

A tömlő csatlakoztatása

1. Fűrész segítségével vágja le a csatlakozó idomot a tömlő átmérőjére (☒A).
2. Csavarja fel a csatlakozó idomot a pumpára.
3. Kösse össze a tömlőt a csatlakozó idommal.

A tapadókorong felszerelése

1. Csavarja be a tapadókorongokat a motortest nyílásaiba (☒B).

Ötlet: Az egyszerűbb szerelés érdekében nedvesítse meg a tapadókorongokat.

A pumpa külső használatra szánt fedelének felszerelése

A pumpa használható az akváriumon belül vagy kívül is. A pumpa külső használatra szánt fedele ③ lehetővé teszi pl. beömlőtömlő csatlakoztatását.

1. Lazítsa meg és távolítsa el a két oldalsó rögzítőcsavart ① (☒C).
2. Előrefelé húzza le a motortestről a pumpa fedelét ② a beépített teljesítményszabályozóval együtt.
3. Nyomja be a pumpa fedelét ③ a motortestbe (☒D).
4. Csavarja össze a pumpa fedelét a zárógyűrűvel (☒E).

• Ügyeljen arra, hogy a pumpa fedelének bütykei beilleszkedjenek a motortest kivágásaiba.
• Ügyeljen arra, hogy a pumpa kereke kompletten, mindkét tengelyvédő hüvellyel ④ (☒I) együtt legyen felszerelve.

• Ügyeljen arra, hogy a zárógyűrű bekattanjon.

• Csavarja be a beömlőcsonkot a pumpa fedelébe.

• Kösse össze a tömlöt a beömlőcsonkkal.
• A pumpa fedelét a beépített teljesítményszabályozóval együtt fordított sorrendben ismét felszerelheti.

5. Kezelés

FIGYELEM! Anyagi kár veszélye.

A pumpát nem szabad szárazon járatni.

A pumpa be-/kikapcsolása

1. Akváriumon belül: Rögzítse a készüléket a víztükör alatt a fenékhez vagy az akvárium belső falára (☒F). Ügyeljen a maximális bemerítési mélységre (lásd a műszaki adatoknál).
   Akváriumon kívül: Rögzítse a készüléket egy stabil felületre az akváriumon kívül (☒G).
2. Csatlakoztassa a hálózati csatlakozódugót a csatlakozóaljzatba. Figyelem: A pumpa azonnal elindul!
3. A kikapcsoláshoz húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.

Az átfolyási mennyiség szabályozása

1. A vízátfolyás beállításához fordítsa el a teljesítményszabályozót (☒H).

6. Karbantartás

VESZÉLY! Áramütés veszélye!

- Alapszabály, hogy a karbantartási munkák előtt minden készüléket le kell választani a villamoshálózatról.

FIGYELEM! Anyagi kár veszélye.

▶ A tisztításhoz ne használjon kemény tárgyakat vagy agresszív tisztítószert.

A készülék elemei nem alkalmasak mosogatógépben történő tisztításra! Ne tisztítsa a készüléket, ill. annak részeit mosogatógépben.

A következő fejezetek az optimális és zavarmentes üzemeltetéshez szükséges karbantartási munkákat írják le. A rendszeres karbantartás meghosszabbítja a készülék élettartamát és hosszú időn át biztosítja annak működését.

A pumpa tisztítása

1. Vegye ki a pumpát az akváriumból.
2. Lazítsa meg és távolítsa el a két oldalsó rögzítőcsavart① (☒C).
3. Előrefelé húzza le a motortestről a pumpa fedelét②.
4. Húzza ki a pumpa kerekét⑤ a motortestből (☒I).
5. Folyó víz alatt tisztítson meg minden elemet.
6. Fordított sorrendben szerelje ismét össze a pumpát.

7. Az üzemzavarok elhárítása

Figyelem! Áramütés veszélye!

Az üzemzavarok elhárítása előtt húzza ki a hálózati csatlakozódugót.

Üzemzavar Lehetséges ok A megoldás

Nem indul el a pumpa	Hiányzik a hálózati feszültség	► Ellenőrizze a hálózati feszült-séget► Ellenőrizze a betáplálóvezetéket
Nem szállít a pumpa	Nincs bedugva a hálózaticsatlakozódugó	► Csatlakoztassa a hálózaticsatlakozódugót a csatlako-zóaljzatba
	Megakadt a pumpa kereke	► Tisztítsa meg a pumpát
	Aktiválódott a hőkapcsoló 1. Húzza ki a hálózati csatlako - zódugót, és hagyja lehűlni a pumpát.2. Kb. egy óra után ismét dugja be a hálózati csatlakozódugót.
A pumpa nem szállít eleget	Elszennyeződött a teljesítmény-szabályozó	► Tisztítsa meg a teljesítmény-szabályozót

Egyéb üzemzavar esetén kérjük, forduljon az EHEIM szervizéhez.

8. Üzemen kívül helyezés és ártalmatlanítás

Tárolás

1. Vegye ki a készüléket az akváriumból.
2. Tisztítsa meg a készüléket
3. A készüléket fagymentes helyen tárolja.

Ártalmatlanítás

A készülék ártalmatlanításakor vegye figyelembe a mindenkori törvényes előírásokat. Információk elektromos és elektronikus készülékek Európai Közösségen belüli ártalmatlanítására vonatkozóan:

Az Európai Közösségen belül az elektromos meghajtású készülékek hulladékainak ártalmatlanítását az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU (WEEE) irányelven alapuló nemzeti rendelkezések szabályozzák. Ennek megfelelően a készüléket a továbbiakban nem szabad kommunális vagy háztartási hulladékként kezelni. A készüléket ingyenesen átveszik a települési gyűjtőhelyeken, ill. a hulladékgyűjtő udvarokban. A termék csomagolása újrahasznosítható anyagokból készült. Ezeket az anyagokat környezetbarát módon ártalmatlanítsa, és adja le őket újrahasznosításra.

9. Pótalkatrészek

Lásd a 131. oldalon.
