compactON 3000 - Pumppu EHEIM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akvaariopumppu
Käyttötarkoitus	Sisäkäyttö, kotiakvaario
Sijainti	Akvaarion sisällä tai ulkopuolella
Suurin upotussyvyys	1 m
Veden enimmäislämpötila	35 °C
Sähkönsyöttö	Verkkovirta (nimellisjännitettä ei ole määritetty)
Suojausluokka	II
IP-suojausluokka	IP68 (suoja pysyvää upotusta vastaan)
Virtaus	Säädettävissä sisäänrakennetun tehonsäätimen avulla
Letkuliitäntä	Sovitettava liitin (leikataan haluttuun pituuteen)
Kiinnitys	Imukupit kiinnitykseen pohjaan tai seinään
Ulkopuolinen pumppukansi	Toimitetaan käytettäväksi akvaarion ulkopuolella
Puhdistus	Juoksevalla vedellä, ilman aggressiivisia aineita tai astianpesukonetta
Huolto	Juoksupyörän ja säätimen säännöllinen puhdistus
Turvallisuus	Suoja vuotovirroilta (enintään 30 mA)
Lämpösuojaus	Sisäänrakennettu lämpökatkaisin
Varaosat	Saatavilla (katso ohjeen sivu 131)
Korjattavuus	Vain EHEIM-valtuutettu huolto
Säilytys	Pakkaselta suojassa puhdistuksen jälkeen
Sallitut käyttäjät	Aikuiset ja vähintään 8-vuotiaat lapset valvonnassa

Usein kysytyt kysymykset - compactON 3000 EHEIM

Millaisille akvaarioille Eheim compactON 3000 -pumppu sopii?

Pumppu on suunniteltu kotikäyttöön akvaarioharrastuksessa, sisätiloihin. Se voidaan sijoittaa akvaarion sisälle tai ulkopuolelle.

Mikä on suurin upotussyvyys?

Suurin upotussyvyys on 1 metri.

Kuinka pumpun virtausta säädetään?

Käytä pumpun kannessa olevaa tehonsäädintä veden virtauksen säätämiseen.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista ensin verkkojännite ja virtajohto. Varmista, että pistoke on kunnolla kiinni. Jos juoksupyörä on jumissa, puhdista pumppu. Jos lämpökatkaisin on lauennut, irrota laite verkosta ja odota noin tunti ennen uudelleen kytkemistä.

Kuinka pumppu puhdistetaan?

Irrota laite verkosta. Poista pumppu akvaariosta, irrota kansi ja pumpun juoksupyörä. Puhdista kaikki osat juoksevalla vedellä ilman aggressiivisia aineita tai astianpesukonetta. Kokoa päinvastaisessa järjestyksessä.

Voiko pumppua käyttää akvaarion ulkopuolella?

Kyllä, ulkopuolinen pumppukansi toimitetaan mukana. Se mahdollistaa tulolekun liittämisen. Varmista, että pumppu on kiinnitetty vakaalle alustalle.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä enintään 30 mA:n vikavirtasuojakytkintä. Irrota aina kaikki laitteet verkosta ennen huoltoa. Suojaa pistokkeet kosteudelta. Älä anna lasten leikkiä laitteella.

Mitä tehdä, jos virtaus on riittämätön?

Puhdista tehonsäädin, jos se on likainen. Jos ongelma jatkuu, ota yhteys EHEIM-huoltoon.

Mitä tarvikkeita on mukana?

Pumppu toimitetaan pumppukannen, imukuppien kiinnitystä varten ja sovitettavan letkuliittimen kanssa.

Kuinka pumppu säilytetään, kun se ei ole käytössä?

Poista pumppu akvaariosta, puhdista se ja säilytä pakkaselta suojatussa paikassa.

KÄYTTÖOHJE compactON 3000 EHEIM

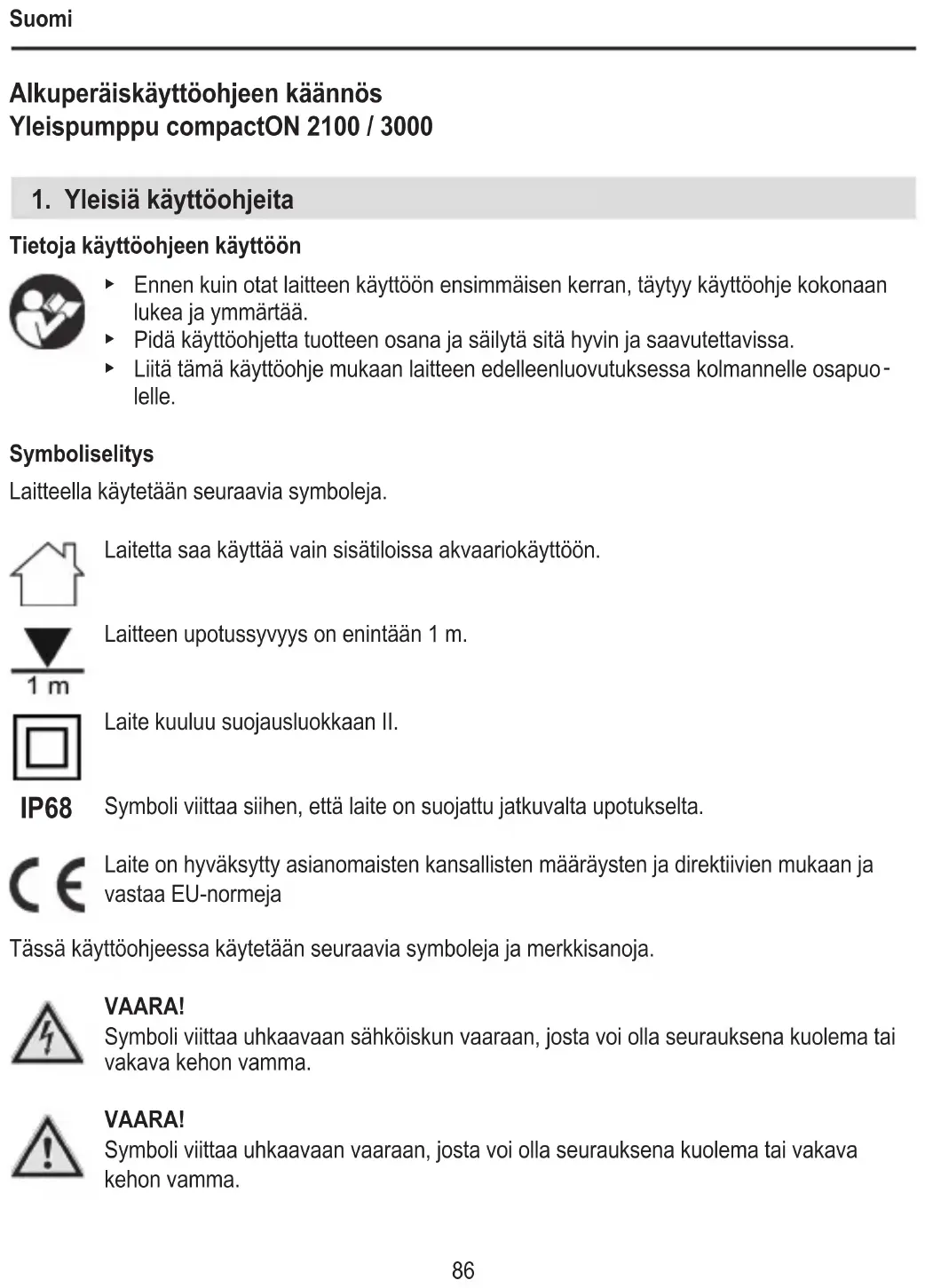

Alkuperäiskäyttöohjeen käännös Yleispumppu compactON 2100 / 3000

1. Yleisiä käyttöohjeita

Tietoja käyttöohjeen käyttöön

• Ennen kuin otat laitteen käyttöön ensimmäisen kerran, täytyy käyttöohje kokonaan lukea ja ymmärtää.
• Pidä käyttöohjetta tuotteen osana ja säilytä sitä hyvin ja saavutettavissa.
• Liitä tämä käyttöohje mukaan laitteen edelleenluovutuksessa kolmannelle osapuo-leille.

Symboliselitys

Laitteella käytetään seuraavia symboleja.

Laitetta saa käyttää vain sisätiloissa akvaariokäyttöön.

Laitteen upotussyvyys on enintään 1 m.

Laite kuuluu suojausluokkaan II.

IP68

Symboli viittaa siihen, että laite on suojattu jatkuvalta upotukselta.

Laite on hyväksytty asianomaisten kansallisten määräysten ja direktiivien mukaan ja vastaa EU-normeja

Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja.

VAARA!

Symboli viittaa uhkaavaan sähköiskun vaaraan, josta voi olla seurauksena kuolema tai vakava kehon vamma.

VAARA!

Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakava kehon vamma.

VAROITUS!

Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena keskikokoisesta lievään kehon vammaan tai terveydelliseen vaaraan.

VARO!

Symboli viittaa esinevahinkojen vaaraan.

Ohje hyödyllisten tietojen ja vinkkien kanssa.

Esityssopimus

☒A Viittaus kuvaan, tässä viittaus kuvaan A

Sinua pyydetään toimimaan.

2. Käyttöalue

Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoitettu käyttöön yksityisellä alueella, ja sitä saa käyttää vain:

• akvaariotarkoituksiin
• sisätiloissa
• noudattamalla teknisiä tietoja

Laitteeseen pätevät seuraavat rajoitukset:

• älä käytä kaupallisiin tai teollisiin tarkoituksiin
• veden lämpötila ei saa ylittää 35 °C lämpötilaa

3. Turvallisuusohjeet

Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitetta käytetään asiaankuulumattomasti, tai ei käytetä käyttötarkoitusta vastaten, tai jos turvallisuusohjeita ei huomioida.

Turvallisuuttasi varten

- Tätä laitetta voivat käyttää vähintään 8 vuoden ikäiset lapset sekä henkilöt, joilla on vähentyneitä fyysisiä, aistimuksellisia tai henkisiä kykyjä tai puute kokemuksesta ja/tai tietämyksestä, jos heitä valvotaan tai on koulutettu laitteen turvallisen käyttöön ja he ovat ymmärtäneet siitä koituvat vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorittaa puhdistusta ja käyttäjähuoltoa, vaikka heitä valvottaisiin.

- Suorita ennen käyttöä silmämääräinen tar-kistus varmistaaksesi, että laite, erityisesti verkkokaapeli ja pistoke, ovat vahingoittumat-tomia.

- Korjauksia saa suorittaa vain EHEIM-huoltopiste.

- Tämän laitteen verkkokaapelia ei voida vaihtaa. Kaapelin vaurioituessa laite on romutettava.

- Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.

- Käytä laitteeseen vain alkuperäisvaraosia ja -varusteita.

- Laitteen täytyy olla varmistettu vikavirtasuojalaitteistolla, jossa on enintään 30 mA mitoitusvikavirta. Kysymyksissä ja ongelmissa käänny sähköalan ammattilaisen puoleen.

- Erota heti kaikki akvaarioissa olevat osat sähköverkosta vesivuodon yhteydessä, tai jos vikavirtasuojalaitteisto on lauennut.

- Erota aina kaikki akvaarioissa olevat osat sähköverkosta, jos et käytä niitä ennen kuin asennat tai irrotat osia ja ennen puhdistus- ja huoltotöitä.

- Suojaa pistorasia ja verkkopistoke kosteudel ta. On suositeltavaa muodostaa verkkokaape- lin kanssa tippasilmukka, joka estää kaapelia pitkin mahdollisesti tulevan veden pääsyn pistorasiaan.

- Laitteen sähkötiedot täytyy täsmätä sähköverkon tietojen kanssa. Löydät nämä tiedot tyyppikilvestä, joka on pakkauksessa tai tässä ohjeessa.

4. Käyttöönotto

Letkun liittäminen

1. Lyhennä sahalla liitäntäkappaletta letkusi halkaisijalle (☒A).
2. Ruuvaa liitäntäkappale pumpun päälle.
3. Yhdistä letku liitäntäkappaleen kanssa.

Imurin asentaminen

1. Käännä imuri moottorinrungon aukkoon (☒B).

Vinkki: Kostuta imuri vedellä yksinkertaista asennusta varten.

Asenna pumpunkansi ulkoista käyttöä varten

Pumppu voidaan ottaa käyttöön akvaarion sisäpuolella ja ulkopuolella. Pumpunkansi③ sallittu ulkoiseen käyttöön, esim. syöttöletkun liitäntään.

1. Irrota ja poista kaksi sivuttaista kiinnitysruuvia ① (☒C).
2. Vedä pumpunkantta ② sisällytetyn tehonsäätimen kanssa eteenpäin moottorinrungosta.
3. Paina pumpunkantta ③ moottorinrunkoon (☒D).
4. Ruuvaa pumpunkansi tiukkaan sulkurenkaan kanssa (☒E).

• Huomioi, että pumpunkannella olevat nokat tarttuvat moottorinrungolla oleviin syvennyksiin.

• Huomioi, että pumpun siipipyörä on asennettu kokonaan molempien akselinokkien ④ (☒I) kanssa.
  ▶ Huomioi, että sulkurengas lukittuu.

• Ruuvaa tuloistukka pumpunkanteen.

• Yhdistä letku tuloistukan kanssa.
• Voit asentaa pumpunkannen sisällytetyn tehonsäätimen kanssa takaisin päinvastai-sessa järjestyksessä.

5. Käyttö

VARO! Aineellinen vahinko

Pumpun ei saa käydä kuivana.

Pumpun päälle-/poiskytkeminen

1. Akvaarion sisäpuolella: Kiinnitä laite veden pinnan alapuolelle pohjalle tai akvaariosi sisäseinälle (☒F). Huomioi suurin upotussyvyys (katso Tekniset tiedot).

Akvaarion ulkopuolella: Kiinnitä laite vakaalle pinnalle akvaariosi ulkopuolella (☒G).

1. Laita verkkopistoke pistorasiaan. Huomio: Pumppu käynnistyy heti!
2. Kytke pois päältä vetämällä verkkopistokkeen irti pistorasiasta.

Läpivirtauksen säätäminen

1. Käännä tehonsäädintä veden läpivirtauksen asettamiseksi (☒H).

6. Huolto

VAARA! Sähköisku!

- Irrota aina kaikki laitteet sähköverkosta ennen huoltoa.

VARO! Aineellinen vahinko

• Älä käytä puhdistukseen mitään kovia esineitä tai syövyttäviä puhdistusaineita.
• Laitteen komponentit eivät ole astianpesukoneen kestäviä! Älä puhdista laitetta ja laitteen osia astianpesukoneessa.

Jäljempänä olevissa kappaleissa kuvataan huoltotöitä, jotka ovat välttämättömiä optimaaliseen ja häiriöttömään käyttöön. Säännöllinen huolto pidentää kestoikää ja varmistaa pitkältä ajanjaksolta laitteen toiminnan.

Pumpun puhdistaminen

1. Ota pumppu pois akvaariosta.
2. Irrota ja poista kaksi sivuttaista kiinnitysruuvia ① (☒C).
3. Vedä pumpunkantta ② eteenpäin moottorinrungosta.
4. Vedä pumpun siipipyörä ⑤ ulos moottorinrungosta (☒I).
5. Puhdista kaikki komponentit virtaavassa vedessä.
6. Asenna pumppu takaisin päinvastaisessa järjestyksessä.

7. Häiriöiden poistaminen

Huomio! Sähköisku!

▶ Vedä verkkopistoke irti ennen häiriöiden poistamista.

Häiriö Mahdollinen syy Korjaus

Pumppu ei käynnisty	Verkkojännite puuttuu	▸ Tarkista verkkojännite▸ Tarkista syöttöjohto
Pumppu ei syötä	Verkkopistoketta ei ole laitettu sisään	▸ Pistä verkkopistoke verkkopis torasiaan
	Pumpun siipipyörä on juuttunut	▸ Puhdista pumppu
	Terminen suojakytkin on aktivoitu	1. Vedä verkkopistoke irti ja anna pumpun jäähtyä.2. Pistä verkkopistoke takaisin sisään n. yhden tunnin kuluttua.
Pumppu syöttää riittämättömästi	Tehonsäädin on likaantunut	▸ Puhdista tehonsäädin

Muissa häiriöissä käänny EHEIM-huollon puoleen.

8. Käytöstä poistaminen ja hävittäminen

Säilytys

1. Ota laite pois akvaariosta.
2. Puhdista laite
3. Säilytä laitetta jäätymiseltä suojatussa paikassa.

Hävittäminen

Huomioi laitteen hävittämisen tapauksessa kulloisetkin lailliset määräykset. Tietoa sähkö- ja elektroniikkalaitteiden hävittämisestä Euroopan yhteisön alueella: Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämistä säädellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikkalaitteista (WEEE) . Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjätteen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuotepakkaus muodostuu kierrätyskelpoisista materiaaleista. Hävitä se ympäristöystävällisesti ja toimita uudelleenkäyttöön.

9. Varaosat

Katso sivu 131.
