MODE D'EMPLOI BS 2052 ATIKA

Notice originale - Consignes de sécurité - Pièces de rechange

Déclaration de conformité CE

conformément à la directive: 2006/42/CE

ES Prohlasei o shod

Par la présente, nous

Déclarons sous notre responsabilité exclusive que le produit Bandsäge (Scie à ruban) BS 205-2 (Numéro de série : 000001 - 020000)

est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes : 2014/30/UE, 2011/65/UE.

CZ se trouve sous la responsabilité, que l'appareil Bandsage (Pasova pila) BS 205-2 (Numéro de série: 000001 - 020000)

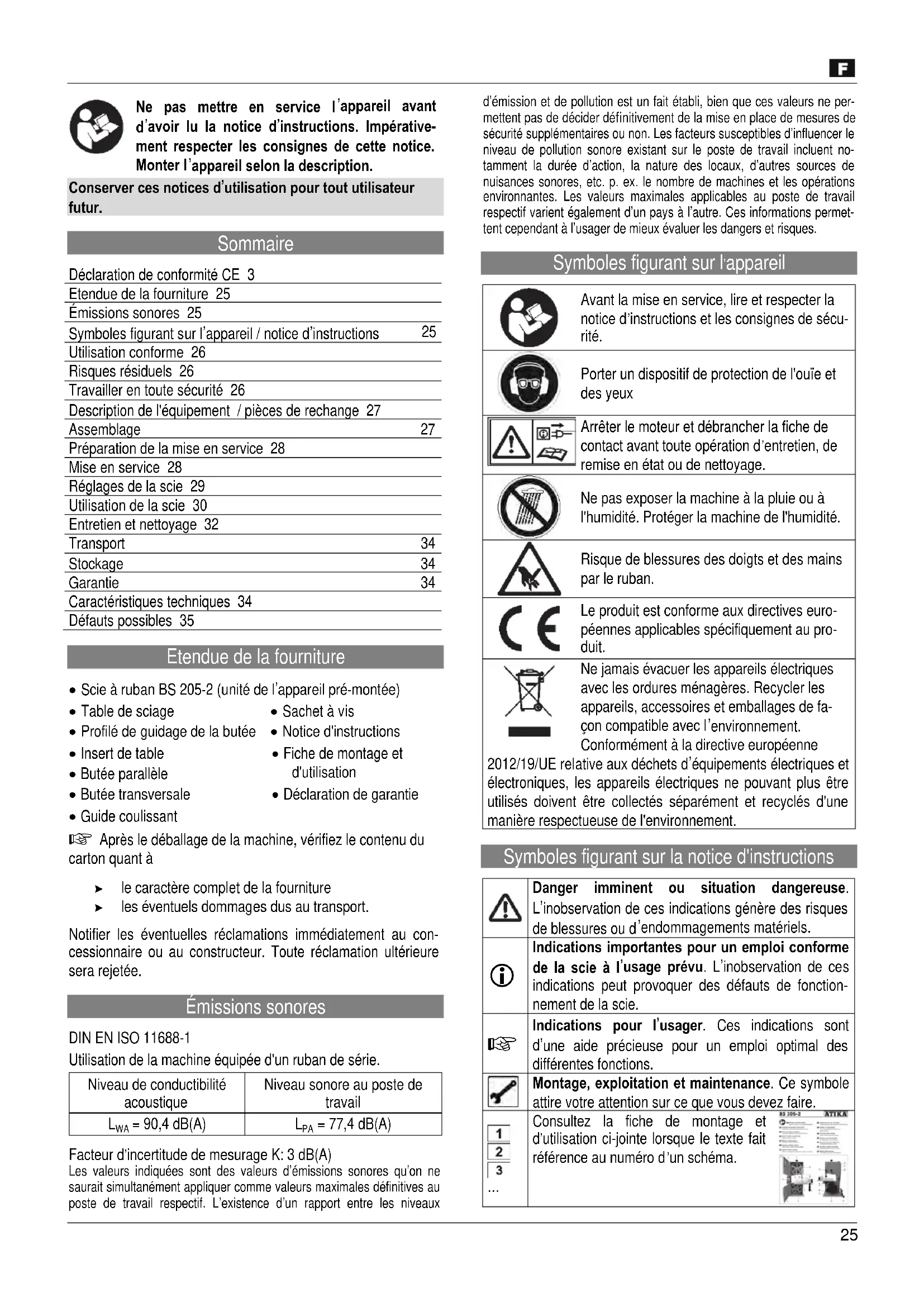

Ne pas mettre en service l'appareil avant d'avoir lu la notice d'instructions. Impérativement respecter les consignes de cette notice. Monter l'appareil selon la description.

Conserver ces notices d'utilisation pour tout utilisateur futur.

Sommaire

Déclaration de conformité CE 3

Etendue de la fourniture 25

Émissions sonores 25

Symboles figurant sur l'appareil / notice d'instructions 25

Utilisation conforme 26

Risques résiduels 26

Travailler en toute sécurité 26

Description de l'équipement / pièces de rechange 27

Assemblage 27

Préparation de la mise en service 28

Mise en service 28

Réglages de la scie 29

Utilisation de la scie 30

Entretien et nettoyage 32

Transport 34

Stockage 34

Garantie 34

Caractéristiques techniques 34

Défauts possibles 35

Étendue de la fourniture

Scie à ruban BS 205-2 (unité de l'appareil pré-montée) Table de sciage Sachet à vis - Profile de guidage de la butée - Notice d'instructions - Insert de table - Butée parallèle - Butée transversale - Guide coulissant

Après le déballage de la machine, vérifie le contenu du carton quant à

le caractère complet de la fourniture les évventuels dommages dus au transport.

Notifier les éventuelles réclamations immédiatement au concessionnaire ou au constructeur. Toute réclamation ultérieure sera rejetée.

Émissions sonores

DIN EN ISO 11688-1

Utilisation de la machine équipée d'un ruban de série.

Niveau de conductibilité acoustique	Niveau sonore au poste de travail
LWA=90,4 dB(A)	LPA=77,4 dB(A)

Facteur d'incertitude de mesurage K: 3 dB(A)

Les valeurs indiquées sont des valeurs d'émissions sonores qu'on ne saurait simultanément appliquer comme valeurs maximales définitives au poste de travail respectif. L'existence d'un rapport entre les niveaux

d’émission et de pollution est un fait établi, bien que ces valeurs ne permettent pas de décider définitivement de la mise en place de mesures de sécurité supplémentaires ou non. Les facteurs susceptibles d’influencer le niveau de pollution sonore existant sur le poste de travail incluent notamment la durée d’action, la nature des locaux, d’autres sources de nuisances sonores, etc. p. ex. le nombre de machines et les opérations environnantes. Les valeurs maximales applicables au poste de travail respectif varient également d’un pays à l’autre. Ces informations permettent cependant à l’usager de nouveaux évaluer les dangers et risques.

Symboles figurant sur l'appareil

Avant la mise en service, lire et respecter la notice d'instructions et les consignes de sécurité.

Porter un dispositif de protection de l'ouie et des yeux

Arrêtez le moteur et débranchez la fiche de contact avant toute opération d'entretien, de remise en état ou de nettoyage.

Ne pas exposer la machine à la pluie ou à l'humidité. Protéger la machine de l'humidité.

Risque de blessures des doigts et des mains par le ruban.

Le produit est conforme aux directives européennes applicables spécifiques au produit.

Ne jamais évacuer les appareils électriques avec les ordures ménagères. Recycler les appareils, accessoires et emballages de façon compatible avec l'environnement. Conformément à la directive européenne

2012/19/UE relative aux déchets d'équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

Symboles figurant sur la notice d'instructions

1 2 3 ...	Danger imminent ou situation dangereuse. L'inobservation de ces indications génére des risques de blessures ou d'endommagements matériels.
i	Indications importantes pour un employe conforme de la scie à l'utilisation prévu. L'inobservation de ces indications peut provoquer des défauts de fonction- nement de la scie.
	Indications pour l'utilier. Ces indications sont d'une aide précieuse pour un employe optimal des différentes fonctions.
	Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous doivent faire.
1 2 3 ...	Consultez la fiche de montage et d'utilisation ci-jointe lorsque le texte fait reférence au numéro d'un schéma.

Utilisation conforme

• L'équipement convient au sciage de bois et de matériaux similaires ainsi que des matières plastiques.
• La coupe de matériaux ronds (tiges de bois, tubes et similaires) n'est pas admise sans la mise en place préalable d'un dispositif spécial.
• En cas de sciage de pièces plates, sur le chant, utiliser une équerre butée appropriée afin de garantir la sécurité du guidage.
• Ne doivent être travaillées que des pièces d’œuvre qui peuvent être posées et guidées de manière sûre.
• Un emploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.
• Les prescriptions de prévention des accidents applicables au site d'exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.
• Toute utilisation divergente de la machine est considérée comme employée non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultat : le risque incombe exclusivement à l'usager.
• Le fabricant décline également toute responsabilité pour les transformations effectuées par l’usager de son propre chef comme pour les dommages en résultat.
• Seules les personnes dûment familiarisées avec la machine et ses risques sont autorisées à la mise en service, à l'utilisation et à la maintenance de la scie. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.
• Une utilisation de la machine en environnement explosif et son exposition à la pluie sont interdites.
• Retirer impérativement les pièces métalliques (clous, etc.) du bois à scier.

Risques résiduels

Même un emploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l'emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un « emploi conforme à l'usage prévu » comme toutes les indications des présentes instructions de service.

La prise de conscience et la prudence réduisent les risques de blessures et d'endommagements.

• Risque de blessures des doigts et des mains par l'outil (ruban de sciage) ou par la pierre, par ex. pendant le changement du ruban.
• Blessures dues à des pièces usinées projetées.
• Contrecoups de la pièce usinée ou de parties de cette pièce.
• Rupture et projection du ruban.
• Dangers d'électrocution en cas d'utilisation de câbles de raccordement non conformes.
• Contact avec des pièces sous tension de composants électriques ouverts.
• Endommagement de l'ouie en cas de travaux d'une certaine durée sur la machine sans protection acoustique.
• Émission de poussières de bois nuisibles à la santé en cas d'exploitation sans aspiration.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Travailler en toute sécurité

Tout emploi non conforme d'un outillage à travailler le bois est dangereux. L'utilisation des outillages électriques impose certaines mesures de sécurité générales afin d'exclure les risques d'incendie, d'électrocution et de blessures de personnes.

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d'accident de l'association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident possible.

Remettez les consignes de sécurité à toute personne devant travailler avec la machine. Conservez ces consignes de sécurité avec soin.

• Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des instructions de service.
• Soyez attentif. Veillez à ce que vous faites. Travaillez de façon raisonnable. N'utilisez pas l'équipement si vous ête
• Evitez tout maintien anormal du corps. Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment.
• Portez des vêtements de protection appropriés!
• Pas d'habits larges ou de bijoux que la machine pourrait entraîner.
• Chaussures avec des semelles antidérapantes.
• Filet pour les cheveux s'ils sont longs.
• Portez des vêtements de protection personnels

Protection acoustique (niveau de pression acoustique sur le poste de travail habituellement supérieur à 85 dB (A)). Lunettes de protection (pendant la coupe de l'aluminium). - Masque respiratoire dans des milieux poussiéreux.

N'exploiter la scie à ruban que sur un sol

• stable -plane
• antidérapante non soumise aux vibrations

Veillez à la zone de travail en ordre. Le désordre peut être la cause d'accidents.

• Prendre une position sûre et garder l'équilibre à tout moment.
• Prenez les conditions environnantes en considération.
• N'exposer pas la scie à la pluie.
• Ne vous servez pas de la scie dans un environnement humide ou mouillé. Veillez au bon éclairage de la zone de travail.
• Ne vous servez pas de la scie à proximité de liquides ou de gaz inflammables.
• Les poussières de bois générées pendant l'exploitation peuvent influencer la visibilité et elles sont parfoi ures et copeaux transportables).
• Ne laissez jamais la scie sans surveillance.
• L'utilisation de la scie est interdite pour des personnes de moins de 18 ans, exception faite des adolescents de plus de 16 ans en formation et sous surveillance.
• Tenir à l'écart toute personne étrangère.

Ne pas laisser toute personne étrangère, particulièrement les enfants, toucher le câble ou l'appareil.

Tenir à l'écart de votre plan de travail toute personne étrangère.

• Prendre une position de travail correcte. Les dents de la scie doivent être orientées vers l'opérateur.
• Ne commencer le sciage qu'une fois le régime nécessaire atteint par le ruban.
• Ne surchargez pas la machine! Elle travaille avec une sécurité accrue dans la plage indiquée.
• Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Ne pas utiliser des rubans de sciage qui présentent des fissures ou qui ont changé de forme.
• N'utiliser que des rubans bien affûtés; les rubans émoussés aggravant le risque du retour du ruban et chargeant le moteur inutilement.
• N'utiliser que des rubans conformes à la norme ISO 3295 / DIN 8806-1.

L'utilisation d'autres outils et d'autres accessoires peut provoquer un risque de blessures pour l'utilisateur.

• Ne pas utiliser la scie à des fins non appropriées (voir Emploi conforme à l'usage prévu).
• Servez-vous de la baguette coulissante (cf. consignes de travail) en cas de coupe longitudinale de pièces à usiner étroites (écart entre la lame et le guide parallèle de moins de 120mm).
• Servez-vous d’un bois de calage pour presser les pièces à usiner étroites contre la butée parallèle.

Les cales respectives sont disponibles dans le commerce.

• Ne vous servez jamais de bague coulissante ou d'un bois de calage défectueux.
• Prendre des précautions afin d’éviter que le ruban saisisse les morceaux sciés et les projette.
• Ne pas enlever les éclats, les copeaux et les déchets à la main de la zone de risque du ruban.
• Le sciage de bois rond en utilisant les dispositifs d'alimentation conventionnels n'est pas autorisé. Pour le sciage de bois rond, utiliser un dispositif spécial qui empêche le morceau de bois de se retourner.
• Débranchez la machine et retirez la fiche de la prise secteur en cas de

travaux de réparation, travaux de maintenance et de nettoyage - l'élimination de perturbations (incluant également l'élimination d'éclats bloqués) - vérification des câbles de connexion afin de détecter tout enchevêtrement ou endommagement - transport de la scie - remplacement du ruban de sciage - et si vous quittez la scie (même s'il ne s'agit que d'une brève interruption du travail)

• Apportez beaucoup d'attention à l'entretien de votre scie.
• Maintenez les outils affûtés et propres afin de travailler et en toute sécurité.
• Respectez les prescriptions de maintenance et les indications relatives au remplacement des outils.
• Les poignées doivent toujours être sèches et exemptes d'huile et de graisse.
• Vérifiez la machine afin de découvrir tout endommagement éventuel.
• Avant de continuer l'utilisation de la scie, examiner avec précaution le fonctionnement correct et conforme des dispositifs de protection et des composants légarement endommages.
• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de la scie.
• Les dispositifs de sécurité et les pièces endommagées doivent être réparés ou remplacés convenablement dans un atelier spécialisé reconnu, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
• Remplacer les étiquettes de sécurité endommagées ou illisibles.
• Ne laisser brancher aucune clé de l'appareil! Avant la remise en service, vérifier systématiquement que les clés et outils de réglage ont été enlevé.
• Conservez les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.

Sécurité électrique

• Exécution de la ligne de raccordement cf. IEC 60 245 (H 07 RN-F) avec une section d'au moins

• Les câbles longs et minces provoquent une chute de tension. Le moteur n'atteint plus sa puissance maximale, dégradant ainsi le fonctionnement de l'équipement.
• Protégez-vous contre les risques d’électrocution. Évitez tout contact corporel avec des pièces mises à la terre.
• N'employez pas le câble à des fins pour lesquelles il n'est pas prévu. Protégez le câble contre la chaleur, l'huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise secteur.
• Contrôlez régulièrement le câble de la scie et demandez à un spécialiste (électricien) de le remplacer en présence d'endommagements. Pour la pose du câble de connexion, veillez à ce qu'il ne génère pas, qu'il ne soit pas écrabouillé ni plié, et que le connecteur ne se mouille pas.
• Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pentez jamais les équipements de sécurité et ne les mettez jamais hors service.
• Brancher la machine à l'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement électrique, ainsi que des réparations sur des parties électriques de la machine doivent être effectuées par des personnes compétentes ou remises à l’un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter. Toutes réparations des différentes pièces de la machine sont à effectuer par le fabricant, ou l’un de ses services après-vente. N’utiliser que des pièces détachées d’origine ou des pièces d’accessoires. L’utilisation d’autres pièces détachées et d’autres accessoires pourrait entraîner un risque d’accident pour l’utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.

Description de l'équipement / pièces de rechange

Pos	Référence de commande	Désignation
1		Volant de réglage de la tension du ruban de sciage
2		Porte d'enceinte supérieure
3		Interrupteur principal
4		Porte d'enceinte inférieure
5	Poulie de ruban inférieure
6	Table de sciage
7	366361 Rail de guidage de la butée
8	366358	Butée parallèle
9	366359 Insert de table
10	366368	Ruban de sciage
11	Capot du ruban de sciage
12	Volant de réglage du capot du ruban
13	Poulie du ruban supérieure
14		Réglage de l'inclinaison de la table de sciage
15	366372	Autocollant pour l'échelle de graduation angulaire
16	Tubulure d'aspiration des copeaux
17	Pied de support
18		Moteur
19		Câble d'alimentation
20		Volant de réglage de la poulie supérieure du ruban
21	366370	Poussoir
22		Support poussoir
23		Couvercle 24
24	366355	Courroie en cauchouc pour touret de ruban de scie 26
25	366373	Butée transversale

Montage de la table de sciage

1. 2 Sur la partie inférieure de la table de sciage (6), dévisser les deux écrous à poignée en étoile (A) et l'écrou (B) et retirer le rail de guidage de la butée (7).
2. 3 Mettre l'insert de table (9) en place.
3. Engager la table de sciage sur le ruban, puis la poser sur son guide-support.
4. Fixer la table de scie avec quatre vis (M6) et rondelles (Ø 6,4) au guidage de la table de scie. Ne pas serrer fermement les vis; il doit encore être possible de déplacer légèrement la table de scie.
5. Poussez la table de scie dans le sens de la flèche et serrez fermement les vis
6. Glisser le rail de guidage de la butée (7) sous la table de sciage et serrer fermement les écrous à poignée en étoile (A) et l'écrou (B). ▶2.

Alignement de la table de sciage au niveau rectangulaire

1. Remonter le capot du ruban autant que possible (voir "Ajustage du supérieur du ruban" - page 31)
2. Contrôler la tension du ruban (voir "Tension du ruban de sciage" - page 30)
3. 6 Desserrer les vis de blocage (C/D)
4. 7 Aligner la table de sciage (6) au niveau rectangulaire par rapport au ruban à l'aide d'une équerre.

8 Dévisser le contre-écrou (E) Tourner la vis de réglage (F) jusqu'à ce que la table de sciage soit perpendiculaire à la lame de scie, visser à nouveau fermement le contre-écrou. Resserrer les vis de blocage (C)/(D).

Vérifier à nouveau la perpendicularité avec l'équerre

1. Lorsque la flèche (G) ne pointe plus sur après l'ajustage de la perpendicularité. Enlever l'autocollant pour l'échelle de graduation angulaire (23) et le repositionner.

Poussoir

9 Accrocher le poussoir (21) au support (22).

Préparation de la mise en service

• Respecter les instructions suivantes afin de garantir le fonctionnement correct de la machine:

• Placez la scie sur un emplacement répondant aux conditions suivantes :
• antidérivant exempt de vibrations plan ne présentant aucun risque de trébucher
• suffisamment éclairé
• Contrôlez avant chaque utilisation
• 10 Afin de garantir la sécurité de l'emplacement, installer et visser la scie sur un support solide (par ex. établi ou chassis) en hauteur de travail optimale : perçage de 4 troughs dans le support
• les lignes de raccordement quant à l'eventuelle présence de defaults (fissures, coupures ou similaires) Ne vous servez jamais de lignes défectueuses!
• l'état correct de l'insert de table l'état correct du ruban de sciage
• la fermeture de l'ensemble des portes
• la disponibilité à portée de main de la baguette coulissante
• Ne pas utiliser des rubans déformés ou endommagés.
• Remplacer immédiatement l'insert de table usé ou endommagé.
• Lorsque la machine n'est pas utilisée à l'extérieur, les deux tubulures d'aspiration de celle-ci doivent être raccordées à un dispositif d'aspiration des copeaux (par ex. aspirateur mobile).

Branchement au secteur

Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la scie à une prise mise à la terre appropriée et conforme aux prescriptions.

Matériel à courant alternatif:

prise à contact de protection, tension du secteur de 230 V avec interrupteur de protection contre les courants de court-circuit (Disjoncteur ID 30 mA).

Fusible de secteur: 10 A retardé

Servez-vous de câbles de raccordement respectivement de rallonge cf. IEC 60 245 (H 07 RN-F) avec une section d'au moins

Interrupteur marche / arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne peut pas être fermé et ouvert. Les interrupteurs endommagés doivent être immédiatement réparés ou remplacés par le S. A. V.

Mise en marche

11 Appuyez sur le bouton vert I placé sur l'interrupteur.

Sécurité de remise en marche en cas de panne de courant

L'appareil se débranche automatiquement en cas de coupure de courant. Pour la remise en marche, actionnez d'abord le bouton vert

Arrêt 11 Appuyez sur le bouton rouge placé sur l'interrupteur.

Choix du ruban de sciage

Le ruban fourni en série convient au sciage de bois et de la plupart des matières plastiques.

Pour le ruban, veiller à

• ne pas utiliser des rubans émoussés ou endommagés
• Ce que le choix du ruban et la vitesse de rotation conviennent au matériel à scier.

Raccordement de l'aspiration des copeaux

Raccorder systématiquement l'aspiration des copeaux pour tout travail dans un local fermé (vitesse de l'air dans la tubulure d'aspiration de la scie ≥ 20m/sec)

Scier sans aspiration des copeaux uniquement

• en fonctionnement de courte durée (jusqu'à 30 min. max.) ou en portant un masque anti-poussières ou à l'extérieur

Lorsque l'aspiration des copeaux n'est pas raccordée, les copeaux s'accumulent et doivent être évacués régulièrement.

1 Raccorder le dispositif d'aspiration des copeaux ou l'aspirateur à la tubulure d'aspiration des copeaux en utilisant un adaptateur approprié.

Tension du ruban de sciage

1 Une tension trop élevée peut entraîner la rupture du ruban. Une tension trop faible peut provoquer le glissement de la poulie d'entraînement et ainsi l'arrêt du ruban.

Vérifier la tension :

12 Remonter complètement le capot du ruban (11) (voir "Ajustage du capot du ruban" p. 31) et appuyer légèrement avec le doigt au milieu entre la table de sciage et le capot supérieur du ruban ; le ruban ne doit se laisser enfoncer dans le sens latéral que de 1 - 2 mm. 13 La tension du ruban peut être corrigée à l'aide du volant de réglage (1). Augmenter la tension (+)

tourner le volant dans le sens des aiguilles d'une montre

Diminuer la tension (-)

tourner le volant contre le sens des aiguilles d'une montre

Inclinaison de la poulie supérieure du ruban

14 Ouvrir la porte supérieure (2) de l'enceinte afin de pouvoir vérifier le mouvement du ruban de sciage en tournant la poulie du ruban (13) à la main dans le sens des aiguilles d'une montre. 15 À l'aide du volant de réglage (20), l'inclinaison de la poulie supérieure du ruban (13) peut être modifiée. L'effet du réglage est le centrage du ruban sur la poulie. Avant le réglage, desserrer le contre-écrou (H). Le ruban tourne en arrêté (+)

tourner le volant de réglage dans le sens des aiguilles d'une montre

Le ruban tourne en avant (-)

tourner le volant de réglage dans le sens contraire des aiguilles d'une montre

Après le réglage, revisser fermement le contre-écrou (H).

Inclinaison de la table de sciage

16 Desserrer les vis de blocage (C/D).

La table de sciage (6) peut être inclinée en continu jusqu'à par rapport au ruban.

Resserrer les vis de blocage (C/D).

Butée parallèle

La butée parallèle (8) se serre sur la table de sciage (7). Elle peut être montée du côté droit et du côté gauche du ruban.

Veiller à ajuster la butée parallèle correctement.

Butée transversale

Introduisez la butée transversale (25) dans l'une des deux rainures du dessus de la table de scie.

Desserrez le boulon de serrage (V) de la butée transversale en le tournant. Vous pouvez à présent disposer la butée dans la position angulaire souhaitée. Rebloquez le boulon de serrage.

La butée transversale (25) fournie dans la livraison peut être utilisée comme butée transversale ou en onglet.

Veillez au réglage correct des guides. (Voir "Consignes de travail")

Utilisation de la scie

Avant de commencer le travail, respecter les instructions de sécurité suivantes afin de garder le risque de sécurité aussi faible que possible.

Ruban de sciage ok ?

Butée parallèle disponible au service ?

Pousoir disponible ?

Les portes d'enceinte supérieure et inférieure fermées ?

Les portes d'enceinte protègent l'opérateur du contact avec les pièces en mouvement à l'intérieur de la scie

Poste de travail bien ordonné ?

Ne mettez jamais d'utilisation en service avant d'avoir lu les instructions de service, être en mesure de respecter les indications et consignes de sécurité et avoir monté l'appareil comme décrit!

Avant d'effectuer des interventions ou réglages sur la scie (par ex. replacer le ruban de sciage, incliner la table de sciage, ajuster le capot du ruban etc.)

arrêter l'équipement

attendre l'arrêt du ruban

retirer la fiche du secteur.

Observez également les points suivants :

Portez des vêtements de protection personnels, protection acoustique, lunettes de protection.

• masque de protection anti-poussières
• Pendant le sciage, éviter le port de gants, de larges vêtements et de bijoux. Risque d'entrainment par le ruban!
• Prendre une position de travail correcte. Les dents de scie doivent être orientées vers l'opérateur.
• Se positionner en dehors de la zone de risque du ruban de sciage.
• Ne jamais mettre la machine en service lorsque les portes de protection du ruban sont ouvertes.
• Poser les mains sur la pièce, à plat et les doigts étant fermés.
• Toujours scier une seule pièce à la fois. Ne jamais scier plusieurs pièces simultanément, ou des pièces individuelles regroupées en faisceau afin d’éviter l’entraînement incontrôlé de pièces individuelles par le ruban.
• Ne pas scier des pièces pourvues de cordes, cordons, rubans, fils ou câbles. Risque d’entraînement par le ruban de sciage!
• Pendant le sciage, presser la pièce sur la table de sciage.
• Veiller à ce que la pièce ne se gauchisse pas pendant le sciage.
• Ne pas freiner le ruban de sciage en exerçant une pression latérale.
• Utiliser un support pour la pierre à scier afin d'éviter la chute de pièces longues après la coupe.
• Ne retirez jamais les éclats, copeaux, etc. avec la main.

Respecter l'ensemble des instructions de sécurité dans tous les cas.

Poussoir

Le poussoir est considéré comme une prolongation de la main et la protège de tout contact intempestif avec le ruban de sciage.

Quand faut-il utiliser le poussoir?

• Lorsque l'écart entre le ruban de sciage et la butée parallèle est inférieur à 120 mm.
• En cas de coupes droites contre la butée parallèle.

Lorsque le pouvoir n'est pas utilisé, le suspendre dans son support situé sur la face latérale de l'équipement.

Ne pas utiliser un pouvoir endommagé, le replacer immédiatement.

Ajustage du capot du ruban supérieur

Le capot du ruban protège l'opérateur des copeaux projetés et du contact avec le ruban intempestif.

La hauteur du capot du ruban doit être ajustée :

• avant le sciage afin d'adapter la scie à la hauteur de la pièce
• Évitez toute modification effectuée sur le ruban de sciage (par ex. tendre ou remplacer le ruban, aligner la table de sciage).

L'écart entre le capot du ruban et la pièce à scier doit être de 3 mm afin de garantir une protection suffisante contre tout contact avec le ruban.

18 Desserrer la vis de blocage (1).

Ajuster la position du capot du ruban (11) nécessaire à l'aide du volant de réglage (12).

Resserrez la vis de blocage.

Sciage de pièces de forme ronde

Le sciage de bois rond en utilisant les dispositifs d'alimentation conventionnelles n'est pas autorisé. Pour le sciage de bois rond, utiliser un dispositif spécial qui empêche le morceau de bois de se retourner.

Sciage de pièces plates sur le chant

En cas de sciage de pièces plates sur le chant, utiliser une équerre butée appropriée afin de garantir la sécurité du guidage.

Coupe de pièces à usiner étroites

(Largeur inférieure à 120mm)

Pousser la pièce en avant avec les deux mains ; dans la zone du ruban, utiliser le pouvoir (23).

Coupe de pièces à usiner larges

Poussez la pièce d’œuvre à couper avec la main à plat et les doigts serrés le long de la butée.

Coupe de pièces à usiner longues

Protégez les pièces longues afin qu'elles ne basculent pas une fois le coupé terminé. Utilisez pour cela par ex. le dérouleur ou des dispositifs similaires.

Le processus de sciage

1. Sélectionner et ajuster la butée parallèle (8) et l'inclinaison en fonction de la pièce à scier. Choisir et ajuster la vitesse en fonction du matériel à scier. Pour le sciage avec la butée parallèle, la table de sciage étant inclinée, la pièce risque de se gauchir. La butée parallèle doit donc être fixée sur le côté de la table de sciage inclinée vers le bas.
2. Ajuster l'écart entre le capot du ruban et la pièce à 3 mm.
3. Poser la pièce sur la table de sciage.
4. Enficher la fiche du câble d'alimentation dans la prise du secteur.
5. Mettre la scie en marche.
6. Scier la pièce d'un seul coup.

Conseil:

Toujours effectuer une coupe d'essai afin de pouvoir corriger les réglages.

1. Arrête la scie lorsque le travail ne doit pas être continué tout de suite.

Entretien et nettoyage

Avant toute intervention d'entretien et de nettoyage

• arrêter l'équipement
• attendre l'arrêt de la scie retirer la fiche du secteur

D'autres interventions d'entretien et de nettoyage que celles décrites dans ce chapitre ne doivent être effectuées que par le constructeur ou par des entreprises désignées par celui-ci.

Les dispositifs enlevés pour effectuer les interventions d'entretien et de nettoyage doivent IMPÉRATIVEMENT être remontés et contrôlés.

N'utiliser que des pièces de rechange d'origine. L'utilisation de toute autre pièce risque de provoquer des dommages et blessures imprévisibles.

Nettoyage

Respectez ce qui suit pour maintenir la capacité de fonctionnement de la scie:

• Ne pas laver l'équipement à l'eau.
• Enlever les copeaux et les poussières uniquement à l'aide d'une brosse ou d'un aspirateur.
• Nettoyez et huilez toutes les pièces mobiles à intervalles réguliers

Ne jamais utiliser de graisse!

Utilisez, par exemple, de l'huile pour machines à coudre, de l'huile hydraulique fluide ou de l'huile de pulvérization écologique.

• Faire en sorte que le ruban de sciage reste exempt de rouille et de résine.
• Éliminez les dépôts de résine de la table de la scie.

Les résidus de résine peuvent être éliminés à l'aide d'un aerosol d'entretien et de soin du commerce.

• Traiter la surface de la table de sciage avec un agent de lubrification après le nettoyage.
• Le ruban de sciage est une pièce d'usure qui s'émousse après une utilisation prolongée ou fréquente.

Remplacer le ruban de sciage dans ces cas.

Remplacement du ruban de sciage

Risque de coupures! Porter des gants pour replacer le ruban.

N'utiliser que des rubans de sciage appropriés.

1. 5 Desserrer les deux écrous à poignée en étoile (A) et l'écrou (B) sur la partie inférieure de la table de sciage (6).
2. Retirer le rail de guidage de la butée (7).
3. Ouvrir les deux portes de l'enceinte (2/4).
4. Rabaisser complètement le capot de la scie (11).
5. Rabaisser la poulie supérieure du ruban (13) / (5)

tourner le volant de réglage (1) contre le sens des aiguilles d'une montre afin de desserrer la ruban

1. Retirer le ruban.
2. Monter un nouveau ruban.

Veiller à la position correcte : les dents doivent être orientées en avant (vers la porte).

1. Poser le ruban au centre de la poulie (13 / 5).
2. Tourner le volant de réglage (1) dans le sens des aiguilles d'une montre jusqu'à ce que le ruban ne glisse plus.
3. Fixer la baguette de guidage (7) et refermer la porte inférieure.
4. Ensuite :

Tendre le ruban ("Tendre le ruban" page 30) Aligner le ruban ("Inclinaison de la poulie de ruban supérieure" page 30) Aligner les guidages du ruban ("Guidages supérieur et inférieur du ruban" page 32) Faire tourner la scie en essai pendant une minute au minimum. → Arrêter la scie, débrancher la fiche du secteur et contrôler les réglages de nouveau.

Alignement du guidage du ruban supérieur

Le guidage du ruban supérieur est composé des éléments suivants :

• deux goujons de guidage (qui guident le ruban au niveau l'italé)
• un galet de support (qui soutient le ruban de l'arrière).

Réaligner les goujons de guidage et le rouleau de support après chaque changement du ruban et après chaque alignement de ce dernier.

Les goujons de guidage et le rouleau de support sont des pièces d'usure. En cas d'usure, remplacer les goujons et le galet en même temps.

Régler les goujons de guidage :

1. Desserer les vis (J / K)
2. Glisser les goujons de guidage (L / M) contre le ruban de scie.
3. Ouvrir la porte supérieure et tourner la poulie du ruban plusieurs fois à la main dans le sens des aiguilles.

Les deux goujons de guidage doivent légèrement effleurer le ruban de scie. 4. Serrer à nouveau fermement les vis (J / K). 5. Fermer la porte d'enceinte supérieure.

Ajustage du galet de support :

1. Desserer la vis (N).
2. Aligner le galet de support (O).

L'écart entre le galet de support et le ruban est d'env. 0,5 mm

Lorsque le ruban est déplacé à la main, il ne doit pas toucher le galet de support.

1. Resserrez à nouveau la vis.

Le guidage du ruban inférieur est composé des éléments suivants :

• deux goujons de guidage (qui guident le ruban au niveau l'italéral)
• un galet de support (qui soutient le ruban de l'arrière).

Les goujons de guidage et de support doivent être alignés de nouveau après chaque remplacement et après chaque alignement du ruban.

Les goujons de guidage et le galet de support sont des pièces d'usure qui doivent être contrôlés régulièrement. En cas d'usure, remplacer les goujons et le galet en même temps.

Régler les goujons de guidage :

1. Ouvrir la porte d'enceinte inférieure.
2. 23 Desserrer les vis (P / Q)
3. Appuyer les goujons de guidage (R / S) contre le ruban descie.
4. Ouvrir la porte supérieure et tourner la poulie du ruban plusieurs fois à la main dans le sens des aiguilles d'une montre afin de mettre les goujons de guidage dans une position correcte.

Les deux goujons de guidage doivent toucher légèrement le ruban.

1. Resserrez les vis.
2. Refermer les deux portes d'enceinte.

Ajustage du galet de support :

1. 24 Dévisser le plateau de la table de sciage (6) et le couvercle (23).
2. Ouvrir la porte d'enceinte inférieure.
3. Desserrer la vis (T).
4. Aligner le galet de support (U).

L'écart entre le galet de support et le ruban est d'env. 0,5 mm

1. Serrer à nouveau fermement la vis.
2. Révissez le plateau de la table de sciage (6) et le couvercle (23).
3. Refermer la porte de l'armoire.

Remplacer la courroie en caoutchouc

Les rouleaux du ruban de scie (5 / 13) sont équipés de courroies en caoutchouc (24). Remplacer immédiatement les courroies en caoutchouc lorsqu'elles sont usées ou endommagées.

1. Ouvrir les portes de l'armoire (2 / 4).
2. Retirer le ruban de scie (→ « Changement de ruban », page 32)
3. 26 Soulever la courroie en caoutchouc (24) à l'aide d'un tournevis et la retirer du rouleau du ruban de scie.
4. Poser une nouvelle courroie en caoutchouc sur le rouleau du ruban de scie.
5. Monter le ruban de scie.
6. Fermer la porte de l'armoire.

Remplacement de l'insert de table

Les inserts de table usés ou endommagés doivent être remplacés immédiatement. 27 Sortir l'insert de table (9) en le poussant par le bas de la table de sciage, puis le remplacer par un nouvel insert.

Transport

Retirez la fiche de la prise avant tout transport.

Ne transporter la scie que lorsque :

• Le guidage supérieur du ruban est abaissé complètement, les accessoires saillants sont dévissés.

Stockage

Retirez la fiche de la prise secteur.

• Conservez les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.
• Afin d'augmenter la durée de vie utile de la scie et de lui conserver son bon fonctionnement, il est recommendé avant tout stockage prolongé
• d'effectuer un nettoyage en profondeur;
• de traiter toutes les pièces mobiles avec une huile biodégradable.

Ne jamais utiliser de graissé!

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.

Caractéristiques techniques

Désignation du type / modèle	BS 205-2
Année de construction	Voir la dernière page
Puisance du moteur P1 250 W (S2 - 15 min)
Tension d'alimentation	230 V
Fréquence du réseau	50 Hz
Régime à vide	1400 min-1
Fusible de secteur	10 A retardé
Vitesse de coupe 15 m/s (900 m/min)
Longueur du ruban de sciage 1400 mm ±5 mm
Largeur du ruban	6-13±1 mm
Epaisleur du ruban max.	0.35 mm ±0.05 mm
Rouleaux de ruban	205 mm
Dimensions de la table de sciage	300 x 300 mm
Inclinaison table de sciage	0 - 45°
Profondeur de coupe max.	80 mm / 90°
Largeur de passage max.	195 mm
Diamètre du raccordement de l'aspiration	Ø 40 mm
Niveau de conductibilité acoustique LWA	90,4 dB (A)
Niveau sonore au poste de travail LPA	77,4 dB (A)
Impréciation de mesure KWA/PA	3,0 dB (A)
Dimensions (longueur x largeur x hauteur)	430 mm x 385 mm x 675 mm
Poids	16 kg

Pour l'aspiration, on peut utiliser des petits dépoussereurs en usage dans le commerce ou des aspirateurs industriels.

Avant de procéder à l'élimination des défauts

• Arrêter l'équipement
• Attendre l'arrêt de la scie
• Retirer la fiche du secteur

Après saque depannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.

Perturbation	Cause possible	Que faire
La machine ne démarre pas après son branchement ou elle se débranche automatiquement au ralenti	• Coupure de courant • Câble ou ballonge défectueux • Moteur ou commutateur défectueux • Les portes ne sont pas verrouillées	• Vérifier le fusible • Vérifiez le cable, ne vous servez jamais d'un cable défectueux • Demandez à unElectricien concessionnaire de vérifier le moteur ou le commutateur ou de le réparer, respectivement de replacer ces pièces par des pièces d'origine • Fermer et verrouiller les portes.
Le moteur ronfle, mais il ne dé-marre pas	• Condensateur défectueux	• Faire replacer le condensateur par le S.A.V.
La machine s'accrête pendant la coupe	• Ruban de sciage émoussé • Avancement trop rapide	• Remplacer le ruban • Laisser refroidir le moteur et continuer à travailler avec moins de pression
La piece à scier se coincidence en l'avançant ou la retardant	• Ruban de sciage émoussé • La butée parallele n'est pas alignée parallèment par rapport au ruban	• Saisir la piece et arrêté la scie. Remplacer le ruban ensuite. • Ajuster de nouveau la butée parallèle.
Coups de feu sur les surfaces de découvertage	• Le ruban ne convient pas à la pierce à scier, ou il est émoussé	• Remplacer le ruban de sciage
Rupture du ruban	• Tension du ruban incorrecte • Charge trop élevé • Mauvais type de ruban	• Ajuster de nouveau la tension du ruban • Diminuer la pression contre le ruban. • Mauvais type de ruban →piece mince = ruban mince →piece épaisse = ruban large
Ruban étiré	• Charge latérale trop élevé	• Éviter d'exercer une pression latérale sur le ruban.
Le ruban sort de la ligne de coupe ou se défait	• Le ruban n'est pas centré sur la poulie du ruban supérieure	• Ajuster l'inclinaison de la poulie supérieure
Vibrations de la scie	• Fixation de l'équipement insuffisante • Table de sciage non fixée • Vis de fixation du moteur desserrées	• Fixer la scie sur un bâti approprié • Aligner et fixer la table de sciance • Serrer les vis de fixation
Evacuation des copeaux bou-chée	• Absence d'un dispositif d'aspiration • Puisance d'aspiration trop faible	• Arrêté la scie, enlever les copeaux et rac-corder un dispositif d'aspiration • Arrêté la scie, enlever les copeaux et aug-mentation la puissance d'aspiration (vitesse de l'air ≥ 20 m/sec sur la tubulure d'aspiration des copeaux).
Le ruban ne se déplace pas, bien que le moteur tourne	• Courroie d'entrainment desserrée • Courroie d'entrainment défectueuse	• Tendre la couroie d'entrainment • Remplacer la couroie d'entrainment

Après saque depannage, remettre en service et vérifier l'ensemble des dispositifs de sécurité.
