PAS 600 - Aquarium EDEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe d'aquarium submersible
Marque et modèle	Eden PAS 600
Utilisation	Circulation de l'eau dans un aquarium, remise en circulation et vidage par pompage des réservoirs ou bassins, usage intérieur privé
Alimentation	230 V / 50 Hz
Puissance absorbée max.	11 W
Capacité de refoulement max.	600 L/h
Hauteur de refoulement max.	1,3 m
Indice de protection	IPx8 (immersion continue jusqu'à 1 m)
Profondeur d'immersion max.	1 m
Plage de température de l'eau	+4 °C à +35 °C
Dimensions (L x l x h)	45,5 mm x 65 mm x 78 mm
Poids	0,4 kg
Longueur du câble secteur	1,5 m
Diamètre raccordement sortie	13 mm
Pièces fournies	Pompe, ventouses, régulateur de débit, panier de filtration
Entretien et nettoyage	Nettoyer à l'eau claire et brosse douce au moins 2 fois par an ; détartrage avec détergent sans vinaigre ni chlore ; rinçage abondant
Sécurité	Débrancher avant toute intervention ; ne pas utiliser si câble endommagé ; aimant puissant (distance min. 0,2 m des implants médicaux)
Pièces d'usure	Ventouses, unité de fonctionnement (bloc rotor)
Réparabilité	Nettoyage et remplacement de l'unité de fonctionnement possibles par l'utilisateur ; pièces de rechange d'origine requises

FOIRE AUX QUESTIONS - PAS 600 EDEN

Quelle est la hauteur de refoulement maximale de l'Eden PAS 600 ?

La hauteur de refoulement maximale est de 1,3 mètres.

Puis-je laisser la pompe hors de l'eau ?

Non, la pompe ne doit jamais fonctionner à sec. Elle doit toujours être immergée pour éviter tout dommage.

Comment régler le débit de la pompe ?

Tournez le régulateur de débit situé sur le dessus de la pompe. Tournez dans le sens + pour augmenter le débit.

À quelle fréquence dois-je nettoyer la pompe ?

Il est recommandé de nettoyer la pompe au moins deux fois par an, ou plus souvent si nécessaire.

Comment nettoyer la pompe ?

Débranchez la pompe, puis nettoyez-la avec de l'eau claire et une brosse douce. Pour les dépôts tenaces, utilisez un détergent sans vinaigre ni chlore, puis rincez abondamment.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord la tension secteur. Si celle-ci est correcte, le bloc rotor est peut-être bloqué ; nettoyez l'appareil.

Comment remplacer l'unité de fonctionnement ?

Débranchez la pompe, retirez le panier de filtration en exerçant une forte pression, sortez l'unité de fonctionnement, nettoyez-la ou remplacez-la, puis réassemblez dans l'ordre inverse.

Puis-je utiliser cette pompe dans un bassin extérieur ?

Non, l'appareil est réservé à un usage intérieur et ne doit pas être utilisé dans des piscines naturelles.

Quelle est la longueur du câble secteur ?

Le câble secteur mesure 1,5 mètres.

La pompe contient-elle des aimants ?

Oui, l'unité de fonctionnement contient un aimant puissant. Maintenez une distance d'au moins 0,2 m des stimulateurs cardiaques ou défibrillateurs implantés.

MODE D'EMPLOI PAS 600 EDEN

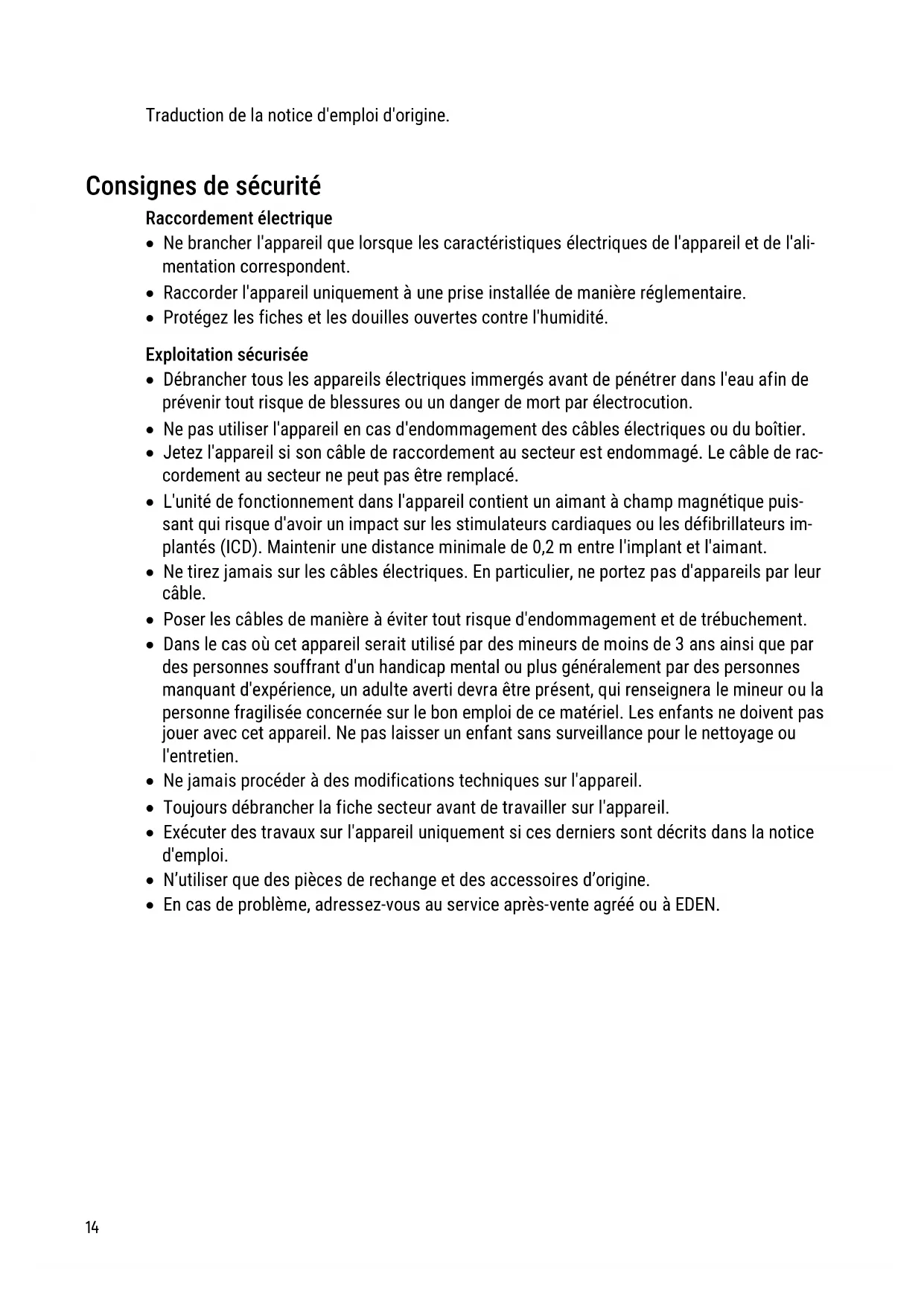

Traduction de la notice d'emploi d'origine.

Consignes de sécurité

Raccordement électrique

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.
• Raccorder l'appareil uniquement à une prise installée de manière réglementaire.
• Protégez les fiches et les douilles ouvertes contre l'humidité.

Exploitation sécurisée

• Débrancher tous les appareils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.
• Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de raccordement au secteur ne peut pas être remplacé.
• L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.
• Ne tirez jamais sur les câbles électriques. En particulier, ne portez pas d'appareils par leur câble.
• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.
• Dans le cas où cet appareil serait utilisé par des mineurs de moins de 3 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Toujours débrancher la fiche secteur avant de travailler sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
• N'utiliser que des pièces de rechange et des accessoires d'origine.
• En cas de problème, adressez-vous au service après-vente agréé ou à EDEN.

Utilisation conforme à la finalité

Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour maintenir la circulation de l'eau dans un aquarium.
• Remise en circulation et vidage par pompage des réservoirs ou des bassins.
• en intérieur et à des fins aquariophiles privées.
• Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques)

Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.
• Ne jamais utiliser sans débit d'eau.
• A ne pas raccorder à l'alimentation en eau potable.
• Ne pas utiliser à des fins commerciales ou industrielles.

- N'utilisez pas l'appareil avec des produits chimiques, des aliments, des substances inflammables, explosives ou des liquides autres que l'eau.

Description du produit

Vue d'ensemble

EDEN PAS 300, 500

1 IN 2 3 Out 4 5

EDEN PAS 600, 800, 1200

Out 3 2 1 IN 4 5

PAS0002

1	Entrée
2	Régulateur de débit
3	Sortie (côté refoulement)
4	Câble secteur
5	Ventouses

Symboles sur l'appareil

IPX8 1.0 m		L'appareil est protégé contre l'immersion continue jusqu'à 1 m de profondeur.
		N'utilisez l'appareil qu'en intérieur.
		Ne pas exposer directement l'appareil aux rayons du soleil.
[K8x5]		Ne jetez pas l'appareil avec les déchets ménagers courants.
		Lire la notice d'emploi.

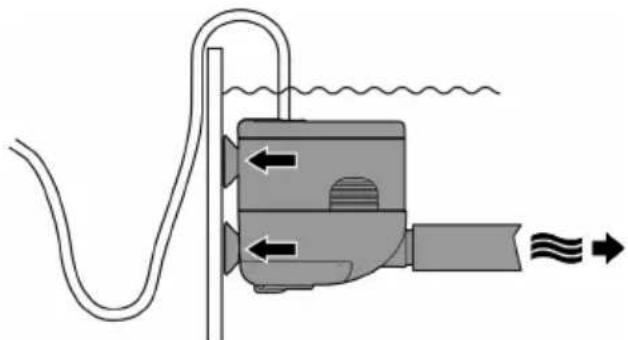

Mise en place et raccordement

• Monter les ventouses.

EDEN PAS 300, 500

• Si nécessaire, vous pouvez raccorder un tuyau à la sortie (côté refoulement) de la pompe. (→ Caractéristiques techniques)
• Fixez la pompe sur la paroi de l'aquarium à l'aide des ventouses.

La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être détériorée.

▶ Ne faites fonctionner la pompe que lorsqu'elle est immergée.

FR

Mise en circuit / mise hors circuit

• Mettre en circuit : brancher la fiche secteur dans la prise de courant.
• L'appareil se met immédiatement en marche.
• Posez le cordon d'alimentation de manière à former une boucle d'égouttement et à ce que le point le plus bas se trouve en dessous de la prise. Cela empêche l'eau de s'égoutter dans la prise.
• Mettre hors circuit : retirer la fiche secteur de la prise de courant.

Former une boucle d'égouttement

Nettoyage et entretien

PRUDENCE

Risque de blessure découlant d'un démarrage imprévu. Les fonctions de surveillance internes de l'appareil peuvent l'éteindre puis le rallumer automatiquement.

▶ Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil.

REMARQUE

N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.

▶ Nettoyez l'appareil si possible avec de l'eau claire et une brosse douce ou une éponge ; pour éliminer des encrassements tenaces, employez les produits de nettoyage recommandés.

Nettoyage de l'appareil

① Nettoyez l'appareil selon les besoins et au moins 2 fois par an.

- Produits de nettoyage recommandés en cas d'entartrages tenaces :

- Détergents ménagers exempts de vinaigre et de chlore.

- Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.

Nettoyage/Remplacement de l'unité de fonctionnement

Voici comment procéder :

• Retirez le panier de filtration du bloc moteur en exerçant une forte pression.
• Retirer l'unité de fonctionnement et la nettoyer ou la remplacer.
• Réassembler l'appareil dans l'ordre inverse.

EDEN PAS 300, 500

Dérangement	Cause	Solution
L'appareil ne démarre pas	Absence de tension secteur	Vérifier la tension secteur
	Bloc rotor bloqué	Nettoyer l'appareil
Débit d'eau insuffisant	Carter de la pompe ou unité de fonctionnement encrassés	Nettoyer l'appareil
	Régulateur de débit réglé sur un débit trop faible	Régler le régulateur de débit dans le sens +
	Bloc rotor usé	Remplacer le bloc rotor
	Carter de la pompe bouché	Nettoyer l'appareil

Pièces d'usure

- Ventouses, unité de fonctionnement

Caractéristiques techniques

PAS			300	500	600	800	1200
Tension de raccordement		V CA	230	230	230	230	230
Fréquence du réseau		Hz	50	50	50	50	50
Puissance absorbée max.		W	5	5	11	20	25
Capacité de refoulement max		l/h	300	500	600	800	1150
Hauteur de refoulement max.		m	0,5	0,8	1,3	1,5	2
Indice de protection			IPx8	IPx8	IPx8	IPx8	IPx8
Profondeur d'immersion max.		m	1	1	1	1	1
Diamètre raccordement côté refoulement		mm	13	13	13	17	17
Plage de température de l'eau autorisée		°C	+4 à 35	+4 à 35	+4 à 35	+4 à 35	+4 à 35
Dimensions	Longueur	mm	35	35	45,5	54	54
	Largeur	mm	51	51	65	78	78
	Hauteur	mm	54	54	78	89	89
Longueur du câble secteur		m	1,5	1,5	1,5	1,5	1,5
Poids		kg	0,2	0,2	0,4	0,6	0,6

FR

Recyclage

REMARQUE

Il est interdit d'éliminer cet appareil avec les déchets ménagers.

▶ Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet.
▶ Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fournira les informations relatives à l'élimination réglementaire de l'appareil.
▶ Mettez l'appareil hors d'usage en sectionnant les câbles.
