PAS 600 - Aquarium EDEN - Kostenlose Bedienungsanleitung

Produkttyp	Tauchpumpe für Aquarien
Marke und Modell	Eden PAS 600
Verwendung	Wasserumwälzung im Aquarium, Umwälzung und Entleerung von Behältern oder Becken durch Pumpen, private Innenanwendung
Stromversorgung	230 V / 50 Hz
Maximale Leistungsaufnahme	11 W
Maximale Förderleistung	600 L/h
Maximale Förderhöhe	1,3 m
Schutzart	IPx8 (dauerhaftes Untertauchen bis 1 m)
Maximale Eintauchtiefe	1 m
Wassertemperaturbereich	+4 °C bis +35 °C
Abmessungen (L x B x H)	45,5 mm x 65 mm x 78 mm
Gewicht	0,4 kg
Netzkabellänge	1,5 m
Anschlussdurchmesser Ausgang	13 mm
Lieferumfang	Pumpe, Saugnäpfe, Durchflussregler, Filterkorb
Wartung und Reinigung	Mindestens 2x jährlich mit klarem Wasser und weicher Bürste reinigen; Entkalkung mit einem Reiniger ohne Essig oder Chlor; gründlich abspülen
Sicherheit	Vor jedem Eingriff vom Netz trennen; nicht verwenden bei beschädigtem Kabel; starker Magnet (Mindestabstand 0,2 m zu medizinischen Implantaten)
Verschleißteile	Saugnäpfe, Funktionseinheit (Rotoreinheit)
Reparierbarkeit	Reinigung und Austausch der Funktionseinheit durch den Benutzer möglich; Originalersatzteile erforderlich

Häufig gestellte Fragen - PAS 600 EDEN

Wie hoch ist die maximale Förderhöhe der Eden PAS 600?

Die maximale Förderhöhe beträgt 1,3 Meter.

Kann ich die Pumpe außerhalb des Wassers betreiben?

Nein, die Pumpe darf niemals trocken laufen. Sie muss immer untergetaucht sein, um Schäden zu vermeiden.

Wie stelle ich die Durchflussmenge der Pumpe ein?

Drehen Sie den Durchflussregler oben auf der Pumpe. Drehen Sie ihn in Richtung +, um die Durchflussmenge zu erhöhen.

Wie oft muss ich die Pumpe reinigen?

Es wird empfohlen, die Pumpe mindestens zweimal im Jahr oder häufiger bei Bedarf zu reinigen.

Wie reinige ich die Pumpe?

Trennen Sie die Pumpe vom Netz, reinigen Sie sie dann mit klarem Wasser und einer weichen Bürste. Bei hartnäckigen Ablagerungen verwenden Sie ein Reinigungsmittel ohne Essig oder Chlor und spülen Sie anschließend gründlich ab.

Was tun, wenn die Pumpe nicht anspringt?

Überprüfen Sie zuerst die Netzspannung. Wenn diese korrekt ist, ist möglicherweise die Rotoreinheit blockiert; reinigen Sie das Gerät.

Wie tausche ich die Funktionseinheit aus?

Trennen Sie die Pumpe vom Netz, entfernen Sie den Filterkorb durch starken Druck, nehmen Sie die Funktionseinheit heraus, reinigen oder ersetzen Sie sie, und setzen Sie alles in umgekehrter Reihenfolge wieder zusammen.

Kann ich diese Pumpe in einem Außenteich verwenden?

Nein, das Gerät ist nur für den Innenbereich bestimmt und darf nicht in Naturpools verwendet werden.

Wie lang ist das Netzkabel?

Das Netzkabel ist 1,5 Meter lang.

Enthält die Pumpe Magnete?

Ja, die Funktionseinheit enthält einen starken Magneten. Halten Sie einen Mindestabstand von 0,2 m zu Herzschrittmachern oder implantierten Defibrillatoren ein.

BEDIENUNGSANLEITUNG PAS 600 EDEN

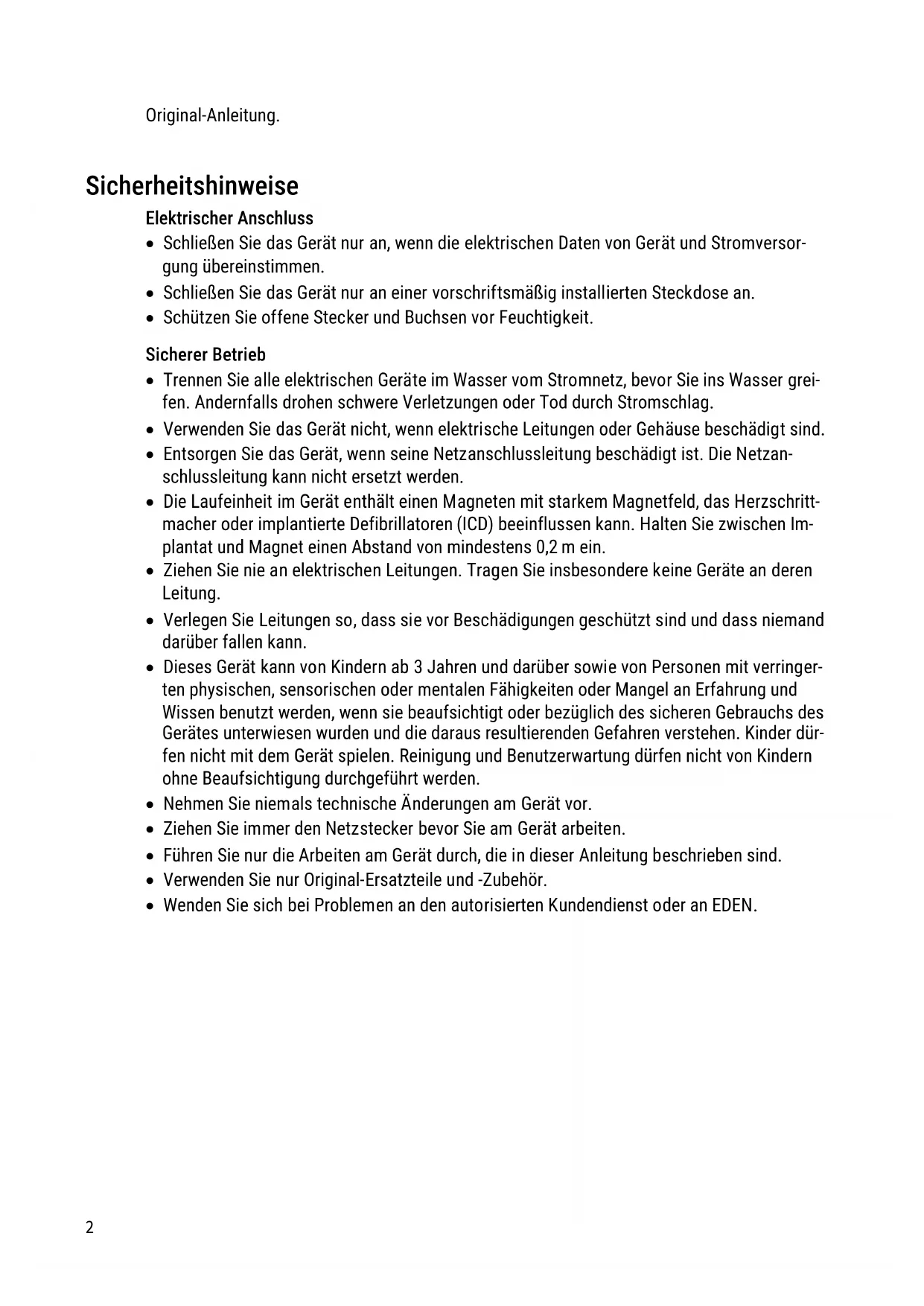

Elektrischer Anschluss

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.
• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
• Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

- Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.

- Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

- Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschlussleitung kann nicht ersetzt werden.

- Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat und Magnet einen Abstand von mindestens 0,2 m ein.

- Ziehen Sie nie an elektrischen Leitungen. Tragen Sie insbesondere keine Geräte an deren Leitung.

- Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand darüber fallen kann.

- Dieses Gerät kann von Kindern ab 3 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

- Ziehen Sie immer den Netzstecker bevor Sie am Gerät arbeiten.

- Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.

- Verwenden Sie nur Original-Ersatzteile und -Zubehör.

- Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an EDEN.

Bestimmungsgemäße Verwendung

DE

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Zum Aufrechterhalten der Wasserzirkulation in einem Aquarium.
• Um- und Auspumpen von Behältern oder Becken.
• In Räumen und für private aquaristische Zwecke.
• Unter Einhaltung der technischen Daten. (→ Technische Daten)

Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.
• Niemals ohne Wasserdurchfluss betreiben.

- Verwenden Sie das Gerät nicht in Verbindung mit Chemikalien, Lebensmitteln, brennbaren, explosiven Stoffen oder anderen Flüssigkeiten als Wasser.

- Nicht an die Hauswasserversorgung anschließen.

- Nicht für gewerbliche oder industrielle Zwecke verwenden.

Produktbeschreibung

Übersicht

EDEN PAS 300, 500

1 IN 2 3 Out 4 5

EDEN PAS 600, 800, 1200

1 2 3 Out 4 IN 5

PAS0002

1	Eingang
2	Regler für Durchflussmenge
3	Ausgang (Druckseite)
4	Netzkabel
5	Saugnäpfe

Symbole auf dem Gerät

IPX8 1.0 m	Das Gerät ist geschützt gegen dauerndes Untertauchen bis 1 m Tiefe.
	Schutzklasse II. Das Gerät ist durch eine verstärkte oder doppelte Isolierung elektrisch sicher vom Netz getrennt.
	Verwenden Sie das Gerät nur in Innenräumen.
	Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
	Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
	Lesen Sie die Gebrauchsanleitung.

Aufstellen und Anschließen

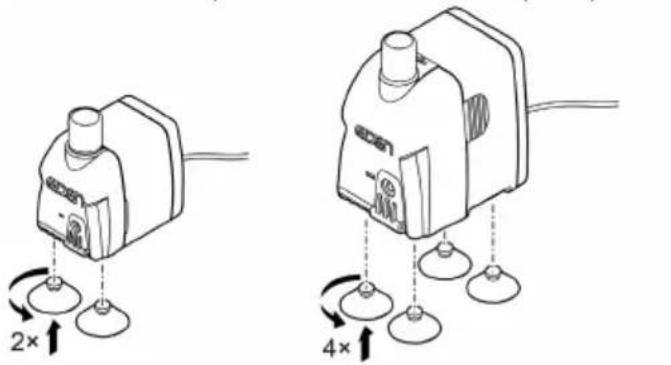

• Montieren Sie die Saugnäpfe.

EDEN PAS 300, 500 EDEN PAS 600, 800, 1200

• Falls erforderlich, können Sie am Ausgang (Druckseite) der Pumpe einen Schlauch anschließen. (→ Technische Daten)
• Befestigen Sie die Pumpe mit den Saugnäpfen an der Aquariumwand.

Die Pumpe darf nicht trockenlaufen. Andernfalls kann die Pumpe zerstört werden.

▶ Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist.

Einschalten / Ausschalten

- Einschalten: Stecken Sie den Netzstecker in die Steckdose.

— Das Gerät schaltet sich sofort ein.
- Verlegen Sie die Netzanschlussleitung so, dass sich eine Tropfschlaufe bildet und der tiefste Punkt unterhalb der Steckdose liegt. Dadurch kann herabtropfendes Wasser nicht in die Steckdose gelangen.
- Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.

Tropfschlaufe bilden

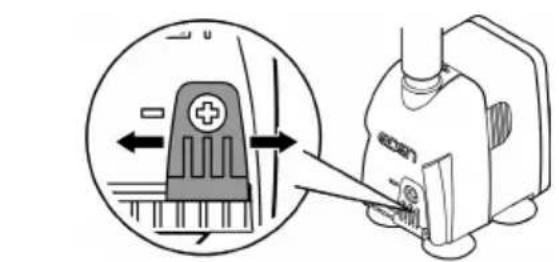

Durchflussmenge einstellen

Reinigung und Wartung

! VORSICHT

Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen können das Gerät abschalten und selbsttätig wieder einschalten.

▶ Vor Arbeiten am Gerät Netzstecker ziehen.

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel können das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

▶ Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reinigungsmittel.

Gerät reinigen

① Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.

- Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:

– Essig- und chlorfreien Haushaltsreiniger.

- Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

Laufeinheit reinigen/ersetzen

So gehen Sie vor:

• Filterkorb mit kräftigem Druck vom Motorblock abziehen.
• Laufeinheit entnehmen, reinigen oder ersetzen.
• Gerät in umgekehrter Reihenfolge zusammenbauen.

EDEN PAS 300, 500

Störung	Ursache	Abhilfe
Das Gerät läuft nicht an	Netzspannung fehlt	Netzspannung überprüfen
	Laufeinheit blockiert	Gerät reinigen
Wasserfluss ungenügend	Pumpengehäuse oder Laufeinheit verschmutzt	Gerät reinigen
	Durchflussregler auf zu geringe Durchflussmenge eingestellt	Durchflussregler in Richtung + bewegen
	Laufeinheit verschlissen	Laufeinheit ersetzen
	Pumpengehäuse verstopft	Gerät reinigen

Verschleißteile

- Saugnäpfe, Laufeinheit

Technische Daten

DE

PAS			300	500	600	800	1200
Anschlussspannung		V AC	230	230	230	230	230
Netzfrequenz		Hz	50	50	50	50	50
Max. Leistungsaufnahme		W	5	5	11	20	25
Max. Förderleistung		l/h	300	500	600	800	1150
Max. Förderhöhe		m	0,5	0,8	1,3	1,5	2
Schutzart			IPx8	IPx8	IPx8	IPx8	IPx8
Max. Tauchtiefe		m	1	1	1	1	1
Durchmesser Anschluss Druckseite		mm	13	13	13	17	17
Zulässiger Bereich Wassertemperatur		°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Abmessungen	Länge	mm	35	35	45,5	54	54
	Breite	mm	51	51	65	78	78
	Höhe	mm	54	54	78	89	89
Länge Netzkabel		m	1,5	1,5	1,5	1,5	1,5
Gewicht		kg	0,2	0,2	0,4	0,6	0,6

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

▶ Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
▶ Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Informationen über die ordnungsgemäße Entsorgung des Geräts.
▶ Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.
