PAS 600 - Akvárium EDEN - Bezplatný návod k obsluze

Typ produktu	Ponorné akvarijní čerpadlo
Značka a model	Eden PAS 600
Použití	Cirkulace vody v akváriu, recirkulace a odčerpávání nádrží nebo jezírek, soukromé vnitřní použití
Napájení	230 V / 50 Hz
Maximální příkon	11 W
Maximální průtok	600 L/h
Maximální dopravní výška	1,3 m
Stupeň krytí	IPx8 (trvalé ponoření do 1 m)
Maximální hloubka ponoření	1 m
Rozsah teploty vody	+4 °C až +35 °C
Rozměry (d x š x v)	45,5 mm x 65 mm x 78 mm
Hmotnost	0,4 kg
Délka napájecího kabelu	1,5 m
Průměr výstupní přípojky	13 mm
Součásti dodávky	Čerpadlo, přísavky, regulátor průtoku, filtrační koš
Údržba a čištění	Čistěte čistou vodou a měkkým kartáčem nejméně 2x ročně; odstraňování vodního kamene čisticím prostředkem bez octa a chlóru; důkladně opláchněte
Bezpečnost	Před jakýmkoli zásahem odpojte od sítě; nepoužívejte, je-li kabel poškozen; silný magnet (min. vzdálenost 0,2 m od lékařských implantátů)
Opotřebitelné díly	Přísavky, funkční jednotka (rotorový blok)
Opravitelnost	Čištění a výměna funkční jednotky uživatelem; vyžadovány originální náhradní díly

Často kladené otázky - PAS 600 EDEN

Jaká je maximální dopravní výška čerpadla Eden PAS 600?

Maximální dopravní výška je 1,3 metru.

Mohu nechat čerpadlo mimo vodu?

Ne, čerpadlo nikdy nesmí běžet nasucho. Vždy musí být ponořeno, aby nedošlo k poškození.

Jak nastavit průtok čerpadla?

Otočte regulátor průtoku umístěný na horní straně čerpadla. Otáčením ve směru + průtok zvyšujete.

Jak často mám čerpadlo čistit?

Doporučuje se čistit čerpadlo nejméně dvakrát ročně, nebo častěji podle potřeby.

Jak vyčistit čerpadlo?

Odpojte čerpadlo, poté jej očistěte čistou vodou a měkkým kartáčem. Na odolné usazeniny použijte čisticí prostředek bez octa a chlóru, poté důkladně opláchněte.

Co dělat, když čerpadlo nenastartuje?

Nejprve zkontrolujte síťové napětí. Pokud je v pořádku, rotorový blok může být zablokován; vyčistěte zařízení.

Jak vyměnit funkční jednotku?

Odpojte čerpadlo, silným tlakem vyjměte filtrační koš, vyndejte funkční jednotku, očistěte ji nebo vyměňte, poté smontujte v opačném pořadí.

Mohu toto čerpadlo použít ve venkovním jezírku?

Ne, zařízení je určeno pouze pro vnitřní použití a nesmí být používáno v přírodních koupalištích.

Jaká je délka napájecího kabelu?

Napájecí kabel měří 1,5 metru.

Obsahuje čerpadlo magnety?

Ano, funkční jednotka obsahuje silný magnet. Dodržujte vzdálenost nejméně 0,2 m od implantovaných kardiostimulátorů nebo defibrilátorů.

NÁVOD K OBSLUZE PAS 600 EDEN

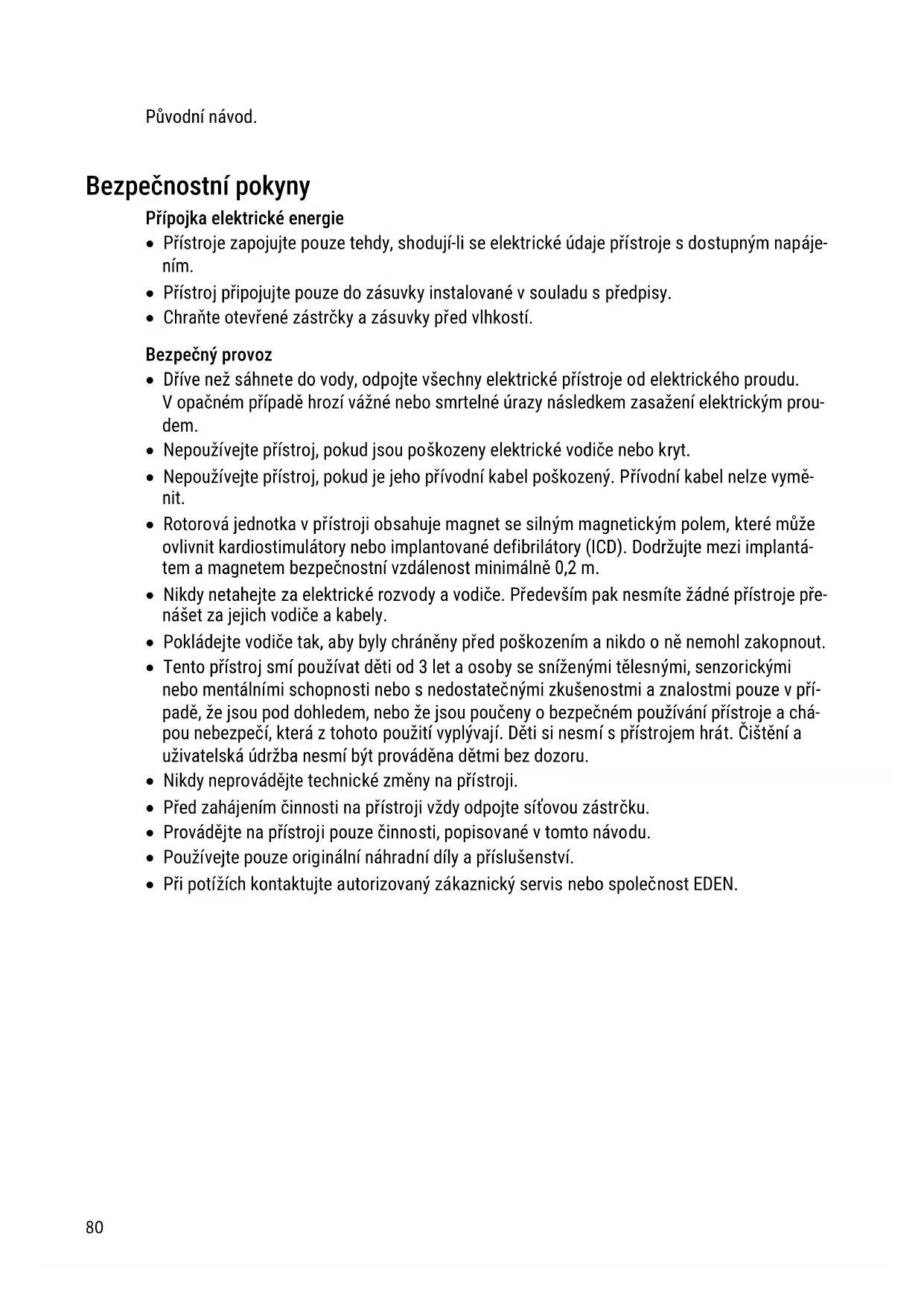

Přípojka elektrické energie

• Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napájením.
• Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.
• Chraňte otevřené zástrčky a zásuvky před vlhkostí.

Bezpečný provoz

• Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
• Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.
• Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.
• Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte mezi implantátem a magnetem bezpečnostní vzdálenost minimálně 0,2 m.
• Nikdy netahejte za elektrické rozvody a vodiče. Především pak nesmíte žádné přístroje přenášet za jejich vodiče a kabely.
• Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.
• Tento přístroj smí používat děti od 3 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.
• Nikdy neprovádějte technické změny na přístroji.
• Před zahájením činnosti na přístroji vždy odpojte síťovou zástrčku.
• Provádějte na přístroji pouze činnosti, popisované v tomto návodu.
• Používejte pouze originální náhradní díly a příslušenství.
• Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost EDEN.

Použití v souladu s určeným účelem

Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem:

• Pro zachování cirkulace vody v akváriu.
- Přečerpávání a odčerpávání nádrží nebo bazénů.
• V místnostech a pro soukromé akvaristické účely.
- Při dodržení technických údajů. (→ Technické údaje)

Pro přístroj platí následující omezení:

• Nepoužívat ve vodách určených pro plavání.
• Nikdy neprovozujte bez průtoku vody.
• Nenapojujte na domácí zásobování vodou.
• Nepoužívat pro komerční nebo průmyslové účely.

- Nepoužívejte přístroj v kombinaci s chemikáliemi, potravinami, hořlavými a výbušnými látkami nebo jinými kapalinami, než je voda.

Popis výrobku

Přehled

EDEN PAS 300, 500

1 IN 2 3 Out 4 5

EDEN PAS 600, 800, 1200

1 2 3 Out 4 IN 5

PAS0002

1	Vstup
2	Regulátory průtoku
3	Výstup (strana výtlaku)
4	Sítový kabel
5	Přísavné destičky

Přístroj je chráněný proti trvalému potopení do hloubky až 1 m.

Používejte přístroj pouze ve vnitřních prostorách.

Chraňte přístroj před vlhkostí a přímým slunečním zářením.

Nelikvidujte prístroj v běžném komunálním odpadu.

Přečtěte si návod k použití.

Instalace a připojení

- Namontujte přísavky.

EDEN PAS 300, 500

EDEN PAS 600, 800, 1200

• Pokud je to nutné, můžete k výstupu (výtlačná strana) čerpadla připojit hadici. (→ Technické údaje)
• Upevněte čerpadlo přísavkami ke stěně akvária.

Čerpadlo nesmí běžet nasucho. V opačném případě může dojít ke zničení čerpadla.

▶ Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno.

Zapnutí / vypnutí

- Zapnutí: Zapojte síťovou zástrčku do zásuvky.

– Přístroj se okamžitě zapne.
– Položte přívodní elektrické kabely tak, aby se vytvořila odkapávací smyčka a její nejnižší bod byl pod úrovní zásuvky. Tímto opatřením zabráníte vniknutí případné odkapávající vody do zásuvky.
• Vypnutí: Odpojte síťovou zástrčku ze zásuvky.

Vytvoření odkapávací smyčky

Nebezpečí úrazu nečekaným spuštěním zařízení. Vnitřní kontrolní funkce přístroje přístroj vypnou a opět samočinně zapnou.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

UPOZORNĚNÍ

Nepoužívejte žádné agresivní čisticí prostředky nebo chemické roztoky. Tyto prostředky mohou poškodit kryty, narušit funkci přístroje a škodí zvířatům, rostlinám i životnímu prostředí.

- Čistěte přístroj pokud je to možné pouze čistou vodou a měkkým kartáčkem nebo houbičkou. Ulpívající nečistoty čistěte doporučenými čisticími prostředky.

Čištění zařízení

Přístroj čistěte podle potřeby, minimálně však 2krát ročně.

• Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:
• Domácí čističe bez obsahu octa a chlóru.
• Po čištění důkladně opláchněte všechny díly čistou vodou.

Čištění/výměna rotoru

Postupujte následovně:

• Sundejte filtrační koš z bloku motoru silným tlakem.
• Vyjměte rotor, vyčistěte ho nebo jej vyměňte.
• Přístroj sestavte v opačném pořadí.

EDEN PAS 300, 500

Porucha	Příčina	Řešení
Přístroj se nerozběhne	Není přítomno síťové napětí	Zkontrolujte síťové napětí
	Rotor je zablokovaný	Vyčistit přístroj
Nedostatečný proud vody	Kryt čerpadla nebo rotor je znečiš-těný	Vyčistit přístroj
	Regulátor průtoku je nastaven na příliš nízký průtok	Přestavte regulátor průtoku ve směru +
	Rotor je opotřebovaný	Výměna rotoru
	Ucpané těleso čerpadla	Vyčistit přístroj

PAS			300	500	600	800	1200
Připojovací napětí		V AC	230	230	230	230	230
Frekvence sítě		Hz	50	50	50	50	50
Max. příkon		W	5	5	11	20	25
Max. čerpací výkon		l/h	300	500	600	800	1150
Max. čerpací výška		m	0,5	0,8	1,3	1,5	2
Stupeň krytí			IPx8	IPx8	IPx8	IPx8	IPx8
Max. hloubka ponoru		m	1	1	1	1	1
Průměr přípojky na straně výtlaku		mm	13	13	13	17	17
Dovolený rozsah teploty vody		°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Rozměry	Délka	mm	35	35	45,5	54	54
	Šířka	mm	51	51	65	78	78
	Výška	mm	54	54	78	89	89
Délka síťového kabelu		m	1,5	1,5	1,5	1,5	1,5
Hmotnost		kg	0,2	0,2	0,4	0,6	0,6

Likvidace

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s komunálním odpadem.

▶ Likvidujte zařízení ve sběrném dvoře.
▶ V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení.
▶ Předtím znemožněte další použití přístroje odříznutím kabelů.
