PAS 600 - Akvárium EDEN - Ingyenes használati útmutató

Termék típusa	Akváriumi szivattyú, merülő
Márka és modell	Eden PAS 600
Használat	Víz keringetése akváriumban, víz visszaforgatása és tartályok vagy medencék kiszivattyúzása, magán belső használatra
Tápellátás	230 V / 50 Hz
Max. felvett teljesítmény	11 W
Max. szállítási kapacitás	600 L/h
Max. szállítási magasság	1,3 m
Védettségi fokozat	IPx8 (folyamatos merülés 1 m-ig)
Max. merülési mélység	1 m
Vízhőmérséklet tartomány	+4 °C és +35 °C között
Méretek (H x Sz x M)	45,5 mm x 65 mm x 78 mm
Súly	0,4 kg
Hálózati kábel hossza	1,5 m
Kimeneti csatlakozó átmérője	13 mm
Mellékelt részek	Szivattyú, tapadókorongok, áramlás szabályozó, szűrőkosár
Karbantartás és tisztítás	Tisztítsa tiszta vízzel és puha kefével évente legalább 2 alkalommal; vízkőmentesítés ecet- és klórmentes tisztítószerrel; alapos öblítés
Biztonság	Bármilyen beavatkozás előtt húzza ki a hálózatból; ne használja, ha a kábel sérült; erős mágnes (legalább 0,2 m távolság az orvosi implantátumoktól)
Kopó alkatrészek	Tapadókorongok, működési egység (rotor blokk)
Javíthatóság	A működési egység tisztítása és cseréje a felhasználó által lehetséges; eredeti cserealkatrészek szükségesek

Gyakran ismételt kérdések - PAS 600 EDEN

Mennyi az Eden PAS 600 maximális szállítási magassága?

A maximális szállítási magasság 1,3 méter.

Hagyhatom a szivattyút a vízen kívül?

Nem, a szivattyút soha nem szabad szárazon járatni. Mindig merülő állapotban kell lennie a sérülések elkerülése érdekében.

Hogyan állítsam be a szivattyú áramlását?

Forgassa el a szivattyú tetején található áramlásszabályozót. A + irányba forgatva növeli az áramlást.

Milyen gyakran kell tisztítanom a szivattyút?

Javasolt a szivattyút évente legalább kétszer tisztítani, vagy szükség esetén gyakrabban.

Hogyan tisztítsam a szivattyút?

Húzza ki a szivattyút, majd tisztítsa tiszta vízzel és puha kefével. A makacs lerakódásokhoz használjon ecet- és klórmentes tisztítószert, majd alaposan öblítse le.

Mit tegyek, ha a szivattyú nem indul el?

Először ellenőrizze a hálózati feszültséget. Ha az rendben van, a rotor blokk esetleg elakadt; tisztítsa meg a készüléket.

Hogyan cseréljem ki a működési egységet?

Húzza ki a szivattyút, távolítsa el a szűrőkosarat erős nyomással, vegye ki a működési egységet, tisztítsa meg vagy cserélje ki, majd szerelje össze fordított sorrendben.

Használhatom ezt a szivattyút kültéri medencében?

Nem, a készülék belső használatra készült, és nem használható természetes tavakban.

Milyen hosszú a hálózati kábel?

A hálózati kábel hossza 1,5 méter.

Tartalmaz a szivattyú mágneseket?

Igen, a működési egység egy erős mágnest tartalmaz. Tartson legalább 0,2 m távolságot a szívritmus-szabályozóktól vagy beültetett defibrillátoroktól.

HASZNÁLATI ÚTMUTATÓ PAS 600 EDEN

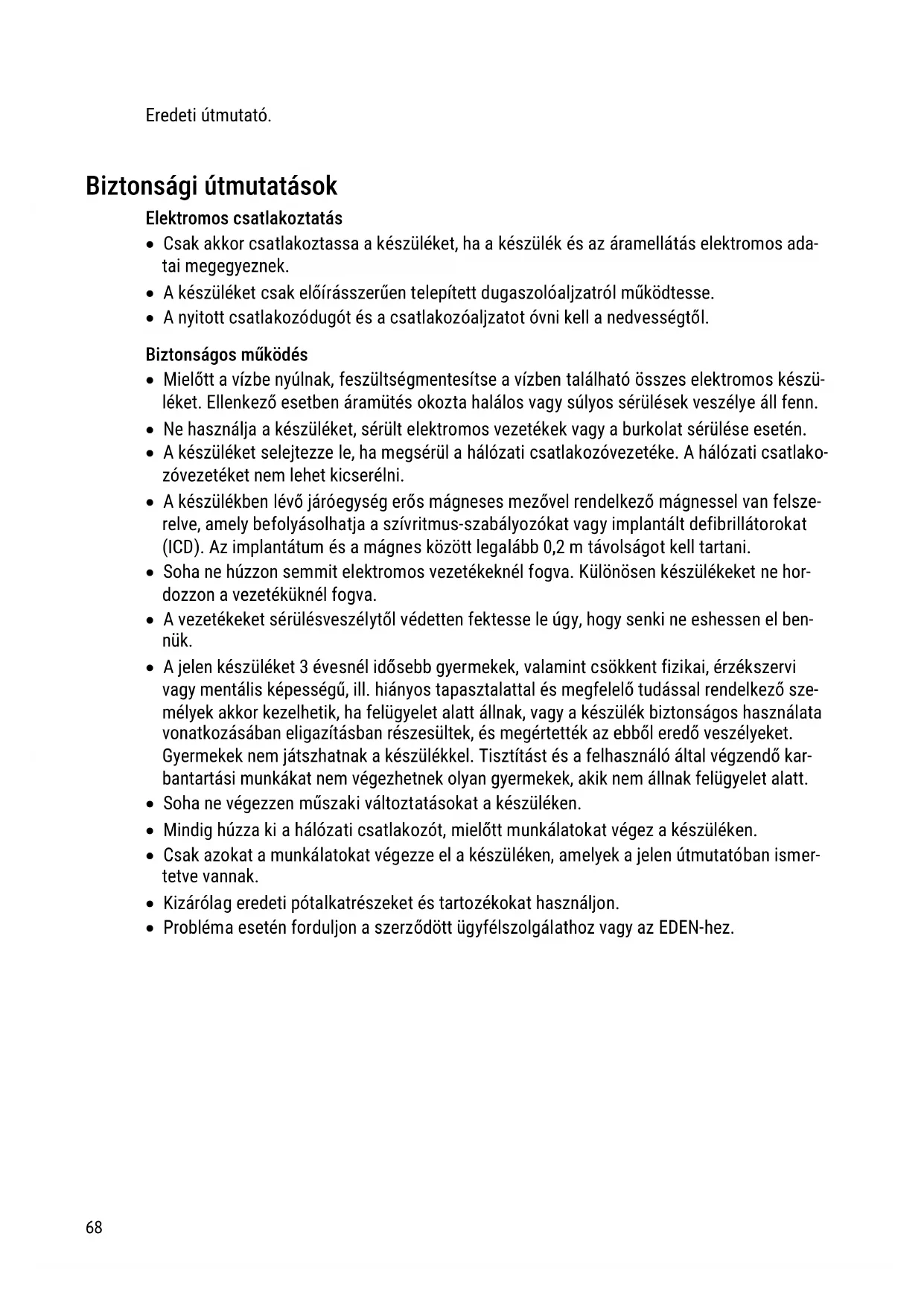

Biztonsági útmutatások

Elektromos csatlakoztatás

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.
• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse.
• A nyitott csatlakozódugót és a csatlakozóaljzatot óvni kell a nedvességtől.

Biztonságos működés

• Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található összes elektromos készüléket. Ellenkező esetben áramütés okozta halálos vagy súlyos sérülések veszélye áll fenn.
• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.
• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóvezetéket nem lehet kicserélni.
• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásolhatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 m távolságot kell tartani.
• Soha ne húzzon semmit elektromos vezetékeknél fogva. Különösen készülékeket ne hordozzon a vezetéküknél fogva.
• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.
• A jelen készüléket 3 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.
• Soha ne végezzen műszaki változtatásokat a készüléken.
• Mindig húzza ki a hálózati csatlakozót, mielőtt munkálatokat végez a készüléken.
• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.
• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
• Probléma esetén forduljon a szerződött ügyfélszolgálathoz vagy az EDEN-hez.

Rendeltetésszerű használat

A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Vízkeringés fenntartásához akváriumokhoz.
• Át- és kiszivattyúzás tartályokból vagy medencékből.
• Helyiségekben és magáncélú akvarisztikai célokra.
• A műszaki adatok betartása mellett. (→ Műszaki adatok)

A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.
• Soha nem szabad vízátfolyás nélkül működtetni.

- Ne használja a készüléket vegyszerekkel, élelmiszerekkel, éghető, robbanásveszélyes anyagokkal, vagy a víztől eltérő folyadékokkal.

- Ne csatlakoztassa a házi vízellátásra.

- Nem szabad kisipari- vagy ipari célokra használni.

Termékleírás

Áttekintés

EDEN PAS 300, 500

1 IN 2 3 Out 4

EDEN PAS 600, 800, 1200

1 2 3 Out 4 IN 5

PAS0002

1	Bemenet
2	Szabályozó az átfolyási mennyiségez
3	Kimenet (nyomóoldal)
4	Hálózati kábel
5	Tapadókorongok

A készülék szimbólumai

IPX8 1.0 m2		A készülék 1 méter mélységig tartós vízbemerítés ellen védett.
		A készüléket csak beltérben üzemeltesse.
		Óvja a készüléket a közvetlen napfénytől.
[γT8W]		A készüléket ne dobja ki a háztartási hulladékok közé.
		Olvassa el a használati útmutatót.

Felállítás és csatlakoztatás

• Szerelje fel a tapadókorongokat.

EDEN PAS 300, 500 EDEN PAS 600, 800, 1200

2× 4×

PAS0006

• Ha szükséges, csatlakoztasson egy tömlőt a szivattyú kimeneti (nyomásoldali) részéhez. (→ Műszaki adatok)
• Rögzítse a szivattyút az akvárium falához a tapadókorongok segítségével.

A szivattyút nem szabad szárazon járatni. Ellenkező esetben tönkremehet a szivattyú.

Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta.

Bekapcsolás / kikapcsolás

- Bekapcsolás: Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba.

– A készülék azonnal bekapcsol.
– Úgy vezesse el a hálózati csatlakozóvezetéket, hogy a vezeték olyan hurkot képezzen, amelyről lecsepeg a víz, és a legalsó pontja a csatlakozóaljzat alatt legyen. Így a lecse- pegő víz nem tud bejutni a csatlakozóaljzatba.
- Kikapcsolás: Húzza ki a csatlakozódugót a dugaszoló aljzatból.

Képezzen csepegtető hurkot.

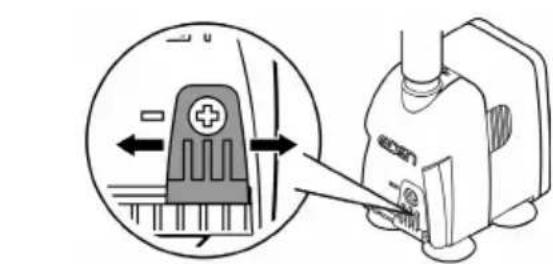

Állítsa be az átfolyási mennyiséget

Tisztítás és karbantartás

VIGYÁZAT

Sérülésveszély a készülék váratlan elindulása által. A belső felügyeleti funkciók képesek a készüléket automatikusan kikapcsolni és újra bekapcsolni.

▶ A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt.

TUDNIVALÓ:

Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a házat, hátrányosan befolyásolhatják a készülék működését, valamint ártanak az állatoknak, növényeknek és a környezetnek.

▶ A készüléket lehetőleg tiszta vízzel és puha kefével vagy szivaccsal; makacs szennyeződések esetén az ajánlott tisztítószerek alkalmazásával tisztítsa.

A készülék tisztítása

i A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg.

- Ajánlott tisztítószerek makacs vízkövesedés esetén:

– Ecet- és klórmentes háztartási tisztító.

- A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.

A járóegység tisztítása/cseréje

Ez az alábbiak szerint végezhető el:

• Erős nyomással húzza le a szűrőkosarat a motorblokkról.
• Vegye ki, tisztítsa meg vagy cserélje ki a járóegységet.
• A szétszerelés lépéseivel ellenkező sorrendben szerelje össze a készüléket.

EDEN PAS 300, 500

Üzemzavar	Ok	Megoldás
A készülék nem indul el.	Hiányzik a hálózati feszültség.	Ellenőrizze a hálózati feszültséget.
	A járóegység megakadt	Készülék tisztítása
Elégtelen vízáramlás	A szűrőház vagy a járóegység szennyezett.	Készülék tisztítása
	Állítsa be az átfolyásszabályozót kis átfolyási mennyiségre	Mozdítsa el az átfolyásszabályozót + irányba
	A járóegység elkopott	Cserélje ki a járóegységet.
	A szivattyúház eltömödött	Készülék tisztítása

Kopóalkatrészek

- Tapadókorongok, járóegység

Műszaki adatok

PAS			300	500	600	800	1200
Csatlakoztatási feszültség		V AC	230	230	230	230	230
Hálózati frekvencia		Hz	50	50	50	50	50
Max. teljesítményfelvétel		W	5	5	11	20	25
Max. szállítási teljesítmény		I/ó	300	500	600	800	1150
Max. szállítási magasság		m	0,5	0,8	1,3	1,5	2
Védettségi fokozat			IPx8	IPx8	IPx8	IPx8	IPx8
Max. merülési mélység		m	1	1	1	1	1
Nyomóoldali csatlakozás átmérője		mm	13	13	13	17	17
Megengedett vízhőmérsékleti tartomány		°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Méretek	Hossz	mm	35	35	45,5	54	54
	Szélesség	mm	51	51	65	78	78
	Magasság	mm	54	54	78	89	89
Hálózati kábel hossza		m	1,5	1,5	1,5	1,5	1,5
Súly		kg	0,2	0,2	0,4	0,6	0,6

Megsemmisítés

TUDNIVALÓ:

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

▶ A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra.
▶ Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról.
▶ A kábel levágásával tegye használhatatlanná a készüléket.
