HASZNÁLATI ÚTMUTATÓ PAS 5000 EDEN

HU Használati útmutató

Biztonsági útmutatások

Elektromos csatlakoztatás

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.
• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse.
• A nyitott csatlakozódugót és a csatlakozóaljzatot óvni kell a nedvességtől.

Biztonságos működés

• Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található összes elektromos készüléket. Ellenkező esetben áramütés okozta halálos vagy súlyos sérülések veszélye áll fenn.
• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.
• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóvezetéket nem lehet kicserélni.
• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felsze- relve, amely befolyásolhatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 m távolságot kell tartani.
• Soha ne húzzon semmit elektromos vezetékeknél fogva. Különösen készülékeket ne hordozzon a vezetéküknél fogva.
• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.
• A jelen készüléket 3 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.
• Soha ne végezzen műszaki változtatásokat a készüléken.
• Mindig húzza ki a hálózati csatlakozót, mielőtt munkálatokat végez a készüléken.
• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.
• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
• Probléma esetén forduljon a szerződött ügyfélszolgálathoz vagy az EDEN-hez.

Rendeltetésszerű használat

A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Vízkeringés fenntartásához akváriumokhoz.
• Át- és kiszivattyúzás tartályokból vagy medencékből.
• Helyiségekben és magáncélú akvarisztikai célokra.
• A műszaki adatok betartása mellett. (→ Műszaki adatok)

A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.
• A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni.
• Soha nem szabad vízátfolyás nélkül működtetni.
• Ne használja a készüléket vegyszerekkel, élelmiszerekkel, éghető, robbanásveszélyes anyagokkal, vagy a víztől eltérő folyadékokkal.
• Ne csatlakoztassa a házi vízellátásra.
• Nem szabad kisipari- vagy ipari célokra használni.
• Az EMC (elektromágneses összeférhetőségre vonatkozó) irányely alapján a készülék A osztályú. A készülék lakókörnyezetben rádióhullámok interferenciáját okozhatja. A felhasználó kötelessége megtenni a megfelelő intézkedéseket.

HU

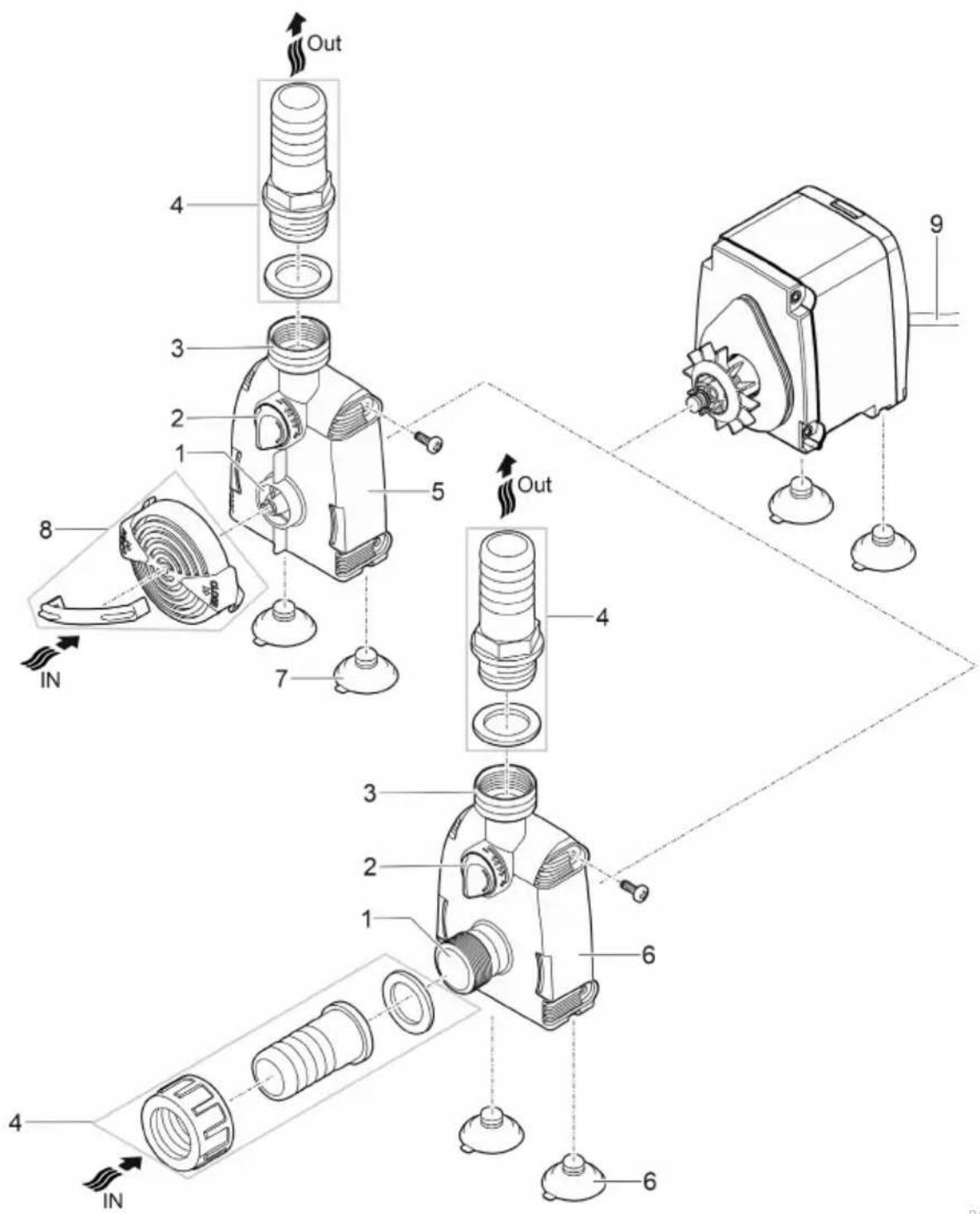

Termékleírás Áttekintés

1	Bemenet (szívóoldal)
2	Szabályozó az átfolyási mennyiségez
3	Kimenet (nyomóoldal)
4	Tömlővég
5	Szivattyúház víz alá merített felállításhoz
6	Szivattyúház száraz felállításhoz
7	Tapadókorong a szűrőfedél tartályra történő rögzítéséhez
8	Szennygyűjtő rács tisztítófésűvel
9	Hálózati kábel

A készülék szimbólumai

A készülék 1 méter mélységig tartós vízbemerítés ellen védett.

A készüléket csak beltérben üzemeltesse.

Óvja a készüléket a közvetlen napfénytöl.

A készüléket ne dobja ki a háztartási hulladékok közé.

Olvassa el a használati útmutatót.

HU

Telepítési változatok

a ≥1 m

b

01X0022

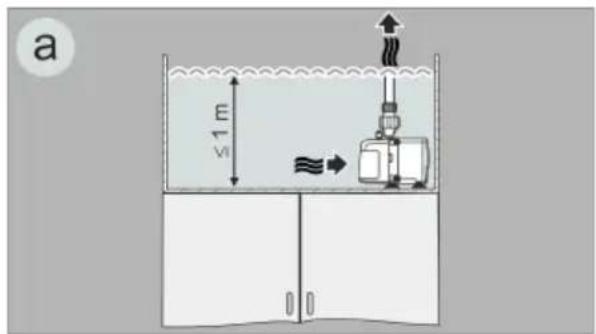

• (a) jelü változat: A szivattyú felállítása vízbe merítve.

- A szivattyú a medencében van elhelyezve.

– Vízszállítás a szűrőkosáron keresztül.

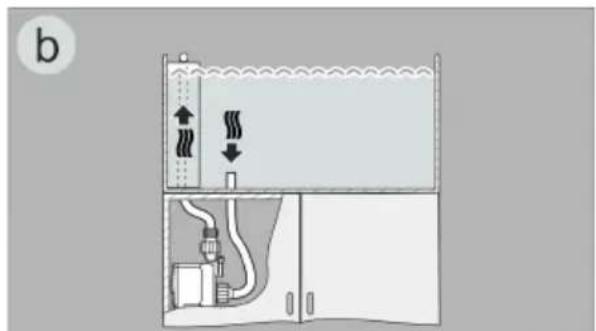

• (b) jelü változat: A szivattyú felállítása szárazon.

- A szivattyú a szűrőkosár nélkül a medencén kívül, de a vízszint alatt van elhelyezve.

- A készülék egy tömlön keresztül szállítja a vizet a szivattyú bemenetéhez.

Felállítás és csatlakoztatás

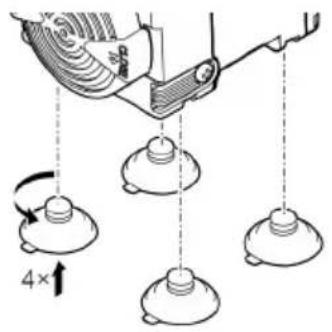

• Szerelje fel a tapadókorongokat.

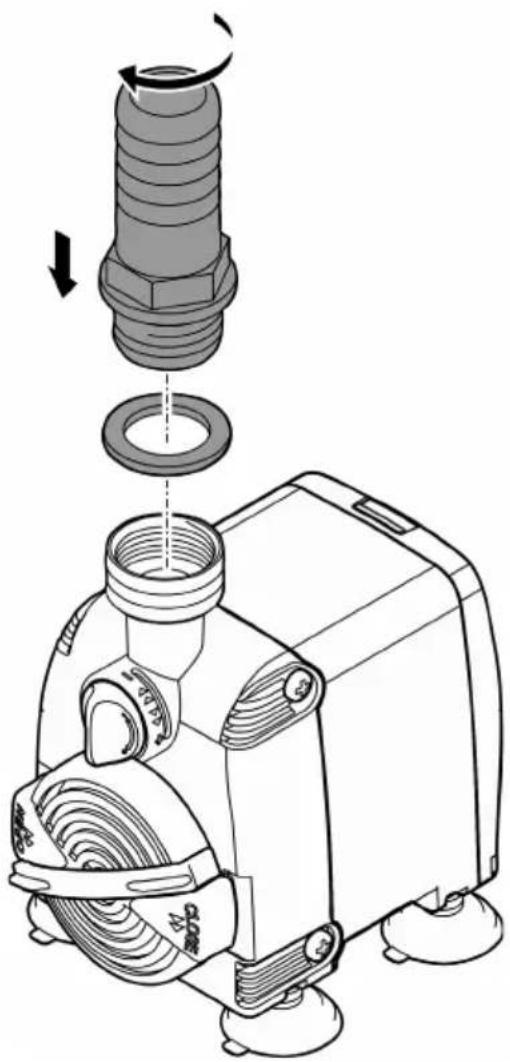

Felállítás vízbe merítve

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!

PAS0012

PAS0016

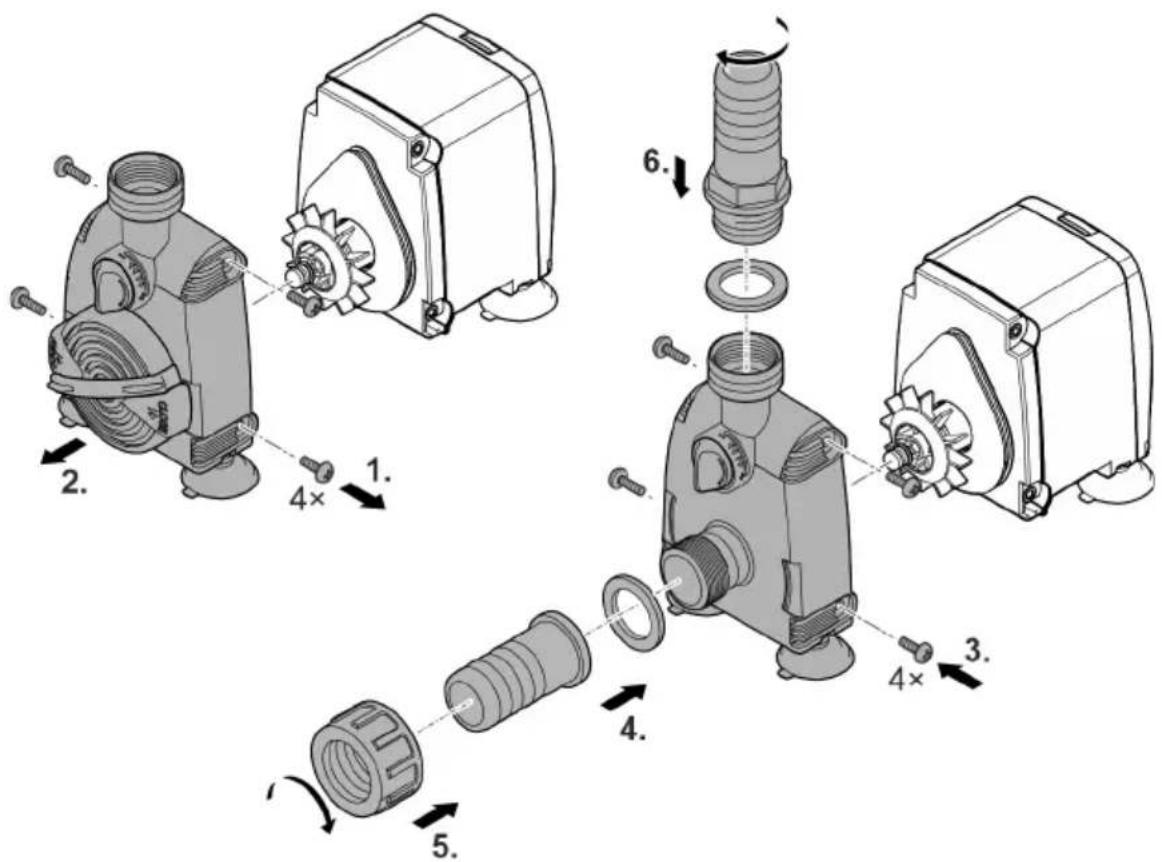

Szárazon állítsa fel

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!

PAS0011

HU

Üzembe helyezés

TUDNIVALÓ:

A szivattyút nem szabad szárazon járatni. Ellenkező esetben tönkremehet a szivattyú.

Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta.

Bekapcsolás / kikapcsolás

• Bekapcsolás: Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba.
  – A készülék azonnal bekapcsol.
  – Úgy vezesse el a hálózati csatlakozóvezetéket, hogy a vezeték olyan hurkot képezzen, amelyról lecsepeg a víz, és a legalsó pontja a csatlakozóaljzat alatt legyen. Így a lecse- pegő víz nem tud bejutni a csatlakozóaljzatba.
  – Állítsa be a kívánt átfolyási mennyiséget.
• Kikapcsolás: Húzza ki a csatlakozódugót a dugaszoló aljzatból.

Képezzen csepegtető hurkot.

Állítsa be az átfolyási mennyiséget

BSE0003

Tisztítás és karbantartás

VIGYÁZAT

Sérülésveszély a készülék váratlan elindulása által. A belső felügyeleti funkciók képesek a készüléket automatikusan kikapcsolni és újra bekapcsolni.

▶ A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt.

TUDNIVALÓ:

Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a házat, hátrányosan befolyásolhatják a készülék működését, valamint ártanak az állatoknak, növényeknek és a környezetnek.

▶ A készüléket lehetőleg tiszta vízzel és puha kefével vagy szivaccsal; makacs szennyeződések esetén az ajánlott tisztítószerek alkalmazásával tisztítsa.

A készülék tisztítása

i A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg.

• Ajánlott tisztítószerek makacs vízkövesedés esetén:
  – Ecet- és klórmentes háztartási tisztító.
• A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.

Szennygyűjtő rács tisztítása

HU

A víz alá merített felállítás esetén a szennyezgyűjtő rácsban lévő áramlási nyílásokat rendszeresen tisztítani kell.

- A könnyebb tisztítás érdekében fordítsa el a tisztítófésűt többször előre és hátrafelé.

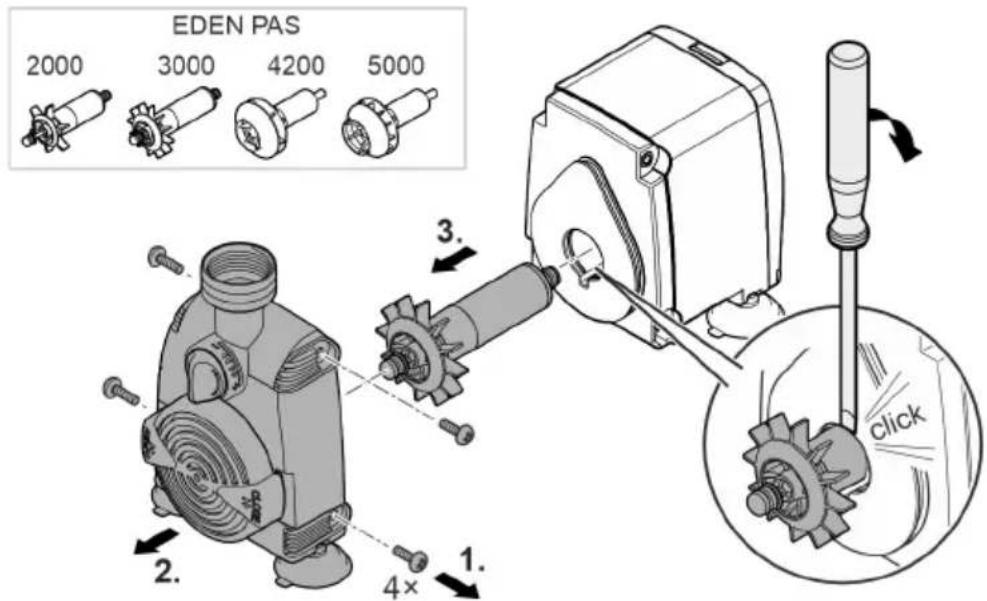

A járóegység tisztítása/cseréje

EDEN PAS 2000 3000 4200 5000 3. 2. 1. 4× click

PAS0010

Ez az alábbiak szerint végezhető el:

1. Lazítsa meg és távolítsa el a szivattyúház oldalán lévő csavarokat.
2. Vegye le a szivattyúházat.
3. Vegye ki a járóegységet.

- Amennyiben szükséges, emelje ki a járóegységet széles pengéjű csavarhúzóval a motor-házban található ülékből. Ehhez vezesse be a csavarhúzót a járóegység és a motorház közé, majd forgassa el erőteljesen, hogy a járóegység kimozduljon az ülékből.

– Óvatosan kell végezni a műveletet, hogy ne sérüljön meg a motorház és az 0-gyűrű.

1. Tisztítsa meg vagy cserélje ki a járóegységet, majd szerelje össze a szivattyút fordított sorrendben.

- EDEN PAS 4200, 5000: Nyomja be erősen a járóegységet a motorházban található ülékbe.

Hibaelhárítás

Üzemzavar	Ok	Megoldás
A készülék nem indul el.	Hiányzik a hálózati feszültség.	Ellenőrizze a hálózati feszültséget.
	A járóegység megakadt	Készülék tisztítása
Elégtelen vízáramlásCsak felállításkor bemerítve	A szűrőház vagy a járóegység szennyezett.	Készülék tisztítása
	Állítsa be az átfolyásszabályozótkis átfolyási mennyiségre	Mozdítsa el az átfolyásszabályozót + irányba
	A járóegység elkopott	Cserélje ki a járóegységet.
	A szivattyúház eltömődött	Készülék tisztítása

Kopóalkatrészek

• Járóegység
• Tapadókorongok

Műszaki adatok

PAS			2000	3000	4200	5000
Csatlakoztatási feszültség		V AC	230	230	230	230
Hálózati frekvencia		Hz	50	50	50	50
Max. teljesítményfelvétel		W	31,5	55	80	82
Max. szállítási teljesítmény		I/ó	2000	2800	4200	5000
Max. szállítási magasság		m	2,2	3,0	3,5	3,1
Védettségi fokozat			IPx8	IPx8	IPx8	IPx8
Max. merülési mélység		m	1	1	1	1
Megengedett vízhőmérsékleti tartomány		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Szívóoldali csatlakozó	Menet		G^3/4	G^3/4	G1	G1
	Tömlőátmérő	mm	20	20	25	25
Nyomóoldalicsatlakozás	Menet		G^3/4	G^3/4	G^3/4	G^3/4
	Tömlőátmérő	mm	20	20	25	25
Méretek	Hossz	mm	76	76	76	76
	Szélesség	mm	115	115	115	115
	Magasság	mm	119	119	119	119
Hálózati kábel hossza		m	1,5	1,5	1,5	1,5
Súly		kg	1,0	1,2	1,2	1,2

HU

Megsemmisítés

TUDNIVALÓ:

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

▶ A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra.
▶ Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról.
▶ A kábel levágásával tegye használhatatlanná a készüléket.
