РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PAS 5000 EDEN

BG Упътване за употреба

Оригинално ръководство.

Указания за безопасност

Електрическа връзка

• Свързвайте уреда само ако електрическите данни на уреда и електрозахранването съвпадат.
• Свързвайте уреда само към инсталирана според предписанията контактна кутия.
• Защитете отворените щепсели и контакти от влага.

Безопасна експлоатация

• Преди да бъркате във водата, изключете всички електрически уреди във водата от електрическата мрежа. В противен случай има опасност от тежки наранявания или смърт поради токов удар.
• Не използвайте уреда, ако електрическите проводници или корпусът са повредени.
• Изхвърлете уреда, ако захранващият кабел е повреден. Захранващият кабел не може да се сменя.
• Работният елемент в уреда съдържа магнит със силно магнитно поле, което може да окаже влияние върху пейсмейкъри или имплантирани дефибрилатори (ICD). Между имплантанта и магнита спазвайте минимално разстояние от 0,2 m ein.
• Никога на дърпайте електрическите кабели. По специално не пренасяйте уреди за техните кабели.
• Полагайте проводниците така, че да са защитени от повреди и никой да не се спъва в тях.
• Този уред може да се използва от деца от 3-годишна възраст и нагоре, както и от хора с намалени физически, сензорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструктирани за безопасната употреба и разбират произтичащите от това опасности. Децата не играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.
• Никога не извършвайте технически промени по уреда.
• Винаги дърпайте щепсела, преди да работите с устройството.
• По уреда извършвайте само работите, които са описани в настоящото ръководство.
• Използвайте само оригинални резервни части и аксесоари.
• В случай на проблеми се обърнете към оторизиран сервисен център или към EDEN.

Употреба по предназначение

Използвайте продукта, описан в това ръководство, само както следва:

• За поддържане на циркулацията на водата в аквариум.
• Препомпване и изпомпване на резервоари или басейни.
• На закрито и за лични аквариуми.
• При спазване на техническите данни. (→ Технически данни)

За уреда са валидни следните ограничения:

• Не използвайте уреда в плувни басейни.
• Никога не използвайте други течности, освен вода.
• Никога не използвайте уреда без вода.
• Не използвайте уреда заедно с химикали, хранителни продукти, запалими, взривоопасни вещества или течности, различни от вода.
• Не свързвайте към водоснабдяването на къщата.
• Не използвайте уреда за производствени или промишлени цели.
• По отношение на EMC (електромагнитна съвместимост) това е уред от клас А. В жи-лищна среда уредът може да причини радиосмущения. Потребителят трябва да предприеме подходящи мерки.

1	Вход (всмукателна страна)
2	Регулатор за дебита
3	Изход (напорна страна)
4	Накрайник за маркуч
5	Корпус на помпата за потопен монтаж
6	Корпус на помпата за сух монтаж
7	Вендузи, за фиксиране на помпата върху гладки повърхности
8	Решетка за улавяне на мръсотията с гребен за почистване
9	Мрежов кабел

Символи върху уреда

IPX81.0 m	Уредът е защитено срещу трайно потапяне под вода на дълбочина до 1 m.
	Използвайте уреда само в закрити помещения.
	Пазете уреда от пряка слънчева светлина.
	Не изхвърляйте уреда с обичайните битови отпадъци.
	Прочетете ръководството за употреба.

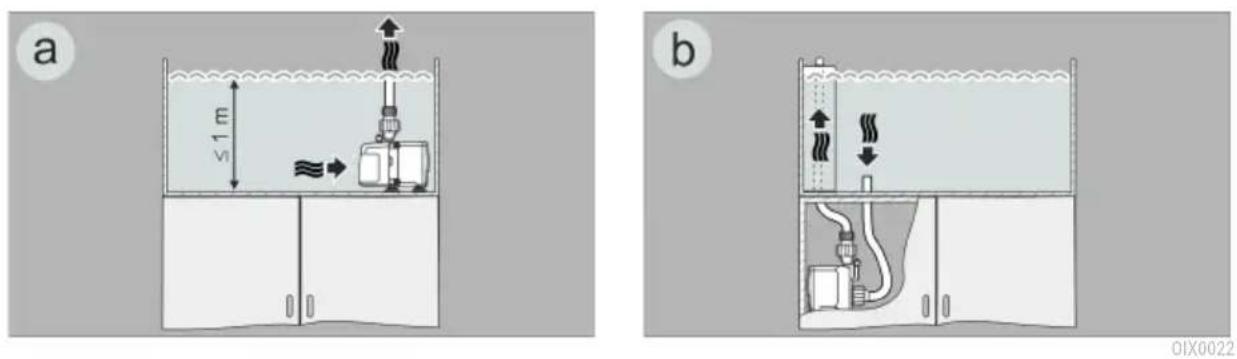

Варианти за монтаж

a b E 1 V OIX0022

- Вариант (a): Използвайте потопен монтаж на помпата.

— Помпата се позиционира в басейна.

— Подаването на вода е през филтърната кошница.

- Вариант (b): Използвайте сух монтаж за помпата.

- Помпата се позиционира без филтърна кошница извън басейна, но под нивото на водата.

— Подаването на вода е през маркуч на входа на помпата.

Монтаж и свързване

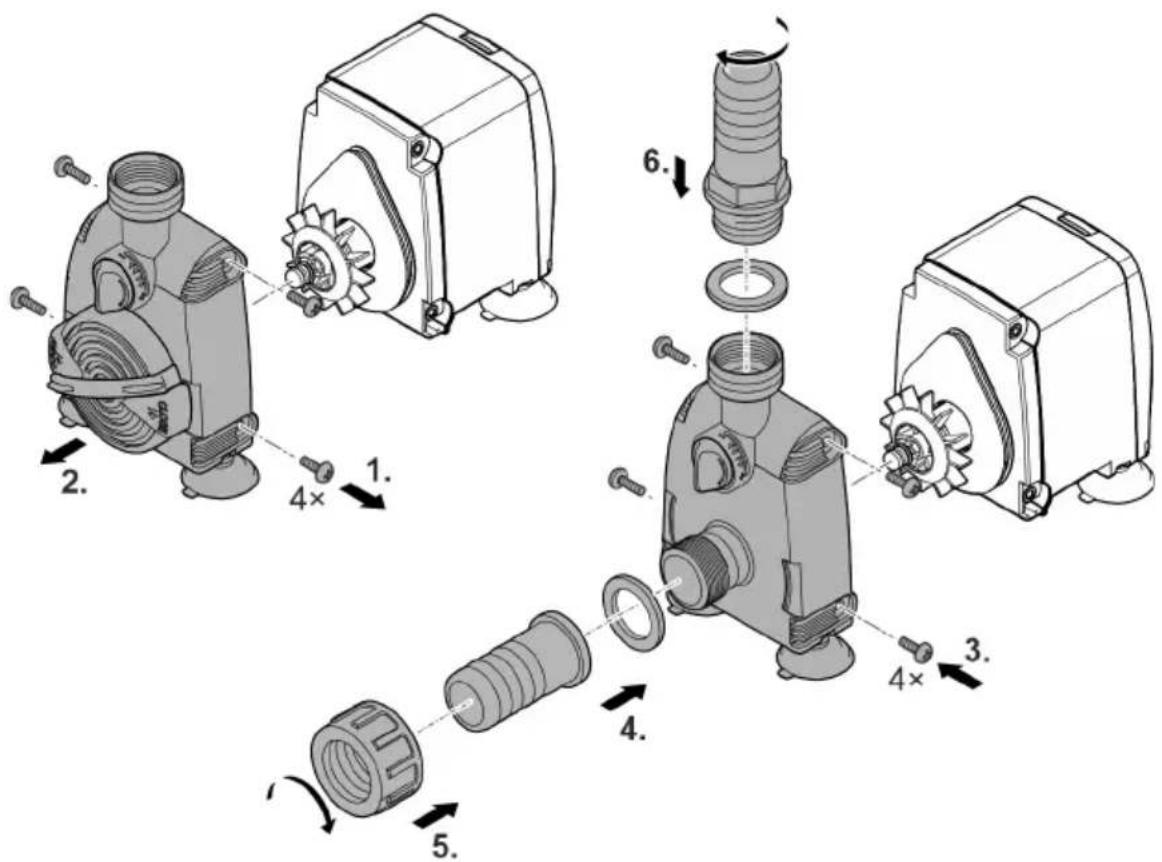

Поставяне на сухо място

Помпата не трябва да работи без вода. В противен случай помпата ще може да бъде разрушена.

▶ Използвайте помпата само когато тя е потопена или наводнена.

Включване / Изключване

• Включване: Включете щепсела в контакта.
– Уредът се включва веднага.
- Полагайте електрозахранващия кабел така, че да бъде защитен от капки вода и най-ниската точка да бъде под контакта. По този начин капещата вода не може да попадне в контакта.
– Задайте желания дебит.
- Изключване: Извадете щепсела от контакта.

Предпазване от капки вода

Почистване и поддръжка

ВНИМАНИЕ

Опасност от нараняване поради неволно стартиране. Вътрешните за уреда контролни функции могат да изключат уреда и да го включат отново самостоятелно.

▶ Преди работа по уреда извадете щепсела от контакта.

УКАЗАНИЕ

Не използвайте агресивни почистващи препарати или химически разтвори. Тези средства могат да повредят корпуса, да нарушат функционирането на уреда и са вредни за животните, растенията и околната среда.

▶ Почистете уреда по-възможност с чиста вода и мека четка или гъба; при упорити за- мърсявания с помощта на препоръчаните почистващи препарати.

Почистете уреда

① Почиствайте уреда при необходимост, но най-малко 2 пъти годишно.

• Препоръчани почистващи препарати при упорити варовикови отлагания: – Домакински почистващ препарат без съдържание на оцет и хлор.
• След почистването изплакнете основно всички части с чиста вода.

Почистване на решетката за улавяне на мръсотията

При потопен монтаж отворите за потока в решетката на решетката за улавяне на мръсотия трябва да се почистват редовно.

- За по-лесно почистване завъртете гребена за почистване няколко пъти напред и на- зад.

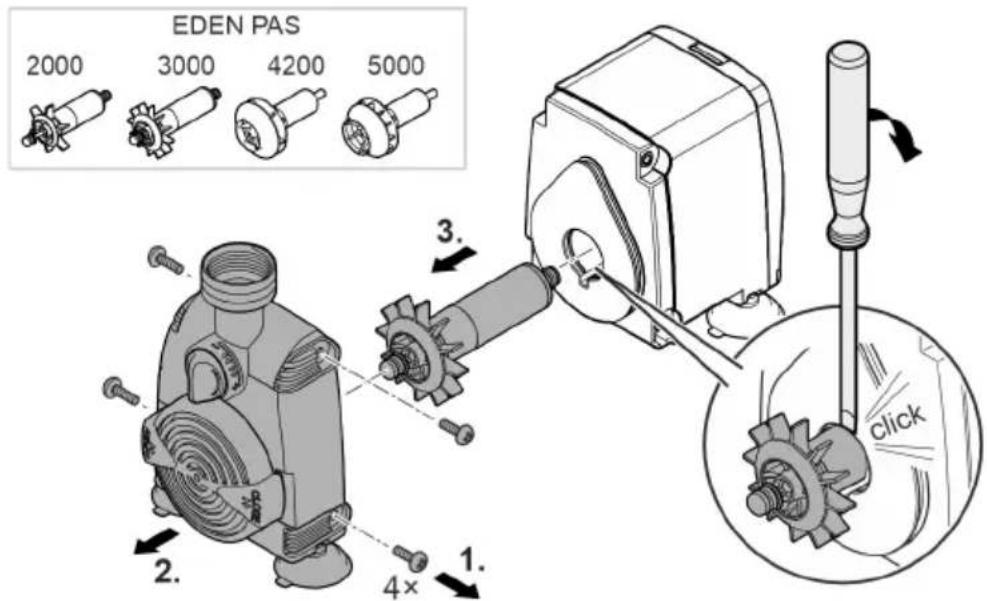

Почистване/смяна на работния елемент

EDEN PAS 2000 3000 4200 5000 2. 3. 1. 4x click

PAS0010

1. Развийте и отстранете винтовете отстрани на корпуса на помпата.
2. Свалете корпуса на помпата.
3. Отстранете работния елемент.

– При нужда повдигнете работния елемент с широка отвертка от леглото в корпуса на двигателя. За целта вкарайте работния край на отвертката в процепа между работния елемент и корпуса на двигателя и завъртете силно отвертката, така че работният елемент да изскочи от леглото.

– Работете внимателно, така че корпусът на двигателя и 0-пръстенът да не се повредят.

1. Почистете или сменете работния елемент и след това сглобете помпата в обратна последователност.

– EDEN PAS 4200, 5000: Натиснете работния елемент силно в леглото в корпуса на двигателя.

Отстраняване на неизправности

Неизправност	Причина	Помощ за отстраняване
Уредът не започва работа	Липсва напрежение в мрежата	Проверете напрежението в мрежата
	Ходовият модул е блокиран	Почистете уреда
Недостатъчен воден поток Само при потопен монтаж	Поставката на помпата или корпусът са замърсени	Почистете уреда
	Регулаторът на дебита е настроен на нисък дебит	Преместете регулатора на дебита в посока +
	Ходовият модул е износен	Смяна на работен елемент
	Корпусът на помпата е запушен	Почистете уреда

Бързо износващи се части

• Работен елемент
• Вендузи

Технически данни

PAS			2000	3000	4200	5000
Захранващо напрежение		V AC	230	230	230	230
Мрежова честота		Hz	50	50	50	50
Макс. консумация на енергия		W	31,5	55	80	82
Макс. мощност на изпомпване		l/h	2000	2800	4200	5000
Макс. височина на изпомпване		m	2,2	3,0	3,5	3,1
Клас защита			IPx8	IPx8	IPx8	IPx8
Макс. дълбочина		m	1	1	1	1
Допустим диапазон на температурата на во-дата		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Извод - смука-телна страна	Резба		G^3/4	G^3/4	G1	G1
	Диаметър на маркуча	mm	20	20	25	25
Връзка напорна страна	Резба		G^3/4	G^3/4	G^3/4	G^3/4
	Диаметър на маркуча	mm	20	20	25	25
Размери	Дължина	mm	76	76	76	76
	Широчина	mm	115	115	115	115
	Височина	mm	119	119	119	119
Дължина на мрежовия кабел		m	1,5	1,5	1,5	1,5
Тегло		kg	1,0	1,2	1,2	1,2

Изхвърляне

УКАЗАНИЕ

Този уред не бива да се изхвърля като битов отпадък.

▶ Изхвърлете уреда чрез предвидената за тази цел система за обратно приемане.
▶ При въпроси се обърнете към местен пункт за събиране на отпадъци. Там ще получите информация за правилното изхвърляне на уреда.
▶ Направете уреда негоден за употреба, като отрежете кабелите.
