MANUALE UTENTE PAS 5000 EDEN

Avvertenze di sicurezza

Allacciamento elettrico

• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Collegare l'apparecchio solo a una presa installata secondo le norme.
• Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

• Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
• Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può venire sostituita.
• L'unità rotante all'interno dell'apparecchio contiene un magnete con un forte campo magnetico, che può condizionare pacemaker o defibrillatori impiantati (ICD). Osservare una distanza di almeno 0,2 m tra impianto e magnete.
• Non tirare mai i cavi elettrici. In particolare, non trasportare gli apparecchi per i loro cavi.
• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
• Questo apparecchio può essere utilizzato da bambini di età superiore a 3 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.
• Non apportate mai modifiche tecniche all'apparecchio.
• Prima di lavorare con l'apparecchio staccate sempre la spina elettrica.
• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.
• Utilizzare solo solo parti di ricambio e accessori originali.
• In caso di problemi rivolgersi all'assistenza clienti autorizzata o all'azienda EDEN.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per il mantenimento della circolazione dell'acqua in un acquario.
• Travaso e svuotamento di recipienti o vasche.
• In ambienti e per scopi acquariologici privati.
• Rispettando i dati tecnici. (→ Dati tecnici)

Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzarlo in laghetti destinati al nuoto.
- Non utilizzare l'apparecchio con liquidi diversi dall'acqua.
• Non utilizzarlo mai senza flusso d'acqua.
- Non utilizzare l'apparecchio in combinazione con prodotti chimici, alimenti, sostanze infiammabili ed esplosive o liquidi diversi dall'acqua.
- Non allacciare all'impianto di acqua a uso domestico.
• Non utilizzarlo per scopi commerciali o industriali.
- Secondo l'EMC (compatibilità elettromagnetica), si tratta di un apparecchio della categoria A, che può provocare radiodisturbi se utilizzato in prossimità di abitazioni. Spetta all'utilizzatore adottare le apposite misure di protezione.

Descrizione del prodotto

Prospetto

1	Entrata (lato di aspirazione)
2	Regolatore di portata
3	Uscita (lato di mandata)
4	Boccola per tubo flessibile
5	Corpo pompa per installazione sommersa
6	Corpo pompa per installazione a secco
7	Ventose per il fissaggio della pompa su superfici lisce
8	Griglia antisporco con pettine di pulizia
9	Cavo di rete

Simboli sull'apparecchio

IPX8 1.0 m	L'apparecchio è protetto da immersione continua sfino a 1 m di profondità.
	Utilizzare l'apparecchio solo in ambienti interni.
	Proteggere l'apparecchio dalla radiazione solare diretta.
	Non smaltire questo apparecchio gettandolo nei rifiuti domestici.
	Leggere le istruzioni per l'uso

Varianti di installazione

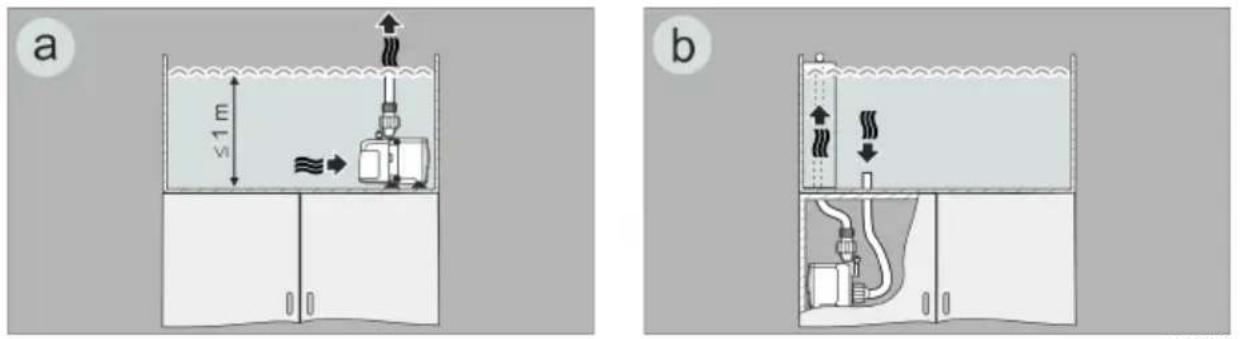

a 1 m b

- Variante (a): Installazione della pompa ad immersione.

— La pompa viene posizionata nella vasca.

- L'acqua passa attraverso il cestello del filtro.

- Variante (b): Installazione della pompa a secco.

- La pompa viene posizionata senza cestello del filtro all'esterno della vasca, ma al di sotto del livello dell'acqua.

- L'acqua arriva all'entrata della pompa attraverso un tubo flessibile.

Installazione e allacciamento

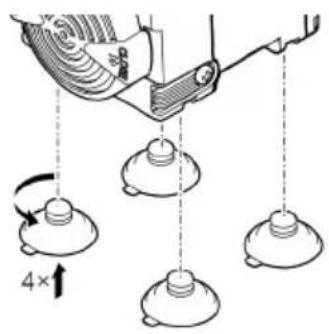

- Montare le ventose.

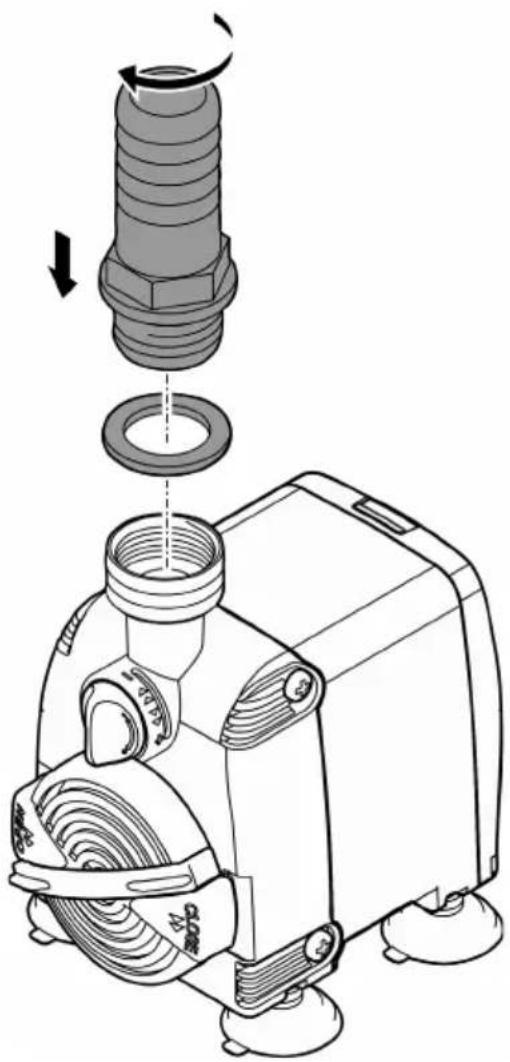

Installazione sott'acqua

Non inserire ancora la spina elettrica nella presa!

PAS0012

PAS0016

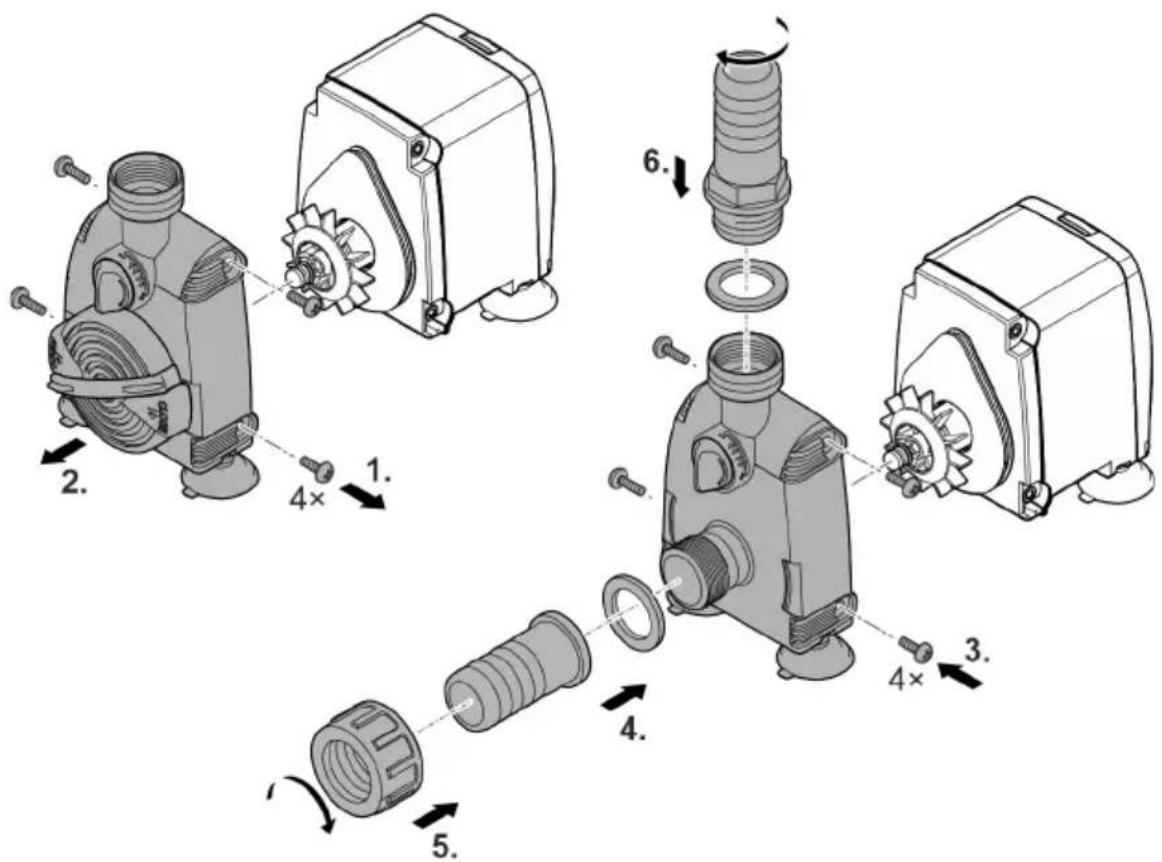

Installazione a secco

Non inserire ancora la spina elettrica nella presa!

Messa in funzione

NOTA

La pompa non deve funzionare a secco. In caso contrario la pompa può venire danneggiata irreparabilmente.

▶ Utilizzare la pompa solo sott'acqua ovvero completamente riempita.

Avviamento / Spegnimento

• Avviamento: Inserire la spina elettrica nella presa.
• L'apparecchio si avvia immediatamente.
• Posare il cavo di alimentazione in maniera tale da formare un'ansa a goccia e che il punto più basso si trovi al di sotto della presa elettrica. In tale maniera, l'acqua gocciolante non può entrare nella presa elettrica.
• Impostare la portata desiderata.
• Spegnimento: Sfilare la spina elettrica dalla presa.

Creazione di un'ansa a goccia

Impostazione della portata

BSE0003

Pulizia e manutenzione

ATTENZIONE

Pericolo di lesioni dovuto a un avviamento imprevisto. Le funzioni di monitoraggio interne dell'apparecchio lo possono spegnere e riaccendere automaticamente.

▶ Staccare la spina elettrica prima di intervenire sull'apparecchio.

NOTA

Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'alloggiamento, compromettere la funzionalità dell'apparecchio e sono dannosi per animali, piante e ambiente.

▶ Pulire l'apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato.

Pulizia dell'apparecchio

i Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno.

- Detergenti consigliati per calcificazioni resistenti:

- Detergente per uso domestico senza aceto e cloro.

- Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida.

Pulizia della griglia di raccolta dello sporco reinigen

Per l'installazione sommersa, le aperture di flusso della griglia di raccolta dello sporco devono essere pulite regolarmente.

- Per facilitare la pulizia, ruotare più volte il pettine di pulizia in avanti e all'indietro.

Pulire/sostituire l'unità rotante

EDEN PAS 2000 3000 4200 5000 2. 3. 1. 4× click

PAS0010

Procedere nel modo seguente:

1. Allentare le viti sui lati dell'alloggiamento della pompa e rimuoverle.
2. Staccare l'alloggiamento della pompa.
3. Rimuovere l'unità rotante.

- Se necessario, estrarre l'unità rotante dalla sede del carter del motore sollevandola con un cacciavite a lama piatta larga. A tal fine, inserire la lama nella scanalatura fra unità rotante e carter e poi girare con forza il cacciavite in modo che l'unità salti fuori dalla sede.

- Procedere con cautela in modo da non danneggiare carter del motore e O-ring.

1. Pulire o sostituire l'unità rotante e poi riassemblare la pompa in sequenza inversa.

— EDEN PAS 4200, 5000: Premere con forza l'unità rotante nella sede del carter.

Eliminazione di anomalie

Anomalia	Causa	Intervento
L'apparecchio non si avvia	Manca la tensione di rete	Verificare la tensione di rete
	Unità rotante bloccata	Pulire l'apparecchio
Flusso d'acqua insufficiente Immerso solo alla posa	Corpo della pompa o unità rotante sporchi	Pulire l'apparecchio
	Regolatore di portata impostato su portata troppo bassa	Spostare il regolatore in direzione +
	Unità rotante usurata	Sostituire l'unità rotante
	Corpo della pompa intasato	Pulire l'apparecchio

Pezzi soggetti a usura

• Unità rotante
• Ventose

Dati tecnici

PAS			2000	3000	4200	5000
Tensione di attacco		V CA	230	230	230	230
Frequenza di rete		Hz	50	50	50	50
Potenza assorbita max.		W	31,5	55	80	82
Portata max.		l/h	2000	2800	4200	5000
Prevalenza max.		m	2,2	3,0	3,5	3,1
Grado di protezione			IPx8	IPx8	IPx8	IPx8
Profondità di immersione max.		m	1	1	1	1
Intervallo ammissibile di temperatura dell'acqua		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Attacco lato di aspirazione	Filetto		G^3/4	G^3/4	G1	G1
	Diametro del tubo flessibile	mm	20	20	25	25
Attacco lato di mandata	Filetto		G^3/4	G^3/4	G^3/4	G^3/4
	Diametro del tubo flessibile	mm	20	20	25	25
Dimensioni	lunghezza	mm	76	76	76	76
	Larghezza	mm	115	115	115	115
	altezza	mm	119	119	119	119
Lunghezza cavo di rete		m	1,5	1,5	1,5	1,5
Peso		kg	1,0	1,2	1,2	1,2

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

• Smaltire l'apparecchio solo attraverso l'apposito sistema di ritiro.
  In caso di domande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono ricevere informazioni sul corretto smaltimento dell'apparecchio.
  ▶ Dopo l'utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.

Variante de instalare

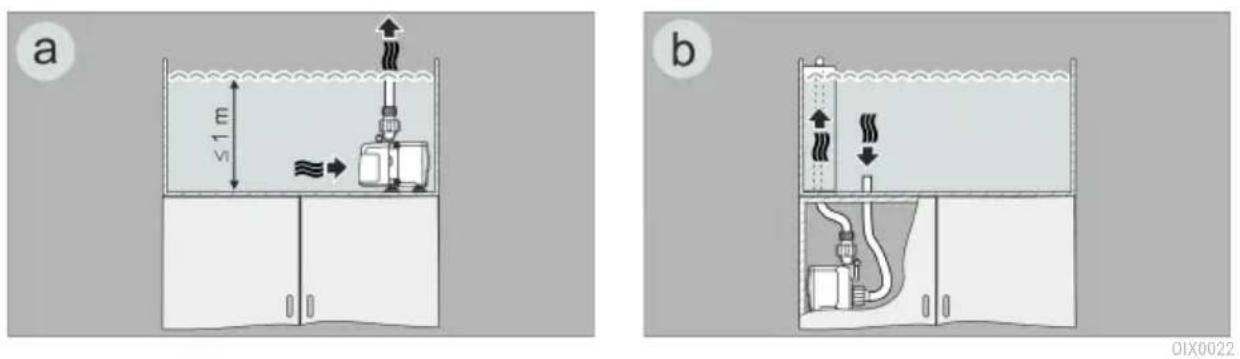

a b 01X0022
