ПОСІБНИК КОРИСТУВАЧА PAS 5000 EDEN

UK Посібник з експлуатації

Інструкція з техніки безпеки

Електричне присднання

• Під'єднуйте пристрій лише у випадку, якщо його електричні характеристики збігаються з даними джерела живлення.
• Підключайте пристрій тільки до правильно встановленої розетки.
• Захистіть відкриті штекери та роз'єми від вологи.

Безпечна експлуатація

• Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ураження електричним струмом.
• Не використовуйте пристрій у разі пошкодження електричних з'єднань або корпусу.
• Утилізуйте пристрій, якщо мережевий з'єднувальний кабель пошкоджено. Мережевий з'єднувальний кабель замінити неможливо.
• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібрилятора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.
• Ніколи не тягніть за електричні кабелі. Не переносьте ніякі пристрої, тримаючи за кабель.
• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати небезпеку падіння для людей.
• Цей пристрій може використовуватися дітьми віком від 3 років, а також особами зі зниженими фізичними, сенсорними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.
• Не здійснюйте технічних змін у пристрої.
• Завжди витягуйте мережевий штекер, перед тим як проводити будь-які роботи з пристроєм.
• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.
• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.
• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію EDEN.

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для підтримання циркуляції води в акваріумі.
• Перекачування та викачування води з резервуарів чи басейнів.
• Тільки у приміщеннях і для приватних акваріумів.
• Відповідно до технічних характеристик. (→ Технічні характеристики)

На прилад поширюються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.
• Ніколи не перекачуйте іншу рідину, крім води.
• Ніколи не експлуатувати без подачі води.
• Не підключати до водопроводу в будинку.
• Не для комерційного або промислового використання.

- Не використовуйте прилад разом із хімікатами, продуктами харчування, легкозаймистими, вибухонебезпечними речовинами або іншими рідинами, крім води.

- Відповідно до норм електромагнітної сумісності (EMC) - це пристрій класу А. У житлових районах пристрій може спричиняти радіоперешкоди. Користувач повинен вжити належних заходів.

Опис виробу

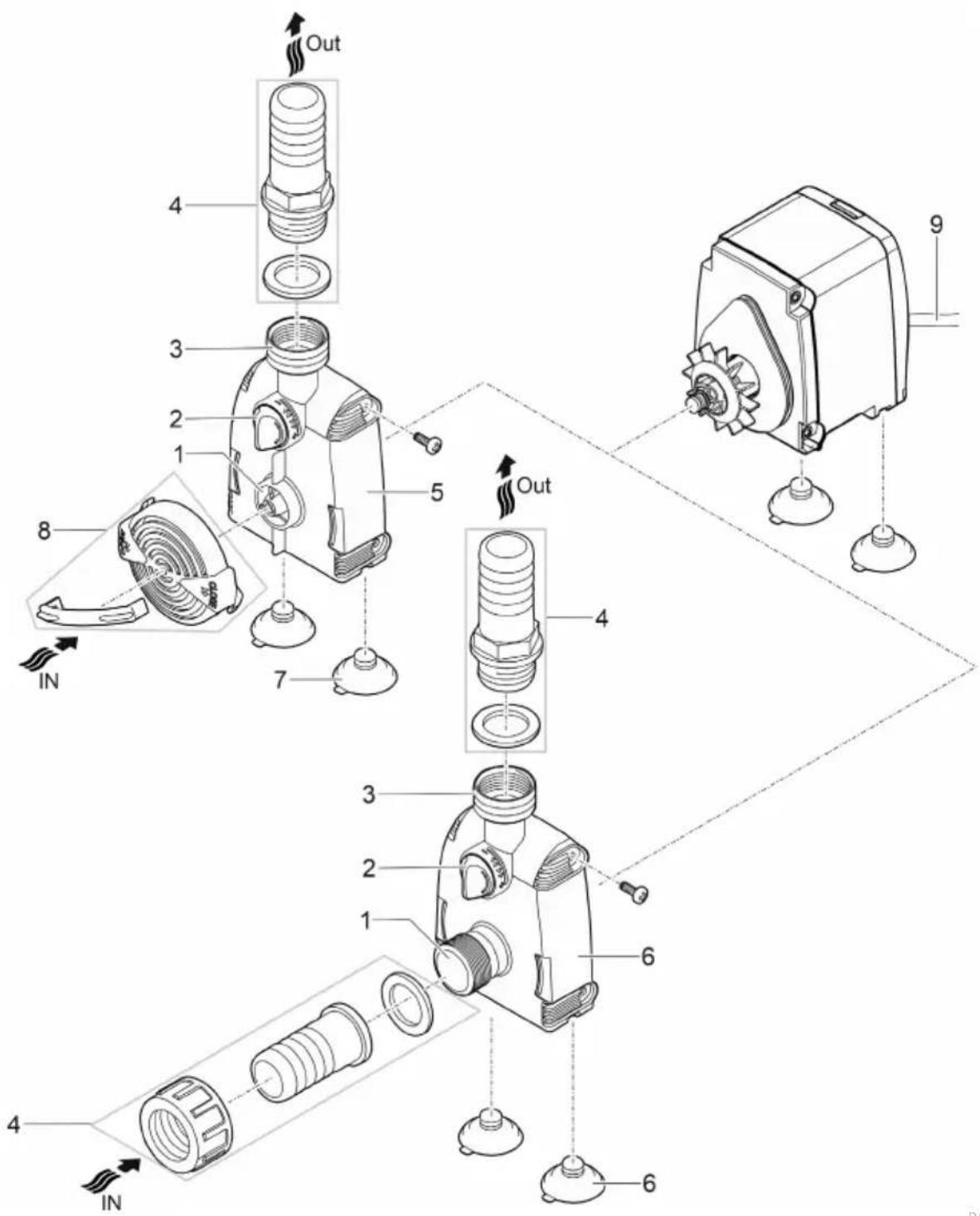

Огляд

1	Вхід (сторона всмоктування)
2	Регулятор інтенсивності потоку
3	Вихід (сторона нагнітання)
4	Шлангова насадка
5	Корпус насоса для встановлення в зануреному положенні
6	Корпус насоса для встановлення в сухому місці
7	Присоски для фіксації насоса на гладких поверхнях
8	Решітка для затримання бруду з очищувальним гребінцем
9	Мережевий кабель

Символи на пристрої

IPX81.0 m	Пристрій має захист від постійного занурення на глибину до 1 м.
	Використовуйте пристрій лише в приміщенні.
	Захистіть пристрій від попадання прямих сонячних променів.
[BWG3]	Заборонено утилізувати пристрій із звичайним побутовим сміттям.
	Прочитайте інструкцію з експлуатації.

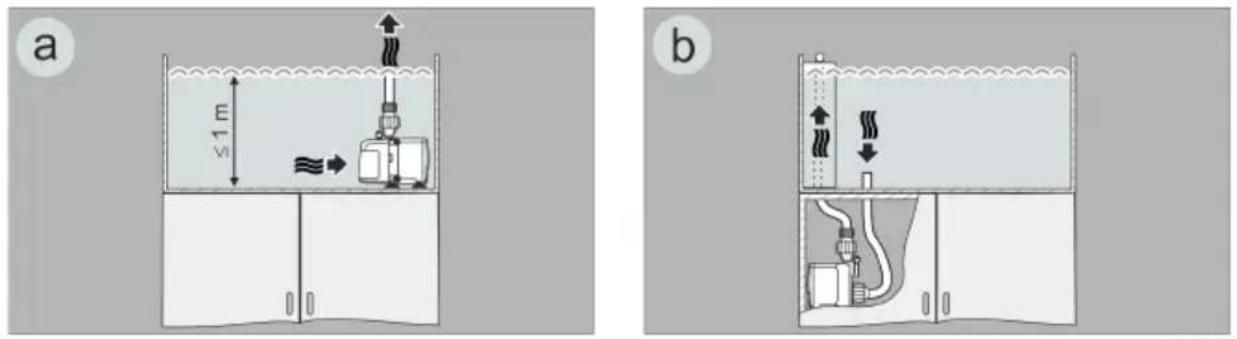

Варіанти встановлення

a 1 m b

- Варіант (a): Встановлення насосу в зануреному положенні.

– Насос розташований у водоймі. – Подача води через фільтрувальний кошик.

- Варіант (b): Встановіть насос у сухому стані.

– Насос встановлюється поза межами водойми нижче рівня поверхні води без фільтрувального кошика.

– Подача води через шланг на вході насосу.

Встановлення та підключення

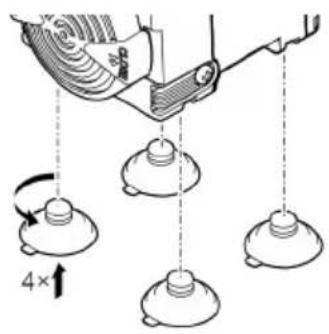

- Монтувати присоски.

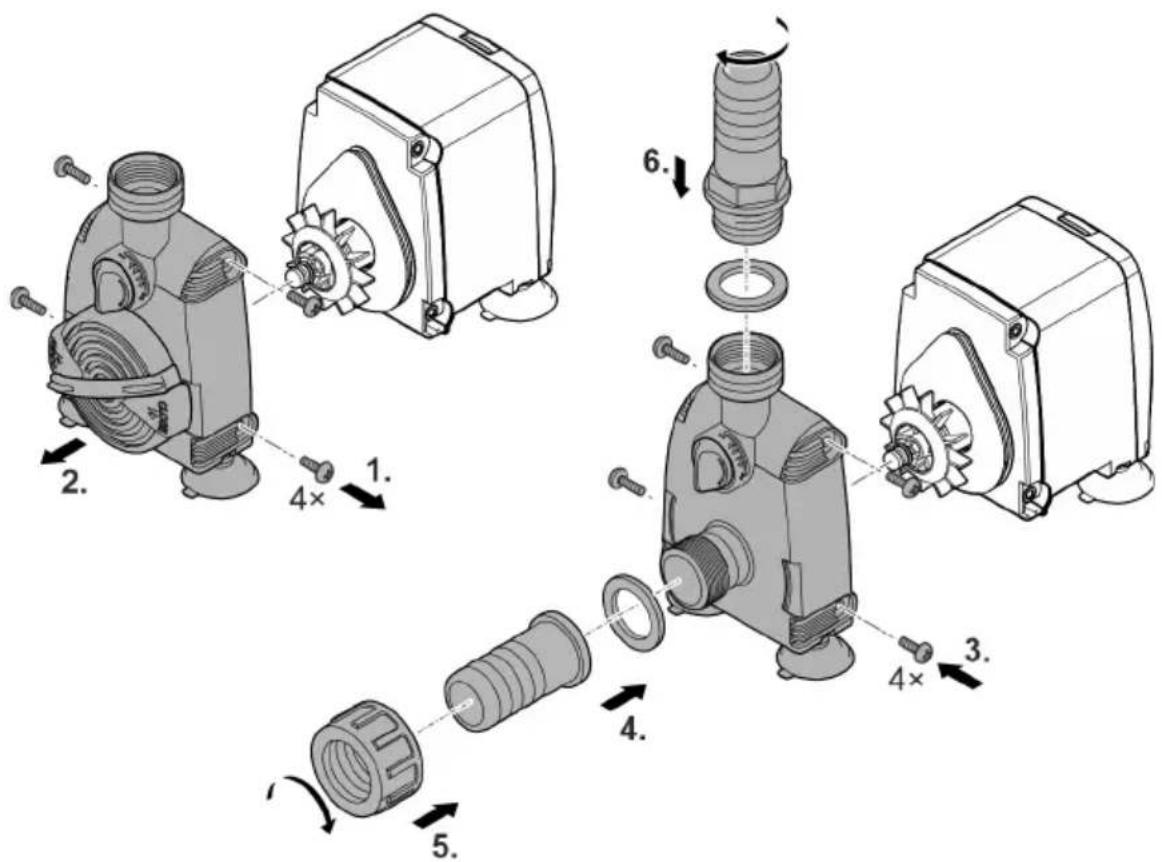

Встановлення в сухому місті

Введення в експлуатацію

ПРИМІТКА

Не допускайте роботу насоса насухо. Інакше насос може безповоротно пошкодитися.

▶ Експлуатувати насос, тільки коли він занурений чи вкритий водою.

Вмикання/вимикання

• Увімкнення: Вставте штекер в розетку.
  – Пристрій вмикається одразу.
  – Прокладіть кабель живлення так, щоб утворилася крапельна петля, а найнижча точка знаходилася нижче розетки. Це запобігає потраплянню крапель води у розетку.
  – Встановіть бажану інтенсивність потоку.
  • Вимкнення: Витягніть штекер із розетки.

Створення крапельної петлі

Встановлення інтенсивності потоку
BSE0003

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього контролю пристрою можуть вимикати пристрій і автоматично вмикати знову.

▶ Перед проведенням робіт на пристрої витягнути вилку з розетки.

ПРИМІТКА

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди тваринам, рослинам та навколишньому середовищу.

▶ По можливості очищайте пристрій чистою водою та м'якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

Очищення пристрою

① Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Побутові засоби для чищення на основі оцтової кислоти та хлору.
• Ретельно промити всі деталі чистою водою після чистки.

Очищення решітки для затримання бруду

У разі встановлення в зануреному положенні необхідно регулярно очищати проточні отвори у решітці для затримання бруду.

- Для простого очищення прокрутіть кілька разів очищувальний гребінець вперед і на- зад.

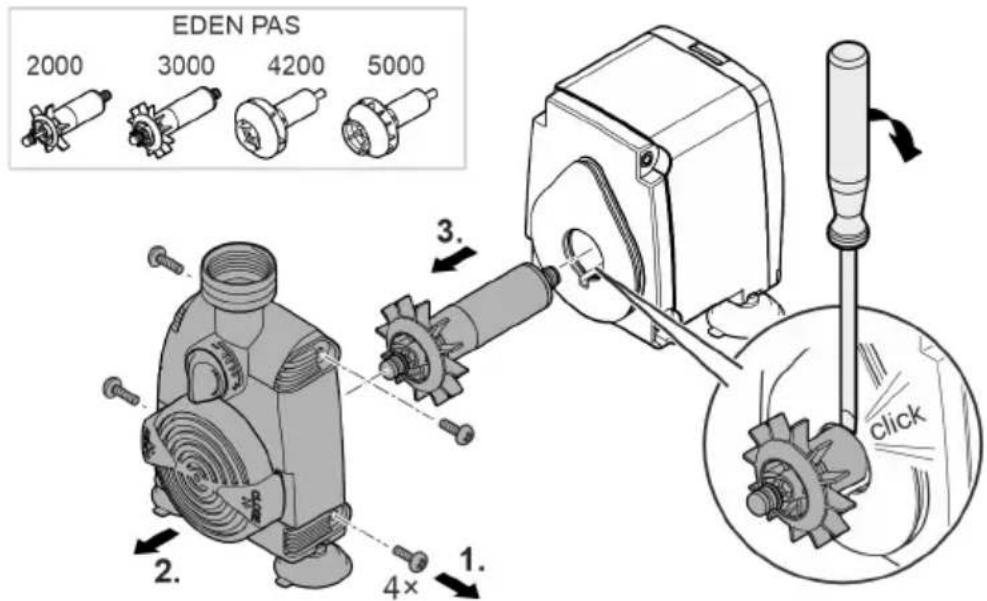

Очищення/заміна турбіни

EDEN PAS 2000 3000 4200 5000 3. 2. 1. 4× click

PAS0010

Необхідно виконати наступні дії:

1. Відкрутіть і зніміть гвинти по боках корпусу насоса.
2. Зніміть корпус насоса.
3. Вийняти турбіну.

- За потреби дістати турбіну з корпусу двигуна, використовуючи викрутку із широким робочим кінцем. Для цього необхідно вставити робочий кінець у щілину між турбіною та корпусом двигуна. Сильно повернути викрутку, щоб турбіна зсунулася з місця.

– Слід діяти обережно, щоб не пошкодити корпус двигуна та ущільнювальне кільце.

1. Почистити чи замінити турбіну та зібрати насос у зворотній послідовності.

– EDEN PAS 4200, 5000: із зусиллям втиснути турбіну на її місце в корпусі двигуна.

Усунення несправностей

Несправність	Причина	Усунення
Пристрій не вмикається	Відсутня напруга у електричній мережі	Перевірити напругу в мережі
	Заблоковане робоче колесо	Очистити пристрій
Недостатній потік води Занурювати лише після монтажу	Забруднення корпусу насоса або робочого колеса	Очистити пристрій
	Регулятор витрати виставлено на надто низьку витрату	Поверніть регулятор інтенсивності потоку у напрямку +
	Зносилося робоче колесо турбіни	Замінити турбіну
	Корпус насоса заблокований брудом	Очистити пристрій

Деталі, що швидко зношуються

• Турбіна
• Присоски

Технічні характеристики

PAS		2000	3000	4200	5000
Напруга мережі живлення	В змін. 230 струму		230	230	230
Частота мережі	Гц	50	50	50	50
Макс. споживана потужність	Вт	31,5	55	80	82
Макс. потужність подачі	л/год	2000	2800	4200	5000
Макс. висота подачі	м	2,2	3,0	3,5	3,1
Ступінь захисту		IPx8	IPx8	IPx8	IPx8
Макс. глибина занурення	м	1	1	1	1
Допустимий діапазон температури води	°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Підключення зі сторони всмоктування	Різьба	G^3⁄4	G^3⁄4	G1	G1
	Діаметр шланга	мм	20	20	25
Підключення зі сторони нагнітання	Різьба	G^3⁄4	G^3⁄4	G^3⁄4	G^3⁄4
	Діаметр шланга	мм	20	20	25
Розміри	Довжина	мм	76	76	76
	Ширина	мм	115	115	115
	Висота	мм	119	119	119
Довжина мережевого кабелю		м	1,5	1,5	1,5
Вага		кг	1,0	1,2	1,2

Утилізація

ПРИМІТКА

Цей пристрій заборонено утилізувати разом із побутовими відходами.

▶ Утилізуйте пристрій тільки через передбачену для цього систему повернення відходів для переробки.
▶ У разі виникнення питань звертайтеся до місцевого підприємства з утилізації відходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу.
▶ Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непридатним для використання.
