MANUAL DE UTILIZARE PAS 5000 EDEN

RO Instructiuni de folosintă

Indicații de securitate

Conexiunea electrică

• Racordati aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalatiei de alimentare cu energie electrică.
• Conectați aparatul numai la o priză instalată corect.
• Protejati stecărele și conectorii liberi împotriva umidității.

Functionare sigură

• Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.
• Nu utilizati aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.
• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.
• Unitatea de functionare din aparat conține un magnet cu un câmp magnetic intens, care poate influența stimulatorul cardiac sau defibrilatoarele (ICD) implantate. Păstrați o distanță de cel puțin 0,2 m între implant și magnet.
• Nu trageți niciodată de cablurile de alimentare. În special, nu transportați niciun aparat de cablu.
• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice nimeni de acestea.
• Acest aparat poate fi utilizat de copii cu vârste peste 3 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea în siguranță a aparatului și au înteles pericolele implicate. Copiii nu au voie să se joace cu aparatul. Este interzisă curățarea și întreținerea curentă de către copii fără supraveghere.
• Nu efectuați niciodată modificări tehnice ale aparatului.
• Înainte de a efectua lucrări la aparat scoateți întotdeauna din priză fișa de alimentare.
• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.
• Utilizați numai piese de schimb și accesorii originale.
• În caz de probleme adresați-vă serviciului autorizat pentru clienti sau la EDEN.

Utilizarea în conformitate cu destinația

Utilizați produsul descris în acest manual doar după cum urmează:

• Pentru menținerea circulației apei într-un acvariu.
• Repompare și evacuare prin pompare a recipientelor sau bazinelor.
• În încăperi și în scopuri acvaristice private.
• Cu respectarea datelor tehnice. (→ Date tehnice)

Pentru aparat sunt valabile următoarele restricții:

• A nu se utiliza în iazuri tip piscină!
• Nu este admisă în nicio situație acționarea cu alte lichide cu excepția apei.
• Nu se va utiliza niciodată fără debit de apă.
• Nu utilizati aparatul în combinație cu substanțe chimice, alimente, substanțe inflamabile, explozive sau lichide, altele decât apa.
• A nu se racorda la sursa casnică de alimentare cu apă.
• Nu utilizati în scopuri profesionale sau industriale.
• Conform Compatibilității Electromagnetice, acesta este un aparat de clasă A. Într-un mediu rezidențial, aparatul poate provoca interferențe radio. Depinde de utilizator să ia măsurile adecvate.

Descrierea produsului

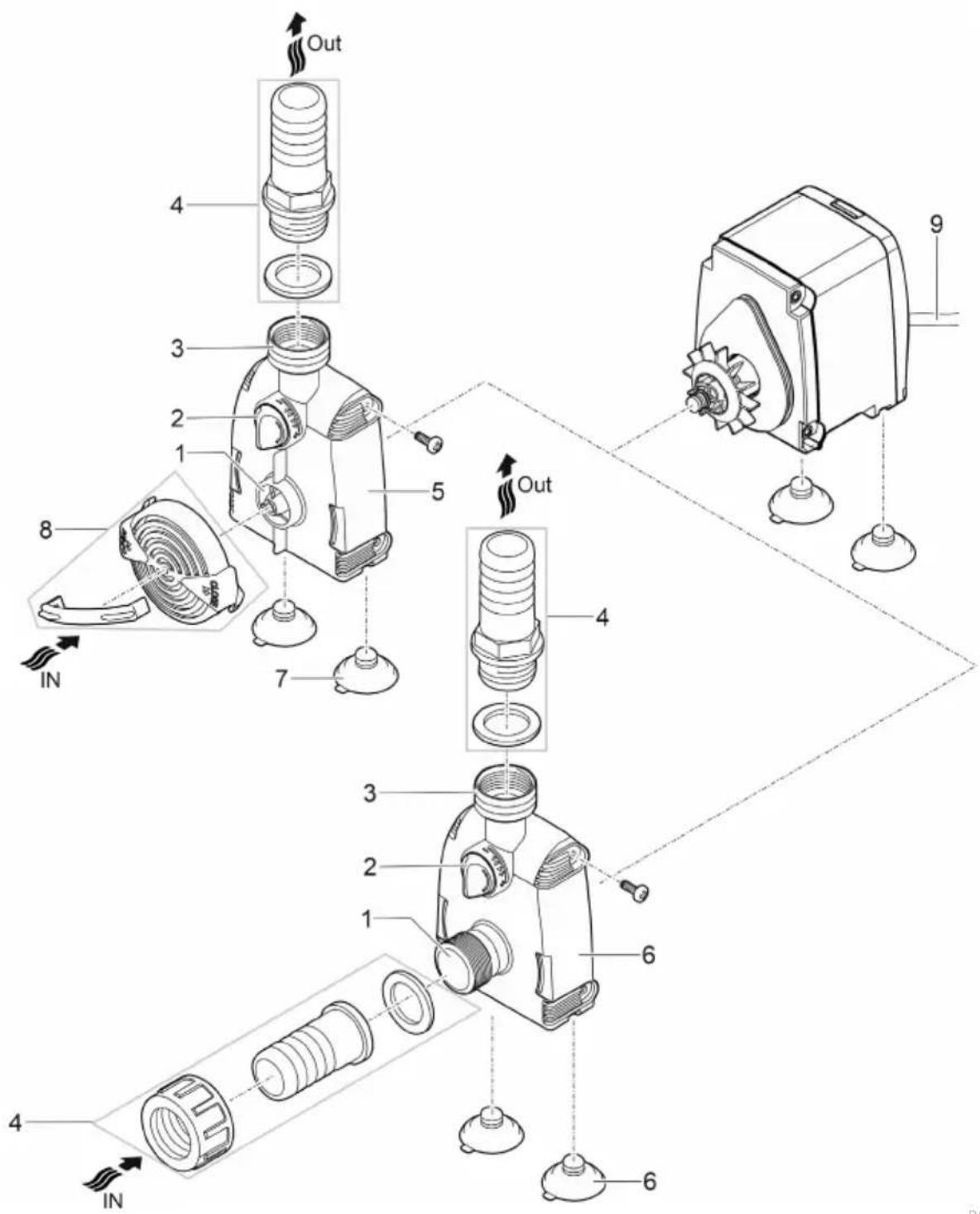

Vedere de ansamblu

1	Intrare (partea de aspirare)
2	Regulator pentru debit
3	Ieşire (partea de presiune)
4	Conector de furtun
5	Carcasă pompă pentru instalare prin imersie
6	Carcasă pompă pentru instalare pe uscat
7	Ventuze, pentru fixarea pompei pe suprafețe netede
8	Captator de murdărie tip grilaj cu pieptene de curățare
9	Cablu de rețea

Simbolurile de pe aparat

IPX8 1.0 m		Aparatul este protejat împotriva imersiunii permanente până la adâncimea de 1 m.
		Utilizați aparatul numai în interior.
		Protejați aparatul împotriva razelor directe ale soarelui.
		Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.
		Citiți instrucțiunile de utilizare.

- Pompa este poziționată în bazin.

- Pomparea apei prin colivia cu filtru.

- Varianta (b): Instalarea pe uscat a pompei.

• Pompa se poziționează fără colivia cu filtru în afara bazinului, dar sub nivelul apei.
• Pomparea apei prin intermediul unui furtun la intrarea pompei.

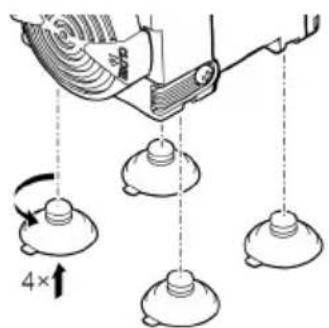

Amplasarea și racordarea

- Montați ventuzele.

Nu introduceți încă stecherul în priză!

PAS0012

PAS0016

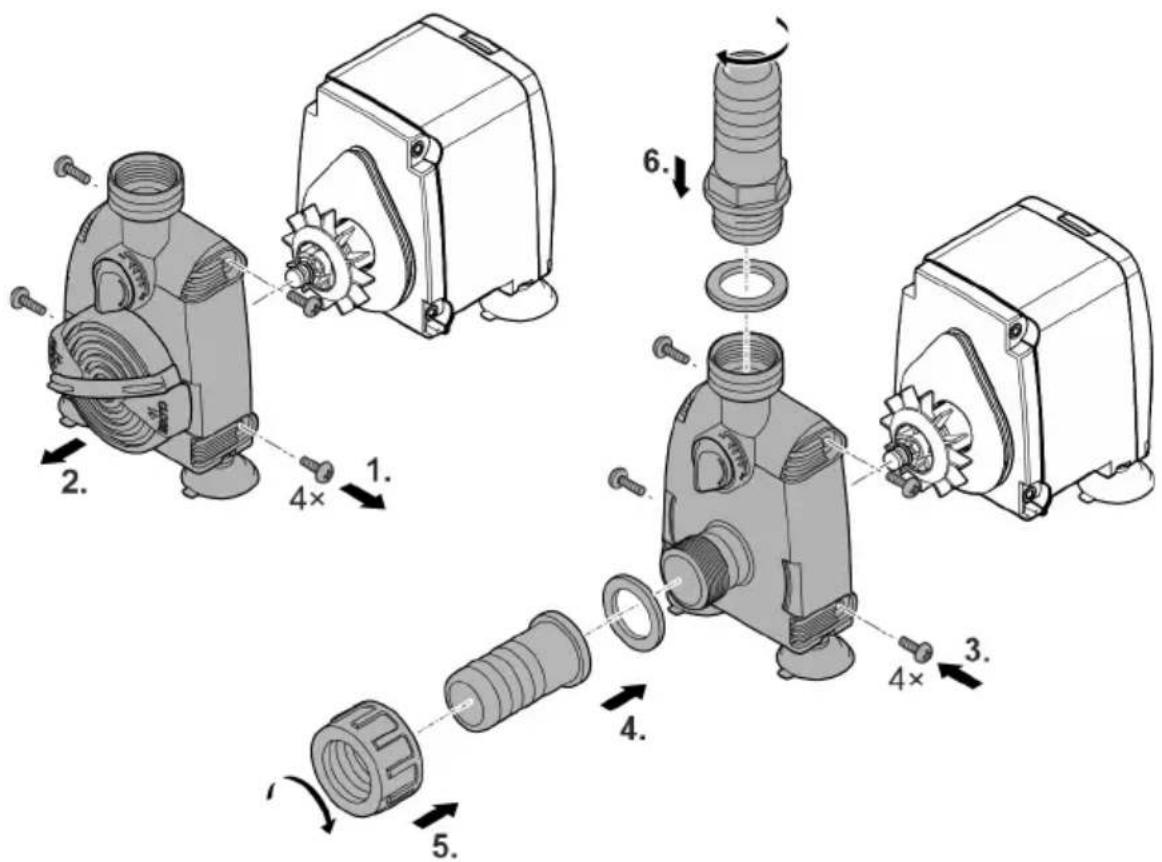

Montaj uscat

Nu introduceți încă stecherul în priză!

PAS0011

RO

Punerea în funcțiune

INDICATIE

Nu este permisă funcționarea la uscat a pompei. În caz contrar, survine riscul deteriorării pompei.

▶ Açãoni pompa numai atunci când este complet scufundată în apă sau amorsată.

Activare / dezactivare

• Activare: Introduceti stecărul în priză.
• Aparatul porneşte imediat.
• Asezați cablul de alimentare de la rețea astfel încât să formeze o buclă de picurare și punctul cel mai de jos să fie sub priză. Acest lucru împiedică pătrunderea picăturilor de apă în priză.
• Setați debitul dorit.
• Dezactivare: Scoateți stecărul din priză.

Formarea buclei de picurare

Curățarea și întreținerea

! ATENTIE

Pericol de accidentare prin pornire neanticipată. Funcțiile de monitorizare internă a echipamentului pot decupla și recupla autonom echipamentul.

Înainte de a lucra la aparat scoateți fișa de alimentare din priză.

INDICATIE

Nu utilizați agenți de curățare agresivi sau soluții chimice. Aceste substanțe pot să deteriorze carcasa, să afecteze funcționarea aparatului și sunt toxice pentru animale, plante și mediul înconjurător

▶ Dacă este posibil, curățați aparatul cu apă curată și o perie moale sau un burete; în caz de murdărie persistentă, utilizați agenții de curățare recomandați.

Curățați aparatul

i Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an.

• Agenti de curătare recomandați în cazul depunerilor de calcar persistente: – Detergent casnic fără oțet și clor.
• După curățare clătiți temeinic toate piesele cu apă curată.

Curățarea captatorului de murdărie tip grilaj

În cazul instalării prin imersie, orificiile de curgere din captatorul de murdărie tip grilaj trebuie curățate în mod regulat.
- Pentru o curățare simplă, rotiți pieptenele de curățare înainte și înapoi de mai multe ori.

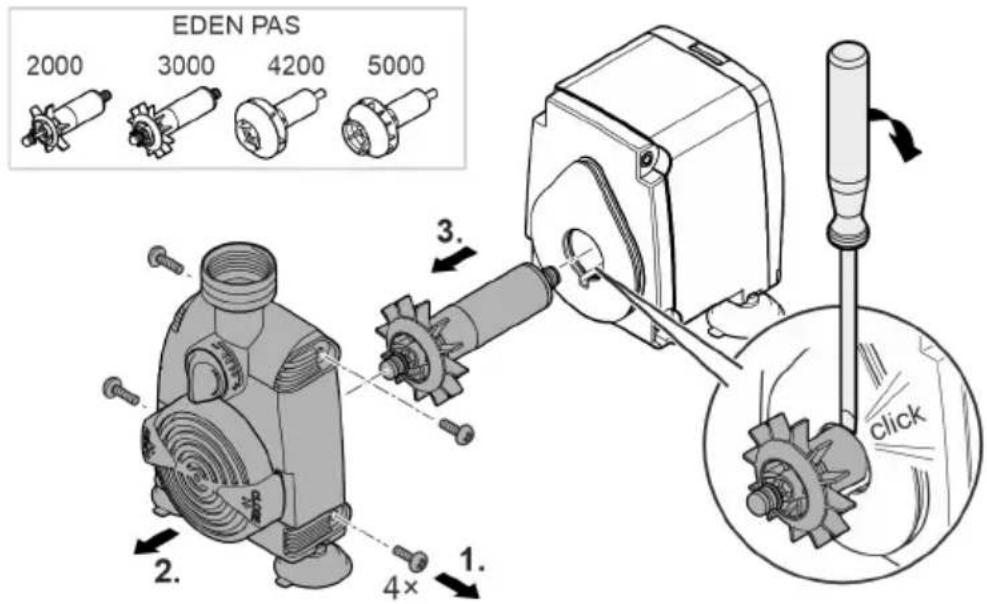

Curățați/ înlocuiti unitatea de funcționare

EDEN PAS 2000 3000 4200 5000 2. 3. 1. 4× click

PAS0010

Procedați după cum urmează:

1. Desfaceti și înlăturați şuruburile de pe lateralele carcasei pompei.
2. Scoateți carcasa pompei.
3. Scoateți unitatea de funcționare.

- În cazul în care este necesar, desprindeți cu o şurubelniță lată unitatea de funcționare din locașul carcasei motorului. În acest scop, duceți lama în canelura dintre unitatea de funcționare și carcasa motorului și rotiți şurubelnița cu putere, astfel încât unitatea de funcționare să sarà din locaș.

- Manevrați cu atenție, astfel încât carcasa motorului și inelul 0 să nu se deterioreze.

1. Curățați sau înlocuți unitatea de funcționare și apoi asamblăți pompa în ordine inversă.

- EDEN PAS 4200, 5000: Apăsați cu putere unitatea de funcționare în locașul din carcasa motorului.

Resetarea defectiunii

Defecțiune	Cauză	Remediere
Aparatul nu pornește	Tensiunea de rețea lipsește	Verificați tensiunea de rețea
	Unitate de funcționare blocată	Curățați aparatul
Flux de apă insuficient Scufundat numai la amplasare	Carcasă pompă sau unitate de funcționare murdară	Curățați aparatul
	Regulatorul de debit reglat pe un debit prea scăzut	Mișcați regulatorul de debit în di- recția +
	Unitate de funcționare uzată	Înlocuire unitate de funcționare
	Carcasa pompei înfundată	Curățați aparatul

Consumabile

• Unitate de functionare
• Ventuze

Date tehnice

PAS			2000	3000	4200	5000
Tensiune de conexiune		V c.a.	230	230	230	230
Frecvența rețelei		Hz	50	50	50	50
Consum max. de energie		W	31,5	55	80	82
Debitul max. de pompare		l/h	2000	2800	4200	5000
Înălțime max. de pompare		m	2,2	3,0	3,5	3,1
Clasă protectție			IPx8	IPx8	IPx8	IPx8
Adâncimea max. de scufundare		m	1	1	1	1
Interval admis de temperatură a apei		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Racord partea de aspiratie	Filet		G^3/4	G^3/4	G1	G1
	Diametrul furtunului	mm	20	20	25	25
Conexiune pe refulare	Filet		G^3/4	G^3/4	G^3/4	G^3/4
	Diametrul furtunului	mm	20	20	25	25
Dimensiuni	Lungime	mm	76	76	76	76
	Lățime	mm	115	115	115	115
	Înălțime	mm	119	119	119	119
Lungimea cablului de rețea		m	1,5	1,5	1,5	1,5
Masa		kg	1,0	1,2	1,2	1,2

Îndepărtarea deșeurilor

INDICATIE

Nu este permisă eliminarea ca deșeu menajer a acestui aparat.

▶ Eliminați aparatul prin sistemul de colectare prevăzut în acest scop.
În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor.
Acolo primiti informații în legătură cu eliminarea corespunzătoare a aparatului.
▶ Faceți inutilizabil aparatul prin sectionarea cablurilor.
