PAS 600 - Аквариум EDEN - Бесплатное руководство пользователя

Тип продукта	Погружной аквариумный насос
Марка и модель	Eden PAS 600
Использование	Циркуляция воды в аквариуме, рециркуляция и откачка воды из резервуаров или прудов, частное внутреннее использование
Питание	230 В / 50 Гц
Макс. потребляемая мощность	11 Вт
Макс. производительность	600 л/ч
Макс. высота подъема	1,3 м
Степень защиты	IPx8 (постоянное погружение до 1 м)
Макс. глубина погружения	1 м
Диапазон температуры воды	от +4 °C до +35 °C
Размеры (Д x Ш x В)	45,5 мм x 65 мм x 78 мм
Вес	0,4 кг
Длина сетевого кабеля	1,5 м
Диаметр выходного соединения	13 мм
Комплектация	Насос, присоски, регулятор расхода, фильтрующая корзина
Уход и очистка	Чистить чистой водой и мягкой щеткой не менее 2 раз в год; удаление накипи моющим средством без уксуса и хлора; тщательно промывать
Безопасность	Отключать перед любыми работами; не использовать при поврежденном кабеле; сильный магнит (мин. расстояние 0,2 м от медицинских имплантатов)
Изнашиваемые детали	Присоски, рабочий блок (роторный блок)
Ремонтопригодность	Очистка и замена рабочего блока возможны пользователем; требуются оригинальные запасные части

Часто задаваемые вопросы - PAS 600 EDEN

Какова максимальная высота подъема Eden PAS 600?

Максимальная высота подъема составляет 1,3 метра.

Можно ли оставлять насос без воды?

Нет, насос никогда не должен работать на сухую. Он всегда должен быть погружен во избежание повреждений.

Как отрегулировать расход насоса?

Поверните регулятор расхода, расположенный сверху насоса. Поворачивайте в направлении + для увеличения расхода.

Как часто нужно чистить насос?

Рекомендуется чистить насос не менее двух раз в год или чаще при необходимости.

Как чистить насос?

Отключите насос, затем очистите его чистой водой и мягкой щеткой. Для стойких отложений используйте моющее средство без уксуса и хлора, затем тщательно промойте.

Что делать, если насос не запускается?

Сначала проверьте напряжение сети. Если оно в норме, возможно, заблокирован роторный блок; очистите устройство.

Как заменить рабочий блок?

Отключите насос, снимите фильтрующую корзину, сильно нажав, извлеките рабочий блок, очистите или замените его, затем соберите в обратном порядке.

Можно ли использовать этот насос в открытом пруду?

Нет, устройство предназначено для внутреннего использования и не должно применяться в естественных водоемах.

Какова длина сетевого кабеля?

Длина сетевого кабеля составляет 1,5 метра.

Содержит ли насос магниты?

Да, рабочий блок содержит сильный магнит. Соблюдайте расстояние не менее 0,2 м от кардиостимуляторов или имплантированных дефибрилляторов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PAS 600 EDEN

Описание на продукта

Преглед

EDEN PAS 300, 500

Out 3 2 1 IN 4 5

EDEN PAS 600, 800, 1200

1 2 3 Out 4 IN 5

PAS0002

- Монтирайте вендузите.

EDEN PAS 300, 500 EDEN PAS 600, 800, 1200

2x 4x

PAS0006

Пускане в експлоатация

УКАЗАНИЕ

Процедирайте по следния начин:

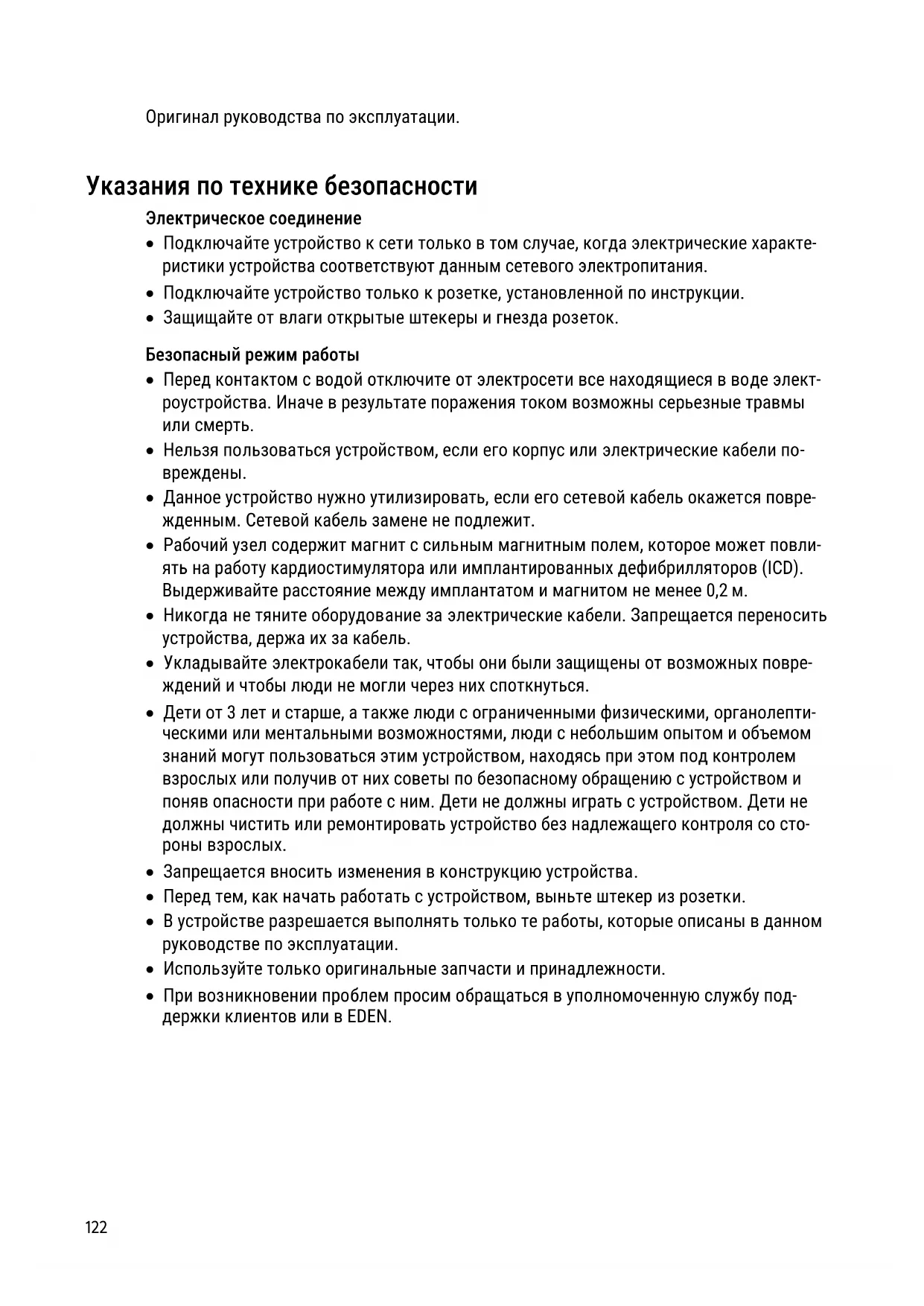

Указания по технике безопасности

Электрическое соединение

• Подключайте устройство к сети только в том случае, когда электрические характеристики устройства соответствуют данным сетевого электропитания.
• Подключайте устройство только к розетке, установленной по инструкции.
• Защищайте от влаги открытые штекеры и гнезда розеток.

Безопасный режим работы

• Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.
• Нельзя пользоваться устройством, если его корпус или электрические кабели повреждены.
• Данное устройство нужно утилизировать, если его сетевой кабель окажется поврежденным. Сетевой кабель замене не подлежит.
• Рабочий узел содержит магнит с сильным магнитным полем, которое может повлиять на работу кардиостимулятора или имплантированных дефибрилляторов (ICD). Выдерживайте расстояние между имплантатом и магнитом не менее 0,2 м.
• Никогда не тяните оборудование за электрические кабели. Запрещается переносить устройства, держа их за кабель.
• Укладывайте электрокабели так, чтобы они были защищены от возможных повреждений и чтобы люди не могли через них споткнуться.
• Дети от 3 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.
• Запрещается вносить изменения в конструкцию устройства.
• Перед тем, как начать работать с устройством, выньте штекер из розетки.
• В устройстве разрешается выполнять только те работы, которые описаны в данном руководстве по эксплуатации.
• Используйте только оригинальные запчасти и принадлежности.
• При возникновении проблем просим обращаться в уполномоченную службу поддержки клиентов или в EDEN.

Использование прибора по назначению

Описанное в данном руководстве по эксплуатации изделие разрешается использовать только следующим образом:

• Для поддержания циркуляции воды в аквариуме.
• Перекачивание и выкачивание воды из емкостей или бассейнов.
• В помещениях и для частных аквариумов.
• При соблюдении технических параметров. (→ Технические параметры)

На прибор распространяются следующие ограничения:

• Использовать в прудах для плаванья не разрешается.
• Никогда не эксплуатируйте без протока воды.
• Запрещено использовать прибор в сочетании с химическими веществами, пище- выми продуктами, горючими, взрывчатыми веществами или с любыми жидкостями, кроме воды.
• Не подключайте к домашнему водоснабжению.
• Не разрешается использование ни для производственного, ни для промышленного назначения.

Описание изделия

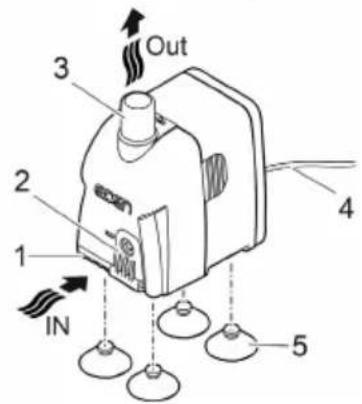

Обзор

EDEN PAS 300, 500

1 2 3 4 5 Out IN

EDEN PAS 600, 800, 1200

1 2 3 Out 4 IN 5

PAS0002

1	Вход
2	Регулятор объема подачи
3	Выход (напорная сторона)
4	Сетевой кабель
5	Присоски

RU

Символы на приборе

IPX8 1.0 m2		Устройство защищено при постоянном погружении в воду на глубину до 1 м.
		Используйте устройство только во внутренних помещениях.
		Защитите прибор от воздействия прямых солнечных лучей.
[7CBD]		Данный прибор нельзя утилизировать вместе с обычными домашними отходами.
		Прочтите руководство по эксплуатации.

Установка и подсоединение

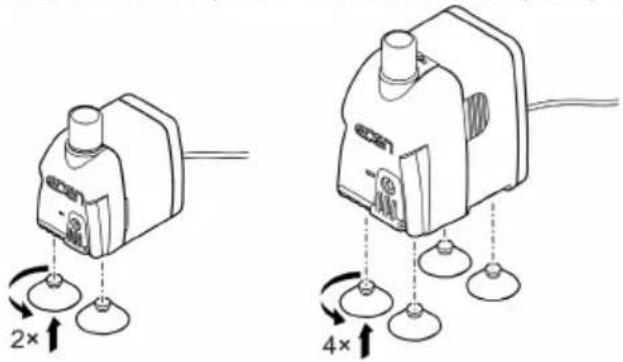

- Установите присоски.

EDEN PAS 300, 500 EDEN PAS 600, 800, 1200

• При необходимости можно подключить шланг к выходу насоса (на напорной стороне). (→ Технические параметры)
• Прикрепите насос присосками к стенке аквариума.

Насос не должен работать всухую. Это может вызвать поломку самого насоса.

▶ Включайте насос в работу только тогда, когда он полностью погружен в воду или за- лит водой.

Включение/выключение

• Включить: Вставьте штекер в розетку.
  – Устройство включается немедленно.
  – Уложите сетевой кабель таким образом, чтобы образовалась петля для стока капель, нижняя точка которой будет находиться ниже уровня розетки. За счет этого стекающая каплями вода не сможет попасть в розетку.
• Выключить: Выньте штекер из розетки.

Сделайте петлю для стока капель.

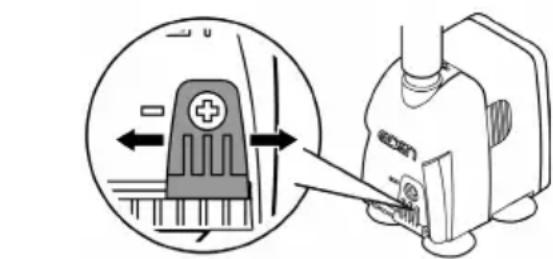

Настройте объем потока

Опасность получить травму от непреднамеренного включения. Внутренние контрольные функции могут устройство отключать и снова его автоматически включать.

▶ Перед началом работ с прибором необходимо вынуть сетевой штекер из розетки.

УКАЗАНИЕ

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабочие функции и нанести ущерб животным, растениям и окружающей среде.

▶ Чистите устройство по возможности только чистой водой и мягкой щеткой или губкой. В случае стойких загрязнений используйте рекомендованные чистящие средства.

Почистить устройство

① Чистите устройство по мере необходимости, но не реже 2-х раз в год.

• Рекомендуемое чистящее средство при стойких отложениях извести:
  — Бытовое моющее средство без содержания хлора и уксуса.
• После очистки тщательно промыть все детали чистой водой.

Очистка/замена рабочего узла

Необходимо выполнить следующие действия:

• С силой снимите корпус фильтра с блока двигателя.
- Снимите, почистите и замените рабочий узел.
- Соберите устройство в обратной последовательности.

EDEN PAS 300, 500

Устранение неисправности

Неисправность	Причина	Устранение неисправности
Устройство не включается	Нет сетевого напряжения	Проверьте сетевое напряже-ние.
	Рабочий узел заблокирован	Почистите устройство
Недостаточная подача воды	Корпус насоса или рабочий узел грязные	Почистите устройство
	Регулятор потока установлен на слишком низкий объем по-дачи	Поверните регулятор потока в направлении +
	Рабочий узел износился	Замените рабочий узел
	Засорился корпус насоса	Почистите устройство

Изнашивающиеся детали

- Присоски, рабочий узел

Технические параметры

PAS		300	500	600	800	1200
Напряжение на входе	V пер. тока	230	230	230	230	230
Частота тока в сети	Гц	50	50	50	50	50
Макс. потребляемая мощность	Вт	5	5	11	20	25
Макс. объем подачи	л/ч	300	500	600	800	1150
Макс. высота подачи	м	0,5	0,8	1,3	1,5	2
Вид защиты		IPx8	IPx8	IPx8	IPx8	IPx8
Макс. глубина погружения	м	1	1	1	1	1
Подключение для расходомера на напорной стороне	мм	13	13	13	17	17
Допустимый диапазон температуры воды	°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Габариты	Длина	мм	35	35	45,5	54
	Ширина	мм	51	51	65	78
	Высота	мм	54	54	78	89
Длина сетевого кабеля		м	1,5	1,5	1,5	1,5
Вес		кг	0,2	0,2	0,4	0,6

Утилизация

УКАЗАНИЕ

Данное устройство нельзя утилизировать вместе с домашними отходами!

▶ Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров.
▶ При возникновении вопросов и проблем обращайтесь в местную фирму утилизации. Там вы получите информацию о правильной утилизации устройства.
▶ Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.
