PAS 600 - Akwarium EDEN - Bezpłatna instrukcja obsługi

Typ produktu	Pompa akwariowa zanurzeniowa
Marka i model	Eden PAS 600
Zastosowanie	Cyrkulacja wody w akwarium, cyrkulacja i opróżnianie zbiorników lub basenów przez pompowanie, użytkowanie wewnętrzne prywatne
Zasilanie	230 V / 50 Hz
Maksymalna moc pobierana	11 W
Maksymalna wydajność	600 L/h
Maksymalna wysokość podnoszenia	1,3 m
Stopień ochrony	IPx8 (ciągłe zanurzenie do 1 m)
Maksymalna głębokość zanurzenia	1 m
Zakres temperatury wody	+4 °C do +35 °C
Wymiary (dł. x szer. x wys.)	45,5 mm x 65 mm x 78 mm
Waga	0,4 kg
Długość przewodu zasilającego	1,5 m
Średnica przyłącza wylotowego	13 mm
Dostarczone części	Pompa, przyssawki, regulator przepływu, kosz filtracyjny
Konserwacja i czyszczenie	Czyścić czystą wodą i miękką szczotką co najmniej 2 razy w roku; odkamienianie środkiem bez octu i chloru; dokładnie spłukać
Bezpieczeństwo	Odłączyć przed jakimikolwiek czynnościami; nie używać, jeśli przewód jest uszkodzony; silny magnes (minimalna odległość 0,2 m od implantów medycznych)
Części zużywające się	Przyssawki, zespół roboczy (blok wirnika)
Naprawialność	Czyszczenie i wymiana zespołu roboczego możliwe przez użytkownika; wymagane oryginalne części zamienne

Często zadawane pytania - PAS 600 EDEN

Jaka jest maksymalna wysokość podnoszenia pompy Eden PAS 600?

Maksymalna wysokość podnoszenia wynosi 1,3 metra.

Czy mogę pozostawić pompę poza wodą?

Nie, pompa nigdy nie powinna pracować na sucho. Musi być zawsze zanurzona, aby uniknąć uszkodzeń.

Jak wyregulować przepływ pompy?

Obróć regulator przepływu znajdujący się na górze pompy. Obróć w kierunku +, aby zwiększyć przepływ.

Jak często należy czyścić pompę?

Zaleca się czyszczenie pompy co najmniej dwa razy w roku, lub częściej w razie potrzeby.

Jak czyścić pompę?

Odłącz pompę, a następnie wyczyść ją czystą wodą i miękką szczotką. W przypadku uporczywych osadów użyj środka czyszczącego bez octu i chloru, a następnie dokładnie spłucz.

Co zrobić, jeśli pompa nie uruchamia się?

Najpierw sprawdź napięcie sieciowe. Jeśli jest prawidłowe, blok wirnika może być zablokowany; wyczyść urządzenie.

Jak wymienić zespół roboczy?

Odłącz pompę, zdejmij kosz filtracyjny, wywierając silny nacisk, wyjmij zespół roboczy, wyczyść go lub wymień, a następnie zmontuj w odwrotnej kolejności.

Czy mogę używać tej pompy w zewnętrznym zbiorniku?

Nie, urządzenie jest przeznaczone do użytku wewnętrznego i nie powinno być używane w naturalnych basenach.

Jaka jest długość przewodu zasilającego?

Przewód zasilający ma długość 1,5 metra.

Czy pompa zawiera magnesy?

Tak, zespół roboczy zawiera silny magnes. Zachowaj odległość co najmniej 0,2 m od implantowanych stymulatorów serca lub defibrylatorów.

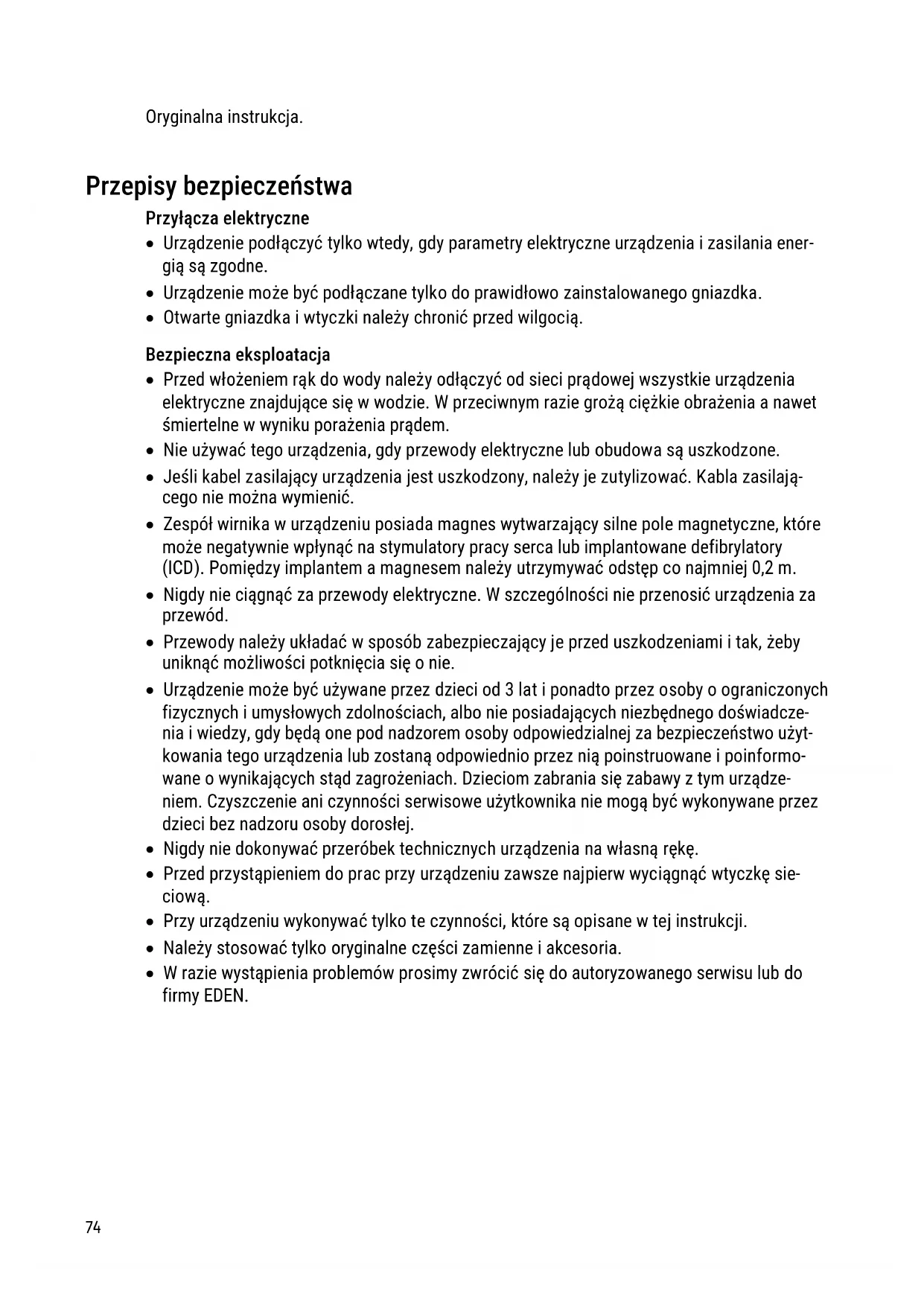

INSTRUKCJA OBSŁUGI PAS 600 EDEN

Oryginalna instrukcja.

Przepisy bezpieczeństwa

Przyłącza elektryczne

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne.
• Urządzenie może być podłączane tylko do prawidłowo zainstalowanego gniazdka.
• Otwarte gniazdka i wtyczki należy chronić przed wilgocią.

Bezpieczna eksploatacja

• Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciwnym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku porażenia prądem.
• Nie używać tego urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.
• Jeśli kabel zasilający urządzenia jest uszkodzony, należy je zutylizować. Kabla zasilającego nie można wymienić.
• Zespół wirnika w urządzeniu posiada magnes wytwarzający silne pole magnetyczne, które może negatywnie wpłynąć na stymulatory pracy serca lub implantowane defibrylatory (ICD). Pomiędzy implantem a magnesem należy utrzymywać odstęp co najmniej 0,2 m.
• Nigdy nie ciągnąć za przewody elektryczne. W szczególności nie przenosić urządzenia za przewód.
• Przewody należy układać w sposób zabezpieczający je przed uszkodzeniami i tak, żeby uniknąć możliwości potknięcia się o nie.
• Urządzenie może być używane przez dzieci od 3 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach. Dzieciom zabrania się zabawy z tym urządzeniem. Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
• Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę.
• Przed przystąpieniem do prac przy urządzeniu zawsze najpierw wyciągnąć wtyczkę sieciową.
• Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji.
• Należy stosować tylko oryginalne części zamienne i akcesoria.
• W razie wystąpienia problemów prosimy zwrócić się do autoryzowanego serwisu lub do firmy EDEN.

Zastosowanie zgodne z przeznaczeniem

Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób:

• Do podtrzymywania cyrkulacji wody w akwarium.
• Przepompowanie i wypompowanie wody ze zbiorników.
• W pomieszczeniach i do prywatnych celów akwarystycznych.
• W warunkach zgodnych z danymi technicznymi. (→ Dane techniczne)

W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nie użytkować w stawach kąpielowych.
• Nigdy nie użytkować urządzenia bez przepływu wody.
• Nie podłączać do domowej instalacji wodnej.
• Nie nadaje się do celów rzemieślniczych ani przemysłowych.

- Nie stosować urządzenia w połączeniu z chemikaliami, żywnością, substancjami łatwopalnymi, wybuchowymi ani cieczami innymi niż woda.

Opis produktu

Przegląd

EDEN PAS 300, 500

1 IN 2 3 Out 4 5

EDEN PAS 600, 800, 1200

Out 3 2 1 IN 4 5

PAS0002

1	Wejście
2	Regulator natężenia przepływu
3	Wyjście (strona ciśnienia)
4	Kabel sieciowy
5	Przyssawki

Symbole na urządzeniu

IPX8 1.0 m2	To urządzenie jest chronione przed ciągłym zanurzeniem do głębokości 1 m.
	Urządzenie należy użytkować tylko wewnątrz pomieszczeń.
	Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych.
[k4WX]	Nie wyrzucać tego urządzenia do zwykłych odpadów komunalnych.
	Należy przeczytać instrukcję użytkowania.

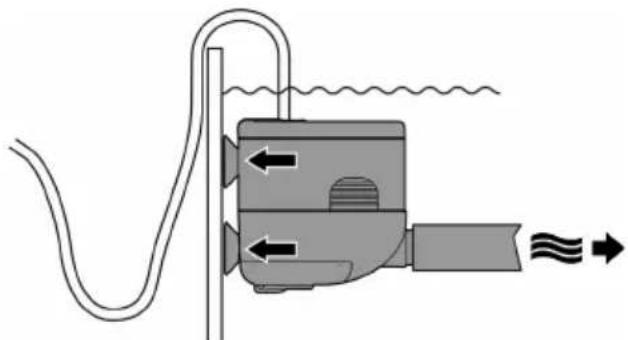

Ustawienie i podłączenie

- Zamontować przyssawki

EDEN PAS 300, 500

• W razie potrzeby można podłączyć wąż do wyjścia (strony ciśnienia) pompy. (→ Dane techniczne)
• Przymocować pompę za pomocą przyssawek do ściany akwarium.

Pompa nie może pracować na sucho. W przeciwnym razie pompa ulegnie zniszczeniu.

▶ Pompe użytkować tylko wtedy, gdy jest zanurzona w wodzie lub w niej pływa.

Włączenie / wyłączenie

- Włączanie: Wtyczkę sieciową włożyć do gniazdka.

– Urządzenie włącza się natychmiast.
– Przewód zasilający ułożyć w taki sposób, aby utworzył pętlę do spływu wody i najniższy punkt znajdował się poniżej gniazdka wtykowego. Dzięki temu, spływające krople wody nie wnikną do gniazdka wtykowego.
- Wyłączanie: Wtyczkę sieciową wyjąć z gniazdka.

Utworzenie pętli do spływu wody

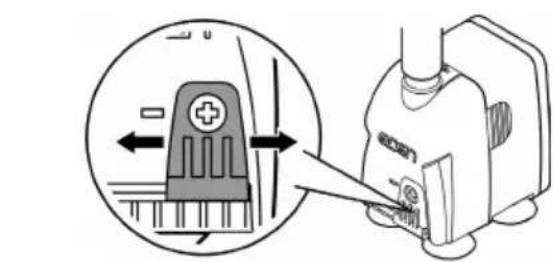

Wyregulowanie natężenia przepływu

Czyszczenie i konserwacja

! OSTROŻNIE

Niebezpieczeństwo skaleczenia przez niespodziewane uruchomienie. Funkcje monitoringu znajdujące się wewnątrz urządzenia mogą spowodować wyłączenie i samoczynne włączenie urządzenia.

- Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową.

WSKAZÓWKA

Nie używać żadnych agresywnych środków czyszczących ani roztworów chemicznych. Te środki mogą spowodować uszkodzenie obudowy, negatywnie wpłynąć na działanie urządzenia i szkodliwie wpłynąć na zwierzęta, rośliny i środowisko naturalne.

- Urządzenie umyć możliwe czystą wodą i miękką szczoteczką albo gąbką. W przypadku trudnych do usunięcia zanieczyszczeń zaleca się skorzystanie z zalecanych środków czyszczących.

Czyszczenie urządzenia

i Urządzenie czyścić nie tylko w razie potrzeby, ale co najmniej 2 razy w roku.

• W przypadku trudnych do usunięcia osadów wapna zaleca się stosowanie następujących środków czyszczących:
  – Środek czyszczący dla gospodarstwa domowego nie zawierający octu ani chloru.
• Po oczyszczeniu starannie spłukać wszystkie części czystą wodą.

Czyszczenie/wymiana zespołu wirnika

Należy postępować w sposób następujący:

• Ściągnąć kosz filtrujący z bloku silnika, mocno go naciskając.
• Wyjąć zespół wirnika, oczyścić go lub wymienić.
• Zmontować urządzenie, wykonując czynności opisane powyżej w odwrotnej kolejności.

EDEN PAS 300, 500

Usterka	Przyczyna	Środek zaradczy
Urządzenie nie włącza się.	Brak napięcia sieciowego	Sprawdzić napięcie sieciowe
	Zespół wirnika zablokowany	Czyszczenie urządzenia
Niewystarczający przepływ wody	Zabrudzona obudowa pompy lub zespół wirnika	Czyszczenie urządzenia
	Regulator przepływu nastawiony na zbyt niskie natężenie przepływu	Regulator przepływu przesunąć w kierunku +
	Zużyty zespół wirnika	Wymiana zespołu wirnika
	Zatkana obudowa pompy	Czyszczenie urządzenia

Części ulegające zużyciu

- Ssawki, zespół wirnika

Dane techniczne

PAS			300	500	600	800	1200
Napięcie zasilania		V AC	230	230	230	230	230
Częstotliwość sieci		Hz	50	50	50	50	50
Maks. pobór mocy		W	5	5	11	20	25
Maks. wydajność pompowania		l/h	300	500	600	800	1150
Maks. wysokość pompowania		m	0,5	0,8	1,3	1,5	2
Stopień ochrony			IPx8	IPx8	IPx8	IPx8	IPx8
Maks. głębokość zanurzenia		m	1	1	1	1	1
Średnica przyłącza strony ciśnienia		mm	13	13	13	17	17
Dopuszczalny zakres temperatury wody		°C	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35	+4 ... 35
Wymiary	Długość	mm	35	35	45,5	54	54
	Szerokość	mm	51	51	65	78	78
	Wysokość	mm	54	54	78	89	89
Długość kabla sieciowego		m	1,5	1,5	1,5	1,5	1,5
Masa		kg	0,2	0,2	0,4	0,6	0,6

Usuwanie odpadów

WSKAZÓWKA

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

▶ Urządzenie należy oddać w wyznaczonym punkcie zbiórki surowców wtórnych.
▶ W razie wystąpienia pytań prosimy zwrócić się do lokalnego przedsiębiorstwa gospodarki odpadami. Tak można otrzymać informacje o prawidłowej utylizacji urządzenia.
▶ Przed przystąpieniem do utylizacji należy odciąc przewód zasilający urządzenia.
