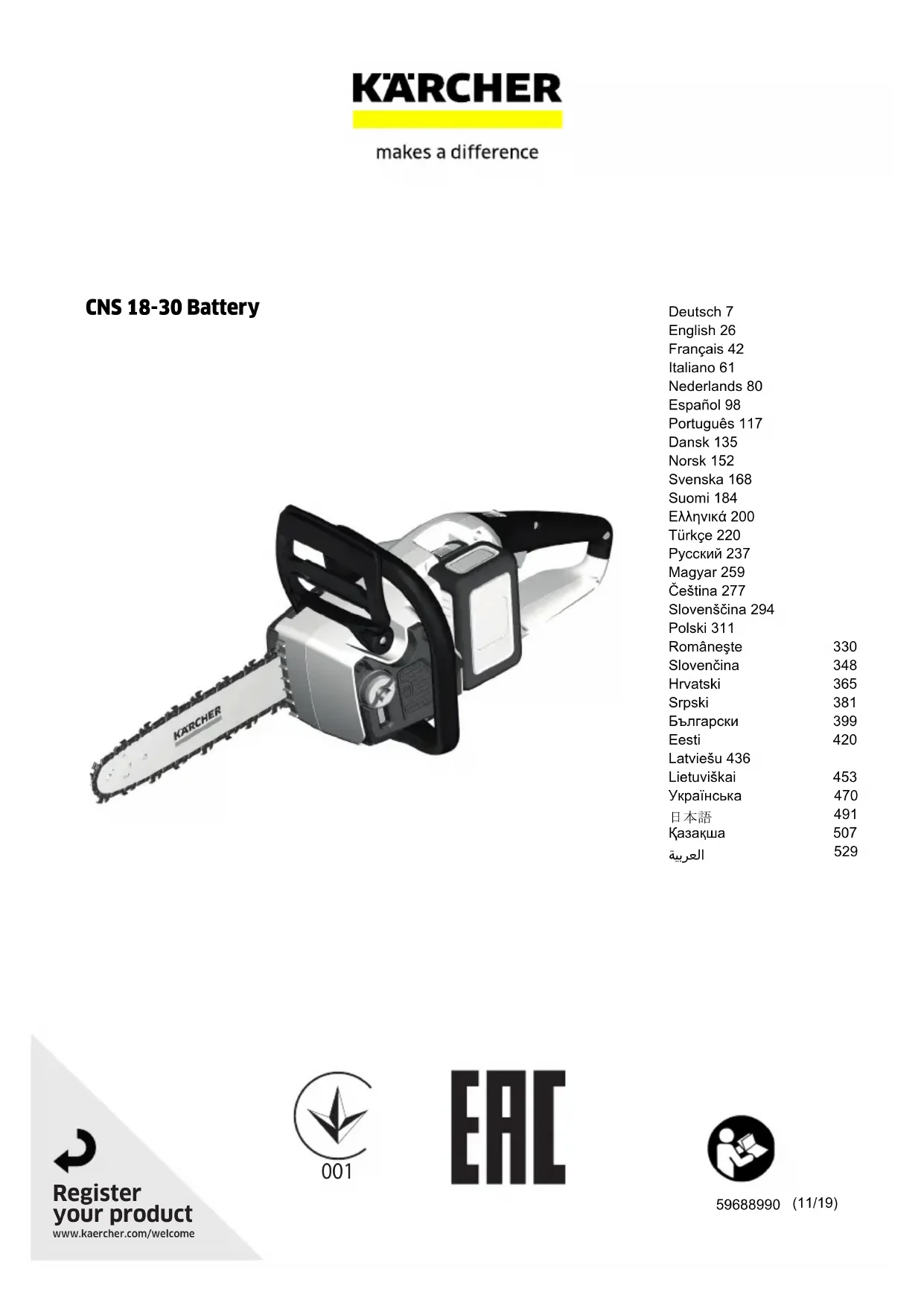

CNS 1830 Battery - Scie Kärcher - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Scie à batterie Kärcher CNS 1830
Type de batterie	Batterie lithium-ion
Tension de la batterie	18 V
Longueur de coupe	300 mm
Vitesse de coupe	0 - 3000 tr/min
Poids	3,5 kg
Utilisation	Idéale pour les travaux de coupe dans le jardin et le bricolage
Maintenance	Nettoyage régulier de la lame et vérification de la batterie
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations Générales	Compatible avec d'autres appareils Kärcher utilisant la même batterie

FOIRE AUX QUESTIONS - CNS 1830 Battery Kärcher

Comment charger la batterie de la Kärcher CNS 1830?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez le chargeur sur une prise électrique. Assurez-vous que le témoin lumineux indique que la batterie est en charge.

Quelle est l'autonomie de la batterie de la scie Kärcher CNS 1830?

L'autonomie de la batterie dépend de l'utilisation, mais en général, elle peut fonctionner jusqu'à 30 minutes en utilisation continue.

Que faire si la scie ne démarre pas?

Vérifiez que la batterie est correctement chargée et insérée. Assurez-vous également que le verrou de sécurité est désactivé.

Est-il possible d'utiliser la scie avec une batterie déchargée?

Non, la scie nécessite une batterie chargée pour fonctionner. Veuillez recharger la batterie avant utilisation.

Comment entretenir la scie Kärcher CNS 1830?

Pour entretenir la scie, nettoyez régulièrement la lame et vérifiez qu'elle est bien affûtée. Rangez la scie dans un endroit sec et protégé.

Quelle est la longueur de coupe maximale de la Kärcher CNS 1830?

La longueur de coupe maximale de la scie Kärcher CNS 1830 est de 30 cm.

Puis-je utiliser la scie pour couper des matériaux autres que le bois?

La Kärcher CNS 1830 est principalement conçue pour le bois. Pour d'autres matériaux, veuillez consulter le manuel d'utilisation pour des recommandations spécifiques.

Comment remplacer la lame de la scie?

Pour remplacer la lame, dévissez le capuchon de protection, retirez la lame usagée et installez la nouvelle lame en suivant les instructions du manuel d'utilisation.

La scie est-elle couverte par une garantie?

Oui, la Kärcher CNS 1830 est généralement couverte par une garantie de 2 ans à partir de la date d'achat. Veuillez conserver votre preuve d'achat.

Comment signaler un problème avec la scie?

Si vous rencontrez des problèmes avec la scie, contactez le service client de Kärcher avec votre numéro de modèle et votre preuve d'achat pour obtenir de l'aide.

MODE D'EMPLOI CNS 1830 Battery Kärcher

Consignes de sécurité 42

Utilisation conforme 53

Protection de l'environnement 53

Accessoires et pièces de rechange 53

Étendue de livraison. 53

Dispositifs de sécurité 54

Symboles sur l'appareil 54

Vêtements de protection 55

Description de l'appareil 5

Montage 55

Mise en service 55

Utilisation 56

Transport 58

Stockage 58

Entretien et maintenance 58

Dépannage en cas de défaut 59

Garantie 60

Caractéristiques techniques 60

Valeur de vibrations : 60

Déclaration de conformité UE 60

Remarques générales

Veuillez lire ces consignes de sécurité, ce manuel

d'instructions original, les consignes de sécurité jointes au

bloc-batterie et le manuel d'instructions original joint à votre bloc-batterie/chargeur avant la première utilisation de votre appareil. Suivez ces instructions.

Conservez les documents pour une utilisation ultérieure ou pour le propriétaire suivant.

Outre les remarques dans ce manuel d'utilisation, vous devez en compte les directives générales de sécurité et les directives pour la prévention des accidents du législateur.

Consignes de sécurité

Risque de blessures très élevé lors des travaux avec les tronçonneuses en raison des vitesses de chaînes élevées et des dents de scie très tranchantes. Observez impérativement les mesures de sécurité et les règles de conduite avant de travailler avec les tronçonneuses.

Outre les consignes de sécurité mentionnées, respectez les prescriptions nationales en termes de formation et de sécurité (p. ex. des autorités, syndicats professionnels ou caisses sociales). L'utilisation des tronçonneuses peut être soumise à des prescriptions locales précisant des créneaux horaires à respecter (journée ou saison). Observez les directives locales.

Niveau de danger

• Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

Avertissement

• Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

• Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

Attention

• Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Avertissement

• Veuillez conserver toutes les consignes de sécurité et les instructions.

Tout manquement au respect des consignes de sécurité et des instructions risque de provoquer une électrocution et/ou de graves blessures. Veuillez conserver toutes les consignes de sécurité et les instructions fournies en cas de besoin à l'avenir.

Le terme « Outil électrique » utilisé dans les consignes de sécurité

rite se réfère aux outils électriques fonctionnant sur secteur (avec cordon secteur) et aux outils électriques fonctionnant sur batteries (sans cordon secteur).

Sécurité de l'espace de travail

a Notre plage de travail doit toujours être propre et bien éclairée. Des plages de travail désordonnées ou non éclairées risquent de provoquer des accidents.

Ne travailliez pas avec l'outil électrique dans des atmosphères explosibles dans lesquelles se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles qui peuvent enflammer la poussière ou les vapeurs.

c Tenez les enfants et toute autre personne à l'écart lors de l'utilisation de l'outil électrique. Toute distraction risquerait de vous faire perdre le contrôle de l'appareil.

Sécurité électrique

La fiche de connexion de l'outil électrique doit entrer dans la prise. La fiche ne doit en aucun cas être modifiée. N'utilisez pas d'adaptateur avec les ou

Outils électriques mis à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque d'une électrocution.

b Evitez tout contact corporel avec des surfaces reliées à la terre telles que les tuyaux, chauffages, cuisinières et réfrigérateurs. Risque très élevé d'électrocution si votre corps est relié à la terre. c Conservez les outils électriques à l'abri de la pluie ou de l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque d'une électrocution. d Ne débranchez pas le câble pour porter l'outil électrique, le suspendre ou pour retirer la fiche de la prise. Tenez le câble à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pièces de l'appareil en mouvement. Tout câble de raccordement endommagé ou emmêlé augmente le risque d'une électrocution. e Si vous travailliez avec un outil électrique à l'extérieur, utilisez uniquement un câble de rallonge adapté à une utilisation en extérieur. L'utilisation d'un câble de rallonge conçu pour l'ex

exterieur réduit le risque d'une électrocution.

Si l'utilisation de l'outil électrique dans un environnement humide est inévitable, utilisez un disjoncteur de courant de défaut. L'utilisation d'un disjoncteur de courant de défaut réduit le risque d'une électrocution. 3 Sécurité des personnes à Soyez vigilants et attentifs à ce que vous faites et travailliez prudemment avec tout outil électrique. N'utilisez pas d'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention lors de l'utilisation d'un outil électrique peut causer de graves blessures. b Portez un équipement de protection individuelle et toujours des lunettes de protection. Le port d'un équipement de protection individuelle tel qu'un masque anti-poussières, des chaussures de sécurité antidérapantes, un casque ou une protection auditive, selon le type et l'usage de l'outil électrique, réduit le risque de blessures. c Evitez toute mise en service involontaire. Assurez-

Assurez-vous que l'outil électrique est éteint avant de le brancher à l'alimentation électrique et/ou à la batterie, avant de le prendre ou de le porter. Si votre doigt se trouve sur l'interrupteur lorsque vous portez l'outil électrique ou si vous branchez l'appareil à l'alimentation électrique lorsqu'il est allumé, vous risquez de provoquer un accident.

d Retirez les outils de réglage ou la clé de serrage avant d’allumer l’outil électrique. Tout outil ou toute clé se trouvant sur une pièce de l’appareil en rotation risque de provoquer des blessures. e Evitez toute posture anormale. Garantissez une stabilité et maintenez l’équilibre. Cela vous permet de mieux contrôler l’outil électrique dans des situations inattendues. f Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Les cheveux, vêtements et gants doivent être tenus à l’écart des pièces en mouvement. Les vêtements larges, les gants, les bijoux ou les cheveux longs peuvent être happés.

par les pièces en mouvement.

S'il est possible d'installer des dispositifs d'aspiration ou de collecte de la poussière, assurez-vous qu'ils sont branchés et utilisés correctement. L'utilisation d'une aspiration de la poussière peut réduire les risques dus à la poussière.

Utilisation et traitement de l'outil électrique

a Ne surchargez pas l'appareil. Utilisez l'outil électrique spécialement adapté à votre travail. Un outil électrique approprié garantit un meilleur travail en toute sécurité dans la gamme de puissance indiquée. b N'utilisez pas d'outil électrique dont l'interrupteur est défectueux. Un outil électrique ne pouvant plus être allumé ou éteint est dangereux et doit être réparé. c Retirez la fiche de la prise et/ou retirez la batterie avant de procéder aux réglages de l'appareil, de remplacer les accessoires ou de ranger l'appareil. Cette mesure de précaution permet d'éviter tout démarrage intempestif de l'outil électrique.

d Conservez les outils ELECTRIQUES non utilisés hors de portée des enfants. Ne laissez pas des personnes qui ne sont pas familières avec l'appareil ou qui n'ont pas lu les instructions générales utiliser l'appareil. Les outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées. e Prenez soin de vos outils électriques. Vérifiez si les pièces mobiles fonctionnent parfaitement et ne coincent pas, si des pièces sont cassées ou tellement endommagées que le fonctionnement de l'outil électrique en est entravé. Faites réparer toute pièce endommagée avant d'utiliser l'appareil. Nombre d'accidents proviennent d'outils électriques mal entretenus. f Veillez à ce que les outils de coupe soient toujours propres et bien tranchants. Les outils de coupe soigneusement entretenus avec des bords de coupe tranchants coincent moins et peuvent être guidés plus facilement. g Utilisez les outils ELECTRIQUES, les accessoires, les outils d'insertion, etc.

conformément à ces instructions. Tenez alors compte des conditions de travail et de l'opération à exécuter. Tout usage des outils électriques pour des utilisations autres que celles prévues peut provoquer des situations dangereuses.

5 Utilisation et entretien des blocs-batteries

a Chargez le bloc-batterie exclusivement avec les chargeurs autorisés par le fabricant. Les chargeurs qui ne sont pas adaptés pour le bloc-batterie correspondant risquent de provoquer un incendie. b Utilisez l'appareil exclusivement avec un bloc-batterie adaptable. Toute autre utilisation d'un autre bloc-batterie peut entraîner des blessures et des incendies. c Tenez le bloc-batterie non utilisé à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou de tout autre petit objet métallique qui risqueraient de provoquer un court-circuit. Un court-circuit peut provoquer un incendie ou une explosion. d Dans certaines circonstances, du liquide peut s'échapper du bloc-batter

. Evitez tout contact avec ce liquide. Si le liquide entre en contact avec votre peau, rincez soigneusement avec de l'eau. Si le liquide entre en contact avec vos yeux, consultez immédiatement un médecin. Le liquide de la batterie peut provoquer des éruptions et brûlures cutanées.

6 Service

Faites réparer votre outil électrique uniquement par un personnel spécialisé qualifié et en utilisant uniquement des pièces de rechange d'origine. Cela permet de garantir le maintien de la sécurité de l'appareil.

Consignes de sécurité supplémentaires

Remarque • Dans certaines régions, des directives peuvent restreindre l'utilisation de l'appareil. Laissez-vous conseiller par l'administration locale.

DANGER - Danger de mort par coupures suite à des mouvements non contrôlés de l'appareil. Gardez les parties du corps à l'écart des pièces en mouvement. Risque de blessures par projection ou chute d'objets. N'utilisez jamais l'appareil s'il y a des personnes, en

particulier des enfants ou des animaux, dans un rayon de 15 m. • Toute modification sur l'application est interdite.

AVERTISSEMENT • Les enfants et les personnes qui n'ont pas pris connaissance de ces instructions ne peuvent pas utiliser cet appareil. Des dispositions locales peuvent limiter l'âge de l'utilisateur. • Vous devez avoir une vue sans obstruction sur la plage de travail afin de détecter les dangers eventuels. Utilisez l'appareil exclusivement sous un bon éclairage. • Avant de l'utiliser, assurez-vous que l'appareil, tous les éléments de commande, y compris le frein de chaîne et les dispositifs de sécurité, fonctionnent correctement. Vérifiez que les fermetures ne sont pas desserrées, assurez-vous que toutes les protections et les poignées sont correctement et solidement attachées. N'utilisez pas l'appareil si il n'est pas dans un état impeccable. • N'exploitez jamais l'appareil si l'interrupteur principal sur la poignée ne s'allume ou ne s'éteint pas correctement. • Remplacez les pièces usées ou endommagées avant de mettre l'appareil en service. • Risque de rebond d'à une perte d'équilibre. Évitez une position anormale du corps, garantissez une stabilité

et maintenez l'équilibre. • Arrêtez immédiatement l'appareil et vérifiez s'il est endommagé ou identifiez la cause de la vibration si l'appareil est tombé, a reçu un coup ou vibre anormalement. Faites réparer les dommages par le service après-vente agréé ou remplacez l'appareil.

PRECAUTION • Portez une protection complète des yeux et des oreilles, des gants solides ainsi qu'une protection de la tête lors de l'utilisation de l'appareil. Portez un masque si le travail génére de la poussière.

• Lorsque vous travaillez avec l'appareil, portez des pantalons longs et lourds, des chaussures solides et des gants bien ajustés. Ne travaillez jamais pieds nus. Ne portez pas de bijoux, de sandales ou de pantalons courts. - Risque de blessures en cas d'entraînement de vêtements larges, de cheveux ou de bijoux par des pièces mobiles de l'appareil. Tenez vêtements et bijoux éloignés des pièces mobiles de la machine. Attachez les cheveux longs. - La protection auditive peut limiter votre capacité à entendre les signaux d'avertissement, soyez donc attentifs aux dangers éventuels à proximité et dans votre plage de travail. - Utilisez exclusivement les accessoires et pièces de rechange autorisés par le fabri

cant. Les accessoires et pièces de rechange originaux garantissent le fonctionnement sûr et sans défaut de votre appareil.

Consignes de sécurité des tronçonneuses

• Gardez toutes les parties du corps à l'écart de la chaîne de sciage lorsque l scie est en marche. Avant de démarrer la scie, assurez-vous que la chaîne de sciage ne touche rien. En cas de travaux avec une tronçonneuse, les vêtements ou des parties du corps peuvent être happés par la chaîne de sciage, suite à un moment d'inattention.

Tenez toujours la tronçonneuse de la main droite sur la poignée arrêt et avec la main gauche sur la poignée avant. Si vous tenez la tronçonneuse dans l'autre sens, vous augmentez le risque de blessures et cela est interdit.

L'outil doit uniquement être tenu au niveau des surfaces de préhension isolées car la chaîne de sciage peut entrer en contact avec des câbles cachés. Les chaînes de sciage qui entrent en contact avec un fil conducteur de tension mettent les pièces métalliques de l'outil électrolyque sous tension et risquent d'ex

Exposer l'utilisateur à une électrocution.

• Portez des lunettes de protection et une protection auditive. Il est commandé d'utiliser autres équipements de protection de la tête, des mains, des jambes et des pieds. Des vêtements de protection appropriés réduisent le risque de blessures dues à la projection de copeaux ou en cas de contact accidentel avec la chaîne de sciage.
• Ne travaillez pas avec la tronçonneuse sur un arbre. Risque de blessures lors de l'utilisation sur un arbre. Veillez toujours à garantir une surface stable et utilisez la tronçonneuse uniquement si vous vous trouvez sur un sol stable, plat. Un sol glissant ou une surface d'appui instable comme p. ex. sur une échelle risquent d'entraîner une perte d'équilibre ou de contrôle de la tronçonneuse.
• En cas de découverte d'une branche se trouvant sous tension, s'attendre à ce qu'elle rebondisse. Si la tension se libère dans les fibres de bois, la branche tendue risque de heurter l'opérateur et/ou de lui faire perdre le contrôle de la tronçonneuse.
• îne de sciage et de vous heurter ou de vous faire perdre l'équilibre.
• Portez la tronçonneuse par la poignée avant lorsqu'elle est débranchée, la chaîne de sciage orientée à l'opposé de votre corps. Lors du transport ou du rangement de la tronçonneuse, remettez toujours le protecteur en place. Une manipulation soigneuse de la tronçonneuse réduit la probabilité de tout contact accidentel avec la chaîne de sciage qui tourne. Suivez les instructions relatives au graissage, à la tension de la chaîne et au remplacement des accessoires. Toute chaîne tendue ou graissée de façon inappropriée peut soit rompre, soit augmenter le risque de rebond.
• Les poignées doivent être sèches, propres et exemptes d'huile et de graisse. Des poignées grasses, huileuses sont glissantes et entraînent la perte de contrôle.
• Ne sciez que du bois. N'utilisez pas la tronçonneuse

pour d'autres travaux que ceux auxquels elle est destinée. Exemple : n'utilisez pas la tronçonneuse pour scier du plastique, pour la maçonnerie ou avec matériaux de construction qui ne sont pas en bois. L'utilisation de la tronçonneuse pour des travaux non conformes peut être à l'origine de situations dangereuses.

Origines et évitement d'un rebond

Un rebond peut se produire lorsque la pointe du rail de guidage entre en contact avec un objet ou si le bois se plie et si la tronçonneuse se coince dans la coupe.

Tout contact avec la pointe du rail de guidage peut, dans certains cas, entraîner une réaction inattendue vers l'arrière, au cours de laquelle le rail de guidage est projeté vers le haut et en direction de l'opérateur.

Le coincement de la chaîne de sciage sur l'arête supérieure du rail de guidage peut rapidement repousser le rail en direction de l'opérateur.

Chacune de ces réactions peut entraîner une perte de contrôle de la scie et blesser gravement l'opérateur. Ne comptez pas uniquement sur les dispositifs de sécurité intégrés dans la tron-

connexe. En tant qu'utilisateur d'une tronçonneuse, vous devez prendre les différentes mesures nécessaires pour pouvoir travailler sans vous blesser ni provoquer d'accident.

Le rebond est la conséquence d'une utilisation non conforme et erronée de l'outil électrique. Il peut être évité en prenant les mesures de précaution appropriées, comme décrit ci-après :

Tenez la scie fermement avec les deux mains, le pouce et les doigts entourant la poignée de la tronçonneuse. Positionnez votre corps et les bras de telle sorte que vous puissiez résister aux forces du rebond. Si les mesures appropriées sont prises, l'opérateur pourrait maîtriser les forces du rebond. Ne lâchez jamais la tronçonneuse. - Évitez toute posture anormale et ne sciez pas à bras levés. Cela permet d’éviter tout contact involontaire avec la pointe du rail et un meilleur contrôle de la tronçonneuse en cas de situations inattendues. Utilisez toujours les rails de rechange et les chaînes de sciage commandés par le fabricant. Des rails de re-change et des chaînes de sciage inappropriés peuvent

provoquer une rupture de la chaîne et/ou un rebond.

• Référez-vous aux instructions du fabricant pour l'aiguisage et la maintenance de la chaîne de sciage. Des limiteurs de profondeur trop bas augmentent le risque de rebond.

Consignes de sécurité supplémentaires pour les scies à chaîne

Remarque • Karcher commande de scier les troncs d'arbre sur un chevalet lors de la première utilisation. • Lorsque vous utilisez la tronçonneuse, conservez une trousse de premiers soins pour les grosses plaies et un moyen d'appeler à l'aide. Une trousse de premiers soins plus grande et plus étendue devrait être approximativement.

AVERTISSEMENT • Veillez à ce que votre aire de travail soit stable et propre et planifiez un chemin de retraite devant les branches en chute avant d'utiliser l'appareil. • Méfiez-vous des vapeurs de lubrifiant et de la sciure de bois. Si nécessaire, portez un masque ou un appareil respiratoire. • Tenez systématiquement la tronçonneuse à deux mains. Tenez les poignées avec votre pouce d'un côté et vos doigts de l'autre côté. Tenez la poignée arrière avec la main droite et la poignée avant avec

la main gauche. • Risque de blessures. N'apportez aucune modification sur l'appareil. N'utilisez pas l'appareil pour piloter des accessoires ou dispositifs qui ne sont pas commandés par le fabricant de l'appareil.

• Avant d'allumer l'appareil, assurez-vous que la chaîne de scie ne touche aucun objet.
• Blessure grave ou mort si une châne mal tendue sort du rail de guidage. Vérifiez la tension de la châne avant chaque utilisation. La longueur de la châne dépend de la température. Assurez-vous que toutes les protections, les poignées et la butée à griffe sont correctement fixées et en bon état. Risque de blessures graves si la méthode de travail est incorrecte :
• Vous devez être vigilant en tout temps et maîtriser votre aire de travail lorsque vous travaill èce. Abattre un arbre nécessite une aire de travail plus grande que la coupe en longueur, p. ex.
• Ne sciez jamais avec votre corps aligné avec le rail de guidage et la chaîne. Vous réduisez ainsi le risque d'être heurté par la chaîne à la tête ou au corps lors d'un rebond.
• Ne balancez pas la scie, laissez la chaîne faire le travail, maintenez la chaîne bien affûtée et n'essayez pas de forcer la chaîne dans la coupe.
• Ne pas appliquer de pression sur la scie à la fin de la coupe. Préparez-vous à soulager la scie quand elle a coupé le bois. N'arrêtez pas la tronçonneuse pendant le sciage. Laissez la scie en marche jusqu'à ce qu'elle ait terminé la coupe.
• Familiarisez-vous avec votre nouvelle tronçonneuse en effectuant des coupes simples dans du bois supporté en toute sécurité. Répétez cette opération si vous n'avez pas utilisé votre tronçonneuse pendant longtemps. - Ne sciez pas des vignes et/ou des buissons d'un diamètre inférieur à 75 mm.
• Eteignez l'appareil, bloquez le frein de chaîne, retirez le bloc-batterie et assurez-vous que toutes les pièces mobiles sont complètement arrêtées :
• Avant de nettoyer l'appareil ou d'enlever une obstruction.
• Laisser l'appareil sans surveillance.
• Avant de monter ou de retirer des accessoires.
• Avant de vérifier, nettoyer ou travailler sur l'appareil.

△PRECAUTION • La tronconneuse est un apparéil lourd. Les

Les personnes qui utilisent la tronconneuse doivent être en bonne condition physique et en bonne santé. Vous devez disposer d'une bonne vue, de souplesse, d'un bon équilibre et de dextérité. En cas de doute, n'utilisez pas la tronconneuse. Lorsque vous travaillez avec l'appareil, portez toujours un casque de sécurité avec visière à grille afin de réduire le risque de rebond au visage et à la tête.

Avertissement

• Même si l'appareil est utilisé comme prévu, il y a encore certains risques résiduels. Les risques suivants peuvent être générés lors de l'utilisation de l'appareil :
• Une vibration peut causer des blessures. Pour chaque travail, utilisez l'outil approprié, utilisez les poignées prévues et limitez le temps de travail et l'exposition. Le bruit peut causer des lésions auditives. Portez une protection auditive et limitez la sollicitation. Risque de coupures par contact avec les dents exposées de la chaîne.
• Risque de coupures dues à des mouvements brusques ou imprévisibles ou au rebond du rail de guidage.

Risque de coupures/blessures dues à des pièces se détachant de la chaîne. - Blessures causées par des objets projetés (copeaux de bois, éclats de bois). - Inspiration de poussières et de particules. - Contact de la peau avec du lubrifiant/de l'huile.

Réduction des risques △precaution

• Une durée d'utilisation prolongée de l'appareil peut provoquer des troubles circulatoires au niveau des mains en raison des vibrations. Il est impossible de définir une durée de validité générale pour l'utilisation car elle dépend de nombreux facteurs d'influence : Tendance personnelle à souffrir d'une mauvaise circulation sanguine (doigts souvent froids, démangeaisons dans les doigts)
• Basse température ambiantes. Portez des gants chauds pour protégervos mains.
• Circulation sanguine entravée par une saisie trop ferme.
• Un usage en continu est plus dangereux qu’une utilisation interrompue par des pauses. Consultez un médecin en cas d’utilisation régulière et de longue durée de l’ordinateur ou d’apparition répétée de symptômes.

tels que les démangeaissons dans les doigts, les doigts froids.

Utilisation conforme

Utilisation non conforme

Danger de mort par des coupures

Utilisez l'appareil uniquement conformément à l'usage prévu.

• La tronçonneuse est concèse exclusivement pour une utilisation privée.
• La tronçonneuse est prévue pour le travail en plein air uniquement. Pour des raisons de sécurité, la tronçonneuse doit toujours être tenue fermement à deux mains.
• La tronçonneuse a été développée pour scier des branches, des troncs et des poutres. La longueur de coupe du rail de guidage détermine le diamètre maximal possible du matériel scié.
• La tronçonneuse ne doit être utilisée que pour couper du bois.
• Ne pas utiliser la tronçonneuse dans un environnement mouillé ni en cas de pluie. Utiliser la tronçonneuse uniquement dans un environnement bien éclairé.
• Les changements et les modifications non autorisées par le fabricant sur l'appareil sont interdits pour des raisons de sécurité.

Toute autre utilisation est interdite. L'utilisateur est seul responsable des risques découlant d'une utilisation non autorisée.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kärcher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.karcher.com.

Étendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifie que le contenu de la livraison est complet. Si un accessoire manque ou en

En cas de dommage au transport, veuillez informer tout distributeur.

Dispositifs de sécurité

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité seront à vous protéger. Ne modifiez, ni ne contournez jamais les dispositifs de sécurité.

Chaîne à faible risque de rebond

Une chaîne avec un faible risque de rebond réduit la probabilité de rebond.

Les dents-rabot (lames de prise) devant chaque dent de la scie empêchent les dents de la scie de s'engager trop profondément dans la zone de rebond, réduisant ainsi l'intensité du rebond.

Lors du bouclage de la chaîne, cette fonction de sécurité risque d'être désactivée. Si les performances de la scie se détériorent, la chaîne doit être remplacée pour des raisons de sécurité. Pour les pièces de rechange, utiliser uniquement la combinaison de rail de guidage et de chaîne recommandée par le fabricant.

Rails de guidage

Pour les rails de guidage dont les pointes ont un petit rayon, le risque de rebond est généralement réduit. Par conséquent, utiliser un rail de guidage avec une chaîne adaptée à la tâche, qui soit juste assez longue. Des rails de guidage plus longs augmentent les risques de perte de contrôle pendant le sciage.

Vérifier la tension de la chaîne avant chaque utilisation (voir le chapitre Vérifier la tension de la chaîne). Si la tension de la chaîne n'est pas correctement réglée, le sciage de branches plus petites (plus minces que la longueur totale du rail de guidage) augmente le risque de chute de la chaîne.

Loquet de chaîne

Si la chaîne se desserre ou se déchire, le loquet empêche la chaîne d’être projetée dans la direction de l’utilisateur.

Butée à griffe

La butée à griffe intégrée peut être utilisée comme point d'appui pour donner à la tronçonneuse une stabilité lors de la coupe.

Lors du sciage, pousser l'appareil vers l'avant jusqu'à ce que les broches pénètrent dans le bord du bois. Si la poignée arrêt est déplacée vers le haut ou vers le bas dans le sens de la coupe, la fatigue physique lors du travail avec la tronçonneuse est réduite.

Frein de chaîne

Les freins de chaîne sont utilisés en cas de danger pour immobiliser rapidement la chaîne.

Si le protège-main/levier de frein de chaîne est poussé dans la direction du rail de guidage, la chaîne doit s'arrêter immédiatement.

Le frein de chaîne ne peut pas empêcher un rebond, néanmoins il réduit le risque de blessure si le rail de guidage heurte l'utilisateur en cas de rebond.

Le bon fonctionnement du frein de chaîne doit être vérifié avant chaque utilisation de l'appareil (voir le chapitre Contrôler le fonctionnement du frein de chaîne).

Symboles sur l'appareil

!	Symbole d'advertissement général
	Veuillez dire le manuel d'utilisation et toutes les consignes de sécurité avant la mise en service.
	Pendant le travail avec l'appareil, portez un casque et une protection oculaire et auditive appropriées.
	Pendant le travail avec l'appareil, portez des chaussures de sécurité anti-déra-pantes.
	Pendant le travail avec l'appareil, portez des gants anti-dérapants et résistants.
	Danger de mort par rebond de la tron-conenne. Ne touchez jamais les objets à scier avec la pointe du rail de guidage.
	Danger de mort dû aux mouvements in-controlés de la tronconenne. Tenez sys-tématiquement la tronconenne à deux mains.
	Danger de mort dû aux mouvements in-controlés de la tronconenne. Ne tenez jamais l'appareil avec une seule main.
	N'exposez pas l'appareil à la pluie ou à des conditions humides.
101 dB	Le niveau de pression acoustique garanté indiqué sur l'étiquette est de 101 dB.
	Le frein de chaîne est reliché.
	Le frein de chaîne est serré et la chaîne de scie bloquée.
	Tournier pour ajuster la tension de la chaîne : = tendre la chaîne = détendre la chaîne
	Sens de marche de la chaîne (le mar-quage est sous le carter)
	Verrouiller le bouton de tension de la chaîne
	Déverrouiller le bouton de tension de la chaîne

Vêtements de protection

DANGER de mort par des coupures. Portez des vêtements de protection adaptés lors de travaux sur l'appareil. Observez les directives locales de prévention des accidents.

Casque

Lorsque vous travaillez avec l'appareil, portez un casque de sécurité approprié, conforme à la norme EN 397 et portant le marquage CE.

Lorsque vous travaillez avec l'appareil, portez une protection auditive conforme à la norme EN 352-1 et portant le marquage CE.

Pour vous protéger contre les éclats de bois, portez des lunettes de protection appropriées et conformes à la norme EN 166 ou marquées CE. Ou portez une visière de casque conforme à la norme EN 1731 et portant le marquage CE.

Des casques avec protection auditive intégrée et visière sont disponibles dans le commerce spécialisé.

Veste pour tronçonneuse

Lorsque vous travaillez avec l'appareil, portez un protège-buste conforme à la norme EN 381-11 et portant le marquage CE.

Gants de protection

Lors de l'utilisation de l'appareil, portez des gants de protection appropriés avec un équipement de protection contre les coupures conforme à la norme EN 381-7 et portant le marquage CE.

Protège-jambes

Lorsque vous travaillez avec l'appareil, portez des protège-jambes appropriés avec une protection intégrale conformes à la norme EN 381-5 et portant le marquage CE.

Chaussures de sécurité

Lorsque vous travaillez avec l'appareil, portez des chaussures de sécurité antidérapantes conformes à la norme EN 20345 et portant l'image d'une tronçonneuse. Cela garantit la conformité des chaussures de sécurité à la norme EN 381-3.

Si vous utilisez la tronçonneuse occasionnellement, si le sol est plat et qu'il y a peu de risque de trébucher ou de se coincer dans les buissons, vous pouvez utiliser des chaussures de sécurité avec embouts en acier et guêtres protectrices conformes à la norme EN 381-9.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement complet. L'étendue de livraison varie selon les modèles (voir l'emballage).

Illustration, voir pages graphiques illustration a

① Chaîne ② Rail de guidage 3 Butée à griffe 4 Couvercle du réservoir d'huile de chaîne 5 Protège-main/levier du frein de chaîne 6 Poignée arrière 7 Interrupteur principal

8 Touche de déverrouillage de l'interrupteur principal Touche de déverrouillage du bloc-batterie 10 Cache ① Poignée avant 12Bague de réglage de la tension de chaîne 13Bouton de tension de la chaîne 14Loquet de chaîne 15 Plaque signalétique 16Huile de chaîne 17 Garde-chaine 18*Bloc-batterie Battery Power 18V 19*Chargeur rapide Battery Power 18V

• en option

Bloc-batterie

L'appareil peut être exploité avec un bloc-batterie Kärcher Battery Power 18 V.

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez sur la chaîne.

1. Desserrer le bouton de tension de la chaîne et retirer le cache.

Illustration b

1. Placer la chaîne sur le rail de guidage. Tenir compte du sens de rotation de la chaîne.

1. Placer la chaîne autour du pignon et insérer le rail de guidage.

1. Placer le cache et serrer le bouton de tension de la chaîne.

1. Réglage de la tension de chaîne (voir chapitre Régler la tension de la chaîne).
2. Installer le garde-chaine.

Remplissage du réservoir d'huile de chaîne

1. Si nécessaire, nettoyer la zone autour de l'orifice de remplissage pour éliminer la suie et la saleté.
2. Retirer le couvercle du réservoir d'huile de chaîne. Illustration G
3. Remplir lentement l'huile de chaîne dans le réservoir.

1. Si nécessaire, absorber l'huile de chaîne renversée avec un chiffon.
2. Fermer le réservoir d'huile de chaîne avec le couvercle.

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez sur la chaîne.

1. Retirer le garde-chaine. Illustration I
2. Tirer doucement sur la chaîne. Illustration J La distance entre le rail de guidage et la chaîne doit être 3-4 mm.
3. Si nécessaire, régler la tension de la chaîne (voir le chapitre Régler la tension de la chaîne).

Montage du bloc-batterie

1. Pousser le bloc-batterie dans le logement de l'appareil jusqu'à ce que son enclenchement soit audible. Illustration K

Commande de base

1. Examiner l'arbre et les branches pour voir s'il est endommagé
2. Retirer le garde-chaine.
3. Tenir l'appareil fermement à deux mains.

Démarrer l'appareil

1. Tirer le protège-main/levier de frein de chaîne dans la direction de la poignée.

Le frein de chaîne est relâché.

1. Appuyer sur la touche de déverrouillage de l'interrupteur principal.

1. Appuyer sur l'interrupteur principal.

L'appareil démarre.

Interrompre le fonctionnement

1. Relacher l'interrupteur principal. L'appareil s'arrête.
2. Pousser le protège-main/levier de frein de chaîne dans la direction du rail de guidage.

Le frein de chaîne est serré et la chaîne de scie bloquée.

1. Retirer le bloc-batterie de l'appareil (Chapitre Dépose du bloc-batterie).

Position de travail

Mouvements incontrôlés de la tronçonneuse

Danger de mort par des coupures

Planifier la coupe avant de scier et reconnaître les dangers.

Toujours tenir la tronçonneuse fermement des deux mains.

• Ne pas guider la tronçonneuse dans l'axe du corps. Illustration O
• Guider la tronçonneuse sur le côté du corps afin qu'aucune partie du corps ne dépasse dans la zone de mouvement de la tronçonneuse. Garder le plus de distance possible par rapport au matériel scié.
• Ne jamais travailler sur une échelle ou dans un arbre.
• Ne jamais travailler dans des endroits instables.

Mouvements inconnus de la tronconneuse

Danger de mort par des coupures

Planifier la coupe avant de scier et reconnaître les dangers.

Toujours tenir la tronçonneuse fermement des deux mains.

Pour le tirage/contrecoup, il s'agit d'un effet qui se produit en principe dans le sens opposé à celui de la chaîne sur le matériel scie.

Tirage 2 Recul

Lors du sciage avec la face inférieure du rail de guidage - coupe à coup droit, si la chaîne se bloque ou heurte un objet solide dans le bois, la tronçonneuse peut être tirée par à-coups sur le matériel scié.

• Pour éviter tout tirage, toujours appliquer la butée à griffe correctement.

Lors du sciage avec la face supérieure du rail de guidage - coupe à revers - si la chaîne se bloque ou heurte un objet solide dans le bois, la tronçonneuse peut être refoulée en direction de l'utilisateur.

Pour éviter un recul :

• Ne pas coincer la face supérieure du rail de guidage.
• Ne pas tordre le rail de guidage dans la coupe.

Mouvements incontrôlés de la tronçonneuse

Danger de mort par des coupures

Planifier la coupe avant de scier et reconnaître les dangers.

Toujours tenir la tronconneuse fermement des deux mains.

Lors d'un recul, la tronconneuse est projetée brusquement et de manière incontrôlable en direction de l'utilisateur.

Un recul survient lorsque p. ex. la chaîne de scie située dans la partie supérieure du rail de scie rencontre involontairement un obstacle ou est coincée.

Illustration q

• Tenir toute la tronçonneuse de façon à pouvoir résister aux forces de recul. Ne pas lâcher la tronçonneuse. Lors du sciage, ne pas se pencher trop en avant.
• Ne pas porter la tronçonneuse au-dessus du niveau des épaules.
• Toujours attendre que la chaîne ait atteint sa vitesse maximale et scier à plein régime.
• Ne pas scier avec la pointe du rail de scie.
• Introduire le rail de guidage dans une coupe entamée avec la plus grande attention.
• Préter attention à la position du tronc et aux forces qui peuvent fermer le jeu de coupe et coincer la chaîne.
• Ne jamais couper plusieurs branches en même temps pour ébrancher.
• Ne travailler qu’avec une chaîne acérée et correctement tendue. Utiliser une chaîne à faible risque de recul et un rail de guidage avec un petit chamelon de rail.

Arbre en chute

Danger de mort

L'abattage des arbres ne peut être effectué que par des personnes spécialement formées.

Lorsque vous planifiez le sens de chute, tenez compte des points suivants :

• La distance jusqu'à la prochaine aire de travail doit être d'au moins 2,5 longueurs d'arbre.
• Ne pas effectuer d'abattage par vent fort. L'arbre peut tomber de manière incontrôlée.
• Déterminer le sens de chute en fonction de la croissance de l'arbre, du terrain (pente) et des conditions météorologiques.
• Toujours laisser tomber l'arbre dans un espace de croissance, jamais sur d'autres arbres.

Prévoir un chemin de retraite pour chaque employé. S'applique ici :

• Etablir le chemin de retraite à environ en biais du sens de la chute.

Illustration r

• Libérer le chemin de retraite des obstacles.
• Ne placer aucun outil ni équipement sur le chemin de retraite. Lorsque vous travailliez sur une pente raide, planifiez le chemin de retraite parallèlement à la pente. Lorsque vous utilisez le chemin de retraite, surveillez les branches qui tombent et observez les cimes.

Préparer la zone de travail sur le tronc

1. Débarrasser la zone de travail sur le tronc des branches gênantes, des broussailles et des obstacles. Bonne stabilité assurée.
2. Nettoyer soigneusement le pied du tronc, avec la hache par exemple. Le sable, les cailloux et autres corps étrangers rendent la chaîne sans tranchant.
3. Enlever les grosses racines.

Couper les racines perpendiculairement.

b) Couper les racines horizontalement. c) Retirer le morceau de racine de la zone de travail.

Arbre en chute

Danger de mort

L'abattage des arbres ne peut être effectué que par des personnes spécialement formées.

1. Assurez-vous que personne ne soit mis en danger par la chute de l'arbre. Les appels peuvent ne pas ê l'abattage peuvent être présentes.
2. Placer l'entaille à angle droit du sens de chute. À Le plus prè

b Faire une coupe oblique (coupe du toit) avec un angle d'environ 45 - 60°.

1. Définir la coupe d'abattage. a Appliquer la coupe d'abattage parallèlement à la coupe de la semelle et au moins 50 mm plus haut.

b Effectuer la coupe d'abattage jusqu'à ce qu'il reste une charnière d'au moins 50 mm de large. La charnière empêche l'arbre de tourner et de tomber dans la mauvaise direction. Lorsque la coupe d'abattage se rapproche de la charnière, l'arbre devrait commencer à tomber.

1. S'il y a un risque que l'arbre ne tombe pas dans la direction voulue ou se balance vers l'arrière et que la chaîne se coince, ne pas continuer la coupe d'abattage. Utiliser des cales pour élargir la coupe et laisser tomber l'arbre dans la direction souhaitée.
2. Lorsque l'arbre commence à tomber, stopper la tronçonneuse de la coupe.
3. Éteindre l'appareil.
4. Serrer le frein de chaîne.
5. Déposer la tronçonneuse.
6. Suivre le chemin de retrait prévu.

Mouvements incontrôlés de la tronçonneuse et du matériel scié

Coupures potentiellement mortelles, blessures causées par du matériel scié

Planifier la coupe avant de scier et reconnaître les dangers.

Toujours tenir la tronçonneuse fermement des deux mains.

Du bois sous tension est créé lorsqu'un tronc, une branche, une souche enracinée ou un jeune arbre d'un autre bois est tiré sous tension.

1. Préter attention au bois sous tension, car il risque de revenir à sa position initiale.

Illustration u

1. Scier avec précaution le bois sous tension du côté pression (voir aussi le chapitre Couper à longueur le tronc sous tension).

Recul

Coupures potentiellement mortelles

Lors de l'ébranchage, veiller à ce que le rail de guidage/la chaîne ne se coince pas.

Modification de la répartition du poids lors de l'ébranchage

Risque de blessure due à un mouvement incontrôlé du tronc

Sélectionner la zone de travail de manière à éviter tout danger.

Ébrancher dans le sens de la pousse. Illustration W

Ébrancher de haut en bas. - Laisser les grosses branches au sol comme supports pour maintenir l'arbre au-dessus du sol. - Soutenir la tronçonneuse autant que possible. - Ne pas ébrancher en étant assis sur le tronc. - Ne pas scier avec la pointe du guide-chaine. - Faire attention aux branches qui sont sous tension. Scier les branches sous tension de bas en haut. - Ne jamais scier plusieurs branches à la fois. Enlever régulièrement les branches coupées de la zone de travail.

Mouvements incontrôlés de la tronçonneuse

Danger de mort par des coupures

Planifier la coupe avant de scier et reconnaître les dangers.

Toujours tenir la tronçonneuse fermement des deux mains.

Endommagement de la chaîne par contact avec le sol

S'assurer que la chaîne ne touche pas le sol. 1. Appliquer la tronçonneuse sur la butée à griffe. 2. Scier le tronc régulièrement.

Mouvement incontrôlé de la tronconnexe

Coupures potentiellement mortelles

Lorsque vous coupez à longueur des troncs sous tension, veillez à suivre l'ordre de coupe de décharge côte pression et de coupe de séparation côte traction.

Le tronc est supporté sur 2 côtes :

Pour la coupe de décharge côte pression, entailler le tronc par le haut sur env. 1/3 du diamètre du tronc.

Illustration x

b Appliquer par le bas la coupe de séparation côté traction.

Le tronc est soutenu sur 1 (:

Pour la coupe de décharge côté pression, entailler le tronc par le bas sur env. 1/3 du diamètre du tronc.

Illustration y

Appliquer par le haut la coupe de séparation côté traction.

Remarque

Dans le cas de longues périodes d'arrêt, déconnecter le bloc-batterie de l'appareil et le sécuriser contre toute utilisation intempestive.

1. Tirer la touche Déverrouillage bloc-batterie dans le sens du bloc-batterie.

1. Enforcer la touche de déverrouillage du bloc-batterie pour déverrouiller celui-ci.
2. Sortir le bloc-batterie de l'appareil.

Terminer l'utilisation

1. Retirer le bloc-batterie de l'appareil (Chapitre Dépose du bloc-batterie).
2. Nettoyer l'appareil (voir le chapitre Nettoyer l'appareil).

Non-observation du poids

Risque de blessure et d'endommagement

Observer le poids de l'appareil pour le transport.

Démarrage contrôlé

Coupures

Retirez la batterie de l'appareil avant le transport.

Transporter l'appareil uniquement muni d'un garde-chaine.

1. Enlever le bloc-batterie (voir le chapitre Dépose du bloc-batterie).
2. Pousser le protège-main/levier de frein de chaîne dans la direction du rail de guidage.

Le frein de chaîne est serré.

1. Installer le garde-chaine.

1. Ne porter l'appareil queavec la poignée et avec le rail de guidage vers l'arrière.
2. Vider le réservoir d'huile de chaîne pour les trajets longs.

Retirer le couvercle du réservoir d'huile de chaîne.

b Remplir l'huile de lubrification de la chaîne dans un récipient approprié. c Visser à fond le couvercle du réservoir d'huile de chaîne.

1. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement.

Non-observation du poids

Risque de blessure et d'endommagement

Tenir compte du poids de l'appareil pour le stockage.

Démarrage contrôlé

Coupures

Retirer la batterie de l'appareil avant le stockage.

Stocker l'appareil uniquement muni d'un garde-chaine.

1. Enlever le bloc-batterie (voir le chapitre Dépose du bloc-batterie).
2. Pousser le protège-main/levier de frein de chaîne dans la direction du rail de guidage.

Le frein de chaîne est serré.

1. Installer le garde-chaine.

1. Vider le réservoir d'huile de chaîne.

Retirer le couvercle du réservoir d'huile de chaîne.

b Remplir l'huile de lubrification de la chaîne dans un récipient approprié. c Visser à fond le couvercle du réservoir d'huile de chaîne.

1. Si l'appareil est stocké plus d'un mois, huiler la chaîne pour éviter la rouille.
2. Stocker l'appareil dans un endroit sec et bien aéré. Eloigner l'appareil des substances corrosives comme les produits chimiques de jardinage et les sels à dégeler. Ne pas stocker l'appareil à l'air libre.

Démarrage contrôlé

Coupures

Retirez la batterie de l'appareil avant tous les travaux sur l'appareil.

Chaîne acérée

Coupures

Portez des gants de protection lorsque vous travaillez sur la chaîne.

Nettoyer l'appareil

1. Retirer le bloc-batterie (voir le chapitre Dépose du bloc-batterie).
2. Utiliser une brosse pour nettoyer la chaîne de débris et de saleté.

Illustration AA

1. Nettoyer le boîtier et les poignées avec un chiffon doux et sec.
2. Vérifier le fonctionnement du frein de chaîne après chaque nettoyage (voir le chapitre Contrôler le fonctionnement du frein de chaîne).

Avant chaque mise en service

Avant chaque mise en service, les activités suivantes doivent être effectuées :

• Vérifier le niveau de l'huile de chaîne et faire l'appoint si nécessaire (voir le chapitre Remplissage du réservoir d'huile de chaîne).
• Vérifier la tension de la chaîne (voir le chapitre Vérifier la tension de la chaîne).
• Vérifier que la chaîne est suffisamment acérée, la remplacer si nécessaire (voir le chapitre Remplacer la chaîne et le rail de guidage).
• Vérifier que l'appareil n'est pas endommagé.
• Vérifier que tous les boulons, écrous et vis sont bien serrés.
• Vérifier le fonctionnement du frein de chaîne (voir le chapitre Contrôler le fonctionnement du frein de chaîne).

Toutes les 5 heures de service

• Vérifier le fonctionnement du frein de chaîne toutes les 5 heures de service (voir le chapitre Contrôler le fonctionnement du frein de chaîne).

Contrôler le fonctionnement du frein de chaîne

1. Démarrer l'appareil.
2. Pendant que l'appareil est en marche, tourner la main sur la poignée avant de sorte que le protège-main/levier de frein de chaîne soit poussé vers le rail de guidage avec le dos de la main. Le frein de chaîne est serré. La chaîne doit s'immobiliser.
3. Tirer le protège-main/levier de frein de chaîne dans la direction de la poignée. La chaîne doit se relâcher.

Régler la tension de la chaîne

1. Enlever le bloc-batterie (voir le chapitre Dépose du bloc-batterie).
2. Desserrer le bouton de tension de la chaine. Illustration AB
3. Régler la tension de la chaîne avec l'anneau. Illustration AC
4. Vérifier la tension de la chaîne. Illustration J La distance entre le rail de guidage et la chaîne doit être 3-4 mm.
5. Serrer le bouton de tension de la chaîne.

Chaîne acérée

Coupures Portez des gants de protection lorsque vous travaillez sur la chaîne.

1. Enlever le bloc-batterie (voir le chapitre Dépose du bloc-batterie).
2. Desserrer le bouton de tension de la chaîne et retirer le cache. Illustration AD
3. Retirer le rail de guidage avec le dispositif de tension de la chaîne. Illustration AE
4. Si le rail de guidage doit être remplacé, restorer le dispositif de tension de la chaîne. Illustration AF
5. Éliminer correctement l'ancienne chaîne et, si nécessaire, le rail de guidage.
6. Le cas échéant, monter le dispositif de tension de la chaîne sur le nouveau rail de guidage. Illustration AG
7. Placer le cache et serrer le bouton de tension de la chaîne. Illustration E
8. Réglage de la tension de chaîne (voir chapitre Régler la tension de la chaîne).

Dépannage en cas de défaut

Les défauts ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

En vieillissant, la capacité de la batterie baisse, même en cas de bon entretien, et la durée de marche complète n'est plus atteinte, même à l'état pleinement chargé. Ceci n'est pas un défaut.

Erreur Cause Solution
L'appareil ne démarre pas	Le bloc-batterie est vide. ● Charger le bloc-batterie.
	Le bloc-batterie est défectueux. ● Rempacer le bloc-batterie.
	Le bloc-batterie n'est pas correctement inséré. ● Pousser le bloc-batterie dans le logement jusqu'à ce qu'il s'enclenché.
L'appareil s'accrite pen-dant le fonctionnement	La batterie est en surchauffe	● Interrompre le travail et attendre que la température de la batterie soit à nouveau dans une plage normale.
	Le moteur est en surchauffe	● Interrompre le travail et laisser refroidir le moteur.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veillez-vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Caractéristiques techniques

Caracteristiques de puissance de l'appareil
Tension de service V 18
Vitesse à vide de la chaîne m/s 10
Volume réservoir d'huile de chaîne	ml 200
Valeurs déterminées selon EN 60745-1, EN 60745-2-13
Niveau de pression acoustique LpA	dB(A) 87,9
Incertitude KpA	dB(A) 3,0
Niveau de puissance acoustique LwA	dB(A) 98,9
Incertitude KwA	dB(A) 1,4
Valeur de vibrations main-bras poignée avant	m/s2	3,5
Valeur de vibrations main-bras poignée arrière	m/s2	5,2
Incertitude Km/s	2	1,5

Dimensions et poids

Longueur x largeur x hauteur mm 735 x	230 x
	247

Longueur du rail de guidage mm 300
Longueur de coupe	mm 250
Pas de chaîne	in (mm)	0,375
		(9,525)
Poids (sans bloc-batterie)	kg 3,2

Sous réserve de modifications techniques.

Avertissement

La valeur de vibrations indiquée a été mesurée avec une méthode d'essai standard et doit être utilisée pour la comparaison des appareils.

La valeur de vibrations indiquée doit être utilisée dans une évaluation préalable de la sollicitation.

Selon le mode d'utilisation de l'appareil, l'émission de vibrations peut différer de la valeur totale indiquée pendant l'utilisation momentanée de l'appareil.

Caractéristiques techniques dans le manuel

PRECAUTION • Une utilisation de l'appareil pendant plusieurs heures sans interruption peut être à l'origine d'engourdissements. • Portez des gants chauds pour protégger vos mains. • Effectuez régulièrement des pauses lors du travail.

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : tronçonneuse sans fil

Type: 1.444-00x. x

Normes UE en vigueur

2014/30/UE

Normes harmonisées appliquées

EN 50581:2012

EN 55014-1:2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Méthode d'évaluation de conformité appliquée

2000/14/CE et modifiée par 2005/88/CE : annexe V

Niveau de puissance acoustique dB(A)

Mesuré:98,9

Garanti:101

Organisme mandaté, 0197 TÜV Rheinland LGA Products GmbH; Tillystrasse 2 D - 90431 Nuremberg, Allemagne a effectué l'examen de type CE, numéro de certificat : BM 50452503 0001

Les signataires agissant sous ordre et avec le pouvoir de la direction.

Cadena affilée

Cortes

1. Vérifie la tension de la chaîne.

Titre sim dégeri. 236

• Verifiez la fonctionnalité de la barrière latérale toutes les 5 heures de fonctionnement (consultez le chapitre Verifiez la fonctionnalité de la barrière latérale).

3aunTa Ha okonHaTa cpeJa. 412

Accompagnement des plats. 412

O6XBAT HA IOTABKA 412

Ppea3n yctpoiCTBa. 412

Chapitre 413

3aunTHo oBleKJIO 413

OnncanHe Ha ypeJa 414

MoHTaK 414

Ipcahe B encloaazra. 414

Enregistrements 415

Paramètres 417

CbxpaeHne 417

Téléphone noir Xka 418

Pompe non nobleg 418

TapaHua 419

Texnueckn daHnn 419

CTOINHOCT Ha Bn6paun. 419

Déclaration 3a sur C 419

PpeiPiBpBOTo

connaissance, TobAOpinHajiHo

protection contre surchauffe, nettoyage km

akymynpaata 6atepna

ykba3hnn 3a 6e3oNaCHOCtn

Aspirateurs pârissiens

Enregistrez votre produit et bénéficiez de nombreux avantages.

Évaluez votre produit et dites-nous votre opinion.
