MODE D'EMPLOI L 820 S STEINEL
1. À propos de ce document
Veuillez le lire attentivement et le conserver en lieu sûr !
- Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.
- Sous réserve de modifications techniques.
Explication des symboles
Attention danger!
Renvoi à des passages dans le document.
2. Consignes de sécurité générales
Avant toute intervention sur l'appareil, couper l'alimentation électrique !
- Pendant le montage, le câble électrique à raccorder doit être hors tension. Il faut donc d'abord couper l'alimentation électrique et s'assurer de l'absence de tension à l'aide d'un testeur de tension.
- L'installation de l'applique à détection implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100.
3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Boîtier du luminaire
② Support mural
③ Cache, partie inférieure
④ Cache, partie supérieure
⑤ Câble secteur encastré
⑥ Câble secteur en saillie
⑦ Crochet de montage pour simplifier le montage / Dispositif de protection contre les tractions exercées sur les câbles
⑧ Pièce d'écartement pour le câble d'alimentation en saillie
⑨ Plaquette de numéros de maison (L 820 SC)
⑩ Vis de blocage pour la plaquette de numéros de maison (L 820 SC)
4. Le principe
L'applique à détection contient un détecteur de mouvement actif. Le détecteur iHF intégré émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement de personnes dans la zone de détection du luminaire, le système détecte la modification de l'écho. Un microprocesseur déclenche alors presque instantanément la commande « Allumage de la lumière ». L'appareil peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
Remarque :
Lors de l'installation, veuillez veiller à respecter une distance d'au moins 3 m entre l'appareil et le routeur WiFi ou les points d'accès.
Il est possible de régler les fonctions de l'applique à détection depuis un smartphone, une tablette ou en utilisant les boutons de réglage. Une connexion Bluetooth n'est possible qu'avec un smartphone ou une tablette. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

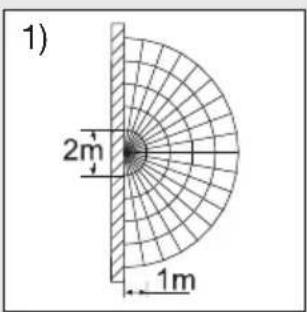

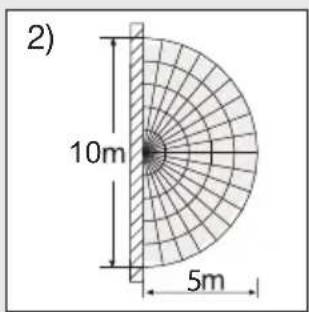

Zones de détection dans le cas d'un montage mural :
1) Portée minimale (1 m)
2) Portée maximale (5 m)


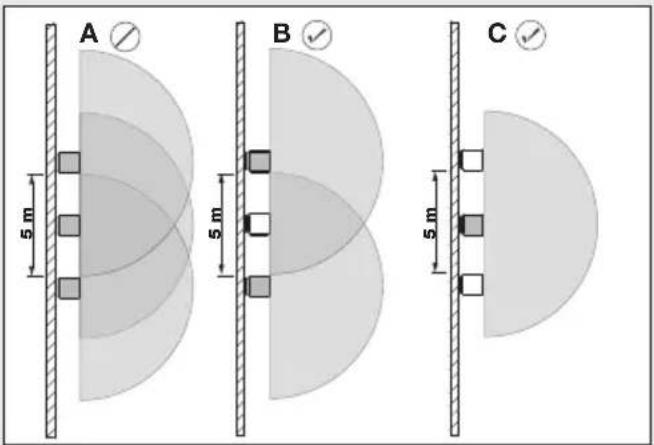

A 5 m B 5 m C 5 mRemarque :
Lorsque les luminaires sont installés trop près les uns des autres, il peut se produire des déclenchements intempestifs car les signaux hyperfréquence émis interfèrent entre eux (fig. A).
Il convient d'adopter les mesures suivantes pour éviter ces dysfonctionnements :
- Installation des luminaires en respectant un espace d'au moins 5 m entre eux.
- Mise en réseau des luminaires depuis l'application Steinel Connect et mise hors tension ciblée du détecteur des différents luminaires via la fonction Sensor OFF (détecteur désactivé) (fig. B + C). La mise en réseau met également les luminaires à détecteur désactivé sous tension dès qu'un mouvement est détecté.
Remarque :
La puissance hyperfréquence du détecteur iHF est d'env. 1 mW – ce qui ne représente qu'un 1.000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes.
Remarque :
Le détecteur est conçu pour la commutation automatique de l'éclairage. Les conditions atmosphériques peuvent influencer le fonctionnement du détecteur car les fortes rafales de vent, la neige, la pluie ou la grêle peuvent provoquer un déclenchement intempestif.
5. Branchement électrique
Pour obtenir la portée indiquée de 5 m, il faut monter le détecteur à une hauteur de 2 m environ.
Branchement du câble secteur (v. fig.)
Le câble secteur est composé d'un câble à 3 conducteurs :
L = phase (généralement noir, marron ou gris)
N = neutre (généralement bleu)
PE = conducteur de terre (vert / jaune)
En cas de doute, il faut identifier les câbles avec un testeur de tension,
puis les remettre hors tension. Raccorder la phase (L) et le neutre (N) au domino.
Important :
Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les différents câbles et les raccorder en conséquence.
Remarque :
Il n'est pas possible de remplacer la source lumineuse de ce luminaire. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.
6. Fonctions
Après avoir monté le boîtier et effectué le branchement sur le secteur, vous pouvez mettre l'applique à détection en service. Lors d'une mise en service manuelle du luminaire par le biais de l'interrupteur, il s'éteint après 1 seconde pour la phase d'étalonnage et s'active ensuite pour le fonctionnement par détecteur. Il n'est pas nécessaire d'actionner à nouveau l'interrupteur.
Les fonctions peuvent être réglées depuis l'application Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) ou en utilisant le bouton de réglage.
Remarque :
Les réglages qui ont été effectués sur l'élément de commande dernièrement utilisé s'appliquent.
Application Steinel Connect
Il faut télécharger l'application Steinel Connect de l'AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.
Codes QR
Android iOS
Les fonctions suivantes peuvent être réglées depuis l'application STEINEL Connect :
- Temporisation : entre 5 s et 60 min
- Réglage du seuil de déclenchement : de 2 à 2.000 lx
– Lux Teach (mode apprentissage) - Balisage
- Éclairage principal
- Fonction d'allumage en douceur
- Teach-In horaire (mode d'apprentissage)
- Réglage de la portée
- Mise en réseau via Bluetooth
Temporisation
Il est possible de régler progressivement la temporisation d'environ 5 secondes à 60 minutes au maximum.
Tout mouvement détecté allume à nouveau le projecteur.
Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.
Réglage du seuil de déclenchement
Il est possible de régler progressivement la luminosité de déclenchement (crépuscule) entre env. 2 et 2.000 lx.
Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur le fonctionnement diurne.
Balisage
Il est possible de régler la luminosité du balisage entre 0 % et 100 %.
Il est possible de régler le balisage en fonction du temps ou de la luminosité.
L'éclairage s'enclenche pour la durée programmée (voir temporisation) à la position d'éclairage à pleine puissance (100 %) dès qu'un mouvement est identifié dans la zone de détection. L'applique commute ensuite à nouveau sur balisage.
Éclairage principal
Il est possible de régler la luminosité de l'éclairage principal entre 0 % et 100 %.
Fonction d'allumage en douceur
Ceci signifie qu'au moment de l'allumage, l'éclairage ne s'enclenche pas directement à sa puissance maximum, mais que sa clarté augmente en peu de temps pour atteindre 100 % (fade in).
De même, l'intensité de l'éclairage diminue de manière continue jusqu'à atteindre 0 % (fade out) lors de l'extinction.
Il est possible de régler les temporisations fade in et fade out en fonction des besoins.
Mode marche forcée
L'application STEINEL Connect permet de régler les paramètres du mode marche forcée. Dans la nouvelle application, Il est possible de régler à souhait la marche forcée jusqu'à une heure spécifiée (Teach-in horaire).
Mise en réseau via Bluetooth (Bluetooth-Connect-Mesh)
Le détecteur type interrupteur encastré fonctionne avec la technologie Bluetooth mesh. Il peut être mis en réseau avec tous les produits fonctionnant avec la technologie Bluetooth mesh.
Le détecteur type interrupteur encastré est configuré depuis l'application STEINEL Connect. Lors de la première connexion du détecteur type interrupteur encastré avec l'application STEINEL Connect, des clés réseau correspondantes sont mémorisées sur le smartphone ou la tablette. Les clés empêchent tout accès non autorisés au détecteur. Pour accéder au détecteur depuis un autre smartphone ou une autre tablette, il faut partager la clé réseau.
Qu'est-ce que l'allumage en douceur de la lampe à détecteur ?
fonction de démarrage rapide. Cela signifie qu'à l'allumage, la lumière ne passe pas directement à la puissance maximale, mais que la luminosité est lentement augmentée jusqu'à 100 % en l'espace d'une seconde. De même, lorsque la lumière s'éteint, son intensité diminue lentement.
Remarque :
En mode variation de lumière, selon le réseau électrique local, il est possible que les LED vacillent légèrement. Ce n'est ni un défaut de l'appareil ni une cause de réclamation.
7. Maintenance / Entretien
Le produit ne nécessite aucun entretien.
Si l'applique se salit, on la nettoiera avec un chiffon humide (ne pas utiliser de détergent).
Important : il n'est pas possible de remplacer l'appareil.
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne pas jeter les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l'UE :
Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
9. Déclaration de conformité
Le soussigné, STEINEL GmbH, déclare que l'équipement radioélectrique du type L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de
10. Garantie du fabricant
Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne
Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :
La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.
Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.
La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.
Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.
Droits légaux en cas de défauts et gratuité
Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas.
Le recours à vos droits légaux en cas de défaut est gratuit.
Exceptions à la garantie
Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :
- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
- le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
– la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi, - le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
– les dommages ou les pertes survenus durant le transport.
Application du droit allemand
Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).
Réclamation
Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS – service des réclamations – , 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).
C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
- Caractéristiques techniques
| Dimensions (H × I × P) 88 × 230 × 145 mm (L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 SC) | |
| Matériau Boîtier de l'applique : aluminiumDiffuseur de l'applique : plastique | |
| Raccordement au secteur 220–240 V, 50/60 Hz | |
| Puissance absorbée ( P_on ) 7,50 W (L 800 SC / L 800 C)9,80 W (L 810 SC / L 810 C)9,80 W (L 820 SC) | |
| Puissance absorbée détecteur iHF | 0,61 W (seulement SC) |
| Puissance d'éclairage 466 lm (L 800 SC / L 800 C)679 lm (L 810 SC / L 810 C)679 lm (L 820 SC) | |
| Efficacité 62 lm/W (L 800 SC/L 800 C)69 lm/W (L 810 SC / L 810 C)69 lm/W (L 820 SC) | |
| Indice de rendu des couleurs R _a = 82 | |
| Mode veille réseau ( P_net ) | 0,40 W |
| Facteur de puissance | 0,89 |
| Température de couleur | 3.000 kelvins (blanc chaud) |
| Durée de vie moyenne de calcul (L70B50 à 25 °C) | >60.000 heures |
| Angle de détection | 160° (seulement SC) |
| Portée de détection | 1–5 m (seulement SC) |
| Réglage du seuil de déclenchement | de 2 à 2.000 lxPour C : uniquement en combinaison avec Bluetooth |
| Temporisation | Pour SC : 5 s–60 minPour C : uniquement en combinaison avec Bluetooth |
| Balisage | Pour SC : 0 %–100 %Pour C : 0 %–100 % |
| Marche forcée | commutable |
| Hauteur d'installation optimale | 2 m |
| Indice de protection | IP 44 |
| Classe | II |
| Température ambiante | de -20 °C à +40 °C |
Fréquence Bluetooth 2,4–2,48 GHz (L 800 / L 810 / L 820 SC)
Puissance d'émission Bluetooth 5 dBM / 3 mW (L 800 / L 810 / L 820 SC)
Fréquence du détecteur 5,8 GHz
Puissance d'émission du détecteur < 1 mW
Uniformité des couleurs SDCM Valeur initiale : 3
Répartition de l'intensité lumineuse
(L 800 SC / L 800 C) Ce produit contient une source de classe d'efficacité énergétique « E »
(L 810 SC / L 810 C) (L 820 SC)
Ce produit contient une source de classe d'efficacité énergétique « D »
12. Dysfonctionnements
Problèmes Causes Solutions
| Le luminaire à détection n'est pas sous tension | ■ Fusible a sauté, appareil hors circuit, câble coupé■ Court-circuit | ■ Enclencher le fusible, le remplacer ; mettre l'appareil en circuit, vérifier le câble à l'aide d'un testeur de tension■ Vérifier le branchement |
| Le luminaire à détection ne s'allume pas | ■ Pendant la journée, le réglage du seuil de déclenchement est en position nocturne■ Interrupteur en position ARRÊT■ Fusible s'est déclenché■ Réglage incorrect de la zone de détection | ■ Régler à nouveau■ Allumer■ Enclencher le fusible, le remplacer ; éventuellement vérifier le branchement■ Régler à nouveau |
| Le luminaire à détection ne s'éteint pas | ■ Mouvement continu dans la zone de détection | ■ Contrôler la zone de détection, éventuellement la régler à nouveau |
| Le luminaire à détection ne s'éteint pas complètement | ■ Balisage sélectionné | ■ Interrupteur de sélection des programmes sur 0 |
| L'applique à détection s'allume de façon intempestive | ■ Le vent agite des arbres et des arbustes dans la zone de détection■ Détection de voitures passant sur la chaussée | ■ Modifier la zone■ Modifier la zone |
| Des objets métalliques de plus grande taille tels que des voitures ou des murs métalliques sont dans la zone de détection | ■ Modifier la zone | ■ Par ex. garer la voiture à un autre endroit |
| Le projecteur LED n'apparaît pas dans la vue d'ensemble Bluetooth | ■ Mauvaise région choisie | ■ Réglages→ Région UE / Région États-Unis |
| Mot de passe oublié ■ Après une saisie incorrecte : | appuyer sur le bouton « Réinitialiser mot de passe » ; couper l'alimentation électrique dans les 10 minutes qui suivent et remettre l'appareil sous tension : resaisir ensuite le mot de passe | |
| L'application ne démarre pas | ■ La position n'est pas activée | ■ Activer la position dans les réglages du smartphone |
| Les réglages pour le projecteur LED sont grisés | ■ Le projecteur LED n'est pas déclaré comme un maître du groupe (mode esclave) | ■ Régler le projecteur maître■ Déclarer le projecteur en tant que maître |
| Aucun projecteur LED Bluetooth n'est identifié | ■ Le projecteur LED n'est pas à proximité du smartphone■ Bluetooth est désactivé sur le smartphone | ■ Vérifier si Bluetooth est activé sur le smartphone ou réduire la distance par rapport au projecteur LED■ Relancer la recherche |
| Pas de connexion entre le smartphone et le projecteur LED | ■ Le smartphone se trouve trop près de l'appareil■ Le smartphone n'est pas compatible avec l'appli■ Version de l'appli pas actuelle | ■ Distance minimale de 1,5 m par rapport au projecteur LED■ Utiliser un autre smartphone■ Mettre à jour l'appli Steinel Connect dans l'Appstore |
