INSTRUKCJA OBSŁUGI L 820 S STEINEL

1. Informacje o tym dokumencie

Zapoznać się dokładnie i zostawić do przechowania!

• Dokument chroniony prawem autorskim. Przedruk, także w częściach, wyłącznie po uzyskaniu naszej zgody.
• Zmiany, wynikające z postępu technicznego, zastrzeżone.

Objaśnienie symboli

Ostrzeżenie przed zagrożeniami!

Odsyłącz do tekstu w dokumencie.

2. Ogólne zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac przy urządzeniu należy odłączyć napięcie zasilające!

• Przewód zasilający, który należy podłączyć w czasie montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.
• Podczas instalacji lampy z czujnikiem ruchu wykonywana jest praca pod napięciem sieciowym. Dlatego należy ją wykonać fachowo, zgodnie z obowiązującymi przepisami dotyczącymi instalacji i podłączania do zasilania elektrycznego. (np. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)

3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Oprawa lampy
② Uchwyt naścienny
③ Pokrywa dolna
④ Pokrywa górna
⑤ Podtynkowy przewód zasilania sieciowego
⑥ Natynkowy przewód zasilania sieciowego
⑦ Hak montażowy, ułatwiający montaż / zapewniający odciążenie naciągu
⑧ Podkładka dystansowa do przewodu natynko- wego
⑨ Panel na numer domu (L 820 SC)
⑩ Śruby zabezpieczające do panelu na numer domu (L 820 SC)

4. Zasada działania

Lampa z czujnikiem ruchu i aktywnym detektorem ruchu. Zintegrowany czujnik wysokiej częstotliwości wysyła fale elektromagnetyczne o wysokiej częstotliwości (5,8 GHz) i odbiera ich odbicie. Przy najmniejszym ruchu w obszarze wykrywania czujnik rejestruje zmianę w odbiciu fal. Mikroprocesor generuje wówczas polecenie „wouldzyć światło”. Możliwe jest wykrywanie ruchu przez drzwi, szyby szklane lub cienkie ściany. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Wskazówka:

Podczas instalacji prosimy zapewnić odległość min. 3 m od routera WiFi lub od punktów Access Points.

Funkcje lampy z czujnikiem można ustawiać za pomocą smartfonu i tabletu lub pokrętła regula-cyjnego. Łączenie w sieć za pomocą Bluetooth możliwe jest tylko za pomocą smartfonu lub tabletu. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

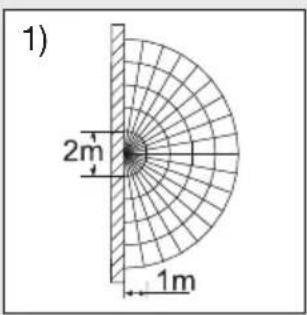

Obszary wykrywania czujnika przy montażu na ścianie:

1) Minimalny zasięg (1 m)
2) Maksymalny zasięg (5 m)

1) 2m 1m

2) 10m 5m

A 5 m B 5 m C 5 m

Wskazówka:

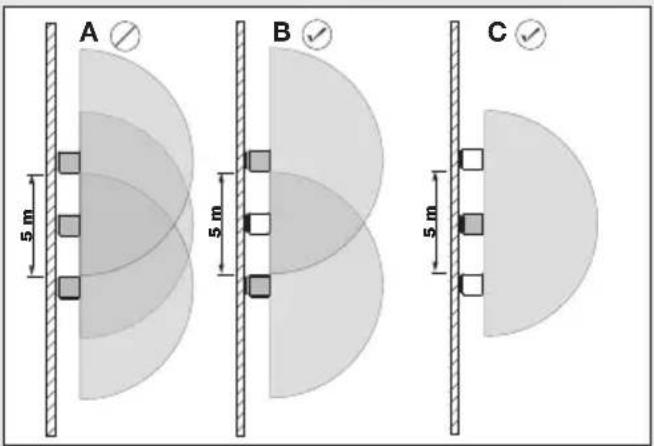

Jeżeli lampy są montowane za blisko siebie, może dochodzić do błędnego załączania, ponieważ wysyłane sygnały o wysokiej częstotliwości zakłócają się nawzajem (rys. A).

Poniższe działania pozwalają na uniknięcie tego problemu:

• Lampy należy montować w odstępie przynajmniej 5 m.
• Połączyć lampy za pomocą aplikacji Steinel Connect i wyłączyć czujnik w poszczególnych lampach za pomocą funkcji Sensor-Off (rys. B + C). W wyniku połączenia w sieć, w przypadku wykrycia ruchu, włączane będą także te lampy, których czujnik został dezaktywowany.

Wskazówka:

Moc nadawcza czujnika wysokiej częstotliwości wynosi ok. 1 mW – stanowi to zaledwie jedną tysięczną mocy nadawczej telefonu komórkowego lub kuchenki mikrofalowej.

Wskazówka:

Czujnik ruchu jest przeznaczony do automatycznego włączania oświetlenia. Czynniki atmosferyczne mogą wpływać na działanie czujnika, silne porywy wiatru, śnieg, deszcz lub grad mogą spowodować błędne zadziałanie czujnika.

5. Przyłącze elektryczne

W celu uzyskania podanego zasięgu czujnika 5 m, wysokość montażu powinna wynosić ok. 2 m.

Podłączenie przewodu zasilającego (patrz rys.)

Przewód zasilający jest kablem 3-żyłowym:

$$ \begin{array}{r l} \mathsf {L} = & \text { przewód fazowy (najczęściej czarny, brą- } \ & \text { zowy lub szary) } \end{array} $$

$$ \mathbf {N} = \text { przewód zerowy (najczęściej niebieski) } $$

$$ \mathbf {P E} = \text { przewód ochronny (zielono / żółty) } $$

W razie wątpliwości należy zidentyfikować kable próbnikiem napięcia, a następnie ponownie wyłączyć napięcie. Przewód fazowy (L) i przewód zerowy (N) należy podłączyć do łącznika świecznikowego.

Ważne:

Pomylenie przewodów jest przyczyną późniejszego zwarcia w urządzeniu lub w skrzynce bezpieczników. W takim przypadku należy jeszcze raz zidenty-fikować poszczególne żyły przewodów i ponownie je podłączyć.

Wskazówka:

Źródło światła tej lampy nie jest wymienne; jeżeli zajdzie konieczność wymiany źródła światła (np. po upłynięciu jego żywotności), należy wymienić całą lampę.

LED LED

W przewodzie zasilającym można oczywiście zainstalować wyłącznik sieciowy do ręcznego włączania i wyłączania oświetlenia.

6. Funkcje

Po całkowitym zamontowaniu obudowy ① i podłączeniu jej do zasilania sieciowego, można uruchomić lampę z czujnikiem. Lampa włączona ręcznie za pomocą włącznika światła wyłącza się po 1 sekundzie fazy samoregulacji i jest aktywna w trybie pracy czujnika.

Nie ma potrzeby ponownego naciskania włącznika.

Funkcje można ustawiać za pomocą aplikacji Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) lub pokrętła.

Wskazówka:

Obowiązują ustawienia, jakich dokonano na ostatnio użytym elemencie obsługi.

Aplikacja Steinel Connect

Na potrzeby konfiguracji lampy za pomocą smartfonu lub tabletu należy ściągnąć aplikację Steinel Connect z AppStore. Niezbędny jest smartfon lub tablet z funkcją Bluetooth.

Kody QR

Android iOS

Funkcje, które można ustawiać za pomocą aplikacji Steinel Connect:

– Ustawienia czasu: 5 s – 60 min.
– Ustawienia progu czułości zmierzchowej:
2-2.000 luksów
- Lux-Teach
– Światło podstawowe

– Światło główne
– Funkcja łagodnego zapalania światła
– Funkcja wyuczania godziny
– Ustawianie zasięgu czujnika
– Łaczenie w sieć za pomocą Bluetooth

Ustawianie czasu

Wymagany czas (opóźnienie wyłączenia) można ustawić płynnie w zakresie od ok. 5 sekund do maks. 60 minut.

Każdy wykryty ruch ponownie włącza światło. Podczas wyrównywania zasięgu wykrywania i podczas wykonywania testu działania zaleca się ustawienie najkrótszego czasu.

Ustawianie czułości zmierzchowej

Jasność załączania (zmrok) można płynnie regulować w zakresie od ok. 2 do 2.000 luksów.

Podczas ustawiania zasięgu czujnika i testu działania przy świetle dziennym należy wybrać tryb światła dziennego.

Światło podstawowe

Jasność światła podstawowego można ustawić w zakresie od 0 % do 100 %.

Światło podstawowe można ustawiać w oparciu o czas lub stopień jasności.

Na skutek ruchu w obszarze wykrywania czujnika światło zostaje przełączone (na wcześniej ustawiony czas) na maksymalną moc świetlną (100 %).

Następnie lampa przełącza się ponownie na światło podstawowe.

Światło główne

Jasność światła głównego można ustawić w zakresie od 0 % do 100 %.

Funkcja łagodnego zapalania światła

Po załączeniu, jasonść jest powoli zwiększana do momentu uzyskania 100 % mocy (rozjaśnianie – fade in).

Po wyłączeniu jasność jest powoli zmniejszana do momentu uzyskania 0 % (ściemnianie – fade out). Można wybierać czas rozjaśniania i ściemniania.

Tryb stałego świecenia

Parametry trybu światła stałego można ustawić w aplikacji Steinel Connect. W nowej aplikacji światło stałe można ustawić dowolnie na określony czas (funkcja wyuczania godziny).

Łączenie w sieć za pomocą Bluetooth

(Bluetooth-Connect-Mesh)

Wyłącznik czujnika jest zgodny ze standardem Bluetooth Mesh. Można go łączyć w sieć z wszystkimi produktami odpowiadającymi standardowi Bluetooth Mesh.

Wyłącznik czujnika jest konfigurowany za pomocą aplikacji Steinel Connect. Podczas pierwszego podłączenia wyłącznika czujnika do aplikacji Steinel Connect, odpowiednie klucze sieciowe są zapisywane na smartfonie lub tablecie. Klucze uniemożliwiają dostęp do czujnika osobom nie-upoważnionym. Aby uzyskać dostęp za pomocą innego smartfona lub tabletu, należy udostępnić klucz sieciowy.

Co to jest łagodne zapalanie światła?

Lampa z czujnikiem obsługuje funkcję łagodnego zapalania światła. Oznacza to, że po załączeniu lampa nie świeci od razu z maksymalną mocą, lecz w ciągu jednej sekundy powoli zwiększa jasność aż do uzyskania 100 % mocy. W ten sam sposób zmniejszana jest stopniowo jasność lampy po zgaszeniu.

Wskazówka:

W zależności od lokalnej sieci elektrycznej, w trybie ściemnienia może występować lekkie migotanie diod LED. Nie jest to wadą produktu ani podstawą składania reklamacji.

7. Konserwacja / pielęgnacja

Produkt nie wymaga konserwacji. Zabrudzoną powierzchnię lampy można oczyścić wilgotną szmatką (bez użycia środków czyszczących).

Ważne: Układ sterowania nie jest wymienny.

230V LED

8. Utylizacja

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami z gospodarstw domowych!

Tylko dla krajów UE:

Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa kra-jowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.

9. Deklaracja zgodności z normami

STEINEL GmbH niniejszym oświadcza, że typ urządzenia radiowego L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC jest zgodny z dyrekty-wą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.steinel.de

10. Gwarancja producenta

Gwarancja producenta STEINEL GmbH, Diesel-str. 80-84, DE-33442 Herzebrock-Clarholz, Niemcy

Wszystkie produkty STEINEL spełniają najwyższe standardy jakości.

Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi końcowemu, gwarancji zgodnie z poniższymi warunkami:

Gwarancja obejmuje brak wad, które w możliwy do zweryfikowania sposób wynikają z błędów materiałowych lub produkcyjnych oraz które zostaną nam zgłoszone niezwłocznie po wykryciu i w okresie obowiązującej ochrony gwarancyjnej.

Gwarancja obejmuje wszystkie produkty STEINEL, które będą zakupione i użytkowane w Polsce, z wyłączeniem produktów STEINEL Profesional.

Mogą Państwo dokonać wyboru, w jaki sposób świadczone będą usługi gwarancyjne – poprzez bezpłatną usługę naprawy, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie uznaniowego dokumentu korygującego.

Okres gwarancyjny na nabyty przez Państwa produkt STEINEL wynosi 3 lata (w przypadku produktów serii XLED home 5 lat) i w każdym przypadku rozpoczyna się od daty zakupu produktu.

Ponosimy koszty transportu, ale nie bierzemy odpowiedzialności za ryzyko transportowe związane z przesyłką zwrotną.

Ustawowe prawa przysługujące w razie występowania wad, nieodpłatność

Opisane tu świadczenia obowiązują dodatkowo do ustawowych roszczeń z tytułu rękojmi, włączając szczególne przepisy dotyczące ochrony konsumen-

ta, i nie ograniczają ich ani nie zastępują.

Z ustawowych praw, przysługujących w przypadku wystąpienia wad, korzystają Państwo nieodpłatnie.

Odstępstwa od gwarancji

Gwarancją nie są objęte stanowczo żadne wymienialne żarówki. Poza tym gwarancja nie obejmuje:

– w przypadku zużycia części produktu uwarunkowanego eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia,
– w przypadku użytkowania produktu niezgodnie z przeznaczeniem lub w sposób nieprawidłowy bądź nieprzestrzegania wskazówek dotyczących użytkowania,
– jeżeli samowolnie dokonano dobudowy lub przebudowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełniających, które nie są oryginalnymi produktami STEINEL,
– jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją obsługi,
– jeżeli montażu i instalacji nie wykonano zgodnie z wytycznymi dotyczącymi instalacji STEINEL,
– w przypadku szkód lub strat powstałych podczas transportu.

Obowiązywanie polskiego prawa

Obowiązuje polskie prawo z wyłączeniem Konwencji Narodów Zjednoczonych o międzynarodowej sprzedaży towarów (CISG).

Dochodzenie roszczeń

Jeżeli chcą Państwo skorzystać z gwarancji, prosimy o przesłanie produktu w stanie kompletnym, wraz z oryginalnym dowodem zakupu, który musi zawierać datę zakupu i oznaczenie produktu, do swojego sprzedawcy lub bezpośrednio do nas: „LŁ” Spółka z ograniczoną odpowiedzialnością sp. k. dawniej „Lange Łukaszuk” spółka jawna Byków, ul. Wrocławska 43, 55-095 Mirków, Poland. Z tego powodu zalecamy staranne przechowywanie dowodu zakupu aż do momentu upływu okresu gwarancyjnego.

1. Dane techniczne

Wymiary (wys. × szer. × gł.) 88 × 230 × 145 mm (L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 SC)
Materiał Oprawa lampy: aluminiumPokrywa lampy: tworzywo sztuczne
Zasilanie sieciowe 220–240 V, 50/60 Hz
Pobór mocy ( P_on ) 7,50 W (L 800 SC / L 800 C)9,80 W (L 810 SC / L 810 C)9,80 W (L 820 SC)
Pobór mocy układu czujników iHF 0,61 W (wyłącznie SC)
Wydajność świetlna 466 lm (L 800 SC / L 800 C)679 lm (L 810 SC / L 810 C)679 lm (L 820 SC)
Wydajność	62 lm/W (L 800 SC / L 800 C)69 lm/W (L 810 SC / L 810 C)69 lm/W (L 820 SC)
Indeks oddawania barw R _a = 82
Tryb czuwania sieci ( P_net )	0,40 W
Współczynnik mocy	0,89
Temperatura barwowa	3.000 kelwinów (ciepły biały)
Średnia znamionowa żywotność (L70B50 przy 25 °C)	>60.000 godzin
Kąt wykrywania	160° (wyłącznie SC)
Zasięg wykrywania czujnika	1–5 m (wyłącznie SC)
Ustawianie czułościzmierzchowej	2–2.000 luxDla C tylko w połączeniu z produktem z czu
Ustawianie czasu	Dla SC: 5 s–60 minDla C tylko w połączeniu z produktem z czu
Światło podstawow	Dla SC: 0 %–100 %Dla C: 0 %–100 %
Stałe świecenie	przełączalne
Optymalna wysokość montażu:	2 m
Stopień ochrony	IP44
Klasa ochronności	II
Temperatura otoczenia	-20 °C do +40 °C
Częstotliwość Bluetooth	2,4–2,48 GHz (L 800 / L 810 / L 820 SC)
Moc nadawcza Bluetooth	5 dBm / 3 mW (L 800 / L 810 / L 820 SC)

Częstotliwość czujnika 5,8 GHz
Moc nadawcza czujnika < 1 mW
Jednolitość barwy SDCM Wartość początkowa: 3
Rozkład natężenia światła
	L 800 SC / L 800 C L 810 SC / L 810 CL 820 SC
(L 800 SC / L 800 C)	Ten produkt zawiera źródło światła o klasie wydajności energetycznej „E”.
(L 810 SC / L 810 C)(L 820 SC)	Ten produkt zawiera źródło światła o klasie wydajności energetycznej „D”.

PL

12. Usterki

Usterka Przyczyna Usuwanie

brak napięcia zasilającego lampęz czujnikiem ruchu	■ zadziałał bezpiecznik, niewłączonywyłącznik sieciowy, przerwanyprzewód■ zwarcie	■ włączyć, wymienić bezpiecznik;włączyć wyłącznik sieciowy; sprawdzić przewód próbnikiem napięcia■ sprawdzić podłączenia elektryczne
lampa z czujnikiem ruchu niewłącza się	■ przy dziennym trybie pracy, ustawiono próg czułości dla nocnegotrybu pracy■ wyłączony wyłącznik sieciowy■ zadziałał bezpiecznik■ niedokładnie ustawiony obszarwykrywania czujnika	■ ustawić ponownie■ włączyć■ włączyć, wymienić bezpiecznik,ewentualnie sprawdzić podłączenie■ wyregulować na nowo
lampa z czujnikiem ruchu niewyłącza się	■ w obszarze wykrywania czujnikaciągle coś się porusza	■ sprawdzić obszar wykrywaniaczujnika i ewentualnie ustawić good nowa
lampa z czujnikiem ruchu niewyłącza się całkowicie	■ wybrane światło podstawowe	■ przełącznik programu ustawionyna 0
lampa z czujnikiem ruchu włączasię w niepożądanym momencie	■ wiatr porusza gałęziami drzewi krzewami w obszarze wykrywania czujnika■ czujnik rejestruje ruch pojazdówna ulicy	■ zmienić obszar■ zmienić obszar
w obszarze wykrywania znajdują się większe przedmioty metalowe, np. samochody czy ścianymetalowe	■ zmienić obszar	■ np. przestawić samochód
reflektor diodowy nie jest wymienianyw przeglądzie Bluetooth	■ wybrano niewłaściwy region	■ ustawienia→ Region UE / Region US
zapomniano hasła		■ po wprowadzeniu niewłaściwegohasła: nacisnąć przycisk„resetuj hasło”; w ciągu 10 minutwyłączyć prąd i ponownie włączyć;po czym nadać nowe hasło
aplikacja nie uruchamia się	■ nie aktywowano lokalizacji	■ aktywować lokalizacjew ustawieniach smartfonu
ustawienia reflektora diodowego są oznaczone na szaro	■ reflektor diodowy nie zostałzadeklarowany jako master grupy(tryb slave)	■ ustawić reflektor master■ zadeklarować reflektor diodowyjako master
nie znaleziono żadnychreflektorów diodowychBluetooth	■ reflektory diodowe nie znajdują się w zasięgu■ bluetooth jest dezaktywowanyna smartfonie	■ sprawdzić, czy w smartfonie jestaktywne Bluetooth lub zmniejszyćodległość od produktu■ na nowo rozpocząć wyszukiwanie
brak inicializacji połączenia międzysmartfonem a reflektoremdiodowym	■ smartfon znajduje się zbyt bliskourządzenia■ smartfon nie jest kompatybilnyz aplikacją■ wersja aplikacji nie jest najnowsz	■ odstęp do reflektora diodowegoprzynajmniej 1,5 m■ użyć innego smartfonuzaktualizować aplikację SteinelConnect w Appstore
