MANUAL DE UTILIZARE L 820 S STEINEL

1. Despre acest document

Vă rugăm să citiți cu atenție documentul și să-I păstrați!

• Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
• Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Explicația simbolurilor

Atentie, pericole!

Înainte de efectuarea oricăror lucrări la aparat, întrerupeți alimentarea cu energie electrică!

• La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriți așadar curentul și verificați cu un testor de tensiune să nu mai existe curent pe cablu.
• Instalarea lâmpii cu senzor implică o lucrare la rețeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instructiunilor de instalare și condițiilor de conectare uzuale în țara respectivă. (de ex. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Carcasă lampă
② Suport de perete
③ Abajur inferior
④ Abajur superior
⑤ Cablu de rețea sub tencuială
⑥ Cablu de rețea pe tencuială
⑦ Cârlig de montaj pentru facilitarea montării / descărcarea de tracțiune a cablurilor
⑧ Distanțier pentru cablu plasat pe tencuială
⑨ Plăcuța cu numărul casei (L 820 SC)
⑩ Șuruburi de siguranță pentru plăcuța cu numărul casei (L 820 SC)

4. Principiul de functionare

Lampă cu senzor cu un detector de mișcare activ. Senzorul de înaltă frecvență integrat emite unde electromagnetice de înaltă frecvență (5,8 GHz) și recepționează ecoul acestora. La mișcarea persoanelor în domeniul de detectie a lâmpii, senzorul detectează modificarea ecoului. Într-un astfel de caz un microprocesor declanșează comanda de comutare „Aprindere lumină”. Detectarea mișcării este posibilă și prin uși, geamuri și pereți subțiri. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Indicatie:

La instalare asigurati-vă că se respectă o distanță de minimum 3 m față de router-ul WiFi sau față de punctele de acces.

Funcțiile lămpi cu senzor pot fi setate prin smart-phone și tabletă sau prin butonul de reglare. O conectare prin Bluetooth este posibilă numai prin smartphone sau tabletă. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

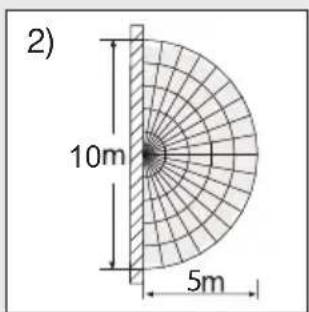

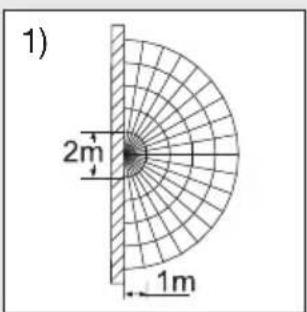

Domenii de detectie la montarea pe perete:

1) Rază de acțiune minimă (1 m)
2) Rază de acțiune maximă (5 m)

1) 2m 1m

2) 10m 5m

A 5 m B 5 m C 5 m

Indicatie:

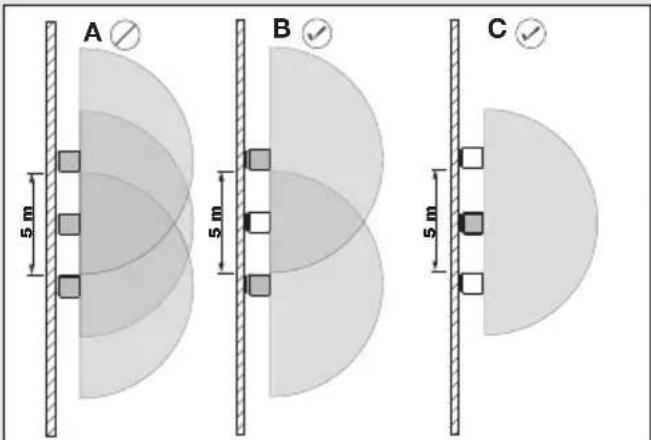

Dacă lămpile sunt montate prea aproape una de cealaltă, sunt posibile comutări eronate, pentru că semnalele de înaltă frecvență emise se perturbă reciproc (fig. A).

Următoarele măsuri ajută la evitarea acestei erori:

• Montați lămpile la distanță de minim 5 m.
• Conectați lămpile prin Steinel Connect App și opriți senzorul prin funcția Sensor-Off la lămpile dorite (fig. B + C). Datorită conectării, la mișcare se vor aprinde și acele lămpi al căror senzor este dezactivat.

Indicatie:

Puterea de înaltă frecvență a senzorului iHF este de cca. 1 mW – aceasta reprezintă unu la mie din puterea de emisie a unui telefon mobil sau a unui cuptor cu microunde.

Indicatie:

Senzorul este adecvat pentru aprinderea și stingerea automată a luminii. Influențele meteorologice pot afecta funcționarea senzorului; în condiții de rafale de vânt, zăpadă, ploaie, grindină pot apărea acționări accidentale.

5. Conexiune electrică

Pentru a obține raza de acțiune indicată de 5 m, înălțimea de montaj trebuie să fie de cca. 2 m.

Conectarea cablului de alimentare (vezi fig.)

Circuitul de alimentare este format dintr-un cablu cu 3 fire:

L = conductor de fază (de cele mai multe ori negru, maro sau gri)

N = conductor de nul (de cele mai multe ori albastru)

Dacă aveți îndoieli, trebuie să identificați conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoși din nou de sub tensiune. Faza (L) și conductorul de nul (N) se conectează la bornele lustrei.

Important:

Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranțe. În acest caz trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corecte.

Indicatie:

Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viață), trebuie înlocuită întreaga lampă.

LED LED

Pe cablul de alimentare se poate monta, bineînteles, un întrerupător de rețea, pentru activare și dezactivare.

6. Funcții

După ce carcasa fost montată și s-a efectuat conectarea la rețea, lampa cu senzor poate fi pusă în funcțiune. La punerea manuală în funcțiune a lămpii cu ajutorul întrerupătorului, aceasta se stinge pentru faza de inițiere după 1 secundă, după care devine activă pentru funcționarea comandată de senzor. Nu este necesară o nouă acționare a întrerupătorului.

Functiile se pot regla prin Steinel Connect App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) sau prin butonul de reglare.

Indicatie:

Sunt valabile reglajele care s-au făcut la elementul de comandă utilizat ultima oară.

Steinel Connect App

Pentru configurarea lămpii cu smartphone sau tabletă trebuie descărcată aplicația Steinel Connect din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth.

Coduri QR

Android iOS

Funcțiile care se pot regla prin aplicația Steinel Connect:

• Temporizare 5 s - 60 min.
• Reglarea luminozității la comutare 2 - 2.000 lucși
• Programare lucşi
• Lumină de veghe

• Lumină principală

• Functia de aprindere treptată a luminii

• Programarea orei
• Reglarea razei de actiune
• Interconectare prin Bluetooth

Temporizare

Temporizarea la oprire poate fi reglată continuu de la cca. 5 secunde până la max. 60 minute.

Orice mișcare detectată aprinde din nou lumina.

La ajustarea zonei de detectie și pentru testul de functionare se recomandă setarea intervalului cel mai scurt.

Setarea luminozității de comutare

Pragul de comutare (luminozitatea de comutare) poate fi reglat continuu de la cca. 2 la 2.000 lucsi.

La reglarea zonei de detectie și pentru verificarea funcțională la lumina zilei, trebuie să fie setat regimul de lumină naturală.

Lumină de veghe

Luminozitatea luminii de veghe poate fi reglată între 0 % și 100 %. Lumina de veghe se poate regla în funcție de oră și luminozitate. Lumina se aprinde la putere maximă (100 %) la sesizarea unei mișcări în zona de detectie (pentru durata de timp setată).

Luminozitatea luminii principale poate fi reglată între 0 % și 100 %.

Funcția de aprindere treptată a luminii

La aprindere, gradul de luminozitate creşte constant până la 100 % (fade in).

La oprire, luminozitatea se reduce treptat până la 0 % (fade out).

Duratele de fade-in și fade-out se pot selecta.

Regim de functionare cu lumină continuă

Parametrii regimului de funcționare cu lumină continuă se pot regla prin Steinel Connect App. În noua aplicație, lumina continuă poate fi setată cât se dorește, până la o anumită oră (programarea orei).

Interconectare prin Bluetooth (Bluetooth-Connect-Mesh)

Întrerupătorul cu senzor corespunde standardului Bluetooth Mesh. Acesta poate fi interconectat cu toate produsele care corespund standardului Bluetooth Mesh.

Configurarea întrerupătorului cu senzor se face prin aplicația Steinel Connect. La prima conectare între întrerupătorul cu senzor și aplicația Steinel Connect, codul de rețea corespunzător se salvează pe smart-phone sau pe tabletă.

Existența codului exclude accesul neautorizat asupra senzorului. Pentru a avea acces printr-un alt smartphone sau tabletă, trebuie partajat codul rețelei.

Ce este „aprinderea treptată a luminii”?

Lampa cu senzor dispune de o funcție de aprindere treptată a luminii. Acest lucru înseamnă că, la aprindere, lumina nu are intensitatea ei maximă, gradul de luminozitate crescând lent până la 100 % într-un interval de o secundă. La fel și la oprire, lumina se stinge treptat.

Indicatie:

În modul de lucru cu o intensitate scăzută a luminii, în funcție de rețeaua de curent locală este posibil ca LED-urile să pâlpâie ușor. Acest lucru nu este din cauza unui defect de fabricație al produsului și nu reprezintă un motiv de reclamație.

7. Întreținere / îngrijire

Produsul nu necesită lucrări de întreținere. În caz de murdărire, lampa poate fi curățată cu o lavetă umedă (fără detergent).

Important: Aparatul de comandă nu se poate înlocui.

230V LED

8. Eliminarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

9. Declaratie de conformitate

Prin prezenta, STEINEL GmbH declară că tipul de echipament radio L 800 SC / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă de internet:

www.steinel.de

10. Garantia de producător

Garantia de producător STEINEL GmbH,

Diesel str. 80-84, DE-33442 Herzebrock-Clarholz, Germania

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcți- onării și al siguranței și supus unor verificări prin sondaj. Steinel garantează structura și funcțio- narea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficiențelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Service:

Service-urile noastre remediază și defecte, care nu fac obiectul garanției sau pentru care aceasta expirat. Vă rugăm să trimiteți produsul bine ambalat la cel mai apropiat service.

1. Date tehnice

Dimensiuni(inălțime × lățime × adâncime)

88 × 230 × 145 mm (L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 SC)

Material Carcasă lampă: aluminiu / Abajur: material plastic

Conexiune la rețeaua electrică 220–240 V, 50/60 Hz
Consum de putere (Pon)	7,50 W (L 800 SC / L 800 C)
	9,80 W (L 810 SC / L 810 C)
	9,80 W (L 820 SC)

Consum de putere senzori iHF 0,61 W (numai SC)

Intensitate luminoasă 466 lm (L 800 SC / L 800 C)

679 lm (L 810 SC / L 810 C)

679 lm (L 820 SC)

Eficientă 62 lm/W (L 800 SC/ L 800 C)

69 lm/W (L 810 SC / L 810 C)

69 lm/W (L 820 SC)

Indice de redare a culorilor R

_a = 82

Rețea standby (Pnet)

0,40 W

Factor de putere 0,89

Temperatura culorii 3.000 de kelvini (albă cald)

Durata medie de viață nominală (L70B50 la 25 °C)

>60.000 ore

Rază de detectie	1 – 5 m (numai SC)
Setarea luminozității de comutare	2 – 2.000 luxPentru C: Numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.

Temporizare

Pentru SC: 5 s–60 minPentru C: Numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.

Lumină de bază	Pentru SC: 0 % – 100 %
	Pentru C: 0 % – 100 %

Aprindere permanentă comutabilă

Înălțime de montaj optimă

2 m

Clasă de protecție

II

Temperatură ambiantă -20 °C până la +40 °C

Frecvență Bluetooth

2,4–2,48 GHz (L 800 / L 810 / L 820 SC)

Putere de emisie Bluetooth 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)

Frecvență senzor 5,8 GHz

Putere de emisie senzor < 1 mW

Consistența culorii SDCM Valoare inițială: 3

Distribuirea intensității luminii

(L 800 SC / L 800 C) Acest produs conține o sursă de lumină din clasa de eficiență „E”

(L 810 SC / L 810 C)

(L 820 SC)

Acest produs conține o sursă de lumină din clasa de eficiență „D”

12. Defecțiuni în funcționare

Defecțiune Cauză Remediu

Lampa cu senzor nu are curent	■ Siguranța a declanșat,aparat neconectat,cablu întrerupt■ Scurtcircuit	■ Cuplați siguranța, înlocuți-o,cuplați întrerupătorul de rețea;verificați cablul cu ajutorul unui creion de tensiune■ Verificați conexiunile
Lampa cu senzor nu se aprinde	■ În regimul de zi, luminozitatea la comutare este setată pe regim de noapte■ Întrerupător de rețea OPRIT■ Siguranța a declanșat■ Domeniul de detectie nereglat corespunzător	■ Reglați din nou■ Porniți întrerupătorul de rețea■ Cuplați siguranța, înlocuți-o, eventual verificați legătura■ Reglați din nou
Lampa cu senzor nu se stinge	■ Mișcare continuă în aria de detectie	■ Verificați domeniul de detectie și eventual reglați-l din nou
Lampa cu senzor nu se stinge complet	■ Ați ales lumina de bază	■ Comutatorul de program pe 0
Lampa cu senzor se aprinde necontrolat	■ Vântul mișcă pomii și tufișurile în domeniul de detectie■ Este detectat traficul auto de pe șosea	■ Schimbați domeniul de detectie■ Schimbați domeniul de detectie
Obiecte mai mari din metal,ca de exemplu mașini sau pereți din metal în zona de detectie	■ Schimbați domeniul de detectie	■ De exemplu schimbați locul de parcare al mașinii
Proiectorul cu LED nu apare în lista Bluetooth	■ S-a selectat o regiune greșită	■ Setări⇨ regiune UE / regiune US
Ați uitat parola? ■ După introducerea unei parole		greşite: apăsați butonul „Resetare parolă”; În decurs de 10 minute opriți curentul și porniți-l la loc;apoi atribuiți o nouă parolă
Aplicația nu pornește	■ Locația nu este activată	■ Activați locația în setările smartphone-ului
Setările pentru proiectorul cu LED sunt pe fond gri	■ Proiectorul cu LED nu este declarat ca Master grup (regim Slave)	■ Setați proiectorul Master■ Declarați proiectorul cu LED ca Master
Nu se găsesc proiectoare cu LED Bluetooth	■ În raza de acțiune nu se află proiectoare cu LED■ Bluetooth este dezactivat la smartphone	■ Verificați dacă este activat Bluetooth la smartphone sau reduceți distanța față de produs■ Reporniticăutarea
Nu se stabilește conexiunea de la smartphone la proiectorul cu LED	■ Smartphone-ul se află prea aproape de aparat■ Smartphone-ul nu este compatibil cu aplicația■ Versiunea aplicației nu este cea mai actuală	■ Distanța față de proiectorul cu LED minimum 1,5 m■ Utilizați un alt smartphone■ ActualizațiSteinel Connect App în Appstore
