BEDIENUNGSANLEITUNG L 820 S STEINEL
1. Zu diesem Dokument
Bitte sorgfältig lesen und aufbewahren!
- Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
- Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Symbolerklärung
Warnung vor Gefahren!
Verweis auf Textstellen im Dokument.
2. Allgemeine Sicherheitshinweise
Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!
- Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
- Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landes üblichen Installationsvorschriften und Anschluss bedingungen durchgeführt werden. (z. B. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Leuchtengehäuse
② Wandhalter
③ Abdeckung unten
④ Abdeckung oben
⑤ Netzzuleitung Unterputz
⑥ Netzzuleitung Aufputz
⑦ Montagehaken zur Vereinfachung der Montage / Zugentlastung der Leitungen
⑧ Abstandhalter für Aufputzzuleitung
⑨ Hausnummern-Panel (L 820 SC)
⑩ Sicherungsschrauben für Hausnummern-Panel (L 820 SC)
4. Das Prinzip
Sensorleuchte mit einem aktiven Bewegungsmelder. Der integrierte iHF-Sensor sendet hoch frequente elektromagnetische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Leuchte, wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
Hinweis:
Bitte sorgen Sie bei der Installation dafür, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.
Die Funktionen der Sensorleuchte können über Smartphone und Tablet oder Einstellregler eingestellt werden. Eine Bluetooth-Vernetzung ist nur über Smartphone oder Tablet möglich.
(L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

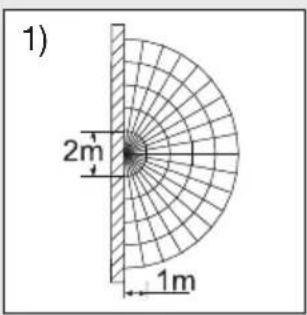

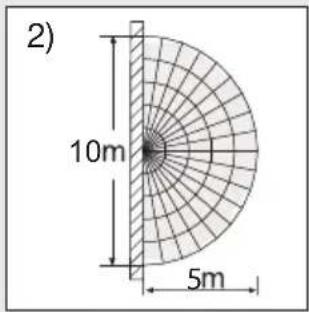

Erfassungsbereiche bei Wandmontage:
1) Minimale Reichweite (1 m)
2) Maximale Reichweite (5 m)


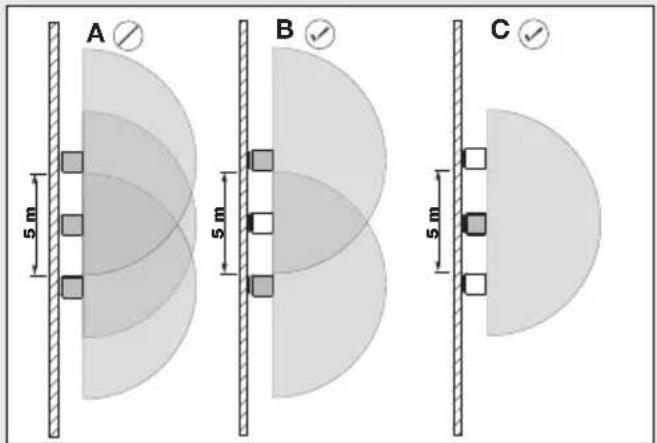

A 5 m B 5 m C 5 mHinweis:
Wenn die Leuchten zu nahe nebeneinander montiert sind, kann es zu Fehlschaltungen kommen, da sich die ausgesendeten Hochfrequenzsignale gegenseitig stören (Abb. A).
Folgende Maßnahmen helfen, diesen Fehler zu umgehen:
- Die Leuchten in einem Abstand von mindestens 5 m montieren.
- Vernetzen Sie die Leuchten über die Steinel Connect App und schalten Sie den Sensor über die Sensor-Off Funktion bei einzelnen Leuchten gezielt ab (Abb. B + C). Durch die Vernetzung werden auch die Leuchten bei Bewegung mit eingeschaltet, deren Sensor deaktiviert ist.
Hinweis:
Die Hochfrequenzleistung des iHF-Sensors beträgt ca. 1 mW – das ist nur ein 1.000stel der Sendeleistung eines Handys oder einer Microwelle.
Hinweis:
Der Sensor eignet sich zum automatischen Schalten von Licht. Witterungseinflüsse können die Funktion des Sensors beeinflussen, bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen.
5. Elektrischer Anschluss
Um die angegebene Reichweite von 5 m zu erzielen, sollte die Montagehöhe ca. 2 m betragen.
Anschluss der Netzzuleitung (s. Abb.)
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L = Phase (meistens schwarz, braun oder grau)
N = Nullleiter (meistens blau)
PE = Schutzleiter (grün / gelb)
Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Nullleiter (N) werden an die Lüsterklemme angeschlossen.
Wichtig:
Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden.
Hinweis:
Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.
6. Funktionen
Nachdem das Gehäuse montiert und der Netz anschluss vorgenommen ist, kann die Sensorleuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme der Leuchte über den Lichtschalter schaltet diese sich für die Einmessphase nach 1 Sekunde aus und ist anschließend für den Sensorbetrieb aktiv.
Ein erneutes Betätigen des Lichtschalters ist nicht erforderlich.
Funktionen einstellbar über Steinel Connect App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) oder Einstellregler.
Hinweis:
Es gelten die Einstellungen, die am zuletzt verwendeten Bedienelement vorgenommen wurden.
Steinel Connect App
Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die Steinel Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich.
QR-Codes
Android iOS
Funktionen, durch die Steinel Connect App einstellbar:
- Zeiteinstellung 5 s - 60 Min.
-Lux-Teach - Grundlicht
- Hauptlicht
- Soft-Lichtstart-Funktion
- Uhrzeit-Teach
– Reichweiteneinstellung - Bluetooth-Vernetzung
- Dämmerungseinstellung 2 - 2.000 Lux
Zeiteinstellung
Die Ausschaltverzögerung kann stufenlos von ca. 5 Sekunden bis max. 60 Minuten eingestellt werden.
Jede erfasste Bewegung schaltet das Licht erneut ein.
Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.
Dämmerungseinstellung
Die Ansprechhelligkeit (Dämmerung) kann stufenlos von ca. 2 – 2.000 Lux eingestellt werden.
Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss Tageslichtbetrieb eingestellt sein.
Grundlicht
Die Helligkeit des Grundlichts kann zwischen 0 % und 100 % eingestellt werden.
Das Grundlicht kann zeit- oder helligkeitsbasiert eingestellt werden.
Bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit) auf maximale Lichtleistung (100 %) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht.
Hauptlicht
Die Helligkeit des Hauptlichts kann zwischen 0 % und 100 % eingestellt werden.
Soft-Lichtstart-Funktion
Beim Einschalten wird die Helligkeit stetig bis 100 % hochgeregelt (fade in).
Beim Ausschalten wird die Helligkeit stetig bis 0 % heruntergeregelt (fade out).
Fade-in und fade-out-Zeiten sind wahlbar.
Dauerlichtbetrieb
Die Parameter des Dauerlichtbetriebs können über die Steinel Connect App eingestellt werden. In der neuen App kann das Dauerlicht beliebig bis zu einer bestimmten Uhrzeit eingestellt werden (Uhrzeit-Teach).
Bluetooth-Vernetzung
(Bluetooth-Connect-Mesh)
Der Sensor-Schalter entspricht dem
Bluetooth-Mesh-Standard. Er kann mit allen rodukten, die dem Bluetooth-Mesh-Standard entsprechen, vernetzt werden.
Die Konfiguration des Sensor-Schalters erfolgt per Steinel Connect App. Bei der ersten Verbindung zwischen Sensor-Schalter und Steinel Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüssel gespeichert. Durch die Schlüssel ist ein unbefugter Zugriff auf den Sensor ausgeschlossen.
Für den Zugriff über ein weiteres Smartphone oder Tablet muss der Netzwerkschlüssel geteilt werden.
Was ist Soft-Lichtstart ?
Die Sensorleuchte verfügt über eine Soft-Lichtstart-Funktion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet, sondern die Helligkeit innerhalb einer Sekunde langsam bis zu 100 % hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam herunter-geregelt.
Hinweis:
Im Dimm-Modus kann es je nach lokalem Stromnetz zu einem leichten Flackern der LEDs kommen. Dies ist kein Produktnachteil und kein Grund zur Reklamation.
7. Wartung / Pflege
Das Produkt ist wartungsfrei.
Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.
Wichtig: Das Betriebsgerät ist nicht austauschbar.
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
9. Konformitätserklärung
Hiermit erklärt STEINEL GmbH, dass der Funkanlagentyp L 800 SC / L 800 C
L 810 SC / L 810 C / L 820 SC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.stinel.de
10. Herstellergarantie
Herstellergarantie der STEINEL GmbH,
Dieselstraße 80-84, 33442 Herzebrock-Clarholz
Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehenden Bedingungen:
Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte.
Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.
Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts.
Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.
Gesetzliche Mängelrechte, Unentgeltlichkeit
Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.
Ausnahmen von der Garantie
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:
– bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
– bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Original-teile sind,
– wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
- wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
- bei Transportschäden oder -verlusten.
Geltung deutschen Rechts
Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
Geltendmachung
Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.
- Technische Daten
| Abmessungen (H × B × T) 88 × 230 × 145 mm (L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 SC) | ||
| Material Leuchtengehäuse: | AluminiumLeuchtenabdeckung: | Kunststoff |
| Netzanschluss 220–240 V, 50/60 Hz | ||
| Leistungsaufnahme (Pon) 7,50 W | (L 800 SC / L 800 C)9,80 W (L 810 SC / L 810 C)9,80 W (L 820 SC) | |
| Leistungsaufnahme iHF Sensorik 0,61 W (nur SC) | ||
| Lichtleistung 466 lm (L 800 SC / L 800 C)679 lm (L 810 SC / L 8679 lm (L 820 SC) | ||
| Effizienz 62 lm/W (L 800 SC/ L 800 C)69 lm/W (L 810 SC / L 869 lm/W (L 820 SC) | ||
| Farbwiedergabeindex R | a= 82 | |
| Standby Netzwerk (Pnet) | 0,40 W | |
| Leistungsfaktor 0,89 | ||
| Farbtemperatur | 3.000 K (warmweiß) | |
| Mittlere Bemessungslebensdauer (L70B50 bei 25 °C) | >60.000 Std. | |
| Erfassungswinkel | 160° (nur SC) | |
| Erfassungsreichweite | 1 – 5 m (nur SC) | |
| Dämmerungseinstellung | 2 – 2.000 LuxFür C: Nur in Kombination mit einem Bluetooth | |
| Zeiteinstellung | Für SC: 5 s – 160 minFür C: Nur in Kombination mit einem Bluetooth | |
| Grundlicht | Für SC: 0 % – 100 %Für C: 0 % – 100 % | |
| Dauerlicht | schaltbar | |
| Optimale Montagehöhe | 2 m | |
| Schutzart | IP44 | |
| Schutzklasse | II | |
| Umgebungstemperatur | -20 °C bis +40 °C | |
| Frequenz Bluetooth | 2,4 – 2,48 GHz (L 800 / L 810 / L 820 SC) | |
Sendeleistung Bluetooth 5dBm / 3mW (L 800 / L 810 / L 820 SC)
Frequenz Sensor 5,8 GHz
Sendeleistung Sensor < 1 mW
Farbkonsistenz SDCM Anfangswert: 3
Lichtstärkeverteilung
(L 800 SC / L 800 C) Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „E“
(L 810 SC / L 810 C)
(L 820 SC)
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „D“
12. Betriebsstörungen
Störung Ursache Abhilfe
| Sensorleuchte ohne Spannung ■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss | ■ Sicherung einschalten, tauschen, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen ■ Anschlüsse überprüfen |
| Sensorleuchte schaltet nicht ein ■ bei Tagesbetrieb, Dämmerungs-einstellung steht auf Nachtbetrieb ■ Netzschalter AUS ■ Sicherung hat ausgelöst ■ Erfassungsbereich nicht gezielt eingestellt | ■ neu einstellen ■ Einschalten ■ Sicherung einschalten, tauschen, evtl. Anschluss überprüfen ■ neu justieren |
| Sensorleuchte schaltet nicht aus ■ dauernde Bewegung im Erfassungsbereich | ■ Bereich kontrollieren und evtl. neu justieren |
| Sensorleuchte schaltet nicht komplett aus ■ Grundlicht gewählt | ■ Programmwahlschalter auf 0 |
| Sensorleuchte schaltet unerwünscht ein ■ Wind bewegt Bäume und Sträucher im Erfassungsbereich ■ Erfassung von Autos auf der Straße | ■ Bereich umstellen ■ Bereich umstellen |
| Größere Metallgegenstände, wie z. B. Autos oder Metallwände, im Erfassungsbereich ■ Bereich umstellen | ■ z. B. Auto umparken |
| LED-Strahler wird in der Bluetooth-Übersicht nicht aufgeführt ■ Falsche Region ausgewählt | ■ Einstellungen ➔ Region EU / Region US |
| Passwort vergessen ■ Nach Falscheingabe: Button | „Passwort zurücksetzten“ drücken; Innerhalb von 10 Minuten Strom abschalten und wieder einschalten; Danach Passwort neu vergeben |
| App startet nicht ■ Standort ist nicht aktiviert | ■ Standort in Smartphone-Einstellungen aktivieren |
| Einstellungen für LED-Strahler sind ausgegraut ■ LED-Strahler ist nicht als Gruppenmaster deklariert (Slave-Betrieb) | ■ Masterstrahlereinstellen ■ LED-Strahler als Master deklarieren |
| Es werden keine Bluetooth-LED-Strahler gefunden ■ LED-Strahler befinden sich nicht in Reichweite ■ Bluetooth am Smartphone ist deaktiviert | ■ Prüfen, ob im Smartphone Bluetooth aktiviert ist oder den Abstand zum Produkt verringern ■ Suchlauf neu starten |
| Kein Verbindungsaufbau vom Smartphone zum LED-Strahler ■ Das Smartphone befindet sich zu nah am Gerät ■ Smartphone ist nicht App-kompatibel ■ App-Version nicht auf dem neuesten Stand | ■ Abstand zum LED-Strahler mindestens 1,5 m ■ Anderes Smartphone verwenden ■ Steinel Connect App im Appstore updaten |
