LIETOŠANAS INSTRUKCIJA L 820 S STEINEL
Lüdzu, izlasiet uzmanīgi un saglabājiet.
- Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
- Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.
Simbolu skaidrojums
Bridinājums par bīstamību!
Norāde uz tekstu dokumentā.
2. Vispārēji drošības norādījumi
Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!
- Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elektrība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.
- Instalējot sensorgaismekli, jāstrādā ar elektrotīkla spriegumu. Tādēl tas jāveic lietpratīgi un saskaṇā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Gaismekla korpuss
② Sienas stiprinājums
③ Apakšējais pārsegs
④ Virsējais pārsegs
⑤ Zemapmetuma pievadvads
⑥ Virsapmetuma pievadvads
⑦ Montāžas ākis vienkāršākai montāžai / vadu vilces atslogošanai
⑧ Starplika virsapmetuma vadiem
⑨ Mājas numura panelis (L 820 SC)
⑩ Mājas numura panela drošības skrūves (L 820 SC)
4. Princips
Sensorgaismeklis ar aktīvu kustību ziņotāju. lebūvētais infrasarkanais augstfrekvences sensors raida augstas frekvences magnētiskos vilņus (5,8 GHz) un uztver to atstarojumu. Mazākās cilvēku kustības gadījumā gaismekļa uztveres zonā sensors fiksē atblss izmaiņas. lebūvēts mikroprocesors tad aktivizē komandu “leslēgt gaismu”. Sensors var uztvert ari kustības aiz durvīm, stikla rūtim vai plānām sienām. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
Norāde!
Lūdzu, instalējot, nodrošiniet, ka atstatums līdz WLAN rūterim vai pieejas punktam tiek ievērots vismaz 3 m.
Sensorgaismekla funkcijas var iestatīt ar viedtālruni un planšetdatru vai iestatīšanas slēdzi. Saslēgšana tīklā caur Bluetooth ir iespējama tikai ar viedtālruni vai planšetdatoru. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)
Uztveres zonas, piestiprinot lampu pie sienas:

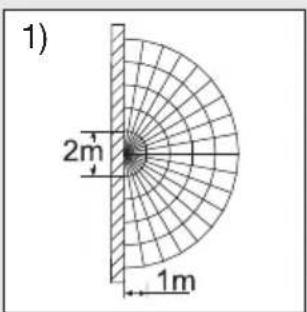

1) Minimālā sniedzamība (1 m)

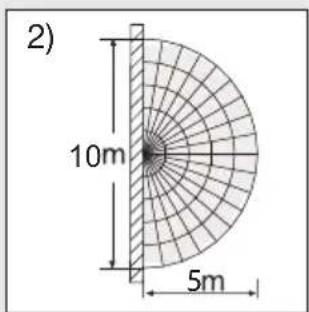

2) Maksimālā sniedzamība (5 m)


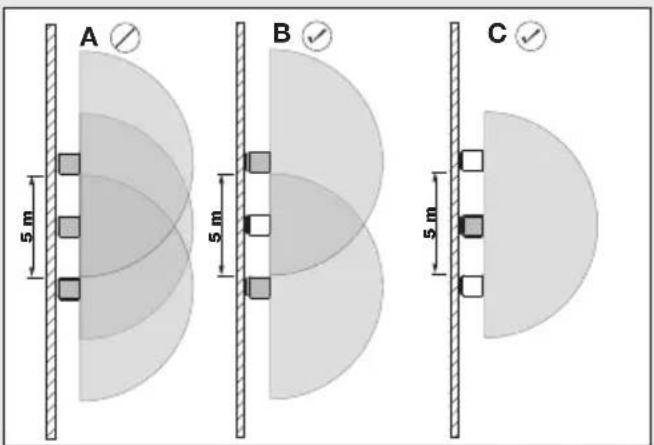

A 5 m B 5 m C 5 mNorāde: Ja gaismekļi ir uzmontēti blakus, tie var izraisīt nepareizu slēgšanos, tā kā raidītie augstfrekvences signāli taucē viens otram (A att.).
Šādi pasākumi palīdz apiet šo klūdu:
- Uzmontējiet gaismekļus ar vismaz 5 m atstatumu.
- Saslēdziet gaismekļus tīklā ar Steinel Connect lietotni un izslēdziet atsevišku gaismekļu sensorus ar Sensor Off funkciju (B + C att.). Saslēdzot tīklā, kustības gadījumā tiek ieslēgti ari tie gaismekļi, kuru sensori ir deaktivēti.
Norāde! iHF sensora augstfrekvences jauda ir aptuveni 1 mW – tas ir tikai 1/1.000 daļa no mobilā telefona vai mikroviļņu krāsns raidjaudas.
Norāde! Sensors ir piemērots automātiskai gaismas slēgšanai. Laika apstākļi var ietekmēt sensora darbību: spēcīgas vēja brāzmas, sniegs, lietus un krusa var izraisīt klūdainu gaismas ieslēgšanu.
5. Elektriskais pieslēgums
Lai sasniegtu norādīto 5 m sniedzamību, montāžas augstumam būtu jābūt apm. 2 m.
Elektrotikla pievadvada pieslēgums (skat.att.)
Tikla pievadvadu veido 3 dzīslu kabelis:
L = fāze (parasti melns, brūns vai pelēks)
N = nulles vads (parasti zils)
PE = zemējums (zaļš / dzeltens)
Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabela dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L) un nulles vads (N) pieslē-dzami savienotājkopnei.
Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišku kabelu noteikšana un savienošana.
Norāde! Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.
6. Funkcijas
Pēc tam, kad ir uzmontēts korpuss un ir veikts tikla pieslēgums, var tikt uzsākta sensorgaismekļa ekspluatācija. Gaismekļa manuālā lietošanā, izmantojot gaismas slēdzi, tas ieslēgšanās fāzē izslēdzas pēc 1 sek. un pēc tam ir aktīvs sensora darbībai.
Atkārtota gaismas slēdža izmantošana nav vajadzīga.
Funkcijas ir iestatāmas ar Steinel Connect lietotni vai iestatišanas regulatoru (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)
Norāde! Spēkā ir tie iestatījumi, kuri tika iestatīti kā pēdējie apkalpes elementā.
Steinel Connect lietotne
Gaismekļa konfigurācijai ar viedtālruni vai planšet- datoru ir Jūsu AppStore jālejuplādē Steinel Connect lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.
QR kodi
Android iOS
Šādas funkcijas ir iestatāmas Smart Connect lietotnē:
– Laika iestatīšana: 5 s – 60 min
- Krēslas iestatījums 2 - 2.000 luksi
- Lux-Teach
- Pamata gaisma
– Galvenais apgaismojums
– Pakāpeniska apgaismojuma ieslēgšana
- Laika Teach
– Darbības rādiusa izvēle
- Bluetooth saslēgums tīklā
Laika iestatišana
Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 60 min.
Katra uztverta kustība no jauna ieslēdz gaismu. Justējot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.
Krēslas sliekšna iestatījums
Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2 līdz 2.000 luksiem.
lestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret dienasgaismas režīmu.
Pamata gaisma
Pamata gaismas gaišumu iespējams iestatīt starp 0 % un 100 %.
Pamata apgaismojumu var iestatīt uz laika vai gaišuma bāzes.
Tikai, notiekot kustībai uztveres laukā, gaisma uz iestatīto laiku (skat. laika iestatīšanu), tiek ieslēgta ar maksimālo gaismas jaudu (100 %). Pēc tam gaismeklis ieslēdzas pamata gaismas režīmā.
Galvenais apgaismojums
Galvenās gaismas gaišumu iespējams iestatīt starp 0 % un 100 %.
Pakāpeniska apgaismojuma ieslēgšana leslēdzot gaismu, sekundes laikā tās intensitāte pieaug līdz 100 % (fade in).
Gaismekli izslēdzot, tas pakāpeniski izdziest līdz 0 % (fade out) .
Fade-in un fade-out laikus var izvēlēties.
llgstoša apgaismojuma režīms
llgstošā apgaismojuma režīma parametrus var iestatīt Steinel Connect lietotnē. Jaunajā lietotnē ilgstošo apgaismojumu var iestatīt brīvi līdz vienam konkrētam pulksteņa laikam (pulksteņa laika Teach).
Bluetooth saslēgums tīklā (Connect Bluetooth Mesh)
Sensorslēdzis atbilst Bluetooth Mesh stadartam. To var saslēgt tīkā ar visām precēm, kas atbilst Bluetooth Mesh standartam.
Sensorslēdža konfigurācija ar Steinel Connect lietotni Pirmo reizi savienojot, sensorslēdzi un Steinel Connect lietotni uz viedtālrūna vai planšetes tiek saglabātas atbilstošā tīkla atslēgas. Ar atslēgu palīdzību var izslēgt neautorizētu piekluvi sensoram. Lai pieklūtu ar vēl vienu viedtālruni vai planšeti ir jādalās ar tīkla atslēgu.
Kas ir "maigais starts"?
Sensorgaismeklis ir aprikots ar “maigā starta” funk- ciju. Tas nozimē, ka, ieslēdzot gaismu, tā neiedegas ar maksimālo jaudu, bet gan sekundes laikā tās intensitāte pieaug līdz 100 %. Tas pats notiek gais- mekli izslēdzot - tas pakāpeniski izdziest.
Norāde! Krēslošanas režīmā, atkarībā no vietējā elektrotīkla, diožu gaisma var viegli raustīties. Tā nav ražotāja klūda un iemesls reklamācijai.
7. Apkope / Kopšana
Izstrādājumam apkope nav nepieciešama. Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekliem).
Svarīgi! Bateriju ierīce nav nomaināma.
Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.
Nemetiet elektroierīces parastajos atkritumos!
Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.
9. Atbilstības deklarācija
Ar šo STEINEL GmbH deklarē, ka radioiekārta L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de
10. Ražotāja garantija
Ražotāja garantija STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Vācija
Šis STEINEL ražojums ir izgatavots ar vislielāko rūpību, tā darbība un drošība pārbaudīta atbilstoši spēkā esošajiem normaṭīviem, un noslēgumā veikta izlases veida kvalitātes kontrole. Steinel garantē nevainojamas produkta īpašības un darbību.
Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēļ, garantijas serviss ietver sevi bojāto daļu remon-tu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu klūdas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.
Serviss:
Pēc garantijas laika beigām vai gadījumos, kad garantija nav spēkā, nepieciešamo remontu veic rūp-nīcas servisa dienests. Lūdzu, nosūtiet labi iesaino-tu izstrādājumu uz tuvāko servisa
darbnīcu.
3 GADU RAŽOTĀJA GARANTIJA
11. Tehniskie dati
Izmēri (A × P × Dz) 88 × 230 × 145 mm (L 800 SC / L 800 C)
91 × 230 × 145 mm (L 810 SC / L 810 C)
260 × 230 × 145 mm (L 820 SC)
Materiāls Gaismekļa korpuss: alumīnijs
Gaismekla nosegs: plastmasa
Tikla pieslēgums 220–240 V, 50/60 Hz
Jaudas patērinš (P _on ) 7,50 W (L 800 SC / L 800 C)
9,80 W (L 810 SC / L 810 C)
9,80 W (L 820 SC)
Jaudas patēriņš iHF sensorika 0,61 W (tikai SC)
Gaismas jauda 466 lm
(L 800 SC / L 800 C)
679 lm
(L 810 SC / L 810 C)
679 lm
(L 820 SC)
LV
| Efektivitāte 62 lm/W (L 800 SC/ L 800 C) | ||
| 69 lm/W (L 810 SC / L 810 C) | ||
| 69 lm/W (L 820 SC) | ||
| Krāsas attēlošanas indekss R | _a = 82 | |
| Standby (Tikls ( P_net )) 0,40 W | ||
| Jaudas faktors 0,89 | ||
| Krāsas temperatūra 3.000 Kelvini (silti balta gaisma) | ||
| Vidējs dzīves ilgums (L70B50) pie 25 °C | >60.000 stundas | |
| Uztveres leņķis 160° (tikai SC) | ||
| Uztveres sniedzamība 1-5 m (tikai SC) | ||
| Krēslas sliekšņa iestatījums 2-2.000 luksiC variantiem: Tikai kombinācijā ar Bluetooth sensoru. | ||
| Laika iestatīšana SC: 5 s - 60 min | C variantiem: Tikai kombinācijā ar Bluetooth sensoru. | |
| Pamata gaisma SC: 0% - 100 % | C: 0% - 100 % | |
| Ilgstošais apgaismojums slēdzams | ||
| Piemērots montāžas augstums 2 m | ||
| Aizsardzības veids | IP44 | |
| Aizsargklase | II | |
| Apkārtējā temperatūra | -20 °C līdz +40 °C | |
| Bluetooth frekvence | 2,4-2,48 GHz (L 800 / L 810 / L 820 SC) | |
| Bluetooth raidjauda | 5 dBm / 3 mW (L 800 / L 810 / L 820 SC) | |
| Sensora frekvence | 5,8 GHz | |
| Sensora raidjauda | < 1 mW | |
| Krāsas konstistence SDCM | Sākuma vērtība: 3 | |
| Gaismas stipruma sadalijums | ||
 |  | |
| L 800 SC / L 800 C | L 810 SC / L 810 CL 820 SC | |
| (L 800 SC / L 800 C) | Šai precei ir gaismas avots ar “E” energijas efektivitātes klasi | |
| (L 810 SC / L 810 C)(L 820 SC) | Šai precei ir gaismas avots ar “D” energijas efektivitātes klasi | |
12. Darbības traucējumi
Traucējumi Cēlonis Risinājums
| Sensorgaismeklim netiek pievadīta strāva | Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vadsIssavienojums | leslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeriPārbaudīt pieslēgumus |
| Sensorgaismeklis neieslēdzas | Dienas gaismas režīmā, krēslas slieksnis - iestatīts nakts režīmāIZSLĒGTS tīkla slēdzisDrošinātājs ir izslēdziesNav mērķtiecīgi iestatīts uztveres lauks | lestatiet atkārtotileslēdzietleslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumuJustējiet atkārtoti |
| Sensorgaismeklis neizslēdzas | Nepārtraukta kustība uztveres laukā | Pārbaudīt lauku un pēc nepieciešamības atkārtoti justējiet |
| Sensorgaismeklis neizslēdzas pilnībā | Izvēlēta pamata gaisma | Programmu slēdzis uz 0 |
| Sensorgaismeklis ieslēdzas nevajadzīgi | Vējš uztveres laukā kustina kokus un krūmusUz ielas esošo automašīnu uztveršana | Izmainiet laukuIzmainiet lauku |
| Lielāki metāliski priekšmeti, piemēram, automobiljai metāla sienas atrodas uztveres zonā | Izmainiet lauku | Piem., pārvietojiet automobili |
| LED starmetis nav uzskaitītsBluetooth pārskatā | Izvēlēts nepareizs regions | lestatījumil→ Regions ES / Regions ASV |
| Aizmirsta parole Pēc nepareizas ievades: | nospiediet pogu “Atiestatīt paroli”, 10 minūšu laikā atvienojiet no strāvas un atkal ieslēdziet; pēctam no jauna piešķiriet paroli | |
| Lietotne nestartējas | Atrašanās vieta nav aktivēta | Aktivējiet atrašanās vietu viedtālruņa iestatījumos |
| LED starmeša iestatījumi ir deaktivēti | LED starmetis nav apstiprināts patgrupas vadošo starmeti (Vadītā (Slave) režīms) | lestatiet vadošo starmetiApstipriniet LED starmeti par vadošo |
| Netiek atrasti Bluetooth LED starmeši | LED starmeši neatrodas sniedzamības diapazonāViedtālrunī ir deaktivēts Bluetooth | Pārbaudiet, vai viedtālrunī ir aktivēts Bluetooth, vai arī samaziniet attālumu līdz ierīceiUzsāciet meklēšanu no jauna |
| Starp viedtālruni un LED starmeti nenotiek savienošanās | Viedtālrunis atrodas pārāk tuvu ierīceiViedtālrunis nav savienojams ar lietotniLietotnes versijai nav jaunākā atjauninājuma | Attālums līdz LED starmetim vismaz 1,5 mIzmantojiet citu viedtālruniAtjauniniet Appstore Steinel Connect lietotni |
