BRUKSANVISNING L 820 S STEINEL

Läs noga igenom dokumentet och förvara det väl!

• Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
• Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd.
• Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom sensorarmaturen installeras till nätspänningen måste arbetet utföras på ett fackmanna-mässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land.
  (t.ex. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Armaturhus
② Väggfäste
③ Skydd nedtill
④ Skydd upptill
⑤ Nätkabel infällt montage
⑥ Nätkabel utanpåliggande
⑦ Montagehakar förenklar monteringen / dragavlastning för kablarna
⑧ Distanser för utanpåliggande installation
⑨Husnummerpanel(L 820 SC)
⑩ Låsskruvar till husnummerpanel (L 820 SC)

4. Principen

Sensorarmatur med en aktiv rörelsevakt. Den integre-rade iHF-sensorn sänder högfrekventa elektromag-netiska vågor (5,8 GHz) och mottar deras eko. När personer rör sig inom armaturens bevakningsområde registreras ekoförändringen av sensorn. Detta utlöser kommandot "tänd ljuset". Detekteringen fungerar också genom dörrar, glas eller tunna väggar. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Anmärkning:

Se till att det finns ett avstånd på minst 3 m till WLAN routern eller accesspunkterna vid installationen.

Sensorlampans funktioner kan ställas in via smart- telefon och surfplatta eller ställskruvar direkt på armaturen. Att skapa belysningsgrupper samman- kopplade med Bluetooth är bara möjligt att göra via smarttelefon eller surfplatta. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

Bevakningsområden vid väggmontage:

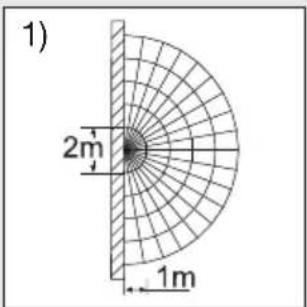

1) Min. räckvidd (1 m)
2) Max. räckvidd (5 m)

1) 2m 1m

2) 10m 5m

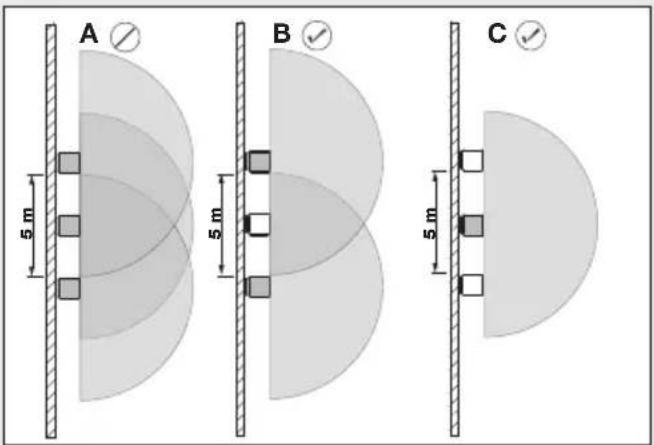

A 5 m B 5 m C 5 m

Anmärkning:

Om sensorlamporna monteras för nära varandra kan det bli felkopplingar, då de utsända högfrekvenssignalerna stör varandra (bild A).

Med följande åtgärder undviker man detta fel:

- Montera sensorlamporna med ett avständ från varandra på minst 5 m.

• Koppla ihop sensorlamporna via Steinel Connect App och koppla bort sensorn via Sensor-Off funktionen för varje enskild lampa (bild B + C). Genom sammankoppling i grupp tänds vid rörelser även de lampor vars sensor är avaktiverad.

Anmärkning:

iHF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändareffekten från en mobil-telefon eller en mikrovågsugn.

Anmärkning:

Sensorn lämpar sig för att automatiskt tända belysning. Olika väderförhållanden kan påverka sensorn. Vindbyar, snö, regn, hagel m.m. kan utlösa en oönskad tändning.

5. Elektrisk anslutning

För att uppnå den angivna räckvidden på 5 m, bör montagehöjden vara ca 2 m.

Nätanslutningens matarledning (se bild)

Nätanslutningens matarledning består av en 3-ledarkabel:

PE = Skyddsledare (grön / gul)

Vid osäkerhet, måste kabeln identifieras med en spänningskontroll; gör den därefter spänningsfri igen. Fas (L) och neutralledare (N) ansluts till kopplingsplinten.

Viktigt:

En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt.

Anmärkning:

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas.

LED LED

I nätkabeln kan en strömställare för till- och från-koppling installeras.

6. Funktionen

Efter montage av kupan och installation av nätkabeln, är sensorarmaturen klar att användas. Om armaturen tänds manuellt med strömbrytare, släcks den alltid efter 1 sekund för kalibrering och är därefter aktiv i sensordrift.

Strömbrytaren behöver inte manövreras igen.

Funktionema kan ställas in via Steinel Connect App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) eller ställskruvar.

Anmärkning:

Det är alltid den sista inställningen som gäller oavsett om den är gjord via vred på armaturen eller via Steinel Connect App.

Steinel Connect App

För att konfigurera armaturen med smarttelefon eller surfplatta måste Steinel Connect App laddas ner från AppStore. Det krävs en Bluetooth-förberedd smartphone eller surfplatta.

QR-Codes
Android iOS

Funktioner som kan ställas in med Steinel Connect appen:

– Efterlystid 5 sek – 60 min
- Skymningsinställning 2–2.000 lux
- Lux-teach
- Grundljus
- Normaljus
- Mjukstartsfunktion
- Klockslag-teach
- Inställning av räckvidden
- Bluetooth sammankoppling

Efterlystid

Inkopplingsfördröjningen kan ställas in steglöst från ca 5 sekunder till max. 60 minuter.

Varje uppfattad rörelse tänder ljuset på nytt.

För justeringen av bevakningsområdet och för funktionstestet, rekommenderas den kortaste tiden.

Skymningsinställning

Reaktionsnivån (skymning) kan ställas in steglöst från ca 2–2.000 lux.

För inställningen av bevakningsområdet och för funktionstestet i dagsljus, måste inställningen vara på dagsljusdrift.

Grundljus

Grundljusets ljusnivå kan ställas in mellan 0 % och 100 %.

Grundljuset kan ställas in tids- eller ljusbaserat.

Vid rörelse i bevakningsområdet tänds ljuset (under inställd tid) med maximal effekt (100 %). Därefter går lampan tillbaka till grundljus.

Normalljus

Normalljusets ljusnivå kan ställas in mellan 0 % och 100 %.

Mjukstartsfunktion

När ljuset tänds ökar ljuset långsamt upp till 100 % (fade in).

När ljuset släcks minskar ljuset långsamt till 0 % (fade out).

Fade-in- och fade-out-tider kan väljas.

Permanentljus

Permanentljustets parameter kan ställas in via Steinel Connect appen. I den nya appen kan permanentljustet valfritt ställas in till ett bestämt klockslag (klockslag-teach).

Bluetooth sammankoppling (Bluetooth-Connect-Mesh)

Sensorbrytaren motsvarar

Bluetooth Mesh standard. Den kan sammankopplas med alla produkter som motsvarar Bluetooth Mesh standarden.

Sensorbrytarens konfigurering sker via Steinel Connect App. Vid den första förbindelsen mellan sensorbrytaren och Steinel Connect App sparas motsvarande nätverksnycklar på smarttelefonen eller surfplattan. Genom nyckeln är obehörig åtkomst till sensorn utesluten. För åtkomsten via ännu en smarttelefon eller surfplatta måste nätverksnyckeln delas.

Vad är mjukstart?

Sensorlampan har en mjukstartfunktion. Vilket betyder, att ljuset inte har maximal effekt när det tänds, utan ljuset dimras upp inom en sekund upp till 100 %. Detsamma gäller när ljuset släcks.

Anmärkning:

I grundljusläge kan LED börja fladdra lite beroende av lokalt elnät. Det är alltså inget fel på produkten och därmed ingen orsak till reklamation.

7. Underhåll / Skötsel

Produkten är underhållsfri.

Armaturen kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. CE-deklaration

Härmed försäkrar STEINEL GmbH att denna typ av radioutrustning L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överens- stämmelse finns på följande webbadress: www.steinel.de

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken – inklusive särskilda skyddsbestämmelser för konsumenterna – och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,
– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,
– om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
- om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,
- om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
– vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

1. Tekniska data

Mätt (H × B × D) 88 × 230 × 145 mm (L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 SC)
Material Armaturhus:	aluminiumArmaturens kupa: plast
Spänning 220–240 V, 50/60 Hz
Systemeffekt (Pon) 7,50 W (L 800 SC / L 800 C)9,80 W (L 810 SC / L 810 C)9,80 W (L 820 SC)
Systemeffekt iHF sensorik 0,61 W (endast SC)
Ljusflöde 466 lm (L 800 SC / L 800 C)679 lm (L 810 SC / L 810 C)679 lm (L 820 SC)
Ljusutbyte 62 lm/W (L 800 SC/ L 800 C)69 lm/W (L 810 SC / L 810 C)69 lm/W (L 820 SC)
Färgåtergivningsindex R	a=82
Standby nätverk (Pnet) 0,40 W
Effektfaktor	0,89
Färgtemperatur	3.000 k (varm vit)
Medellång livslängd för beräkningen (L70B50) vid 25 °C	>60.000 timmar
Bevakningsvinkel	160° (endast SC)
Bevakningsräckvidd	1–5 m (endast SC)
Skymningsinställning	2–2.000 luxFör C: Endast i kombination med en Bluetooth
Efterlystid	För SC: 5 sek.–60 min.För C: Endast i kombination med en Bluetooth
Grundljus För SC: 0 %–100 %	För C: 0 %–100 %
Permanent ljus	kopplingsbart
Optimal montagehöjd 2 m
Skyddsklass	IP44
Isolationsklass	II
Omgivningstemperatur	-20 °C till +40 °C
Frekvens Bluetooth	2,4–2,48 GHz (L 800 / L 810 / L 820 SC)
Sändeffekt Bluetooth	5 dBm / 3 mW (L 800 / L 810 / L 820 SC)
Frekvens sensor	5,8 GHz
Sändeffekt sensor	< 1 mW
Färgkonsistens SDCM	Startvärde: 3

SE

Ljusintensitetsfördelning

(L 800 SC / L 800 C) Denna produkt har en ljuskälla i energieffektklass "E"

(L 810 SC / L 810 C)

Denna produkt har en ljuskälla i energieffektklass "D"

(L 820 SC)

12. Driftstörningar

Störning Orsak Åtgärd

Sensorarmaturen utan spänning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning	Slå till säkringen, byt ut, slå till spänningen; testa med spänningsprovareKontrollera anslutningarna
Sensorarmaturen tänds inte	vid dagsljusdrift, skymnings-inställningen står på nattdriftNätströmbrytare FRÄNSäkring har utlöstBevakningsområdet inte exakt inställt	Justera inställningenTillkopplaSlå till säkringen, byt ut, kontrollera evtl. anslutningenJustera inställningen
Sensorlampan släcks inte	Ständig rörelse i bevakningsområdet	Kontrollera området och ställ innytt om nödvändigt
Sensorlampan släcks inte helt	Grundljus har valts	Programomkopplare på 0
Sensorlampan tänds spontant	Vinden får träd och buskar att röra sig inom bevakningsområdetRörelser från bilar ute på gatan	Ändra bevakningsområdeÄndra bevakningsområde
Större metallföremål som exempelvis bilar eller metallväggar inom bevakningsområdet	Ändra bevakningsområde	Parkera om bilen t.ex.
LED-strålkastaren nämns inte i bluetooth-översikten	Fel region vald	Inställningar→ Region EU / Region US
Glömt lösenord	Efter felinmatning: Tryck på	knappen "Återställ lösenord"; Stäng av strömmen inom 10 minuter och sätt på den igen; Tilldela därefter lösenordet på nytt
Appen startar inte	Positionen är inte aktiverad	Aktivera positionen i smarttelefonens inställningar
Inställningarna för LED-strålkastaren är nedtonade	LED-strålkastaren är inte angiven som gruppmaster (slave-drift)	Ställ in master-strålkastaren Ange LED-strålkastaren som master
Ingen bluetooth LED-strålkastare hittad	LED-strålkastaren befinner sig utom räckviddBluetooth på smarttelefonen är avaktiverad	Kontrollera om bluetooth är aktiverad i smarttelefonen eller minska avständet till produktenStarta sökningen på nytt
Ingen uppkoppling från smarttelefonen till LED-strålkastaren	Smarttelefonen befinner sig för nära strålarenSmarttelefonen är inte appkompatibelAppversionen är för gammal	Avståndet till LED-strålkastaren minst 1,5 mAnvänd en annan smarttelefonUppdatera Steinel Connect App i AppStore

DK

Dekningsområder ved montering på vegg:

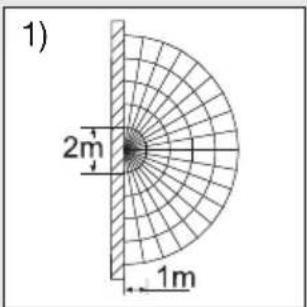

1) Minimal rekkevidde (1 m)

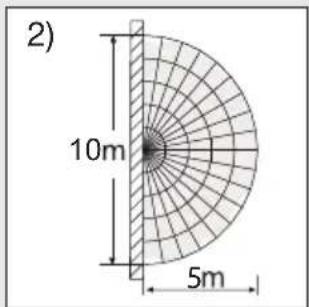

2) Maksimal rekkevidde (5 m)

1) 2m 1m

2) 10m 5m

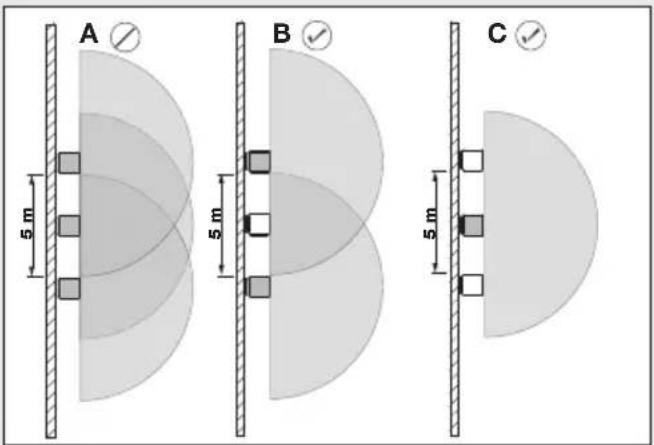

A 5 m B 5 m C 5 m

Nettledningen består av en 3-ledet kabel:
