1. Riguardo a questo documento

Si prega di leggere attentamente le istruzioni e di conservarle.

• Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Nel montaggio il cavo elettrico da allacciare deve essere fuori tensione. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Involucro della lampada
② Supporto per montaggio a muro
③ Copertura in basso
④ Copertura in alto
⑤ Cavo di allacciamento alla rete incassato
⑥ Cavo di allacciamento alla rete in superficie
⑦ Gancio di montaggio per semplificare le operazioni di montaggio / scarico della trazione
⑧ Distanziatore per il conduttore in superficie
⑨ Pannello numero civico (L 820 SC)
⑩ Viti di fissaggio per pannello numero civico (L 820 SC)

4. Il principio

Lampada a sensore con un rilevatore attivo di movimento. Il sensore iHF ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. In caso di movimento di persone nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Avvertenza:

Nell'installazione si prega di rispettare una distanza di almeno 3 m dal router WLAN o da Access Points.

Le funzioni della lampada a sensore possono essere impostate tramite smartphone o tablet oppure tramite l'apposito regolatore. Un collegamento in rete Bluetooth è possibile solo tramite smartphone o tablet. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

Campi di rilevamento nel caso di montaggio a parete:

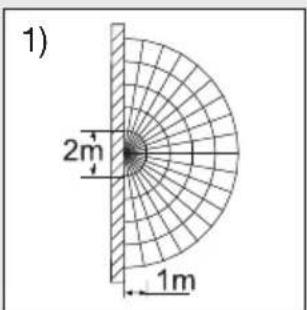

1) Raggio d'azione minimo (1 m)

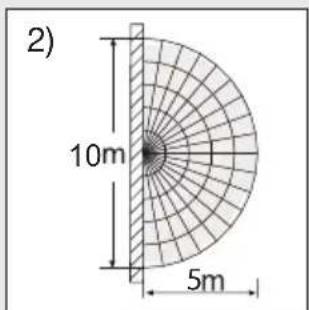

2) Raggio d'azione massimo (5 m)

1) 2m 1m

2) 10m 5m

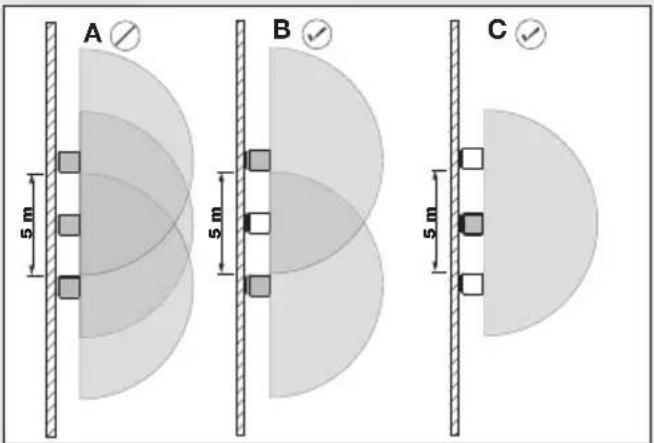

A 5 m B 5 m C 5 m

Avvertenza:

Se le lampade vengono montate troppo vicine le une alle altre, si potrebbero verificare interventi a sproposito, in quanto i segnali ad alta frequenza trasmessi interferiscono tra loro (Fig. A).

I seguenti accorgimenti aiutano a evitare questo errore:

• Montare le lampade a una distanza di almeno 5 m.
• Collegare le lampade tramite la App Steinel Connect e disattivare il sensore in modo mirato in determinate lampade tramite la funzione “Sensor OFF” (Fig. B + C). Tramite il collegamento a rete, in caso si verificasse un movimento si attivano anche le lampade il cui sensore è disattivato.

Avvertenza: La potenza del sensore iHF d'alta frequenza è di ca. 1 mW – equivale solo ad un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.

Avvertenza: Il sensore si presta per il comando automatico della luce. I fenomeni atmosferici possono avere influenza sul funzionamento del sensore; in caso di forti folate di vento, neve, pioggia o grandi ne è possibile che esso intervenga a sproposito.

5. Allacciamento elettrico

Ai fini di poter raggiungere il raggio di azione indicato di 5 m si consiglia un'altezza di montaggio di ca. 2 m.

Eseguite l'allacciamento alla rete (v. Fig.)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = conduttore neutro (di norma blu)

PE = conduttore di terra (verde / giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Fase (L) e filo di neutro (N) vengono allacciati al morsetto isolante.

Importante: Lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo.

Avvertenza: La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

LED LED

Sulla linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere.

6. Funzioni

Dopo che l'apparecchio è stato montato completamente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore.

Quando la lampada viene messa in funzione manualmente mediante l'interruttore della luce, essa si spegne dopo 1 secondo per la fase di misurazione ed è attiva per il funzionamento con sensore.

Non è necessario azionare nuovamente l'interruttore della luce.

Funzioni impostabili tramite la App Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) o regolatore.

Avvertenza: Valgono di volta in volta le impostazioni che sono state effettuate sull'ultimo dispositivo di comando utilizzato.

App Steinel Connect

Per la configurazione della lampada con smartphone o tablet dovete scaricare la App Steinel Connect dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Codici QR
Android iOS

Funzioni, impostabili tramite la app Steinel Connect.

• Regolazione del periodo di accensione 5 s - 60 min
• Regolazione crepuscolare: 2 - 2.000 Lux
• Apprendimento Lux
• Luce notturna
• Luce principale
• Funzione di accensione graduale della luce
• Apprendimento ora
• Regolazione del raggio d'azione
• Collegamento Bluetooth

Regolazione del periodo di accensione

Il ritardo dello spegnimento può essere regolato in continuo tra ca. 5 secondi e un massimo di 60 minuti.

Ad ogni nuovo rilevamento di movimento la luce si accende nuovamente o viene posticipato il momento dello spegnimento.

Quando si imposta il campo di rilevamento e si esegue il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione crepuscolare

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 2 e 2.000 Lux.

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna deve essere impostato il funzionamento con luce diurna.

Luce notturna

La luminosità della luce di base può essere impostata tra il 0 % e il 100 %.

La luce notturna può essere impostata in funzione del tempo o della luminosità.

In caso di movimento all'interno del campo di rilevamento la luce (per il periodo impostato) passa al massimo flusso luminoso utile (100 %). Dopo di che la lampada passa alla luce notturna.

Luce principale

La luminosità della luce principale può essere impostata tra il 0 % e il 100 %.

Funzione di accensione graduale della luce

All'accensione la luminosità viene alzata gradualmente al 100 % (fade in).

Allo spegnimento la luminosità viene abbassata gradualmente allo 0 % (fade out).

I tempi di fade-in e fade-out possono essere scelti a piacere.

Funzionamento a luce continua

I parametri della luce continua possono essere impostati tramite la app Steinel Connect. Nella nuova app è possibile impostare la luce continua a piacere fino a una determinata ora (apprendimento ora).

Collegamento Bluetooth (Bluetooth-Connect-Mesh)

L'interruttore a sensore corrisponde al Bluetooth Mesh Standard. Esso può essere collegato con tutti i prodotti conformi al Bluetooth Mesh Standard.

La configurazione dell'interruttore a sensore avviene tramite la app Steinel Connect. Al primo collegamento tra l'interruttore a sensore e la app Steinel Connect vengono memorizzate sullo smartphone o sul tablet relative chiavi di rete.

La chiave consente di escludere un accesso al sensore da parte di persone non autorizzate. Per l'accesso tramite un altro smartphone o tablet occorre che la chiave di rete venga condivisa.

Cos'è l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significa che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza, bensì la luminosità viene aumentata lentamente entro un secondo fino a 100 %. Analogamente lo spegnimento non è immediato, bensì la luce si spegne lentamente.

Avvertenza: Nella modalità di dimmerazione, a seconda della rete locale, si può verificare un leggero sfarfallio dei LEDs. Ciò non denota un difetto del prodotto e non costituisce pertanto motivo di reclamo.

7. Cura / Manutenzione

Il prodotto non necessita di manutenzione. In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).

Importante: l'alimentatore non è sostituibile.

230V LED

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiara che il tipo di apparecchiatura radio L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

10. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
• in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
  – in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

1. Dati tecnici

Dimensioni (A × L × P) 88 × 230 × 145 mm (L 800 SC / L 800 C)

91 × 230 × 145 mm (L 810 SC / L 810 C)

260 × 230 × 145 mm (L 820 SC)

Materiale Involucro della lampada: alluminio

Diffusore: plastica

Allacciamento alla rete 220 – 240 V, 50/60 Hz

Potenza assorbita ( P_on )	7,50 W (L 800 SC / L 800 C)
	9,80 W (L 810 SC / L 810 C)
	9,80 W (L 820 SC)

Potenza assorbita sensori iHF 0,61 W (solo SC)

Potenza luminosa 466 lm (L 800 SC / L 800 C)
679 lm	(L 810 SC / L 810 C)
679 lm (L 820 SC)

Efficienza 62 lm/W (L 800 SC/ L 800 C)

69 lm/W (L 810 SC / L 810 C)

69 lm/W (L 820 SC)

Indice di resa cromatica R

_a = 82

Standby rete (Pnet)

0,40 W

Fattore potenza 0,89

Temperatura del colore 3.000 Kelvin (bianco caldo)

Durata utile media misurata (L70B50 a 25 °C)

>60.000 ore

Angolo di rilevamento 160° (solo SC)

Raggio d'azione del rilevamento

1 – 5 m (solo SC)

Regolazione crepuscolare	2 – 2.000 Lux
	Per C: solo in combinazione con un prodotto a sensori Bluetooth

Regolazione del periododi accensione

Per SC: 5 s – 60 minPer C: solo in combinazione con un prodotto a sensori Bluetooth

Luce nottuma	Per SC: 0% – 100%
	Per C: 0% – 100%

Luce continua

attivabile

Ottimale altezza di montaggio

2 m

Grado di protezione

IP44

Classe di protezione

II

Temperatura ambiente tra -20 °C e +40 °C

Frequenza Bluetooth

2,4–2,48 GHz (L 800 / L 810 / L 820 SC)

Potenza di trasmissione Bluetooth

5 dBm / 3 mW (L 800 / L 810 / L 820 SC)

Frequenza sensore 5,8 GHz
Potenza di trasmissione sensore < 1 mW
Consistenza del colore SDCM Valore iniziale: 3
Distribuzione dell'intensità luminosa
	L 800 SC / L 800 C L 810 SC / L 810 CL 820 SC
(L 800 SC / L 800 C) Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica “E”
(L 810 SC / L 810 C)(L 820 SC)	Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica “D”

12. Disturbi di funzionamento

Guasto Causa Rimedio

Lampada a sensore priva di tensione	■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■ Corto circuito	■ Attivare o sostituire il fusibile; accendere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro■ Controllare gli allacciamenti
La lampada a sensore non si accende	■ In caso di funzionamento con luce diurna la regolazione di luce crepuscolare è impostata sul funzionamento di notte■ Interruttore principale su OFF■ Il fusibile è intervenuto■ Campo di rilevamento non impostato con direzione giusta	■ Effettuare una nuova regolazione■ Accendere■ Attivare o sostituire il fusibile; all'occorrenza controllare l'allacciamento■ Effettuare una nuova regolazione
La lampada a sensore non si spegne	■ Movimento continuo nel campo di rilevamento	■ Controllare il campo e se necessario ripetere la registrazione
La lampada a sensore non si spegne completamente	■ È stata selezionata la luce notturna	■ Selettore di programma impostato su 0
La lampada a sensore si accende a sproposito	■ Il vento muove alberi e cespugli nel campo di rilevamento■ Vengono rilevate automobili sulla strada	■ Spostare il campo■ Spostare il campo
Nel campo di rilevamento si trovano oggetti di metallo di grandi dimensioni, per es. automobili o pareti di metallo	■ Spostare il campo	■ per es. parcheggiare l'auto in un altro luogo
Il faro LED non compare nella panoramica Bluetooth	■ È stata selezionata la regione sbagliata	■ Impostazioni ➔ Regione UE / Regione US
Password dimenticata		■ Dopo una digitazione sbagliata: premere il pulsante “Reimposta la password”; staccare e riattaccare la corrente entro 10 minuti, dopo di ciò assegnare una nuova password
La app non si avvia	■ La posizione non è attivata	■ Attivare la posizione nelle imposta-zioni dello smartphone
Le impostazioni per faro LED sono disattivate	■ Il faro LED non è dichiarato come Master del gruppo (modalità Slave)	■ Impostare il faro Master■ Dichiarare il faro LED come master
Non si trovano fari LED Bluetooth	■ I fari LED non si trovano entro il raggio d'azione■ Bluetooth è disattivato sullo smartphone	■ Verificare se nello smartphone Bluetooth è attivato oppure ridurre la distanza dal prodotto■ Riavviare la ricerca
Non è possibile creare un collegamento tra smartphone e faro LED	■ Lo smartphone è troppo vicino all'apparecchio■ Lo smartphone non è compatibile con la app■ La versione della app non è aggiornata	■ La distanza dal faro LED deve essere di almeno 1,5 m■ Utilizzare un altro smartphone■ Aggiornare la app Steinel Connect nell'Appstore
