L 820 S - 灯 STEINEL - 免费用户手册

用户手册 L 820 S STEINEL

• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。

符号说明

危险警示！

指示文件中的文本位置。

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。
• 安装感应灯时涉及电源电压的相关工作。因此必须根据国内通用的安装规定和连接条件执行专业安装工作。（例如 DE: VDE 0100, AT: OEVE / OENORM E8001-1, CH: SEV 1000）

3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① 灯具外壳
② 墙壁支架
③ 下方灯罩
④ 上方灯罩
⑤ 暗装电源线
⑥ 明装电源线
⑦ 用于简化安装操作 / 释放导线张力的装配钩
⑧ 明装馈线的间隔垫片
⑨ 门牌号面板
(L 820 SC)
⑩ 门牌号面板的止动螺栓 (L 820 SC)

4. 原理

带有主动型运动检测器的传感器灯。集成式iHF传感器可发射高频电磁波（5.8 GHz）并接收其反射波。在灯感应范围内发生人员移动时，感应器将会感应到反射波。微处理器随即发出“打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。(L 800 C/L 800 SC/L 810 C/L 810 SC/L 820 SC)

提示：

在安装期间，请您确保与无线局域网路由器或接入点保持至少3m的距离。

可通过智能手机和平板电脑亦或调节器调节传感器灯的功能。仅可通过智能手机或平板电脑进行蓝牙对接。(L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

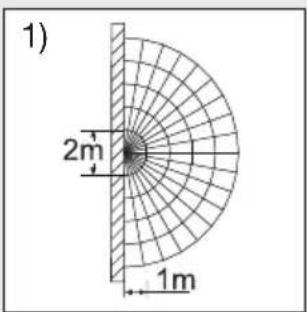

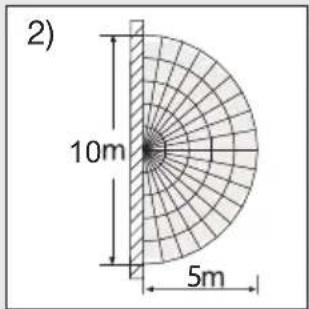

墙面安装时的感应范围：

1）最小有效距离（1m）
2）最大有效距离（5m）

1) 2m 1m

2) 10m 5m

A 5 m B 5 m C 5 m

提示：

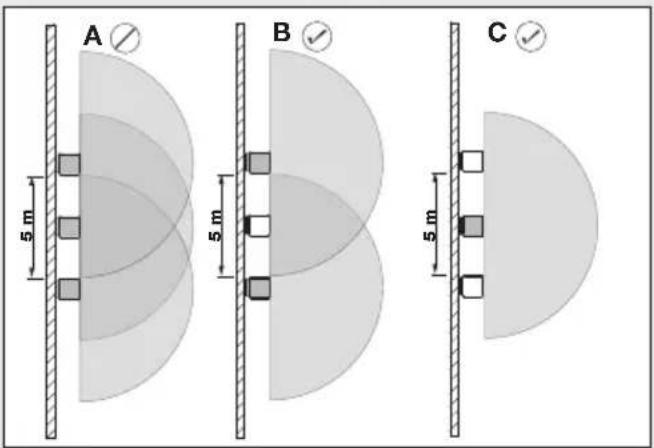

当灯具彼此间的安装距离过近时，可能导致错接，因为它们发出的高频信号会相互干扰。(图 A)

采用以下措施可避免此类故障发生：

• 以至少 5 ~m 的间距安装灯具。
• 通过 Steinel Connect App 将灯具联网，并通过各个灯具上的 Sensor-Off 功能有目的地将传感器关闭 (图 B + C)。通过联网还可在移动的同时接通灯具，其传感器禁用。

提示：

iHF的高频传感器高频功率约为1 mW－仅相当于手机或微波炉发射功率的千分之一。

提示：

传感器适用于自动开关灯。天气条件可能影响感应器的功能，强风暴、强降雪、强降雨以及冰雹天气可能导致功能错误激活。

5. 电气连接

为了达到规定的 5 m 有效距离，安装高度应该大约为 2 m。

连接电源线（如图）

电源线由 3 芯电缆组成：

L = 火线（通常为黑色、褐色或灰色）

N = 零线（通常为蓝色）

PE = 地线（绿色 / 黄色）

如有疑问，务必请您用电压检查表核查电缆；接着重新断电。火线（L）和零线（N）连接到接线端子上。

重要：

混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新连接。

提示：

该灯的光源不能更换；如须更换光源（如在其使用寿命结束时），更换整个灯。

LED LED

在电源线上可以安装用于开关的电源开关。

6. 功能

该壳体安装完毕并连接电源线后，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在1秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。

通过 Steinel Connect App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) 或调节器可调节功能。

提示：

最后一次使用操作元件时设定的设置有效。

安卓 Android iOS

• 功能：
• 可通过 Steinel Connect 应用程序设置的功能：
• 时间可设置为 5 s - 60 Min
• 暮光可设置为 2 - 2,000 Lux
  -Lux 示教模式
• 底灯
• 主灯
• 柔光启动功能。
• 示教时间
• 有效距离设置
• 蓝牙联网

时间设置

关闭延时可无极设置为约 5 秒至最长 60 分钟每个检测到的移动动作都会再次开启灯光。

在调整检测区域和进行功能测试的时候，建议设置成最短时间。

亮度设置

响应亮度（暮光）可无极设置为约2-2,000 Lux 在设置探测区域以及在日光下进行功能测试时，必须将设置调节器调到日光模式。

底灯

底灯的亮度可在 0% 和 100% 之间无级调节。

可根据时间或亮度调整底灯。

当在探测范围内运动时方才可以将灯光控制到最大灯功率（100%）并持续已设时间（对于时间设置）。然后灯重新切换至底灯。

主灯

主灯的亮度可在 0% 和 100% 之间无级调节。

柔光启动功能。

开灯的时候，亮度逐步亮起到 100%（fade in 淡入模式）。关灯时，亮度会逐步降低至 0%（fade out 淡出模式）。淡入和淡出的时间可自由选择。

长亮灯模式

常亮模式的参数可以通过 Steinel Connect 应用程序设定。在这个新推出的应用程序中，可以逐步设定常亮持续时间，直至达到特定的时间（时间示教功能）。

蓝牙联网（蓝牙 Connect Mesh）

该传感器开关符合

蓝牙Mesh标准。该传感器开关可以与所有符合蓝牙Mesh标准的

产品进行联网。

该传感器开关可通过 Steinel Connect 应用程

序进行配置。当首次连接传感器开关到Steinel

Connect 应用程序时，相应的网络秘钥就会保存在智能手机或平板电脑上。通过该密钥可避免未经授权人员访问该传感器。必须共享该网络密钥才能通过其他智能手机或平板电脑访问。

7. 保养和维护

产品免维护。

照明灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。

重要信息：操作设备无法更换。

230V LED

8. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

9. 一致性声明

STEINEL GmbH 特此声明，L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de

10. 制造商担保

制造商保修 STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, 德国

该产品系施特朗精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上的间接损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。

服务：

质保期已经到期或缺陷不在质保范围内的产品，可由我方工厂服务部门进行维修。请将产品妥善包装并寄至就近维修点。

1. 技术参数

电源连接 220 - 240 V, 50/60 Hz

功率消耗 (Pon) 7.50 W (L 800 SC / L 800 C)

9.80 W (L 810 SC / L 810 C)

9.80 W (L 820 SC)

iHF 感测系统的功率消耗 0.61 W （仅限 SC）

光效率 466 lm (L 800 SC / L 800 C)	679 lm (L 810 SC / L 810 C)
	679 lm (L 820 SC)

效率 62 lm/W (L 800 SC/ L 800 C)

69 Im/W (L 810 SC / L 810 C)

69 Im/W (L 820 SC)

显色指数R

_a=82

待机网络（ P_net ）0.40 W
功率系数 0.89

色温 3,000 K（暖白光）

平均额定使用寿命(L70B50,在25°C的温度下)

>60,000小时

感应角度 160^ （仅限 SC）

感应有效距离

1-5m(仅限SC)

亮度设置 2 - 2,000 Lux
对于 C 系列：每次只能与一个蓝牙传感器产品结合使用。

时间设置 对于 SC 系列：5 秒 - 60 分钟
对于 C 系列：每次只能与一个蓝牙传感器产品结合使用。

底灯 对于 SC 系列:0% - 100%

对于 C 系列:0% - 100%

长亮灯可控
最佳的安装高度 2 m
保护形式 IP44
防护等级Ⅱ
环境温度 -20 ℃ 至 +40 ℃
蓝牙频率 2.4 - 2.48 GHz (L 800 / L 810 / L 820 SC)

蓝牙发射功率 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)

频率传感器 5.8 GHz

传感器的发射功率 < 1 mW

的颜色一致性 初始值：3

光强分布

(L 800 SC / L 800 C) 本产品具备一个能效等级为 “E” 的光源

(L 810 SC / L 810 C)

(L 820 SC)

本产品具备一个能效等级为“D”的光源

12. 运行故障

故障 原因 补救办法

感应灯无电压■保险丝已熔断,未接通,断线■短路		■接通、更换保险丝;接通电源开关;通过电压检测器检查电线■检查接口
感应灯无法打开■在日间模式下,亮度设置处于夜间模式■电源开关关闭■保险丝已熔断■感应范围未进行针对性设置		■重新设置■打开■接通、更换保险丝,必要时检查接头■重新调节
感应灯无法关闭	■在感应范围内持续运行	■检查范围,并在必要时重新调整
感应灯未完全关闭	■已选择底灯	■程序选择开关位于0
感应灯意外打开■风吹动感应范围内的树枝和灌木丛■感应到街道上的汽车		■调整范围■调整范围
感应范围内存在更大的金属物体,如汽车或金属墙	■调整范围■例如移动汽车
在蓝牙概览中未列出LED泛光灯	■选择了错误的地区■设置	→欧盟地区/美国地区
忘记密码■输入错误后:按下按钮“重置密码”;在10分钟内断电并重启;然后重新指定密码
App未启动	■位置未激活	■在智能手机设置中激活位置
LED泛光灯的设置变成灰色■LED泛光灯未被登记为分组主机(从机运行)		■设置主机泛光灯■将LED泛光灯登记为主机
未找到蓝牙LED泛光灯■LED泛光灯不在检测范围内■智能手机上的蓝牙已禁用		■检查智能手机中是否已激活蓝牙,或者拉进与产品的距离■重新启动查找过程
智能手机与LED泛光灯之间未建立连接	■智能手机与设备距离过近■智能手机与App不兼容■App版本非最新版本	■与LED泛光灯之间的距离至少为1.5m■使用其他智能手机■在应用商店中更新Steinel Connect App
