KÄYTTÖOHJE L 820 S STEINEL
Lue huolellisesti ja säilytä tulevaa tarvetta varten!
- Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
- Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.
Symbolit
Vaaroista ilmoittava varoitus!
Viite asiakirjan tekstin kohtiin.
2. Yleiset turvaohjeet
Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!
- Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.
- Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC
① Valaisinrunko
② Seinäkiinnitysosa
③ Kupu alhaalla
④ Kupu ylhäällä
⑤ Verkkojohto, uppoasennus
⑥ Verkkojohto, pinta-asennus
⑦ Asennuskoukku helpottamaan asennusta / johtojen vedonpoistoon
⑧ Korotusholkki tulojohdon pinta-asennukseen
⑨Talonumerokilpi(L 820 SC)
⑩ Talonumerokilvenkiinnitysruuvit (L 820 SC)
4. Toimintaperiaate
Tunnistinvalaisin sisältää aktiivisen liiketunnistimen. Sisäänrakennettu iHF-tunnistin lähettää suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun valaisimen reagointialueella liikkuu ihmisiä. Mikroprosessori laukaisee tällöin "Kytke valo" -käskyn. Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien lävitse. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)
Huomautus:
Huolehdi asennuksessa siitä, että WLAN-reitittimeen tai tukiasemiin säilytetään vähintään kolmen metrin etäisyys.
Tunnistinvalaisimen toiminnot voi säätää älypuhelimen ja tablettitietokoneen tai säätimen avulla. Bluetooth-yhteys on mahdollinen vain älypuhelimen tai tablettitietokoneen avulla. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)
Toiminta-alueet seinäasennuksessa:
1) Pienin mahdollinen toimintaetäisyys (1 m)
2) Suurin mahdollinen toimintaetäisyys (5 m)


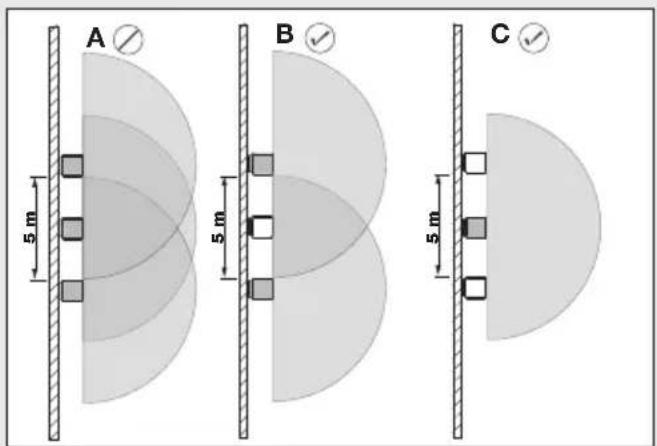

A 5 m B 5 m C 5 mHuomautus:
Virhekytkennät ovat mahdollisia, jos valaisimet asennetaan liian lähelle vierekkäin, koska lähetetyt suurtaajuussignaalit aiheuttavat keskinäisiä häiriöitä (kuva A).
Seuraavat toimenpiteet auttavat välttämään tämän ongelman:
- Asenna valaisimet vähintään 5 metrin etäisyydelle toisistaan.
- Yhdistä valaisimet Steinel Connect App -sovelluksen avulla ja kytke tunnistin kohdistetusti pois päältä yksittäisissä valaisimissa Sensor-Off-toiminnon avulla (kuva B + C). Yhteyden ansiosta myös valaisimet, joiden tunnistin on poistettu toiminnasta, kytkeytyvät liikettä havaittaessa.
Huomautus: Suurtaajuustunnistimen lähetysteho on noin 1 mW – tämä on vain tuhannesosa kannettavan puhelimen tai mikroaaltouunin lähetystehosta.
Huomautus: Tunnistin soveltuu valon automaattiseen kytkentään.
Sääolosuhteet voivat vaikuttaa tunnistimen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesija raesateet saattavat aiheuttaa virhetoimintoja, koska tunnistin ei erota säässä tapahtuvia äkillisiä lämpötilan vaihteluita lämmönlähteistä.
5. Sähköliitäntä
Tunnistin on asennettava noin 5 metrin korkeuteen, jotta ilmoitettu 2 metrin toimintaetäisyys saavutetaan.
Verkkojohdon liitäntä (ks. kuva)
Verkkojohtona käytetään 3-johtimista kaapelia:
L = vaihe (useimmiten musta, ruskea tai harmaa)
N = nollajohdin (useimmiten sininen)
PE = suojamaajohdin (vihreä / keltainen)
Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Vaihe (L) ja nollajohdin (N) liitetään kytkentäliittimeen.
Tärkeää: Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja yhdistettävä uudelleen.
Huomautus: Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).
6. Toiminta
Tunnistinvalaisin voidaan ottaa käyttöön, kun kotelo on asennettu ja laite on kytketty sähköverk- koon. Kun valaisin otetaan käyttöön manuaalisesti valokatkaisinta painamalla, se kytkeytyy pois päältä mittausvaihetta varten noin 1 sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkäytössä. Valokatkaisinta ei tarvitse painaa uudelleen.
Toiminnot voidaan säätää Steinel Connect App -sovelluksen (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) tai säätimen avulla.
Huomautus: Viimeksi käytetyllä välineellä tehdyt asetukset ovat voimassa.
Steinel Connect App -sovellus
Steinel Connect App -sovellus on ladattava AppStore-myymälästä älypuhelimen tai tablettitietokoneen avulla tehtävää valaisimen konfigurointia varten. Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.
QR-koodit
Android iOS
Toiminnot voidaan säätää Smart Connect App -sovelluksen avulla:
- Kytkentäajan asetus 5 s–60 min
– Hämäryystason asetus 2 – 2.000 luksia - Lux-Teach
- Perusvalaistus
– Päävalaistus - Valon pehmeän kytkeytymisen toiminto
- Teach-kellonaika
- Toiminta-alueen rajaus
- Bluetooth-ryhmitys
Kytkentäajan asetus
Kytkentäajan asetus voidaan asettaa portaattomasti noin 5 sekunnin ja enintään 60 minuutin välille. Jokainen havaittu liike kytkee valon uudelleen.
Toiminta-alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.
Hämäryystason asetus
Kytkeytymiskynnys (hämäryystaso) voidaan asettaa portaattomasti noin 2–2.000 luksin välille.
Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi säätimen on oltava asetettuna päiväkäytön asentoon.
Perusvalaistus
Perusvalaistuksen kirkkaus voidaan asettaa 0 %:n ja 100 %:n välille.
Perusvalaistus voidaan säätää aikaan tai kirkkauteen perustuen.
Toiminta-alueella tapahtuva liike kytkee valon (asetetuksi ajaksi) suurimmalle valoteholle (100 %). Sen jälkeen valaisin kytkee takaisin perusvalaistukseen.
Päävalaistus
Päävalaistuksen kirkkaus voidaan asettaa 0 %:n ja 100 %:n välille.
Valon pehmeän kytkeytymisen toiminto
Kun valaisin kytketään päälle, kirkkaus säädetään tasaisesti 100 %:n tehoon asti.
Valo myös sammutetaan tasaisesti 0 %:n tehoon asti (fade out).
Fade-in- ja fade-out-ajat voidaan valita itse.
Jatkuvan valaistuksen kytkentä
Jatkuvan valon kytkennän parametrit voidaan asettaa Steinel Connect -sovelluksen avulla. Uudessa sovelluksessa jatkuvan valon kytkentä voidaan asettaa halutulla tavalla aina tiettyyn kellonaikaan asti (teach-kellonaika).
Bluetooth-ryhmitys (Bluetooth-Connect-Mesh)
Tunnistinkytkin vastaa Bluetooth Mesh -standardia. Se voidaan ryhmittää kaikkien Bluetooth Mesh -standardia vastaavien tuotteiden kanssa.
Tunnistinkytkimen määritys tehdään Steinel Connect -sovelluksen avulla. Kun tunnistinkytkin ja Steinel Connect -sovellus yhdistetään ensimmäisen kerran, vastaavat verkkoavaimet tallennetaan älypuhelimeen tai tablettitietokoneeseen. Avaimet estävät tunnistimen luvattoman käytön. Verkkoavain on jaettava, kun tunnistinta halutaan käyttää toisella älypuhelimella tai tablettitietokoneella.
Mitä valon pehmeä kytkeytyminen tarkoittaa?
Tunnistinvalaisin on varustettu valon pehmeän kytkeytymisen toiminnolla. Tämä tarkoittaa, että valo ei kytkeydy heti maksimiteholla, vaan kirkkaus säädetään yhden sekunnin sisällä hitaasti 100 %:n tehoon. Valo myös sammuu hitaasti.
Huomautus: Himmennystoiminnossa LED-valois-sa saattaa esiintyä hieman välkyntää paikallisesta sähköverkosta riippuen. Kyseessä ei ole vika eikä se anna syytä reklamaatioon.
7. Huolto / hoito
Tuote on huoltovapaa.
Likaantunut valaisin voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita).
Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.
Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.
Älä heitä sähkölaitteita talousjätteiden sekaan!
Koskee vain EU-maita: Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.
9. Vaatimustenmukaisuusvakuutus
STEINEL GmbH vakuuttaa, että radiolaitetyppi L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: www.stinel.de
10. Valmistajan takuu
Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistus-vioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjälikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.
Huolto:
Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä laite voidaan korjata huoltopalvelussamme. Huom! Ennen lähettämistä pyydä korjauksesta hinta-arvio. Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopistee-seen.
3 VUODEN VALMISTAJAN TAKUU
- Tekniset tiedot
| Mitat (K × L × S) 88 × 230 × 145 mm (L 800 SC / L 800 C) | |
| 91 × 230 × 145 mm (L 810 SC / L 810 C) | |
| 260 × 230 × 145 mm (L 820 SC) | |
| Materiaali Valaisinrunko: | alumiiniValaisimen kupu: muovi |
| Verkkoliitäntä 220–240 V, 50/60 Hz | |
| Ottoteho ( P_on ) | 7,50 W (L 800 SC / L 800 C) |
| 9,80 W (L 810 SC / L 810 C) | |
| 9,80 W (L 820 SC) | |
| Ottoteho iHF-tunnistin 0,61 W (vain SC) | |
| Valaisuteho 466 lm (L 800 SC / L 800 C) | |||
| 679 lm (L 810 SC / L 810 C) | |||
| 679 lm | (L 820 SC) | ||
| Hyötysuhde 62 lm/W (L 800 SC/ L 800 C) | |||
| 69 lm/W (L 810 SC / L 810 C) | |||
| 69 lm/W (L 820 SC) | |||
| Värintoistoindeksi R | a= 82 | ||
| Standby verkko (Pnet) | 0,40 W | ||
| Tehokerroin 0,89 | |||
| Värilämpötila 3.000 kelviniä (lämmin valkoinen) | |||
| Keskimääräinen mitoituselinikä (L70B50 25 °C:ssa) | >60.000 tuntia | ||
| Toimintakulma 160° (vain SC) | |||
| Tunnistusetäisyys 1-5 m (vain SC) | |||
| Hämäryystason asetus 2-2.000 luksia C | |||
| Vain yhdessä Bluetooth-tunnistintuotteen kanssa | |||
| Kytkentäajan asetus SC: 5 s-60 min | |||
| C: Vain yhdessä Bluetooth-tunnistintuotteen kanssa | |||
| Perusvalaistus SC: 0%-100% | |||
| C: 0%-100% | |||
| Jatkuvasti palava valo kytkettävissä | |||
| Optimaalinen asennuskorkeus 2 m | |||
| Kotelointiluokka IP44 | |||
| Suojausluokka II | |||
| Ympäristölämpötila | -20 °C ... +40 °C | ||
| Bluetooth-taajuus | 2,4-2,48 GHz (L 800 / L 810 / L 820 SC) | ||
| Bluetooth-lähetysteho | 5 dBm / 3 mW (L 800 / L 810 / L 820 SC) | ||
| Anturin taajuus | 5,8 GHz | ||
| Tunnistimen lähetysteho | < 1 mW | ||
| Värin konsistenssi SDCM | Alkuarvo: 3 | ||
| Valovoimakkuuden jakautuminen |  |  | |
| L 800 SC / L 800 C L 810 SC / L 810 CL 820 SC | |||
| (L 800 SC / L 800 C) | Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on "E" | ||
| (L 810 SC / L 810 C) (L 820 SC) | Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on "D" | ||
12. Käyttöhäiriöt
Häiriö Syy Häiriön poisto
| Tunnistinvalaisimen jännite puuttuu | ■ sulake on lauennut, ei kytketty päälle, katkos johdossa■ oikosulku | ■ kytke sulake päälle, vaihda sulake, kytke verkkokytkin päälle, tarkista johto jännitteenkoettimella■ tarkasta liitännät |
| Tunnistinvalaisin ei kytkeydy päälle | ■ päiväkäytössä, hämäräkytkin asetettu pimeän ajan käyttöön■ verkkokytkin pois päältä■ sulake on lauennut■ toiminta-aluetta ei ole suunnattu oikein | ■ aseta uudelleen■ kytke päälle■ kytke sulake päälle, vaihda sulake, tarkista liitäntä tarvittaessa■ säädä uudelleen |
| Tunnistinvalaisin ei kytkeydy pois | ■ jatkuvaa liikettä toiminta-alueella | ■ tarkasta alue ja säädä tarvittaessa uudelleen |
| Tunnistinvalaisin ei kytkeydy kokonaan pois | ■ valittu perusvalaistus | ■ ohjelmanvalintakytkin asennossa 0 |
| Tunnistinvalaisin kytkeytyy ei-toivotusti | ■ tuuli liikuttelee puita ja pensaita toiminta-alueella■ tiellä liikkuu autoja | ■ säädä alue uudelleen■ säädä alue uudelleen |
| Toiminta-alueella on isokokoisia metalliesineitä, esim. autoja tai metallisia seiniä | ■ säädä alue uudelleen | ■ esim. pysäköi auto toiseen paikkaan |
| LED-valonheitintä ei näy Bluetooth-yleiskuvassa | ■ valittu väärä alue | ■ asetukset→ alue EU / alue US |
| Salasana unohtunut ■ jos olet syöttänyt väärän salasa- | nan: paina "Palauta salasana"-paini-ketta, katkaise virta 10 minuutin kuluessa ja kytke se sitten uudelleen päälle, syötä sen jälkeen salasana uudelleen | |
| Sovellus ei käynnisty | ■ paikannusta ei ole aktivoitu | ■ aktivoi paikannus älypuhelimen asetuksissa |
| LED-valonheittimen asetukset näkyvät harmaina | ■ LED-valonheitintä ei ole määritetty ryhmän master-laitteeksi (slave-käyttö) | ■ säädämaster-valonheitin määritä LED-valonheitin master-laitteeksi |
| Bluetooth-LED-valonheittimiä ei löydy | ■ toimintaetäisyydellä ei ole LED-valonheittimiä■ Bluetooth on otettu älypuhelimessa toiminnasta | ■ tarkista, onko Bluetooth aktivoitu älypuhelimessa tai lyhennä etäisyyttä tuotteeseen■ käynnistä haku uudelleen |
| Älypuhelin ei muodosta yhteyttä LED-valonheittimeen | ■ älypuhelin on liian lähellä laitetta■ älypuhelin ei ole yhteensopiva sovelluksen kanssa■ sovelluksen versiota ei ole päivitetty | ■ etäisyysLED-valonheittimeen vähintään 1,5 m■ käytä toista älypuhelinta■ päivitäSteinel Connect App-sovellus Appstore-myymälässä |
