L 820 S - Lampa STEINEL - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU L 820 S STEINEL

• Chránené autorským právom. Dotlač, aj ked' iba v skrátenej verzii, je povolená iba s naším súhlasom.
• Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Vysvetlenie symbolov

Varovanie pred nebezpečenstvami!

Pred všetkými prácami na prístroji prerušte prívod napätia!

• Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnút elektrický prúd a skontrolovať beznapätovosť pomocou skušačky napätia.
• Pri inštalácii senzorového svietidla ide o prácu na sieťovom napätí. Inštalácia sa preto musí vykonať podľa inštalacných predpisov a podmienok pripojenia platných v danej krajine. (napr. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① teleso svietidla
② nástenný držiak
③ spodný kryt
④ horný kryt
⑤ podomietkové sietové prívodné vedenie
⑥ nadomietkové sietové prívodné vedenie
⑦ montážny hák na zjednodušenie montáže / odl'ahčenie tahu vedení
⑧ dištančný držiak pre nadomietkové prívodné vedenie
⑨ držiak čísla domu (L 820 SC)
10 poistné skrutky pre držiak čísla domu (L 820 SC)

4. Princíp

Senzorové svietidlo s aktívnym senzorom pohybu. Integrovaný senzor iHF vysiela vysokofrekvenčné elektromagnetické vlny (5,8 GHz) a prijíma ich odozvu. V prípade pohybu osôb v oblasti snímania svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací príkaz „Zapnúť svetlo“. Snímanie je možné cez dvere, sklenené tabule alebo tenké steny. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Upozornenie:

Počas inštalácie dbajte na to, aby bola dodržaná vzdialenost minimálne 3 m od routera alebo prístupových bodov siete WLAN.

Funkcie senzorového svietidla sa dajú nastavit prostredníctvom smartfónu a tabletu alebo nastavovacieho regulátora. Spojenie cez Bluetooth je možné iba prostredníctvom smartfónu alebo tabletu. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

Oblasti snímania pri montáži na stenu:

1) minimálny dosah (1 m)
2) maximálny dosah (5 m)

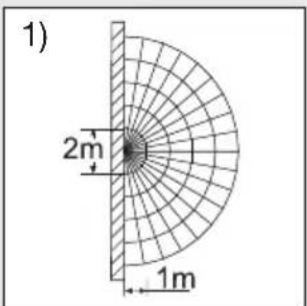

1) 2m 1m

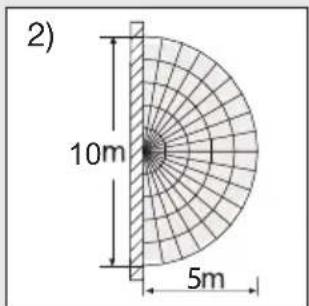

2) 10m 5m

A 5 m B 5 m C 5 m

Upozornenie:

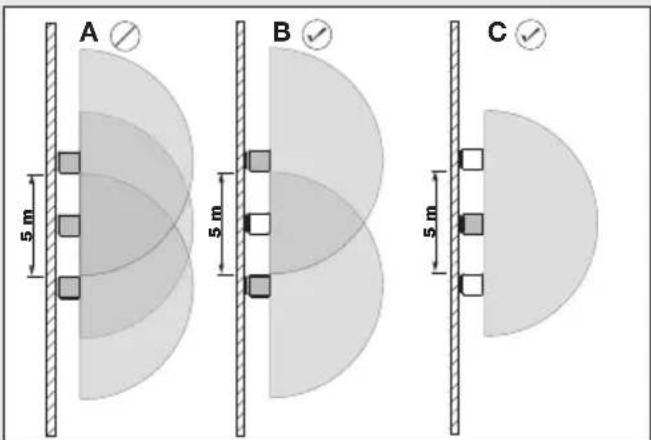

Ak sú svietidlá namontované príliš blízko seba, môže dochádzať k chybným spínaniam, pretože vysielané vysokofrekvenčné signály sa vzájomne rušia (obr. A).

Nasledujúce opatrenia pomáhajú predchádzat uvedenej chybe:

• Svetidlá namontujte vo vzdialenosti minimálne 5 m.
• Svietidlá zosieťujte pomocou aplikácie dialkového ovládania Steinel Connect a odpojte senzor pomocou funkcie vypnutia senzora cielene pri jednotlivých svietidlách (obr. B + C). Vďaka zosieťovaniu sa pri pohybe zapnú aj tie svietidlá, ktoré majú deaktivovaný senzor.

Upozornenie:

Vysokofrekvenčný výkon iHF predstavuje cca 1 mW – to je len 1 / 1.000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry.

Upozornenie:

Senzor je vhodný na automatické spínanie svetla. Funkcia senzora môže byť ovplyvnená poveternostnými vplyvmi, pri silných nárazoch vetra, snežení, daždi, krupobití môže dôjst k chybnému zapnutiu.

Na dosiahnutie uvedeného dosahu 5 m by mala byt montážna výška cca 2 m.

Pripojenie napájacieho vedenia (pozri obr.)

Napájacie vedenie pozostáva z jedného 3-žilového kábla:

L = fáza (zvyčajne čierna, hnedá alebo sivá)

V prípade pochybností musíte káble identifikovať pomocou skúšačky napätia; následne ich znova odpojte od napätia. Fáza (L) a nulový vodič (N) sa pripájajú na svorku svietidla.

Dôležité:

Zámena vodičov neskôr vedie k skratu v prístroji alebo v skrinke s poistkami. V tomto prípade jednotlivé káble ešte raz identifikujte a nanovo zapojte.

Upozornenie:

Na sietový prívod sa môže nainštalovať sietový spínač na zapínanie a vypínanie.

6. Funkcie

Po montáži telesa a pripojení na siet' sa môže senzorové svietidlo uviest do prevádzky. Pri manuálnom uvedení svietidla do prevádzky pomocou svetelného spínača sa svietidlo vypne kvôli fáze zamerania po 1 sekunde a následne je aktívne pre senzorovú prevádzku.

Opätovné stlačenie svetelného spínača nie je potrebné.

Funkcie sú nastavitelné cez aplikáciu dialkového ovládania Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) alebo nastavovací regulátor.

Upozornenie:

Platia nastavenia, ktoré boli vykonané na poslednom použitom ovládacom prvku.

Aplikácia dialkového ovládania Steinel Connect

Na konfiguráciu svietidla si musíte pomocou smartfónu alebo tabletu stiahnuť aplikáciu Steinel Connect vo svojom AppStore. Na to je potrebný smartfón alebo tablet s funkciou Bluetooth.

QR kódy

Android iOS

Funkcie, ktoré je možné nastavit pomocou aplikácie Steinel Connect:

• nastavenie času 5 s - 60 min
• nastavenie stmievania / svitania 2 - 2.000 lx
  – programovací režim na nastavenie luxov
• základné svetlo
• hlavné svetlo
  – funkcia pozvolného rozsvietenia svetla
  – programovací režim na nastavenie času
• nastavenie dosahu
• zosietovanie pomocou Bluetooth

Nastavenie času

Oneskorenie vypnutia je možné plynulo nastaviť od cca 5 sekúnd do max. 60 minút.

Každý zaznamenaný pohyb zapne svetlo odznova. Pri nastavovaní oblasti snímania a za účelom testu funkčnosti sa odporúča nastaviť najkratší čas.

Nastavenie stmievania / svitania

Prah detegovatelného jasu (stmievanie/svitanie) sa môže plynulo nastaviť od cca 2 do 2.000 lx.

Pri nastavovaní oblasti snímania a za účelom testu funkčnosti pri dennom svetle musí byť nastavená prevádzka pri dennom svetle.

Základné svetlo

Jas základného svetla sa dá plynulo nastaviť v rozsahu 0 % až 100 %.

Základné svetlo sa môže nastaviť na základe času alebo jasu.

Pri pohybe v oblasti snímania sa svetlo zapne (na nastavený čas) na maximálny svetelný výkon (100 %). Potom sa svietidlo opät prepne na základné svetlo.

Hlavné svetlo

Jas hlavného svetla sa dá nastaviť v rozsahu 0 % až 100 %.

Funkcia pozvolného rozsvietenia svetla

Po zapnutí sa jas postupne zvyšuje na 100 % (fade in). Po vypnutí sa jas postupne znižuje na 0 % (fade out). Časy fade in a fade out sú volitelné.

Režim trvalého svetla

Parametre režimu trvalého svetla je možné nastaviť pomocou aplikácie Steinel Connect. V novej aplikácii je možné nastaviť trvalé svetlo podľa potreby až do určitého času (programovanie času).

Zosieťovanie pomocou Bluetooth (Bluetooth-Connect-Mesh)

Senzorový spínač zodpovedá štandardu Bluetooth Mesh. Môže byť zosieťovaný so všetkými výrobka-mi, ktoré zodpovedajú štandardu Bluetooth Mesh.

Konfigurácia senzorového spínača sa uskutočňuje prostredníctvom aplikácie Steinel Connect. Pri prvom nadviazaní spojenia medzi senzorovým spínačom a aplikáciou Steinel Connect sa v smartfóne alebo tablete uloží príslušný sieťový klúč. Vdaka klúču je vylúčený nepovolený prístup k senzoru. Pre prístup prostredníctvom dalšieho smartfónu alebo tabletu musí byť sieťový klúč zdieláný.

Čo je pozvolné rozsvietenie?

Senzorové svietidlo je vybavené funkciou pozvolného rozsvietenia svetla. To znamená, že sa svetlo pri zapnutí neprepne priamo na maximálny výkon, ale jas sa v priebehu jednej sekundy pomaly zvyšuje až na 100 %. Rovnako sa jas svetla pri vypnutí pomaly znižuje.

Upozornenie:

V tlmenom režime môže dôjst v závislosti od miestnej elektrickej siete k slabému mihotaniu svetla LED diód. Nie je to chyba výrobku ani dôvod na reklamáciu.

7. Starostlivosť / údržba

Svietidlo môžete v prípade znečistenia očistiť vlhkou handrou (bez čistiaceho prostriedku).

Dôležité: Prevádzkový prístroj sa nedá vymeníť.

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzujte do komunálneho odpadu!

Iba pre krajiny EÚ:

Podl'a platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdat na ekologickú recykláciu.

9. Vyhlásenie o zhode

STEINEL GmbH týmto vyhlasuje, že rádiové zariadenie typu L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: www.steinel.de

10. Záruka výrobcu

Tento výrobok značky STEINEL bol vyrobený s maximálnou dôslednosťou, skontrolovaný z hľadiska funkčnosti a bezpečnosti podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebitelovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevztahuje na poškodenie opotrebovatelných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu.

Servis:

Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevztahuje záruka, vykonáva opravy náš dielenský servis. Dobre zabalený výrobok zašlite na adresu najbližšieho servisu.

1. Technické údaje

Rozmery (V × Š × H) 88 × 230 × 145 mm (L 800 SC / L 800 C)91 × 230 × 145 mm (L 810 SC / L 810 C)260 × 230 × 145 mm (L 820 SC)
Materiál teleso svietidla: hliníkkryt svietidla: plast
Sietové pripojenie 220–240 V, 50/60 Hz
Príkon (Pon)	7,50 W (L 800 SC / L 800 C)9,80 W (L 810 SC / L 810 C)9,80 W (L 820 SC)
Príkon iHF senzoriky 0,61 W (iba SC)
Svetelný výkon 466 lm (L 800 SC / L 800 C)679 lm (L 810 SC / L 810 C)679 lm (L 820 SC)
Efektivnosť 62 lm/W (L 800 SC/ L 800 C)69 lm/W (L 810 SC / L 810 C)69 lm/W (L 820 SC)
Index reprodukcie farieb R _a = 82
Standby sieť (Pnet)	0,40 W
Faktor výkonu	0,89
Teplota farby	3.000 K (teplá biela)
Priemerná dimenzovaná životnosť(L70B50 pri 25 °C)	>60.000 hodín
Uhol snímania	160° (iba SC)
Dosah snímania	1–5 m (iba SC)
Nastavenie stmievania / svitania	2–2.000 lxpre C: iba v kombinácii so senzorovým výro
Nastavenie času	pre SC: 5 s–60 minpre C: iba v kombinácii so senzorovým výro
Základné svetlo	pre SC: 0 %–100 %pre C: 0 %–100 %
Trvalé svetlo	spínatelné
Optimálna montážna výška	2 m
Krytie	IP44
Trieda ochrany	II
Teplota okolia	-20 °C až +40 °C
Frekvencia Bluetooth	2,4 – 2,48 GHz (L 800 / L 810 / L 820 SC)
Vysielací výkon Bluetooth	5 dBM / 3 mW (L 800 / L 810 / L 820 SC)

Frekvencia senzora 5,8 GHz

Vysielací výkon senzora < 1 mW

Konzistencia farieb SDCM počiatočná hodnota: 3

Distribúcia intenzity svetla

(L 800 SC / L 800 C) Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „E“.

(L 810 SC / L 810 C)

(L 820 SC)

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „D“.

12. Prevádzkové poruchy

Porucha Príčina Riešenie

Senzorové svietidlo bez napätia	■ aktivovala sa poistka, nezapnuté, vedenie prerušené■ skrat	■ zapnúť poistku, vymenit, zapnúť sieťový spínač, skontrolovať vedenie pomocou skúšačky napätia■ skontrolovať prípojky
Senzorové svietidlo sa nezapína	■ pri dennej prevádzke, nastavenie stmievania / svitania je nastavené na nočnú prevádzku■ sieťový spínač je vypnutý■ aktivovala sa poistka■ oblast snímania nie je cielene nastavená	■ nastavit' nanovo■ zapnúť■ zapnúť poistku, vymenit, príp. skontrolovať pripojenie■ nastavit' nanovo
Senzorové svietidlo sa nevypína	■ trvalý pohyb v oblasti snímania	■ skontrolovať oblast a príp. nanovo nastavit'
Senzorové svietidlo sa nevypína úplne	■ zvolené základné svetlo	■ prepínač programov nastavit' na 0
Senzorové svietidlo sa zapína neželane	■ vietor pohybuje konármi stromov a kríkmi v oblasti snímania■ snímanie automobilov na ulici	■ prestavit' oblast■ prestavit' oblast
Väčšie kovové predmety, ako napr. autá alebo kovové steny, v oblasti snímania	■ prestavit' oblast'	■ napr. preparkovať auto
LED reflektor nie je uvedený v zozname zariadení funkcie Bluetooth	■ zvolený nesprávny región	■ nastavenia→ Región EÚ / Región US
Zabudnuté heslo ■ po nesprávnom zadani: stlačit'		tlačidlo „Obnovit' heslo“; do 10 minút vypnúť a opát zapnúť prúd; potom zadať heslo znova
Aplikácia sa nespúšta	■ nie je povolená poloha	■ v nastaveniach smartfónu povolit' polohu
Nastavenia LED reflektora sú označené sivou farbou	■ LED reflektor nie je určený ako Master skupiny (prevádzka Slave)	■ nastavit' reflektor Masterurčit' LED reflektor ako Master
Zariadenie nedokáže cez Bluetooth nájsť žiadne LED reflektory	■ LED reflektor sa nenachádza v dosahu■ funkcia Bluetooth je v smartfóne deaktivovaná	■ skontrolovať, či je v smartfóne aktivovaná funkcia Bluetooth alebo zmenšit' vzdialenosť k výrobku■ opát' spustit' vyhladávanie
Žiadne nadviazanie spojenia medzi smartfónom a LED reflektorom	■ smartfón je príliš blízko pri prístroj■ smartfón nie je kompatibilný s aplikáciou■ aplikácia nie je aktualizovaná na najnovšiu verziu	■ vzdialenosť k LED reflektoru mir 1,5 m■ použit' iný smartfón■ aktualizovať aplikáciu Steinel Connect v obchode s aplikáciami
