L 820 S - Lámpara STEINEL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lámpara con detector de movimiento
Marca	Steinel
Modelo	L 820 S
Dimensiones (Al × An × Pr)	260 × 230 × 145 mm
Material de la carcasa	Aluminio
Material del difusor	Plástico
Alimentación	220–240 V, 50/60 Hz
Potencia absorbida	9,80 W
Flujo luminoso	679 lm
Eficacia luminosa	69 lm/W
Índice de reproducción cromática (IRC)	Ra = 82
Temperatura de color	3 000 K (blanco cálido)
Vida útil estimada (L70B50 a 25°C)	>60 000 horas
Ángulo de detección	160°
Alcance de detección	1–5 m
Ajuste del umbral de activación	2 a 2 000 lux
Temporización ajustable	5 s a 60 min
Función de balizamiento	0 % a 100 %
Altura de instalación óptima	2 m
Grado de protección	IP44
Clase de protección	II
Temperatura ambiente admisible	-20 °C a +40 °C
Frecuencia del detector	5,8 GHz
Potencia de emisión del detector	< 1 mW
Garantía del fabricante (Francia)	3 años
Mantenimiento	Limpiar con un paño húmedo, sin detergente
Sustitución de la fuente de luz	No reemplazable; sustituir la luminaria completa
Clase de eficiencia energética	D

Preguntas frecuentes - L 820 S STEINEL

¿Cómo instalar el Steinel L 820 S?

Primero corte la alimentación eléctrica. Conecte el cable de red (L, N, PE) al conector. Fije el soporte de pared y la carcasa de la luminaria. Monte el aplique a una altura de aproximadamente 2 m para un alcance óptimo. Después de la conexión, el dispositivo se calibra automáticamente en 1 segundo.

¿Cuál es el alcance de detección del detector?

El alcance de detección es ajustable de 1 a 5 metros, con una altura de instalación recomendada de 2 metros. El ángulo de detección es de 160°.

¿Cómo ajustar la temporización de la iluminación?

La temporización se ajusta a través de la aplicación Steinel Connect (para versiones SC) o con el botón de ajuste en el dispositivo. Se puede ajustar de 5 segundos a 60 minutos. Cualquier movimiento detectado reinicia la cuenta atrás.

¿Puedo usar el L 820 S con un interruptor de pared?

Sí, se puede instalar un interruptor de red en el cable de alimentación. Permite encender/apagar el dispositivo. El detector funciona normalmente después del encendido.

¿Por qué no se enciende la lámpara?

Verifique que el fusible no se haya fundido, que el interruptor esté en posición de encendido y que el umbral de activación esté correctamente ajustado (durante el día, colóquelo en modo diurno). Asegúrese también de que la zona de detección esté despejada.

¿Cómo limpiar y mantener la lámpara?

El dispositivo no requiere mantenimiento especial. Para limpiarlo, use un paño húmedo sin detergente. Nunca sumerja la lámpara en agua.

¿Es reemplazable la fuente de luz?

No, la fuente de luz (LED) no es reemplazable. Si está defectuosa, debe sustituir toda la luminaria.

¿Qué hacer en caso de activación no deseada?

Verifique que la zona de detección no contenga elementos móviles (árboles, coches) y que la distancia entre varias luminarias sea de al menos 5 m para evitar interferencias. También puede reducir el alcance de detección.

¿Cómo conectar la lámpara a la aplicación Steinel Connect?

Descargue la aplicación Steinel Connect desde App Store o Google Play. Active el Bluetooth en su smartphone, luego abra la aplicación. Siga las instrucciones para emparejar la lámpara. La distancia mínima entre el smartphone y la lámpara es de 1,5 m.

¿Cuál es la garantía del Steinel L 820 S?

La garantía del fabricante es de 3 años en Francia, a partir de la fecha de compra. Cubre defectos de material y fabricación. Guarde el comprobante de compra. Para los productos de la serie XLED home, la garantía es de 5 años.

MANUAL DE USUARIO L 820 S STEINEL

1. Acerca de este documento

¡Léase detenidamente y consérvese para futuras consultas!

• Protegido por derechos de autor. Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.
• Sujeto a modificaciones en función del progreso técnico.

Explicación de los símbolos

¡Advertencia de peligros!

Referencia a partes de texto en eldocumento.

2. Indicaciones generales de seguridad

¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

• Para el montaje, el cable eléctrico a conectar ha de estar sin tensión. Por eso, desconecte primero la corriente y compruebe la ausencia de tensión con un comprobador de tensión.
• La instalación de la lámpara Sensor supone un trabajo en la red eléctrica. Debe realizarse por tanto profesionalmente, de acuerdo con las normativas de instalación y los requisitos de acometida específicos de cada país. (p.ej., DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)

3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Carcasa de lámpara
② Soporte de pared
③ Cubierta abajo
④ Cubierta arriba
⑤ Cable de alimentación de red empotrado
⑥ Cable de alimentación de red de superficie
⑦ Gancho de montaje para facilitar el montaje / descarga de tracción de los cables
⑧ Distanciador para cable de alimentación de superficie
⑨ Panel del número de la casa (L 820 SC)
⑩ Tornillo de retención para panel del número de la casa (L 820 SC)

4. El concepto

Lámpara Sensor con detector de movimiento activo. El sensor de iHF integrado emite ondas electromagnéticas de alta frecuencia (5,8 GHz) y recibe su eco. Al producirse un movimiento por alguna persona en el campo de detección de la lámpara, el sensor detecta la modificación del eco. Un microprocesador imparte entonces la instrucción “encender la luz”.

Es posible la detección a través de puertas, cristales o paredes delgadas. (L 800 C / L 800 SC / L 810 C L 810 SC / L 820 SC)

Nota:

Por favor, procure mantener una distancia mín. de 3 m al router WiFi o los puntos de acceso durante la instalación.

Las funciones de la lámpara Sensor pueden regular-se vía smartphone y tablet o con el regulador.

La interconexión Bluetooth solo es posible vía smartphone o tablet. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

Campos de detección con montaje en la pared:

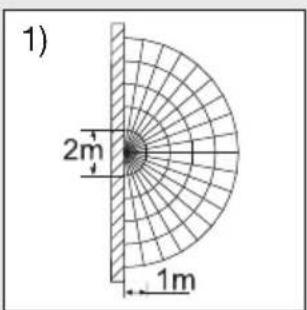

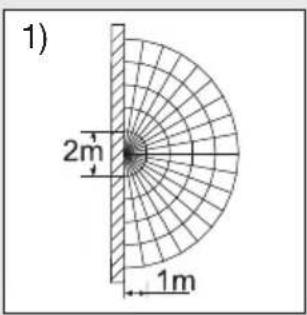

1) Alcance mínimo (1 m)

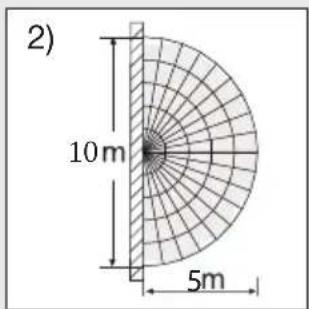

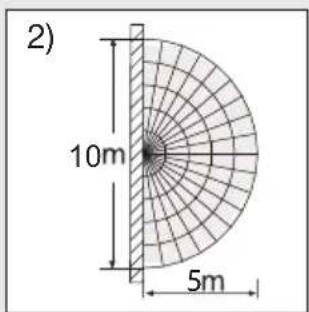

2) Alcance máximo (5 m)

Observación:

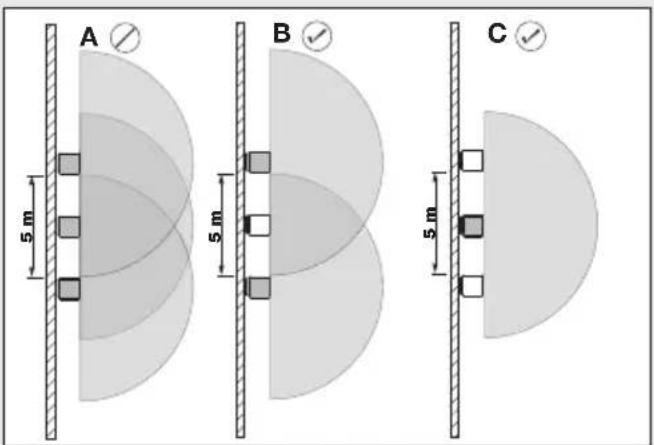

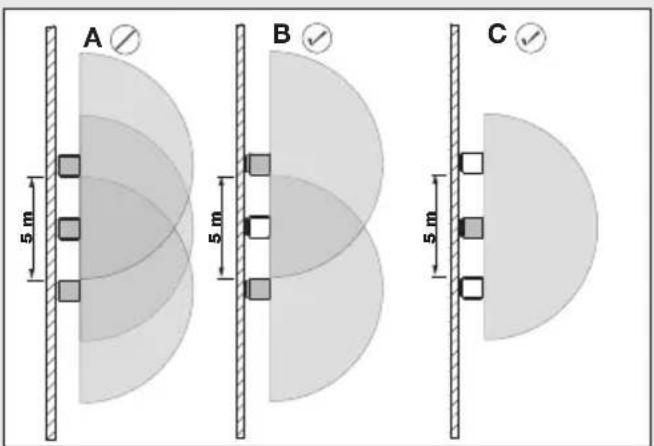

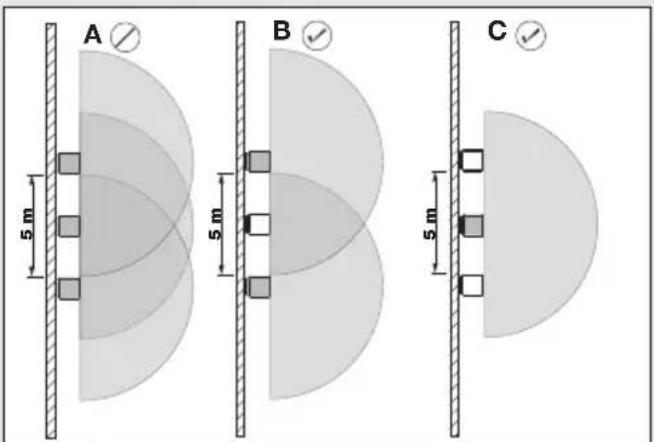

Si las lámparas se montan demasiado cerca, pueden producirse conexiones erróneas, ya que las señales de alta frecuencia emitidas interfieren unas con otras (fig. A).

Las siguientes medidas permiten evitar este error:

• Montar las lámparas a una distancia mínima de 5 m.
• Interconecte las lámparas mediante la aplicación Steinel Connect y desconecte el sensor de algunas de las lámparas a tal propósito mediante la función Sensor Off (fig. B + C). Debido a la interconexión, en caso de movimiento, también se encienden aquellas lámparas cuyo sensor haya sido desactivado.

Observación:

La potencia de alta frecuencia del sensor de AF es de aprox. 1 mW, es decir, solo una milésima de la potencia de emisión de un teléfono móvil o de un microondas.

Observación:

El sensor es apto para encender la luz automáticamente. Las condiciones meteorológicas pueden influir en el funcionamiento del sensor, en caso de fuertes rachas de viento, nieve, lluvia, granizo se podrá producir una activación errónea.

5. Conexión eléctrica

Para conseguir el alcance de 5 m indicado, la altura de montaje deberá ser de aprox. 2 m.

Conexión del cable de alimentación de red (véase la figura)

El cable de alimentación de red consta de un conductor trifilar:

L = fase (generalmente negro, marrón o gris)

N = neutro (generalmente azul)

PE = toma de tierra (verde / amarillo)

En caso de dudas, hay que identificar los conductores con un comprobador de tensión; a continuación, volver a desconectar la tensión.

Fase (L) y neutro (N) se conectan al bloque de bornes.

Importante:

Si se efectúan mal las conexiones, se producirá luego un cortocircuito en el aparato o en la caja de fusibles. En tal caso, habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo.

Observación: La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla (p. ej. al fin de su vida útil), hay que cambiar toda la lámpara.

Naturalmente, el cable de alimentación de red puede integrar un interruptor para conectar y desconectar la tensión.

6. Funciones

Una vez desmontada la carcasa y efectuada la conexión a la red, la lámpara Sensor se puede poner en servicio. Al poner en servicio la lámpara a mano a través del interruptor, esta se apaga durante la fase de calibración después de 1 s y se activa después para el funcionamiento de sensor. No es necesario accionar de nuevo el interruptor de luz.

Funciones regulables mediante la aplicación Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) o el regulador.

Observación:

Se aplicarán los ajustes que se hayan hecho en el último elemento de mando.

Steinel Connect App

Para configurar la lámpara mediante smartphone o tablet, se ha de bajar la aplicación Steinel Connect de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth.

Códigos QR

Android iOS

Funciones ajustables vía aplicación Steinel Connect:

• Temporización 5 s - 60 min
• Regulación crepuscular 2 - 2.000 lux
  – Aprendizaje lux
  – Luz de cortesía
  – Luz principal
• Función encendido progresivo
• Aprendizaje hora
• Regulación del alcance
• Interconexión vía Bluetooth

Temporización

La desconexión diferida puede regularse sin etapas desde aprox. 5 s hasta un máximo de 60 min.

Cualquier movimiento registrado vuelve a encender la luz.

Para el ajuste del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.

Regulación crepuscular

La luminosidad reactiva (crepúsculo) puede regular-se sin etapas de 2 a 2.000 lux aprox.

Para ajustar el campo de detección y para probar el funcionamiento a la luz del día, el tornillo de regulación ha de estar puesto en funcionamiento diurno.

Luz de cortesía

La luminosidad del la luz de cortesía puede ajustarse entre un 0 % y un 100 %.

La luz de cortesía puede ajustarse en función del tiempo o de la luminosidad.

La luz se enciende a su máxima potencia lumino-sa (100 %) por el tiempo ajustado una vez se ha detectado un movimiento dentro del campo de detección. Después la lámpara cambia de nuevo a la luz de cortesía.

Luz principal

La luminosidad del la luz principal puede ajustarse entre un 0 % y un 100 %.

Función encendido progresivo

Al conectarse, la luminosidad va aumentando continuamente hasta el 100 % (fade-in).

Al desconectarse, la luminosidad va disminuyendo continuamente hasta el 0 % (fade-out).

Los tiempos de fade-in y fade-out pueden seleccionarse.

Alumbrado permanente

Los parámetros de la función de alumbrado permanente pueden configurarse vía la aplicación Steinel Connect. En la nueva app, el alumbrado permanente puede configurarse hasta una hora determinada cualquiera (Aprendizaje hora).

Interconexión vía Bluetooth (Bluetooth-Connect-Mesh)

El sensor conmutador cumple con el estándar Bluetooth Mesh. Puede interconectarse con cualquier producto que cumpla con el estándar Bluetooth Mesh.

El sensor conmutador se configura vía la aplicación Steinel Connect. Al establecerse la primera conexión entre el sensor conmutador y la app Steinel Connect, se memorizan las correspondientes claves de red en el smartphone o tablet. A base de las claves, se excluye un acceso indebido al sensor. Para el acceso a otro smartphone o tablet adicional, hay que compartir la clave de red.

¿Qué es el encendido progresivo?

La lámpara Sensor dispone de una función de encendido progresivo. Significa que la luz no sube a su máxima potencia luminosa al conectar, sino que la luminosidad va aumentando paulatinamente dentro de un segundo hasta regularla a su máximo de hasta el 100 %. De este modo, también se atenúa suavemente la luz al apagarla.

Observación: En el modo de graduación se puede producir un ligero parpadeo de los LEDs dependiendo de la red eléctrica local. Esto no significa un defecto del producto y no es motivo de reclamación.

7. Mantenimiento / cuidado

El producto está exento de mantenimiento.

Si la lámpara se ensucia, puede limpiarse con un paño húmedo (sin detergente).

Importante: El controlador no puede sustituirse.

8. Eliminación

Los aparatos eléctricos, accesorios y embalajes han de someterse a un reciclaje respetuoso con el medio ambiente.

¡No deseche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE:

Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, los aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclaje respetuoso con el medio ambiente.

9. Declaración de conformidad

Por la presente, STEINEL GmbH declara que el tipo de equipo radioeléctrico L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC es conforme con la Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.steinel.de

10. Garantía de fabricante

Garantía de fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemania

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empa-quetado, al correspondiente centro de servicio.

Servicio:

Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien empaquetado al centro de servicio más próximo.

1. Datos técnicos

Dimensiones (alt. × anch. × prof.)	88 × 230 × 145 mm (L 800 SC / L 800 C)
	91 × 230 × 145 mm (L 810 SC / L 810 C)
	260 × 230 × 145 mm (L 820 SC)
Material Carcasa de la lámpara: aluminio Cubierta de la lámpara: plástico
Conexión a la red 220–240 V, 50/60 Hz
Consumo de potencia ( P_on )	7,50 W (L 800 SC / L 800 C)
	9,80 W (L 810 SC / L 810 C)
	9,80 W (L 820 SC)
Consumo de potencia del sensor iHF	0,61 W (solo SC)
Potencia lumínica 466 lm (L 800 SC / L 800 C)
		679 lm (L 810 SC / L 810 C)
		679 lm (L 820 SC)
Eficiencia 62 lm/W (L 800 SC / L 800 C)
		69 lm/W (L 810 SC / L 810 C)
		69 lm/W (L 820 SC)
Índice de reproducción cromática R_a = 82
Standby red ( P_net )	0,40 W
Factor de potencia	0,89
Temperatura cromática	3.000 Kelvin (blanco cálido)
Vida útil media asignada (L70B50 con 25 °C)	>60.000 horas
Ángulo de detección	160 ° (solo SC)
Alcance de detección	1–5 m (solo SC)
Regulación crepuscular	2–2.000 luxPara C: solo en combinación con un produc
Temporización	Para SC: 5 s–60 minPara C: solo en combinación con un produc
Luz de cortesía	Para SC: 0 %–100 %Para C: 0 %–100 %
Alumbrado permanente	conmutable
Altura de montaje óptima	2 m
Índice de protección	IP44
Clase de protección	II
Temperatura ambiente	-20 °C a +40 °C
Frecuencia Bluetooth	2,4–2,48 GHz (L 800 / L 810 / L 820 SC)

ES

Potencia de emisión Bluetooth 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)
Frecuencia sensor 5,8 GHz
Potencia de emisión < 1 mW
Consistencia cromática SDCM Valor inicial: 3
Distribución de intensidad luminosa
	L 800 SC / L 800 C L 810 SC / L 810 CL 820 SC
(L 800 SC / L 800 C) Este producto incluye una fuente de luz de la clase de eficiencia ener-gética “E”.
(L 810 SC / L 810 C)(L 820 SC)	Este producto incluye una fuente de luz de la clase de eficiencia ener-gética “D”.

1. Fallos de funcionamiento

Fallo Causa Remedio
Lámpara Sensor sin tensión	■ El fusible ha saltado, desconectado, línea interrumpida■ Cortocircuito	■ Conectar, cambiar el fusible; conectar el interruptor de alimentación, comprobar el cable con un comprobador de tensión■ Comprobar conexiones
La lámpara Sensor no se conecta	■ En funcionamiento diurno, regulación crepuscular puesta en funcionamiento nocturno■ Interruptor en OFF■ El fusible ha saltado■ Campo de detección sin ajuste selectivo	■ Reajustar■ Conectar■ Conectar, cambiar el fusible; en caso dado, comprobar la conexión■ Volver a ajustar
La lámpara Sensor no se apaga	■ Movimiento permanente en el campo de detección	■ Controlar el campo de detección y dado el caso reajustar
La lámpara Sensor no se apaga completamente	■ Luz de fondo seleccionada	■ Selector de programa en 0
La lámpara Sensor se enciende cuando no se desea	■ El viento mueve árboles y matorrales en el campo de detección■ Detección de automóviles en la calle	■ Modificar el campo de detección■ Modificar el campo de detección
Objetos de metal grandes, como, p. ej., coches o paredes metálicas en el campo de detección	■ Modificar el campo de detección	■ P. ej., aparcar el coche en otro lugar
El foco LED no figura en la lista de Bluetooth	■ Selección de región incorrecta	■ Configuración→ región UE / región EEUU
Contraseña olvidada		■ Después de una introducción errónea: presione el botón “Restablecer contraseña”; desconecte la alimentación en 10 minutos y vuelva a conectarla; a continuación, asigne una nueva contraseña
Aplicación no se inicia	■ Ubicación no está activada	■ Activar ubicación en la configura-ción del smartphone
Los ajustes para el foco LED están desactivados	■ El foco LED no está declarado como maestro de grupo (modo auxiliar)	■ Configurar foco maestro■ Declarar el foco LED como maestro
No se encuentran focos LED Bluetooth	■ El foco LED no está al alcance■ Bluetooth en el smartphone está desactivado	■ Comprobar si el Bluetooth está activado en el smartphone o reducir la distancia al producto■ Reiniciar la búsqueda
No hay conexión entre el smartphone y el foco LED	■ El smartphone está demasiado cerca del dispositivo■ Smartphone no es compatible con la aplicación■ Versión de la aplicación no está actualizada	■ Distancia mínima al foco LED 1,5 m■ Utilizar otro smartphone■ Actualizar Steinel Connect App en la Appstore
