GEBRUIKSAANWIJZING L 820 S STEINEL

Zorgvuldig doorlezen en bewaren a.u.b.!

• Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.
• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd. (bijv.
  DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Lampbehuizing
② Wandhouder
③ Afdekking onder
④ Afdekking boven
⑤ Stroomtoevoerkabel in de muur
⑥ Stroomtoevoerkabel op de muur
⑦ Montagehaak voor een eenvoudigere montage / trekontlasting van de kabels
⑧ Afstandhouder voor leiding op de muur
⑨Huisnummerplaat(L 820 SC)
⑩ Borgschroeven voor huisnummerplaat (L 820 SC)

4. Het principe

Sensorlamp met een actieve bewegingsmelder. De geïntegreerde iHF-sensor zendt hoogfrequente elektromagnetische golven (5,8 GHz) uit en vangt de echo daarvan op. Bij beweging van personen in het registratiebereik van de lamp wordt de echoverandering door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel "licht inschakelen". Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Opmerking:

Zorg er bij de installatie a.u.b. voor dat er een minimumafstand van 3 m tot de WiFi router of tot Access Points wordt aangehouden.

De functies van de sensorlamp kunnen via een smartphone, tablet of met de instelknopjes worden geregeld. Koppeling met Bluetooth is alleen mogelijk via smartphone of tablet. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

Registratiebereik bij wandmontage:

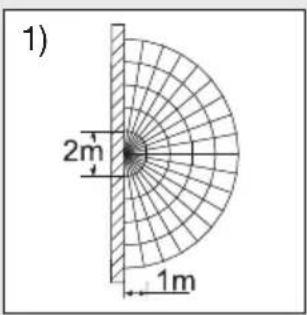

1) Minimale reikwijdte (1 m)

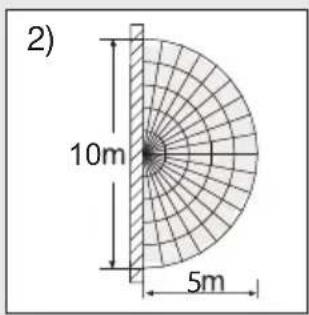

2) Maximale reikwijdte (5 m)

1) 2m 1m

2) 10m 5m

A 5 m B 5 m C 5 m

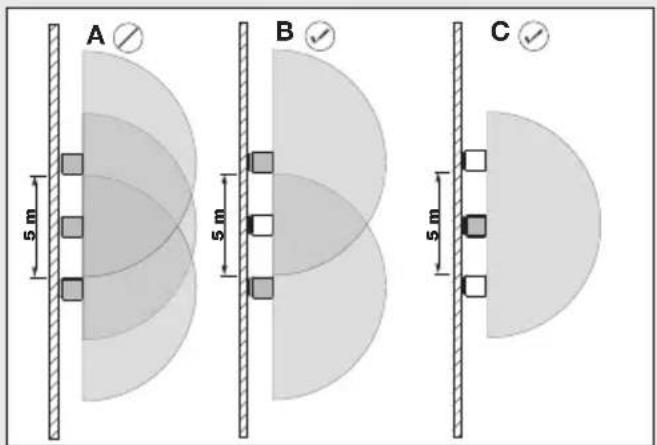

Opmerking: Wanneer de lampen te dicht bij elkaar zijn geplaatst, kunnen foutieve schakelingen voorkomen, omdat de uitgezonden hoogfrequente signalen elkaar onderling storen (afb. A).

De volgende maatregelen helpen, om deze fout te vermijden:

• Monteer de lampen met een onderlinge afstand van minimaal 5 m.
• Verbind de lampen via de Steinel Connect App en schakel de sensor bij afzonderlijke lampen m.b.v. de Sensor-Off functie gericht uit (afb. B + C). Door de koppeling worden bij beweging ook lampen ingeschakeld waarvan de sensor gedeactiveerd is.

Opmerking: Het hoogfrequente vermogen van de iHF-sensor bedraagt ca. 1 mW – dat is slechts een 1.000ste van het zendvermogen van een mobiele telefoon of een magnetron.

Opmerking: De sensor is geschikt voor het automatisch schakelen van licht. Weersinvloeden kunnen de werking van de sensor beïnvloeden, bij hevige windvlagen, sneeuw, regen en hagel kan het tot foutieve schakelingen komen.

5. Elektrische aansluiting

Om de aangegeven reikwijdte van 5 m te bereiken, moet de montagehoogte ca. 2 m zijn.

Aansluiting van de stroomtoevoer (zie afb.)

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen / geel)

In geval van twijfel moeten de draden met een spanningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase (L) en de nuldraad (N) worden op het kroonsteentje aangesloten.

Belangrijk: Verwisseling van de aansluitingen leidt in het apparaat of in uw meterkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden.

Opmerking: De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

LED LED

In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd zijn.

6. Functies

Nadat de behuizing gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Wanneer de lamp handmatig met de lichtschakelaar wordt ingeschakeld, schakelt die voor de inmeetfase na 1 sec. uit en is vervolgens actief voor de sensormodus. Het opnieuw activeren van de lichtschakelaar is niet nodig.

Functies instelbaar via Steinel Connect App (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) of instelknopjes.

Opmerking: De instellingen die als laatste werden ingesteld op het bedieningselement zijn van toe-passing.

Steinel Connect App

Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de Steinel Connect App gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

QR-codes
Android iOS

Functies die met de Steinel Connect app kunnen worden ingesteld:

– Tijdinstelling 5 sec. – 60 min.
- Schemerinstelling 2 - 2.000 lux
- Lux-teach
- Basislicht
- Hoofdlicht
- Soft-lightstartfunctie
- Tijd-teach
- reikwijdte-instelling
- Bluetooth-koppeling

Tijdinstelling

De uitschakelvertraging kan traploos worden ingesteld van ca. 5 seconden tot max. 60 minuten. Elke geregistreerde beweging schakelt het licht opnieuw in. Bij het instellen van het registratiebereik en voor de functietest wordt geadviseerd om de kortste tijd in te stellen.

Schemerinstelling

De drempelwaarde (schemering) kan traploos van ca. 2 – 2.000 lux worden ingesteld. Bij de instelling van het registratiebereik en voor de functietest bij daglicht moet daglichtstand gekozen zijn.

Basislicht

De lichtsterkte van het basislicht kan tussen 0 % en 100 % worden ingesteld. Het basislicht kan op basis van tijd of lichtsterkte worden ingesteld. Bij beweging in het registratiebereik wordt het licht (voor de ingestelde tijd) naar het maximale lichtvermogen (100 %) geschakeld. Daarna schakelt de lamp weer terug naar het basislicht.

Hoofdlicht

De lichtsterkte van het hoofdlicht kan tussen 0 % en 100 % worden ingesteld.

Soft-lightstartfunctie

Bij inschakeling wordt de lichtsterkte langzaam verhoogd naar 100 % (fade in). Bij het uitschakelen wordt de lichtsterkte langzaam gedimd naar 0 % (fade out). De tijden voor fade-in en fade-out kunnen worden ingesteld.

Permanente verlichting

De parameters voor permanente verlichting kunnen met de Steinel Connect app worden ingesteld. In de nieuwe app kan de permanente verlichting tot een bepaald tijdstip worden ingesteld (tijd-teach).

Bluetooth-koppeling (Bluetooth-Connect-Mesh)

De sensorschakelaar voldoet aan de Bluetooth Mesh standaard. Hij kan gekoppeld worden aan alle producten die aan de Bluetooth Mesh standaard voldoen.

Het configureren van de sensorschakelaar wordt met de Steinel Connect app uitgevoerd. Bij de eers- te verbinding tussen sensorschakelaar en Steinel Connect app worden de bijbehorende netwerks- leutels opgeslagen op uw smartphone of tablet. Dankzij deze sleutels is uitgesloten dat onbevoeg- den toegang krijgen tot de sensor.

Om met een extra smartphone of tablet toegang te krijgen, moet de netwerksleutel worden gedeeld.

De sensorverlichting heeft een soft light startfunctie. functie. Dit betekent dat het licht niet direct op maximaal vermogen schakelt wanneer het wordt ingeschakeld, maar dat de helderheid langzaam wordt verhoogd tot 100% binnen één seconde. Het licht wordt ook langzaam gedimd wanneer het wordt uitgeschakeld.

Opmerking: In de dimmodus kan het gebeuren dat de led-lampen licht flikkeren, dit is afhankelijk van het lokale stroomnet. Dat is geen storing van het product en vormt geen geldige reclamatiereden.

7. Onderhoud en verzorging

Dit product is onderhoudsvrij. De lamp kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

Belangrijk: de regelaar kan niet worden vervangen.

230V LED

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen: Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Conformiteitsverklaring

Hierbij verklaart STEINEL GmbH dat het type radioapparatuur L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC conform is met richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internet-adres: www.steinel.de

10. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel str. 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aan-toonbaar te wijten zijn aan materiaal- of fabricage-fouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

- bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,

- wanneer aanpassingen en andere veranderingen

eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEI-NEL-delen zijn,

- indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,

- wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,

- bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toe-passing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

1. Technische gegevens

Afmetingen (H × B × D) 88 × 230 × 145 mm (L 800 SC / L 800 C)

91 × 230 × 145 mm (L 810 SC / L 810 C)

260 × 230 × 145 mm (L 820 SC)

Materiaal lampbehuizing:

aluminium lampenkap:

kunststof

Netaansluiting 220–240 V, 50/60 Hz

Opgenomen vermogen (P _out )	7,50 W (L 800 SC / L 800 C)
	9,80 W (L 810 SC / L 810 C)
	9,80 W (L 820 SC)

Opgenomen vermogen iHF-sensor 0,61 W (alleen SC)

Lichtvermögen 456 lm (L 800 SC / L 800 C)
	679 lm (L 810 SC / L 810 C)
	679 lm	(L 820 SC)

Efficienie 62	lm/W (L 800 SC/L 800 C)
	69 lm/W (L 810 SC/L 810 C)
	69 lm/W (L 820 SC)

Index kleurweergave R = 82

Stand-by (network (_net) 0,40 W (alleen SC)

Vermogensfactor 0,89
Kleur temperature	3.000 kelvin (warm wit)
Gemiddelde levensduur(170P50 bij 25 °C)	>60.000 uur
Registratiehoek	160° (alleen SC)
Registratiereikwijdte	1-5 m (alleen SC)
Schemercinstelling	2-2.000 luxVoor C: alleen in combinatie met ren Bluetooth-searsorproduct
Tijdinstelling	Voor SC: 5 sec. - 60 min.Voor C: alleen in combinatie met ren Bluetooth-searsorproduct

Basislicht Voor SC: 0 %–100 %

Voor C: 0 %–100 %

Permanente verlichting inschakelbaar

Optimale montagelnogte	2 m
Bescherming	IP44
Veiligheidsklasse	II

Zendvermogen sensor < 1 mW

Kleurconsistentie SDCM beginwaarde: 3

Lichtsterkteverdeling

(L 800 SC / L 800 C) Dit product heeft een lichtbron met energieklasse "E"

(L 810 SC / L 810 C)

Dit product heeft een lichtbron met energieklasse "D"

(L 820 SC)

12. Storingen

Storing Oorzaak Oplossing

De sensorlamp is zonder spanning	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken■ Kortsluiting	■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren■ Aansluitingen controleren
De sensorlamp schakelt niet in	■ Bij daglicht, schemerinstelling staat op nachtstand■ Netschakelaar UIT■ Zekering gesprongen■ Registratiebereik niet gericht ingesteld	■ Opnieuw instellen■ Inschakelen■ Zekering inschakelen, vervangen, evt. aansluiting controleren■ Opnieuw instellen
De sensorlamp schakelt niet uit	■ Permanente beweging in het registratiebereik	■ Bereik controleren en eventueel opnieuw instellen
De sensorlamp schakelt niet helemaal uit	■ Basislicht gekozen	■ Programmakeuzeschakelaar op 0
De sensorlamp schakelt ongewenst aan	■ Wind beweegt bomen en struiken binnen het registratiebereik■ Registratie van auto's op straat	■ Bereik veranderen■ Bereik veranderen
Er zijn grote metalen voorwerpen zoals auto's of metalen wanden in het registratiebereik	■ Bereik veranderen	■ Bijv. auto elders parkeren
Led-breedstraler staat niet in het Bluetooth-overzicht	■ Verkeerde regio gekozen	■ Instellingen→ regio EU / regio US
Wachtwoord vergeten	■ Na onjuist ingevoerd wachtwoord:	op "Wachtwoord resetten" drukken; binnen 10 minuten de stroom uit- en weer inschakelen; vervolgens een nieuw wachtwoord vastleggen
De app start niet	■ Locatie niet geactiveerd	■ Locatie activeren in de smart-phone-instellingen
Instellingen voor led-breedstraler zijn grijs gemaakt	■ Led-breedstraler niet tot groeps-master benoemd (slave-modus)	■ Masterbreedstralerinstellen■ Led-breedstraler tot master benoemen
Er zijn geen led-breedstralers met Bluetooth gevonden	■ Led-breedstralers buiten bereik■ Bluetooth gedeactiveerd op de smartphone	■ Controleer of Bluetooth geactiveerd is in uw smartphone of de afstand tot het product verkleinen■ Zoeken opnieuw starten
Geen verbinding tussen smartphone en led-breedstraler	■ De smartphone is te dicht bij het apparaat■ Smartphone niet compatibel met de app■ Niet de nieuwste app-versie	■ Afstand tot de led-breedstraler moet minimaal 1,5 m zijn■ Andere smartphone gebruiken■ Steinel Connect App updaten in de appstore
