PAS 800 - Aquarium EDEN - Notice d'utilisation et mode d'emploi gratuit

Marque	Eden
Modèle	PAS 800
Type de produit	Pompe d'aquarium
Capacité de refoulement max.	800 l/h
Hauteur de refoulement max.	1,5 m
Tension de raccordement	230 V CA
Fréquence du réseau	50 Hz
Puissance absorbée max.	20 W
Indice de protection	IPX8 (immersion jusqu'à 1 m)
Profondeur d'immersion max.	1 m
Diamètre raccordement côté refoulement	17 mm
Plage de température de l'eau	+4 à 35 °C
Dimensions (L x l x H)	54 x 65 x 78 mm
Longueur du câble secteur	1,5 m
Poids	0,4 kg
Usage prévu	Circulation d'eau en aquarium intérieur privé
Matériaux	Plastique, aimant
Pièces d'usure	Ventouses, unité de fonctionnement (rotor)
Entretien	Nettoyer à l'eau claire et brosse douce au moins 2 fois par an
Accessoires fournis	Ventouses, régulateur de débit, tuyau de sortie (selon modèle)

FOIRE AUX QUESTIONS - PAS 800 EDEN

Quelle est la capacité de refoulement de la pompe PAS 800 ?

La pompe Eden PAS 800 a une capacité de refoulement maximale de 800 l/h.

À quelle profondeur maximale puis-je immerger la pompe ?

L'indice de protection IPX8 permet une immersion continue jusqu'à 1 mètre de profondeur.

Comment nettoyer la pompe PAS 800 ?

Débranchez la pompe, nettoyez-la avec de l'eau claire et une brosse douce ou une éponge. Pour les saletés tenaces, utilisez un détergent ménager sans vinaigre ni chlore, puis rincez abondamment à l'eau claire.

La pompe peut-elle fonctionner à sec ?

Non, la pompe ne doit jamais fonctionner à sec. Elle doit toujours être immergée pour éviter tout dommage. Ne la mettez en marche que lorsqu'elle est sous l'eau.

Comment régler le débit de la pompe ?

Utilisez le régulateur de débit situé sur la pompe. Tournez-le dans le sens + pour augmenter le débit, ou dans le sens - pour le diminuer.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord la tension secteur. Si celle-ci est correcte, le bloc rotor est peut-être bloqué. Nettoyez la pompe (voir notice). Si le problème persiste, contactez le service après-vente.

Puis-je utiliser la pompe dans une piscine naturelle ?

Non, la pompe est conçue uniquement pour un usage en aquarium d'intérieur. Ne l'utilisez pas dans des piscines naturelles ou pour d'autres liquides que l'eau.

Quelles sont les pièces d'usure de la pompe ?

Les pièces d'usure sont les ventouses et l'unité de fonctionnement (rotor). Remplacez-les si nécessaire.

Comment mettre la pompe hors circuit ?

Débranchez simplement la fiche secteur de la prise de courant. Pour éviter les gouttes d'eau, formez une boucle d'égouttement avec le câble en veillant à ce que le point le plus bas soit sous la prise.

Où puis-je me procurer des pièces de rechange ?

Utilisez uniquement des pièces de rechange d'origine Eden. Contactez le service après-vente agréé ou votre revendeur pour obtenir les pièces adaptées.

MODE D'EMPLOI PAS 800 EDEN

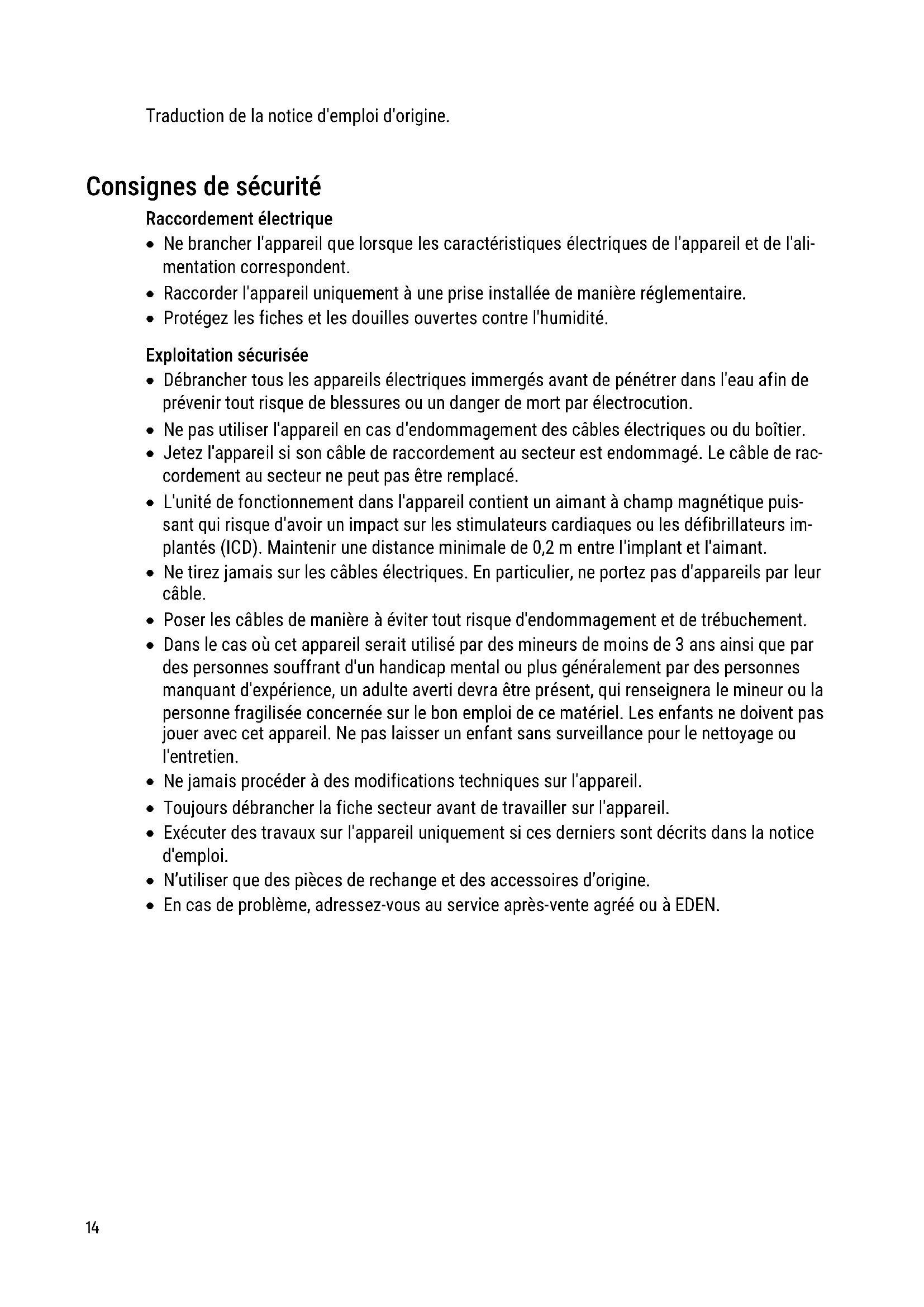

Consignes de sécurité

Raccordement électrique

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.
  Raccorder l'appareil uniquement à une prise installée de manière reglementaire.
• Protéguez les fiches et les douilles ouvertes contre l'humidité.

Exploitation sécurisée

• Débrancher tous les apparciels électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par electrocution.
• Ne pas utiliser l'appareil en cas d'endommagement des cables électriques ou du boîtier.
• Jetez l'appareil si son cable de raccordement au secteur est endommagé. Le cable de raccordement au secteur ne peut pas être remplace.
• L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puisant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implants (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.
• Ne tirez jamais sur les cables électriques. En particulier, ne portez pas d'appareils par leur cable.
• Poser les cables de manière à éviter tout risque d'endommagement et de trèbuchement.
• Dans le cas où cet apparéil serait utilisé par des mineurs de moins de 3 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être present, qui renseignera le mineur ou la personne fragilisée concernée sur le bonemploi de ce matériel. Les enfants ne doivent pas journer avec cet apparéil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Toujours débrancher la fiche secteur avant de travailler sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
• N'utiliser que des pieces de rechange et des accessoires d'origine.
• En cas de problème, adressez-vous au service après-venture agrée ou à EDEN.

Utilisation conforme à la finalité

Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour maintainir la circulation de l'eau dans un aquarium.
• Remise en circulation et vidage par pompage des réservoirs ou des bassins.
• en interieur et à des fins aquariophiles privées.
• Dans le respect des caractéristiques techniques. ( Caracteristiques techniques)

Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.
• Ne jamais utiliser sans débit d'eau.
• N'utilisez pas l'appareil avec des produits chimiques, des aliments, des substances inflammables, explosives ou des liquides autres que l'eau.
• A ne pas raccorder à l'alimentation en eau potable.
• Ne pas utiliser à des fins commerciales ou industrielles.

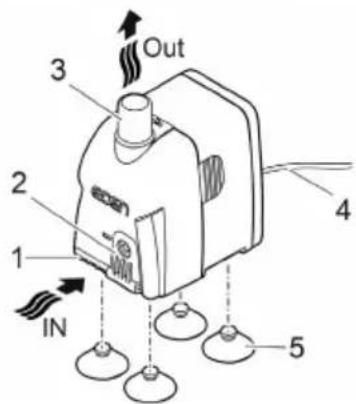

Description du produit Vue d'ensemble

EDEN PAS 300,500

EDEN PAS 600,800,1200

1 Entrée
2 Régulateur de débit
3 Sortie (côté refoulement)
4 Cable secteur
5 Ventouses

PAS0002

Symboles sur l'appareil

IPX8 1.0 m	L'appareil est protégé contre l'immersion continue jusqu'à 1 m de profondeur.
	N'utilisez l'appareil qu'en interieur.
	Ne pas exposer directement l'appareil aux rayons du soleil.
	Ne jetez pas l'appareil avec les déchets menagers courants.
	Lire la notice d'emploi.

Mise en place et raccordement

• Monter les ventouses.

EDEN PAS 300,500 EDEN PAS 600,800,1200

PAS0006

• Si nécessaire, vous pouvez raccorder un tuyau à la sortie (côté refoulement) de la pompe.
  (→ Caracteristiques techniques)
  Fixez la pompe sur la paroi de I'aquarium a I'aide des ventouses.

PAS0001

Mise en service

REMARQUE

La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être déteriorée.

Ne faites fonctionner la pompe que lorsqu'elle est immergee.

FR

Mise en circuit / mise hors circuit

• Mettre en circuit : brancher la fiche secteur dans la prise de courant.
• L'appareil se met immédiatement en marche.
• Posez le cordon d'alimentation de manière à former une boucle d'égouttement et à ce que le point le plus bas se trouve en dessous de la prise. Cela empêche l'eau de s'égouter dans la prise.
• Mettre hors circuit : retirer la fiche secteur de la prise de courant.

Former une boucle d'égouttement

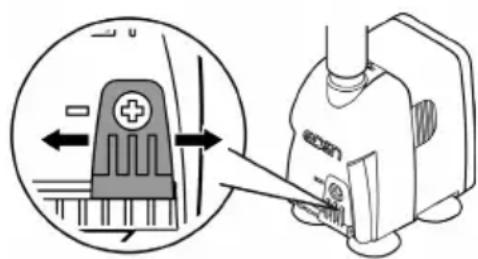

Régler le débit

BSE0003
PAS0004

Nettoyage et entretien

PRUDENCE

Risque de blessure decouant d'un demarrage imprévu. Les fonctions de surveillance internes de l'appareil peuvent l'éteindre puis le rallumer automatiquement.

Debrancher la prise de secteur avant d'executer des travaux sur l'appareil.

REMARQUE

N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boîtier, ALTERER le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.

Nettoyez l'appareil si possible avec de l'eau claire et une Brosse douce ou une éponge; pour eliminer des encrasements tenaces, employez les produits de nettoyage recomman-dés.

Nettoyage de l'appareil

① Nettoyez l'appareil selon les besoin et au moins 2 fois par an.

• Produits de nettoyage recommandés en cas d'entertrages tenaces : - Detergents menagers exempts de vinaigre et de chloré.
• Àprous le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.

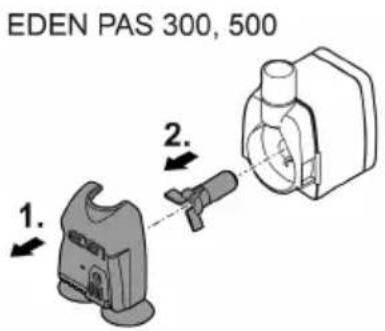

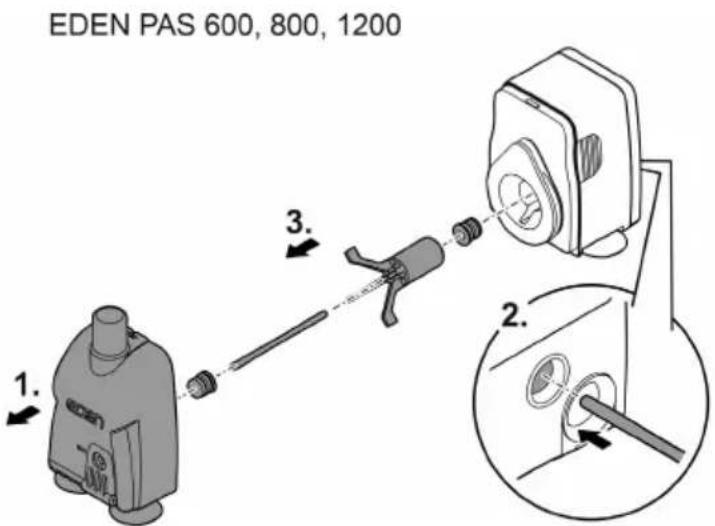

Nettoyage/Remplacement de l'unité de fonctionnement

Voici comment proceder :

• Retirez le panier de filtration du bloc moteur en exerçant une forte pression.
• Retirer l'unité de fonctionnement et la nettoyer ou la replacer.
• Réassembler l'appareil dans l'ordre inverse.

PAS0003

Dépannage

Dérangement	Cause	Solution
L'appareil ne démarre pas	Absence de tension secteur	Vérifier la tension secteur
	Bloc rotor bloqué	Nettoyer l'appareil
Débit d'eau insuffisant	Carter de la pompe ou unité de fonctionnement encrassés	Nettoyer l'appareil
	Régulateur de début régèle sur un début trop faible	Régler le régulateur de début dans le sens +
	Bloc rotor usé	Remplacer le bloc rotor
	Carter de la pompe bouché	Nettoyer l'appareil

Pèces d'usure

• Ventouses, unité de fonctionnement

\section*{Caracteristiques techniques}

PAS		300	500	600	800	1200
Tension de raccordement	V CA	230	230	230	230	230
Fréquence du réseau	Hz	50	50	50	50	50
Puisance absorbée max.	W	5	5	11	20	25
Capacité de refoulement max.	l/h	300	500	600	800	1150
Hauteur de refoulement max.	m	0,5	0,8	1,3	1,5	2
Indice de protection		IPx8	IPx8	IPx8	IPx8	IPx8
Profondeur d'immersion max.	m	1	1	1	1	1
Diamètre raccordement côté refoulement	mm	13	13	13	17	17
Plage de température de l'eau autorisée	°C	+4 à 35	+4 à 35	+4 à 35	+4 à 35	+4 à 35
Dimensions	Longueur	mm	35	35	45,5	54
	Largeur	mm	51	51	65	78
	Hauteur	mm	54	54	78	89
Longueur du cable secteur	m	1,5	1,5	1,5	1,5	1,5
Poids		kg	0,2	0,2	0,4	0,6

FR

Recyclage

REMARQUE

Il est interdit d'éliminer cet apparéil avec les déchets menagers.

Mettre l'appareil au rebut par le biais du systeme de reprise prevu a cet effet.
- Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fourniras les informations relatives à l'élimination réglementaire de l'appareil.
Mettez l'appareil hors d'usage en sectionnant les câbles.
